Charakteristika

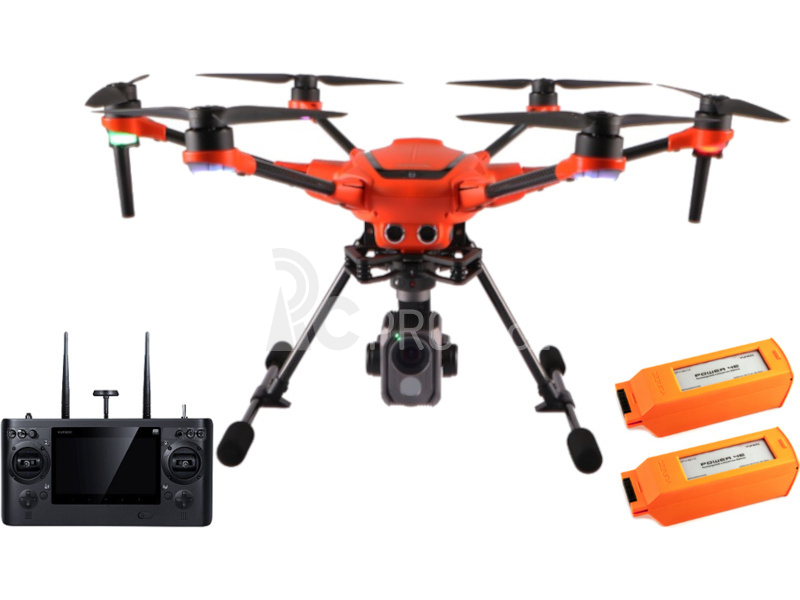

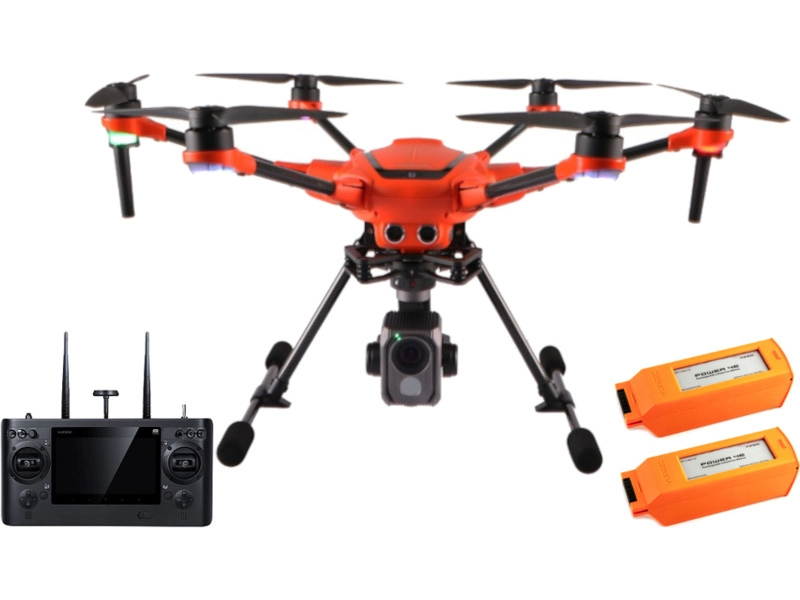

Profesionální dron Yuneec H520E s termokamerou CGO-ETX, pro komerční použití. Plánovací mise s automatizovaným letem, pro 2D/3D mapování a fotogrammetrii. 6-rotorů, přesná GPS, OFDM modul s dosahem 3.5 km. Ovladač ST16E se 7" displejem (Android). Doba letu až 25 min.

Obsah balení

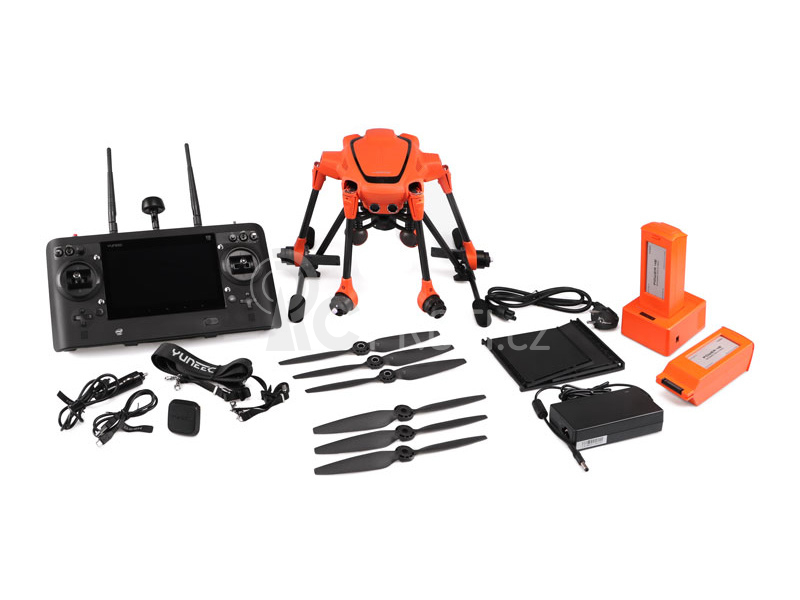

Obsahem balení je sestavený dron Yuneec H520E s kamerou CGO-ETX, vysílač ST16E, 2x pohonný Li-ion akumulátor 4S 15.4V 6200mAh, Li-ion akumulátor 3.7 V 8700 mAh do vysílače, nabíječ, síťový zdroj pro nabíječ, sluneční clona, popruh na krk, adaptér do auta, sadu vrtulí, 2ks náhradní vrtule A, 2ks náhradní vrtule B, návod k použití CZ, manuál EN, DE, FR, ES, IT.

ASTRA je oficiální smluvní distributor produktů Yuneec

Jak poznáte zboží z oficiální ASTRA distribuce?

• Zboží má samolepku Astra
• Obsahuje CZ/SK Astra manuál
• Všechna sériová čísla jsou evidována

Provozní příručka zdarma k dronu z distribuce ASTRA

Provozní příručka je nezbytnou součástí dokumentů k získání licence, pro komerční použití dronu.

Jak získat provozní příručku zdarma?

• Zaslat e-mail s požadavkem na info@astramodel.cz
• Uvést typ dronu a SN (sériové číslo dronu)
• Po ověření SN Vám bude e-mailem zasálána provozní příčka ve formátu .docx
• Provozní příčka je poskytována v českém jazyce

Charakteristika

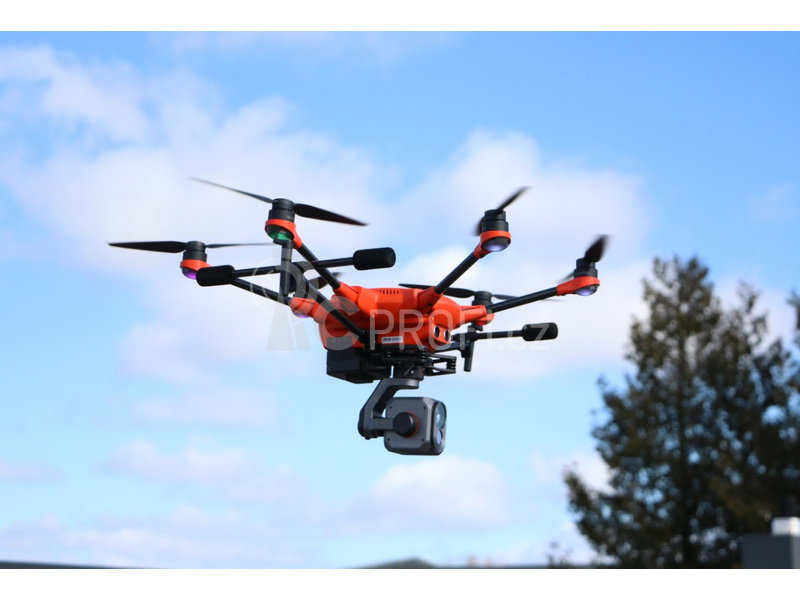

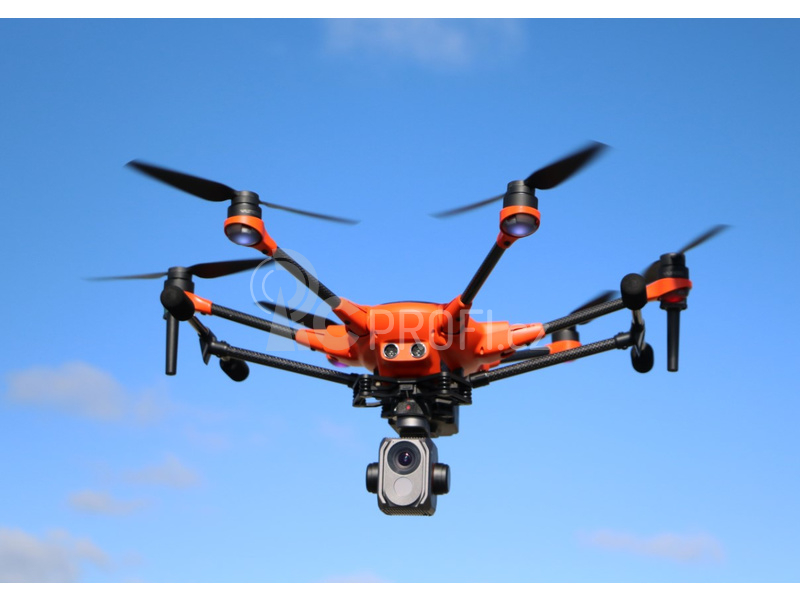

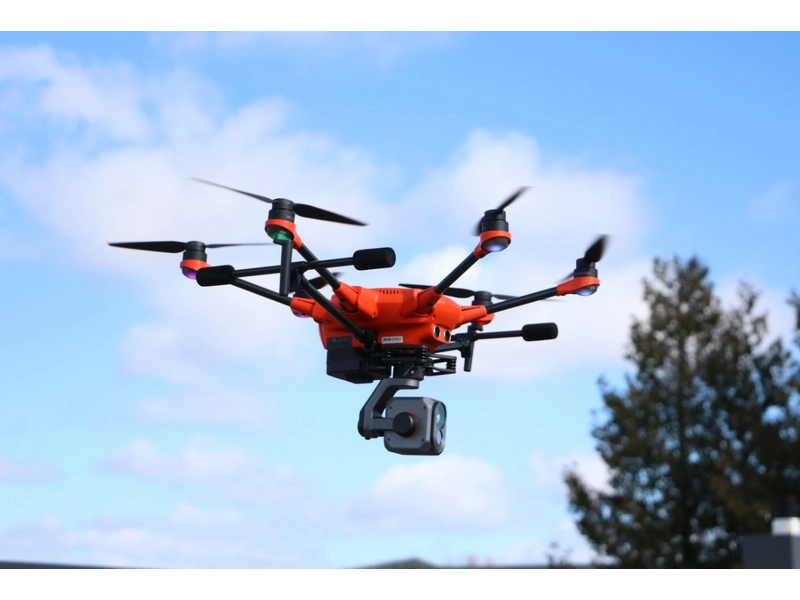

Profesionální dron Yuneec H520E, pro komerční použití. Podpora plánovacích misí s automatizovaným letem, pro 2D/3D mapování a fotogrammetrii. 6-ti rotorové uspořádání pro maximální bezpečnost, zatahovací podvozek, sklopné ramena a rychlé nasazení vrtulí, pro snadný transport. Nový OFDM modul s dosahem Wi-fi video signálu až 3.5 km. Špičkový ovladač ST16E s integrovaným 7" displejem a systémem Android. Nový 30-pinový X-konektor pro volitelné kamery. Baterie s vyšší kapacitou 6200mAh a přibližnou dobou letu 25 min.

Model H520E byl vyvinut pro inspekce, mapování objektů s nejvyššími standardy a profesionální záběry. Důraz byl kladen na dlouhou dobu letu, bezpečnost a flexibilitu. Jedná se o špičkový profesionální dron s novým designem, se spolehlivým přesným kompasem, stabilním a přesným letem a řadou bezpečnostních prvků. Díky tomu je H520E dokonalým dronem pro profesionály a ambiciózní soukromé uživatele.

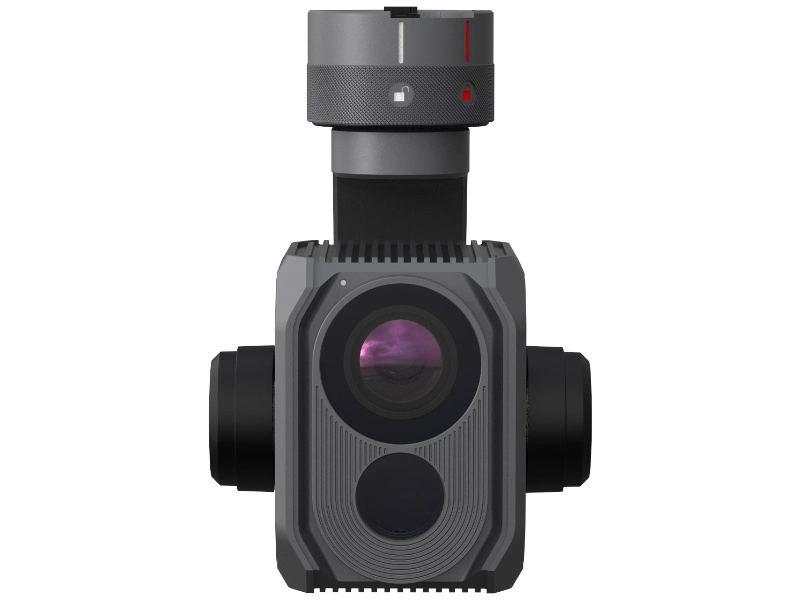

Duální kamera CGO-ETX pro dron Yuneec H520E, kombinuje dvě kamery do jedné. CGO-ETX obsahuje 2 kamery - termokameru pro měření teploty objektů a klasickou RGB kameru. Tato duální kamera je uložena na stabilizovaném 3-osém gimbalu s rotací +-165°. Termokamera selektivně měří teplotu povrchu a ukazuje relativní teplotní rozdíly. Druhá optická kamera dokáže pořídit vysoce kvalitní snímky a rozpoznat více detailů i při snížené viditelnosti.

Duální čočka

Dvojité snímaní umožňuje sledovat klasický obraz i termo-obraz zároveň na displeji vysílače, což zajišťuje bezpečné řízení dronu i provádění práce najednou. Kamera je tak vhodná pro záchranné složky, policii nebo inspekční práci. Zaměřte se na příslušné oblasti pomocí nastavitelné stupnice detekce teploty. Různá barevná spektra umožňují přesnou vizualizaci zdrojů tepla.

Využití

Termovize, kontrola solárních elektráren, úniky tepla z budov, kontrola ložisek pásových dopravníků či energetika, využití v průmyslu i např. monitoring požárů - to vše je možné díky výhodám duální termokamery. Jak termální, tak RGB obraz jsou současně nahrávány do samostatných stop pro snadné přehrávání a editaci.

Snadná výměna kamery

Kameru můžete jednoduše vysunout během vteřiny a zasunout jinou kameru, kterou budete potřebovat, jako například kameru se optickým zoomem E30ZX nebo filmovou E90X.

Gimbal

Kamera je upevněna na 3-osém gimbalu, který zaručuje perfektně ostrý a stabilizovaný obraz. Gimbal má rotaci -+165° v ose Yaw a naklápění v rozsahu +3° až -90°.

KAMERA JE KOMPATIBILNÍ POUZE S DRONEM H520E

Parametry termokamery

• Termální systém: nechlazený Vanadiový (VOx) Microbolometer
• Citlivost (NEdT): <50mK
• Rozlišení: 160x120 px
• Velikost pixelu: 12 µm
• LWIR vlnová délka: 8 - 14 μm
• Snímková frekvence: 9 Hz
• Foto formát: JPEG, TIFF
• Video Formát: MP4
• Zorné pole diagonálně: 71°
• Zorné pole vodorovně: 56°

Parametry klasické kamery

• Senzor: CMOS 1/2.8"
• Efektivní pixely: 2.13MP
• Optika: 23mm f/2.8
• Zorné pole 90°
• Video rozlišení: 1920 x 1080px, 30 fps
• Formát fotografie: JPEG
• Formát videa: MP4
• Rychlost uzávěrky: 1/30 - 1/8000 s
• Rozsah ISO: 100 - 3200

Parametry gimbalu

• Stabilizované osy: 3
• Držák: snadná výměna kamery
• Přesnost gimbalu: 0.03°
• Pracovní teplota: -10 až +40°C

Upgrade CPU

Dron je vybaven větší pamětí a výpočetním výkonem, pro plánovací mise a neustále se vyvíjející aplikace. Dron je díky výkonnější elektronice také připraven na budoucí přídavná zařízení (například RTK).

Modul OFDM

Novým OFDM modul umožňuje spolehlivý přenos Wi-Fi video signálu až na vzdálenost 3.5 km.

Bezpečné upevnění akumulátoru

Nový 12-pioný konektor baterie poskytuje bezpečný přenos proudu do dronu. Konektor má vyveden každý článek zvlášť, namísto dosavadního silového konektoru s celkovým vyšším napětím. Nový mikrospínač v bateriové loži pro správné zapojení akumulátoru.

Nový X-konektor kamery

Vylepšený X-konektor patice kamery, bezpečně fixuje kameru pod dronem a zároveň umožňuje snadnou výměnu kamery. Konektor nově slouží pro přenos video signálu do OFDM modulu a z něj následně do vysílače ST16E.

Šesti-rotorové uspořádání a maximální bezpečnost

Systém 6-ti rotorů zajišťuje přesný let, a to i v silném větru. Výkonný procesor určuje přesnou polohu zařízení H520E pomocí satelitních systémů GPS, GLONASS a GALILEO.

Vestavěné ultrazvukové senzory umožňují dronu detekovat větší překážky a zabránit kolizím. Model H520E je navíc vybaven redundantním řídicím signálem, funkcí návratu domů a funkcí geo plot.

Zatahovací podvozek

Podvozek dronu H520E můžete po startu zatáhnout. Díky otočné kameře, tak můžete pořizovat úchvatné záběry bez podvozku v záběru, či nutnosti otáčet celý dron.

Pohonný systém

Dron je díky silným motorů a vrtulím s vyšším stoupáním extrémně tichý a stabilní i v silném větru. Sklopná ramena s rychlo-upínacím systémem pro vrtule, umožňuje složení dronu do kompaktní velikosti, pro snadný transport.

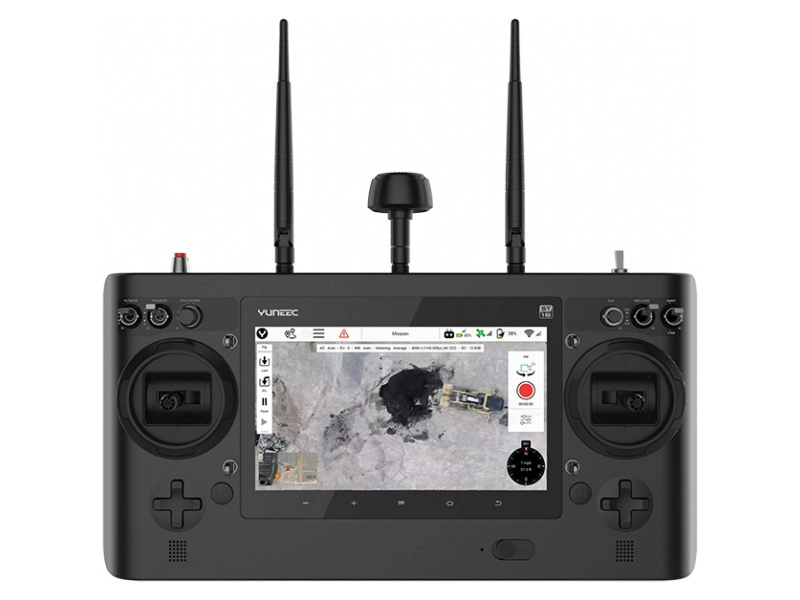

Ovladač ST16E

Nový vysílač ST16E se systémem Android je vybaven rychlým procesorem Intel Quadcore a má tak dostatečné rezervy pro nové výkonné letové aplikace. 7 "displej s nízkým oslněním, vylepšenou dotykovou obrazovkou zajišťuje přesné a intuitivní ovládání modelu H520E. Zobrazuje všechny informace o letu i živý obraz z Vaší kamery v rozlišení 720p HD. Přímo na vysílači ST16E v aplikaci DataPilot ™ můžete nastavit funkce jako jsou plánovací mise, 2D/3D mapování. Tyto funkce následně aktivujete jedním tlačítkem. HDMI konektor na vysílači umožňuje připojení externího zobrazovacího zařízení.

Vysílač má integrovaný nový OFDM modul pro příjem video signálu.

Aplikace DataPilot ™

Přiložená aplikace DataPilot ™ je kompletní softwarové řešení pro práci, která je plně integrována do hardwaru a softwaru H520E. SoftwarePilot ™ umožňuje uživatelům efektivně a důsledně vytvářet orthomapy, 3D skenování, snímání dat o produktech nebo kinematografické pohyby. Výzkumy, konstrukční měření, komponenty BIM, obvodová bezpečnost, rekonstrukce nehody, forenzní snímky, 3D skenování, orthomosaické foto-stehy jsou generovány s přesností a efektivitou přes rozhraní DataPilot ™. Uloženy pro pozdější použití / reflight nebo plánované mimo lokalitu a transportovány do řídícího systému prostřednictvím e-mailu, thumbdrive nebo micro-SD. DataPilot ™ automaticky generuje průzkumné cesty s uživatelem definovaným překrytím / bočním posunem a šrafováním pro přesný 3D nebo velkoformátový obrazový výstup. DataPilot ™ také umožňuje ukládat do paměti mapy od mnoha poskytovatelů map pro přístup v oblastech bez připojení a poskytuje nástroje pro přesné umístění bodů i v oblastech, kde nejsou k dispozici žádné aktualizované mapy.

AplikacePix4Dcapture

Tato bezplatná aplikace H520E Pix4Dcapture je k dispozici v obchodě Google Play. Aplikace nejen uživatelům usnadňuje plánování jejich úkolů, ale také zachycuje obrázky a data ideálním způsobem pro další zpracování pomocí programu Pix4D. Integrací aplikace do dálkového ovládání ST16E umožněno zcela hladké plánování a provádění úkolů.

Více informací o programu naleznete zde.

Vlastnosti H520E

• Profesionální dron
• Nový výkonnější procesor
• Nový Fail-safe design konektoru akumulátoru
• OFDM modul s dosahem videa až 3.5 km (CE)
• Nová 30-pinová patice kamery
• 6 rotorů zajišťuje maximální stabilitu a odolnost vůči větru
• Přesná GPS s nízkou interferencí
• Dobrá viditelnost díky jasně oranžové barvě
• Šifrování videa podle standardu WPA2 s dynamickým heslem
• Software je založen na PX4 kódu
• Přední sonar
• Nový pohonný systém, extrémně tichý let
• Dlouhý letový čas až 25 minut na jeden akumulátor
• Vysílač ST16E s integrovaným dotykovým displejem 7 ", hlasovým výstupem a softwarem DataPilot ™
• Plánování misí na počítači nebo na ST16E, offline mapy k dispozici
• Plánovací mise, 2D/3D skenování, ortomomapy a další
• DataPilot ™ automaticky vygeneruje letovou trasu, která má být naskenována, včetně počtu potřebných akumulátorů pro let
• Úlohy mohou být uloženy pro jakékoli opakování stejné letu (např. časové snímky)
• Zatahovací podvozek
