Charakteristika

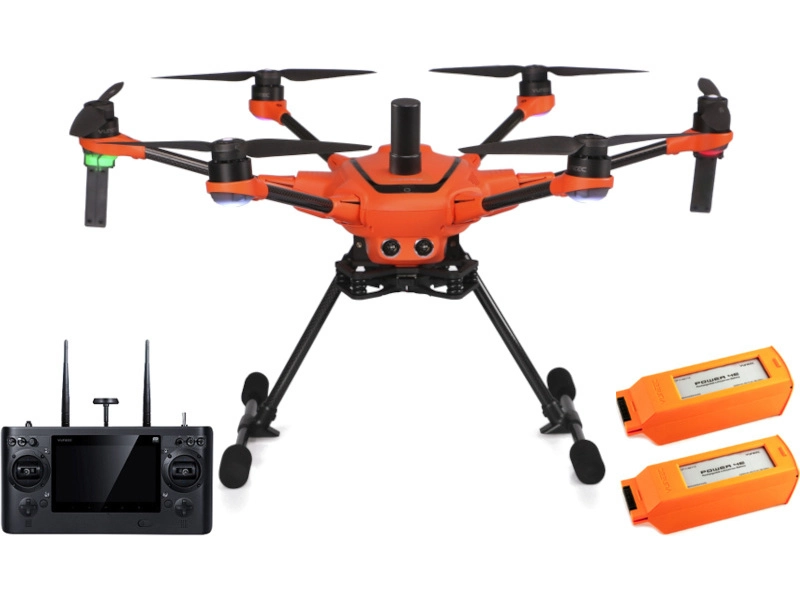

Profesionální dron pro komerční využití Yuneec H520E, s RTK modulem pro centimetrovou přesnost. Plánovací mise s automatizovaným letem, pro 2D/3D mapování a fotogrammetrii. 6-rotorů, přesná GPS, OFDM modul s dosahem 3.5 km. Ovladač ST16E se 7" displejem (Android).

Obsah balení

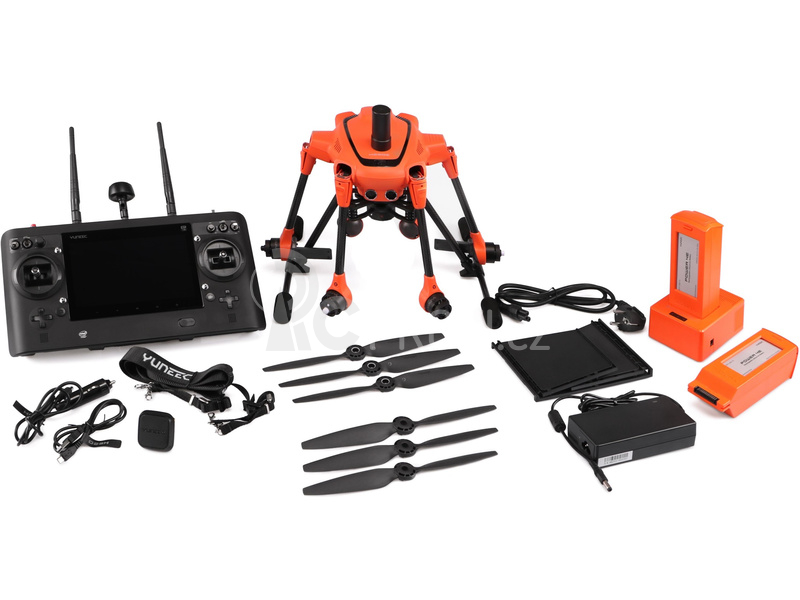

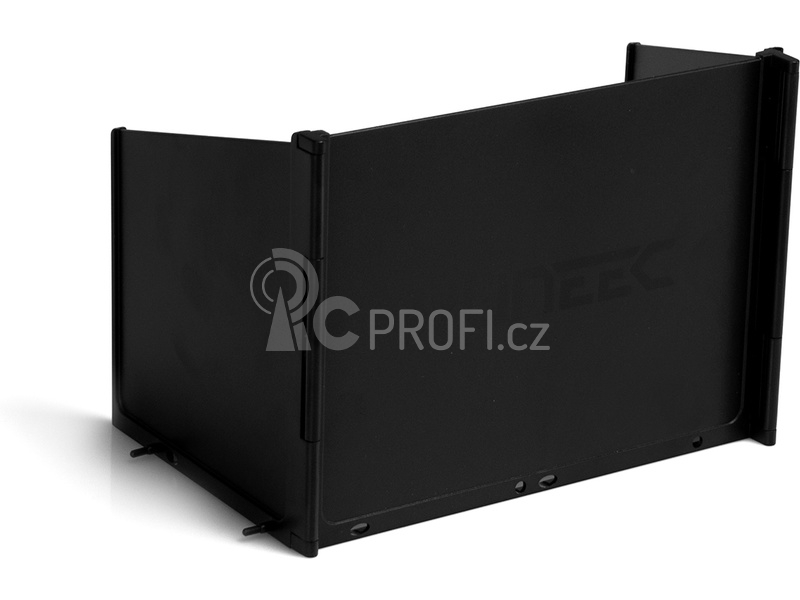

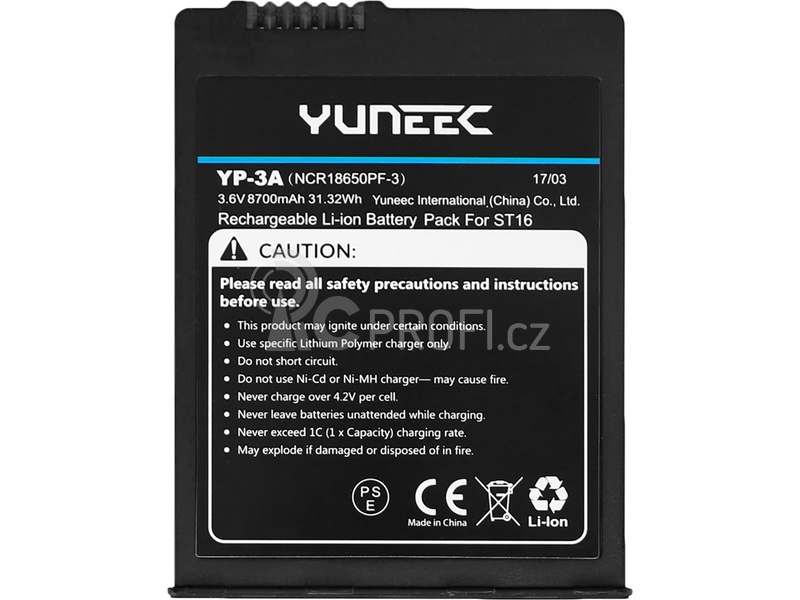

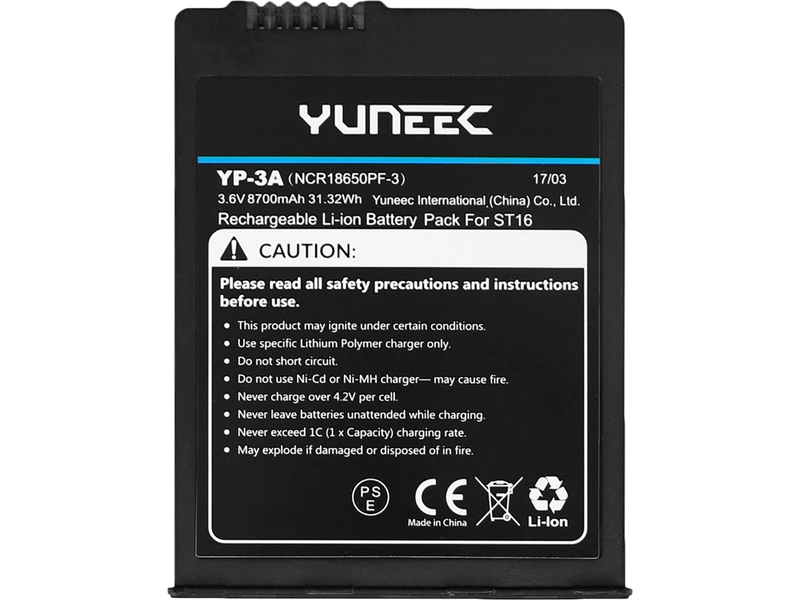

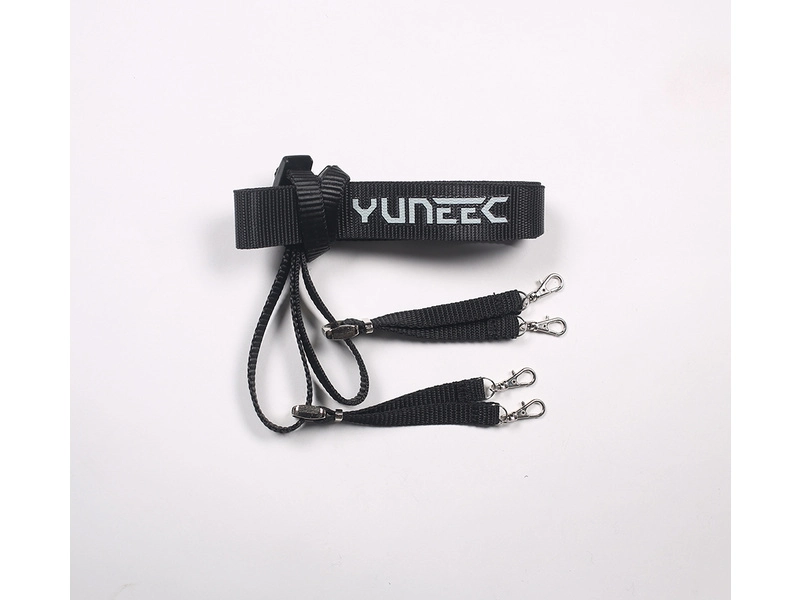

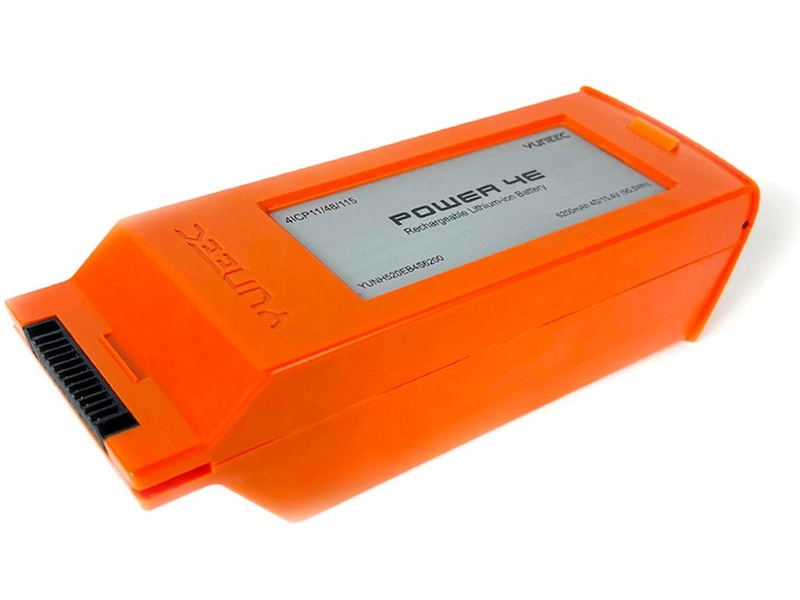

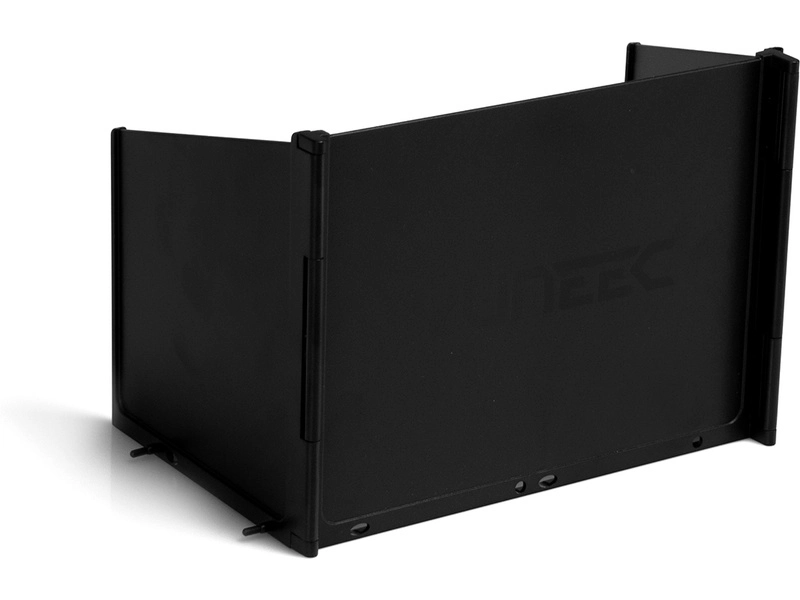

Obsahem balení je sestavený dron Yuneec H520E s RTK, vysílač ST16E, 2x Li-ion akumulátor 4S 15.4V 6200mAh, Li-ion akumulátor 3.7 V 8700 mAh do vysílače, nabíječ, síťový zdroj pro nabíječ, sluneční clona, popruh na krk, adaptér do auta, sadu vrtulí, 2ks náhradní vrtule A, 2ks náhradní vrtule B, návod k použití CZ, manuál EN, DE, FR, ES, IT. BALENÍ NEOBSAHUJE KAMERU.

ASTRA je oficiální smluvní distributor produktů Yuneec

Jak poznáte zboží z oficiální ASTRA distribuce?

• Zboží má samolepku Astra
• Obsahuje CZ/SK Astra manuál
• Všechna sériová čísla jsou evidována

Provozní příručka zdarma k dronu z distribuce ASTRA

Provozní příručka je nezbytnou součástí dokumentů k získání licence, pro komerční použití dronu.

Jak získat provozní příručku zdarma?

• Zaslat e-mail s požadavkem na info@astramodel.cz
• Uvést typ dronu a SN (sériové číslo dronu)
• Po ověření SN Vám bude e-mailem zasálána provozní příčka ve formátu .docx
• Provozní příčka je poskytována v českém jazyce

Charakteristika

Profesionální dron Yuneec H520E s RTK modulem, pro komerční použití. Podpora plánovacích misí s automatizovaným letem, pro 2D/3D mapování a fotogrammetrii. 6-ti rotorové uspořádání pro maximální bezpečnost, zatahovací podvozek, sklopné ramena a rychlé nasazení vrtulí, pro snadný transport. Nový OFDM modul s dosahem Wi-fi video signálu až 3.5 km. Špičkový ovladač ST16E s integrovaným 7" displejem a systémem Android. Nový 30-pinový X-konektor pro volitelné kamery. Baterie s vyšší kapacitou 6200mAh a přibližnou dobou letu 25 min.

Model H520E byl vyvinut pro inspekce, mapování objektů s nejvyššími standardy a profesionální záběry. Důraz byl kladen na dlouhou dobu letu, bezpečnost a flexibilitu. Jedná se o špičkový profesionální dron s novým designem, se spolehlivým přesným kompasem, stabilním a přesným letem a řadou bezpečnostních prvků. Díky tomu je H520E dokonalým dronem pro profesionály a ambiciózní soukromé uživatele.

RTK systém

Profesionální dron H520E s jedním z nejrychlejších a nejspolehlivějších RTK systémů na světě. Systém je plně integrovaný do modelu H520E a zajišťuje nejvyšší přesnost a maximální spolehlivost i v problematických GNSS podmínkách, jako jsou města, kaňony nebo lesy. Díky satelitní navigaci a systému RTK bude nový H520E RTK schopen stát ve vzduchu s přesností na centimetry, což umožní extrémně přesné fotografie, rychlejší a přesnější 3D mapování s minimálním překrytím snímků a dokonce automatizované inspekční lety. Na základě korekčních údajů z RTK je v reálnem čase přepočítána přesná poloha dronu s přesností až 1 cm horizontálně / 2 cm vertikálně. (Síťové RTK, přes třetí stranu může vyžadovat připojení k internetu a je nutné si předem zjistit dostupnost, kompatibilitu a případné poplatky od provozovatele).

Využití

RTK systém je důležitou součástí komerčních aplikací, kde je vyžadována nejvyšší přesnost. Klasickou oblastí použití je 3D mapování, například pomocí softwaru Pix4D, Dronedeploy nebo Altizure. S pomocí RTK dochází k výrazně nižším překryvům obrazu, což znamená, že je potřeba méně fotografií a tím i kratší doba letu. Kromě toho mohou být inspekční práce prováděny blíže k požadovanému objektu, protože poloha dronu bude přesná až na centimetr. Tato přesnost je také velkou výhodou při porovnávání několika snímků pořízených v různých dnech, například pro dokumentaci průběhu výstavby.

Vlastnosti RTK

• RTK (Real Time Kinematic) modul pro vysokou přesnost: až 1 cm horizontálně / 2 cm vertikálně
• Přesnost i v rušeném GNSS prostředí (např. Mezi vysokými budovami)
• Pro rychlejší a přesnější mapování (např. Komplexní mapování 3D, inspekce, apod.)
• Rychlost aktualizace polohy, rychlosti a času: 5 Hz
• Plně integrovaný do YUNEEC H520E
• Všechna data včetně GNSS připravena pro PPK (Post Processed Kinematics)
• Podporované signály GNSS (GPS, GLONASS, Galileo a BeiDou)
• Kompatibilní se všemi stávajícími kamerami pro Yuneec H520E
• Potřebná síťová RTK nebo Pozemní stanice

Kamery pro H520E

H520E je dodáván BEZ KAMERY. Vyberte si kameru podle oblasti použití. Speciální držák umožňuje rychlou a snadnou výměnu kamery za jinou. K jednomu dronu můžete mít více kamer pro široké spektrum využití.

Kamery (kromě LaQuinta) jsou vybaveny 3-osým stabilizovaným gimbalem s rotací a naklápěním kamery. Kamery pro H520 nejsou kompatibilní s H520E.

E90X Filmařská 4K kamera

• 20MP 1“ snímač CMOS
• 8x digitální zoom
• 23 mm objektiv s nízkým zkreslením
• E90X

E30ZX Kamera s optickým zoomem

• 30x optický zoom, 6X digitální zoom
• Automatické ostření a odmlžování
• Rozlišení videa: 1080p
• E30ZX

CGOETX Termo-kamera

• Rozlišení termo-obrazu: 160 x 120
• Duální video stream (klasický + termo-obraz)
• Vysoká citlivost RGB kamery
• CGOETX

E10TX / E10TVX Termo-kamera

• Rozlišení termo-obrazu: 320x256 (E10TX) nebo 640x512 (E10TvX)
• Duální video stream (klasický + termo-obraz)
• Vysoká citlivost RGB kamery
• E10TVX - 640p 32°
• E10TX - 320p 24°
• E10TX - 320p 34°
• E10TX - 320p 50°

E20Tvx radiometrická termo-kamera

• Rozlišení termo-obrazu: 640x512
• Duální video stream (klasický + termo-obraz)
• Vysoká citlivost RGB kamery
• Radiometrická technologie
• E20Tvx

LaQuinta Multispektrální kamera

• Snímání RGB-NIR / 4,1 Megapixelu
• IMU, GPS + geotagging + kompas + výškoměr
• Frekvence snímaní 1,5 FPS
• LaQuinta

Upgrade CPU

Dron je vybaven větší pamětí a výpočetním výkonem, pro plánovací mise a neustále se vyvíjející aplikace. Dron je díky výkonnější elektronice také připraven na budoucí přídavná zařízení (například RTK).

Modul OFDM

Novým OFDM modul umožňuje spolehlivý přenos Wi-Fi video signálu až na vzdálenost 3.5 km.

Bezpečné upevnění akumulátoru

Nový 12-pioný konektor baterie poskytuje bezpečný přenos proudu do dronu. Konektor má vyveden každý článek zvlášť, namísto dosavadního silového konektoru s celkovým vyšším napětím. Nový mikrospínač v bateriové loži pro správné zapojení akumulátoru.

Nový X-konektor kamery

Vylepšený X-konektor patice kamery, bezpečně fixuje kameru pod dronem a zároveň umožňuje snadnou výměnu kamery. Konektor nově slouží pro přenos video signálu do OFDM modulu a z něj následně do vysílače ST16E.

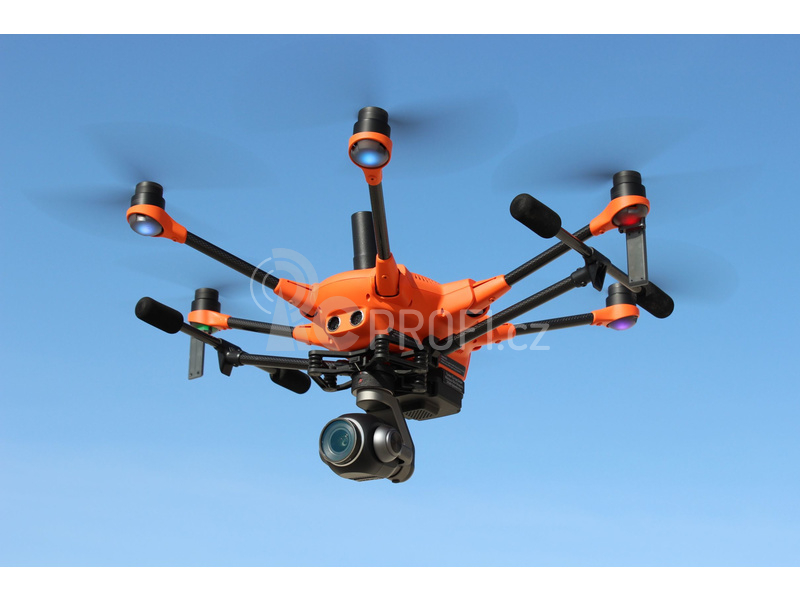

Šesti-rotorové uspořádání a maximální bezpečnost

Systém 6-ti rotorů zajišťuje přesný let, a to i v silném větru. Výkonný procesor určuje přesnou polohu zařízení H520E pomocí satelitních systémů GPS, GLONASS a GALILEO.

Vestavěné ultrazvukové senzory umožňují dronu detekovat větší překážky a zabránit kolizím. Model H520E je navíc vybaven redundantním řídicím signálem, funkcí návratu domů a funkcí geo plot.

Zatahovací podvozek

Podvozek dronu H520E můžete po startu zatáhnout. Díky otočné kameře, tak můžete pořizovat úchvatné záběry bez podvozku v záběru, či nutnosti otáčet celý dron.

Pohonný systém

Dron je díky silným motorů a vrtulím s vyšším stoupáním extrémně tichý a stabilní i v silném větru. Sklopná ramena s rychlo-upínacím systémem pro vrtule, umožňuje složení dronu do kompaktní velikosti, pro snadný transport.

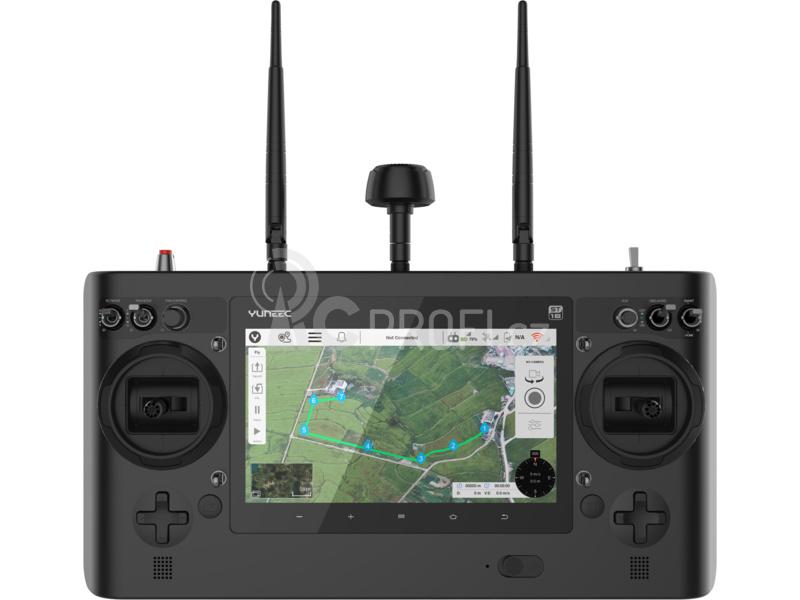

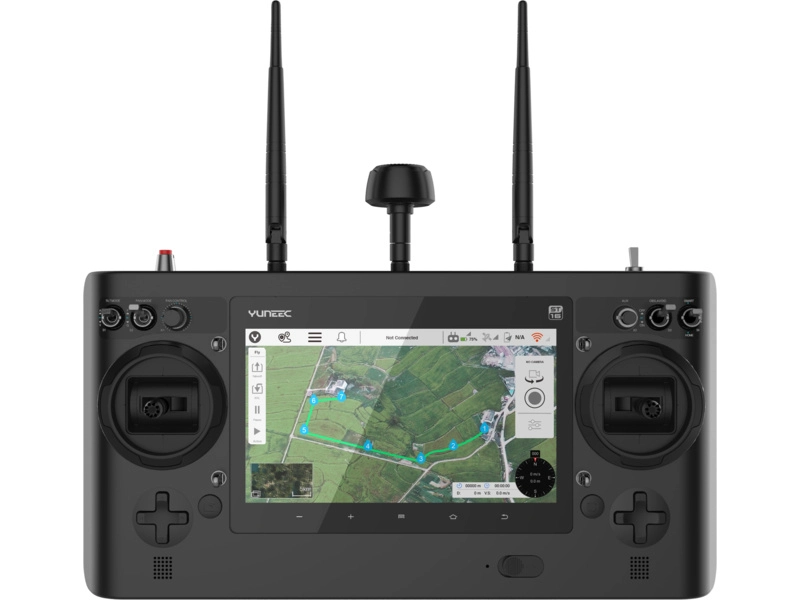

Ovladač ST16E

Nový vysílač ST16E se systémem Android je vybaven rychlým procesorem Intel Quadcore a má tak dostatečné rezervy pro nové výkonné letové aplikace. 7 "displej s nízkým oslněním, vylepšenou dotykovou obrazovkou zajišťuje přesné a intuitivní ovládání modelu H520E. Zobrazuje všechny informace o letu i živý obraz z Vaší kamery v rozlišení 720p HD. Přímo na vysílači ST16E v aplikaci DataPilot ™ můžete nastavit funkce jako jsou plánovací mise, 2D/3D mapování. Tyto funkce následně aktivujete jedním tlačítkem. HDMI konektor na vysílači umožňuje připojení externího zobrazovacího zařízení.

Vysílač má integrovaný nový OFDM modul pro příjem video signálu.

Aplikace DataPilot ™

Přiložená aplikace DataPilot ™ je kompletní softwarové řešení pro práci, která je plně integrována do hardwaru a softwaru H520E. SoftwarePilot ™ umožňuje uživatelům efektivně a důsledně vytvářet orthomapy, 3D skenování, snímání dat o produktech nebo kinematografické pohyby. Výzkumy, konstrukční měření, komponenty BIM, obvodová bezpečnost, rekonstrukce nehody, forenzní snímky, 3D skenování, orthomosaické foto-stehy jsou generovány s přesností a efektivitou přes rozhraní DataPilot ™. Uloženy pro pozdější použití / reflight nebo plánované mimo lokalitu a transportovány do řídícího systému prostřednictvím e-mailu, thumbdrive nebo micro-SD. DataPilot ™ automaticky generuje průzkumné cesty s uživatelem definovaným překrytím / bočním posunem a šrafováním pro přesný 3D nebo velkoformátový obrazový výstup. DataPilot ™ také umožňuje ukládat do paměti mapy od mnoha poskytovatelů map pro přístup v oblastech bez připojení a poskytuje nástroje pro přesné umístění bodů i v oblastech, kde nejsou k dispozici žádné aktualizované mapy.

AplikacePix4Dcapture

Tato bezplatná aplikace H520E Pix4Dcapture je k dispozici v obchodě Google Play. Aplikace nejen uživatelům usnadňuje plánování jejich úkolů, ale také zachycuje obrázky a data ideálním způsobem pro další zpracování pomocí programu Pix4D. Integrací aplikace do dálkového ovládání ST16E umožněno zcela hladké plánování a provádění úkolů.

Více informací o programu naleznete zde.

Vlastnosti H520E

• Profesionální dron
• Nový výkonnější procesor
• Nový Fail-safe design konektoru akumulátoru
• OFDM modul s dosahem videa až 3.5 km (CE)
• Nová 30-pinová patice kamery
• 6 rotorů zajišťuje maximální stabilitu a odolnost vůči větru
• Přesná GPS s nízkou interferencí
• Dobrá viditelnost díky jasně oranžové barvě
• Šifrování videa podle standardu WPA2 s dynamickým heslem
• Software je založen na PX4 kódu
• Přední sonar
• Nový pohonný systém, extrémně tichý let
• Dlouhý letový čas až 25 minut na jeden akumulátor
• Vysílač ST16E s integrovaným dotykovým displejem 7 ", hlasovým výstupem a softwarem DataPilot ™
• Plánování misí na počítači nebo na ST16E, offline mapy k dispozici
• Plánovací mise, 2D/3D skenování, ortomomapy a další
• DataPilot ™ automaticky vygeneruje letovou trasu, která má být naskenována, včetně počtu potřebných akumulátorů pro let
• Úlohy mohou být uloženy pro jakékoli opakování stejné letu (např. časové snímky)
• Zatahovací podvozek

Doporučujeme koupit

Duální nabíječ DY5E

Nabíječ DY5E umožňuje nabíjení dvou akumulátorů současně a to až proudem 6A. Je vybaven dvěma přehlednými displeji pro každou baterii zvlášť, kde můžete vidět jednotlivé napětí článků, dobu nabíjení, procento nabití a také kolik se do baterie již dobilo. Nabíječ je vybaven funkcí Storage, která umí baterie nabít / vybít na skladovací napětí. Správné nabíjení a údržba akumulátorů je nezbytné pro jejich maximální životnost. Setový nabíječ neobsahuje funkci Storage.
