Charakteristika

Stavebnice RC modelu výkonného větroně Slider QE Performance 1.99m Kit s pomocným motorem a 4-klapkovým křídlem a plovoucí výškovkou. Model má vynikající letové vlastnosti, celodřevěnou konstrukci a montážní příslušenství.

Obsah balení

Stavebnice RC modelu Slider QE Performance obsahuje kompletní dřevěné součásti, stavební plán, montážní příslušenství a vícejazyčný manuál v angličtině, němčině a francouzštině a návod v češtině.

Charakteristika

Stavebnice RC modelu výkonného větroně Slider QE Performance 1.99m Kit s pomocným motorem (není obsahem balení), 4-klapkovým křídlem a plovoucí výškovkou. Model má vynikající letové vlastnosti, celodřevěnou konstrukci a montážní příslušenství.

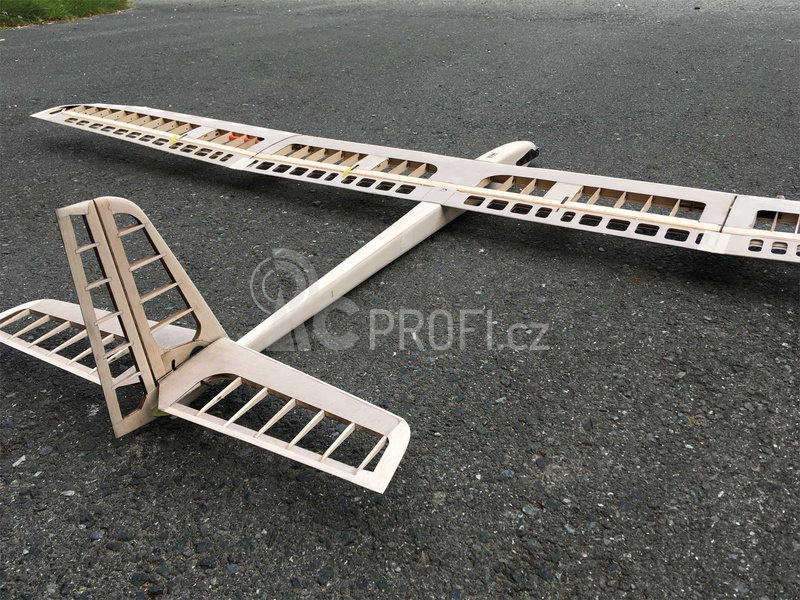

Stavebnice je vyrobena z pečlivě vybraného dřeva a obsahuje všechny potřebné dřevěné díly i montážní příslušenství, jako panty, šrouby, táhla, páky kormidel, vidličky apod. Díky mnoha konstrukčním pomůckám, jako je pomocná konstrukce pro trup a křídla, lze montáž provést rychle a snadno, vyžaduje však zkušenosti se složitějšími dřevěnými stavebnicemi. Součástí dodávky je také obsáhlý ilustrovaný stavební návod a stavební plán 1:1.

Model má vynikající všestranné letové vlastnosti a díky inovativní konstrukci je působivý i z hlediska možností dynamiky letu, kterou lze upravit pomocí klapek křídla pro rychlejší let nebo pomalý do termiky. Klapky rovněž usnadní start a přistání, lze s výhodou použít nabízené možnosti vašeho vysílače s použitými letovými režimy. Výškovka je plovoucí a má kuličková ložiska pro uložení kyvné páky v kýlu směrovky.

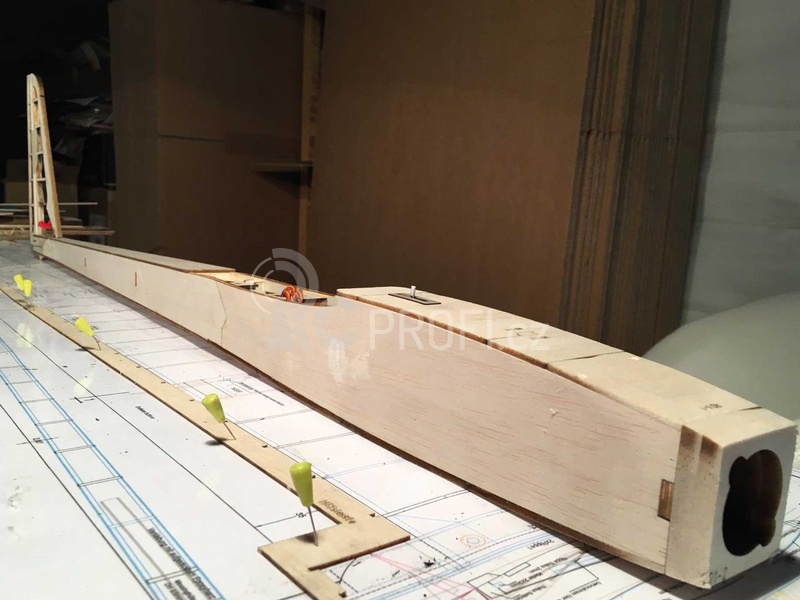

Jednoduchá konstrukce trupu

Sestavení trupu není příliš pracné a zvládne ho i začínající modelář, začíná sestavením bočnic a výztuh na plánu a poté se podle sledu obrázků v obrazovém manuálu vlepují jednotlivé komponenty. Stavba jde rychle od ruky a během krátké doby budete mít trup sestaven v celku.

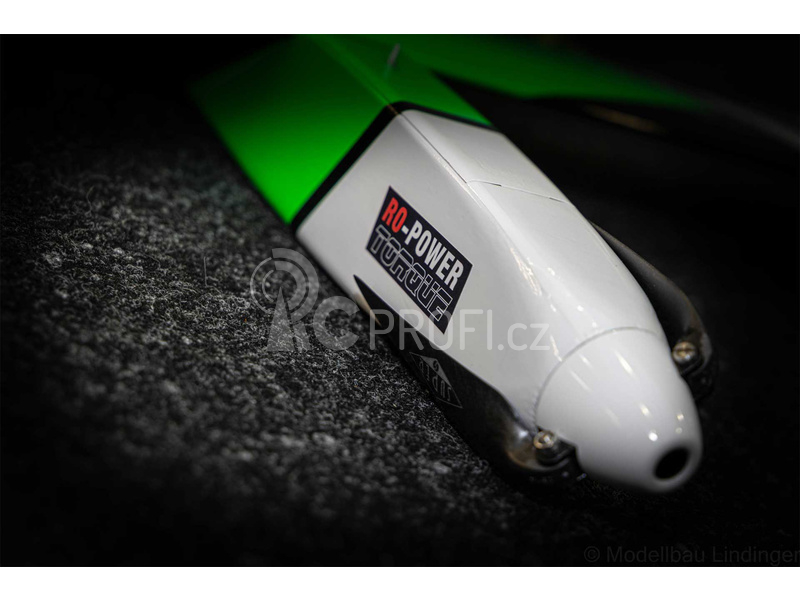

Přední část trupu

Do přední části trupu vlepíte blok balzy a na něj nalepíte laminátové motorové lože. Podle průměru laminátového motorového lože pak zabrousíte blok balzy do kruhového průřezu.

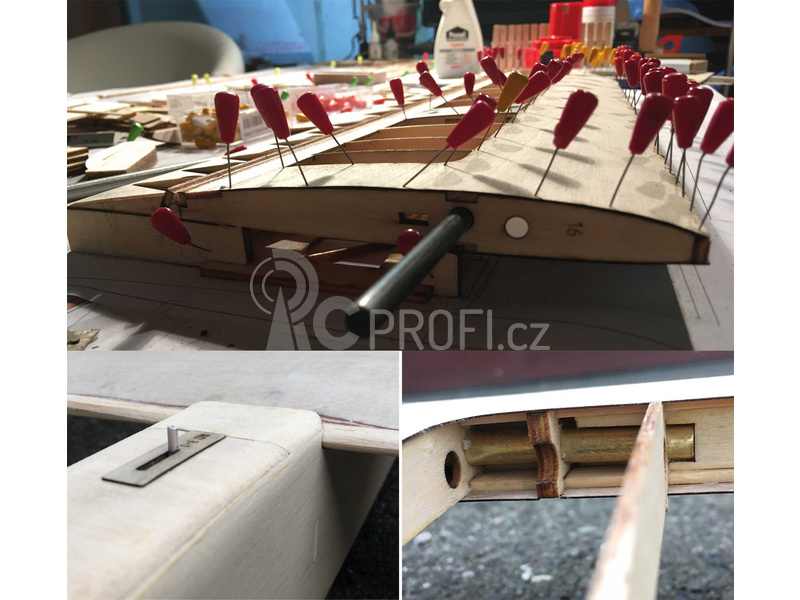

Stavba křídla

Křídlo se sestavuje na plánu 1:1, žebra mají pomocné výstupky které zajistí symetrii křídla. Díky tomu se nemusíte bát, že sestavíte křídlo zkroucené.

Klapky křídla

U větroňů je využití klapek mnohem všestrannější než u běžných motorových modelů letadel, protože se využívají nejen při staru a přistání ale i pro nastavení letových režimů během letu. Pomocí klapek křídla nastavíte rychlejší let při přesunu po obloze nebo zvětšíte zakřivení profilu a upravíte pomalý let do termiky.

Pro sestavení modelu potřebujete:

• Řídké vteřinové lepidlo nebo netoxické Super Fatic od Deluxe Materials
• Lepidlo pro lepení součástí vypálených laserem DM-AD87
• Bílé PVA lepidlo případně brousitelné žluté alifatické na dřevo
• Epoxidové lepidlo - 5-ti minutové
• Potahovou fólii

U modelů kitů se obrazový návod omezuje většinou na postup práce při sestavení jednotlivých částí modelů. Montáž celková, jako jsou instalace součástí pohonu a elektroniky, se již neuvádí, protože modeláři používají nejrůznější příslušenství které se montují podle návodů k jednotlivým komponentům. Rovněž nelze uvádět postup při potahování, které je specifické pro daný typ potahového materiálu. S tím souvisí i způsob zavěšení kormidel, protože se používá jak zavěšení na potahovou fólii v kombinaci s průhlednou páskou, tak zavěšení kormidel na panty.

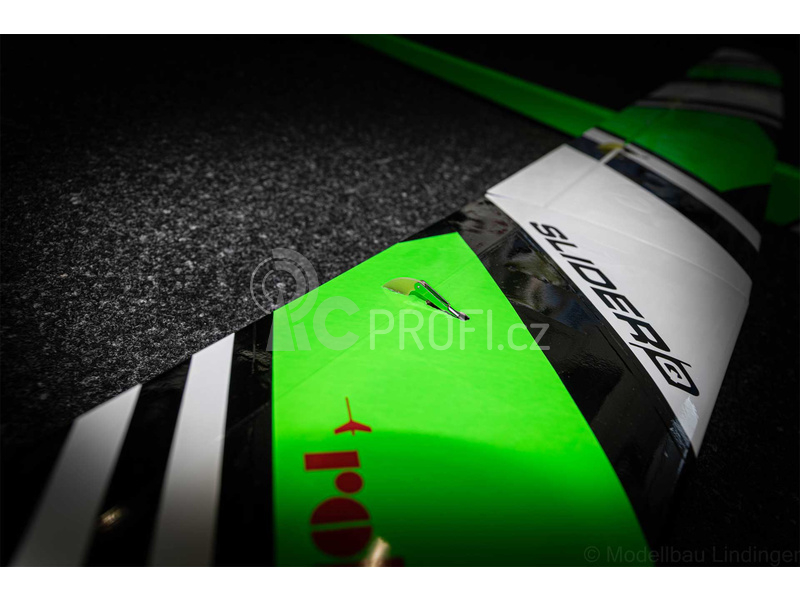

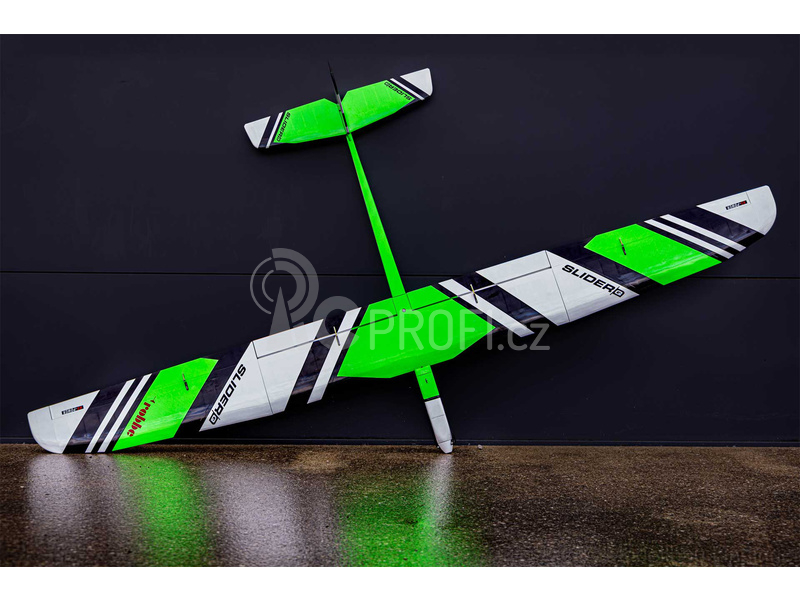

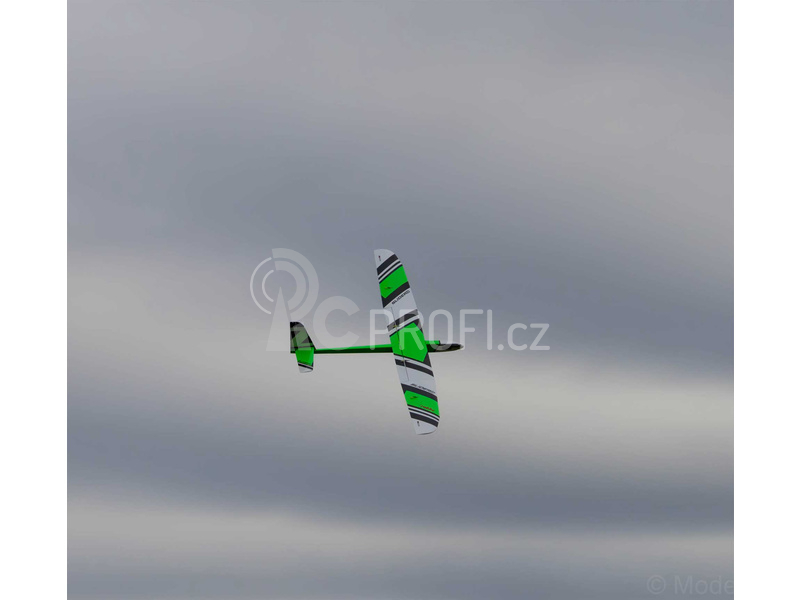

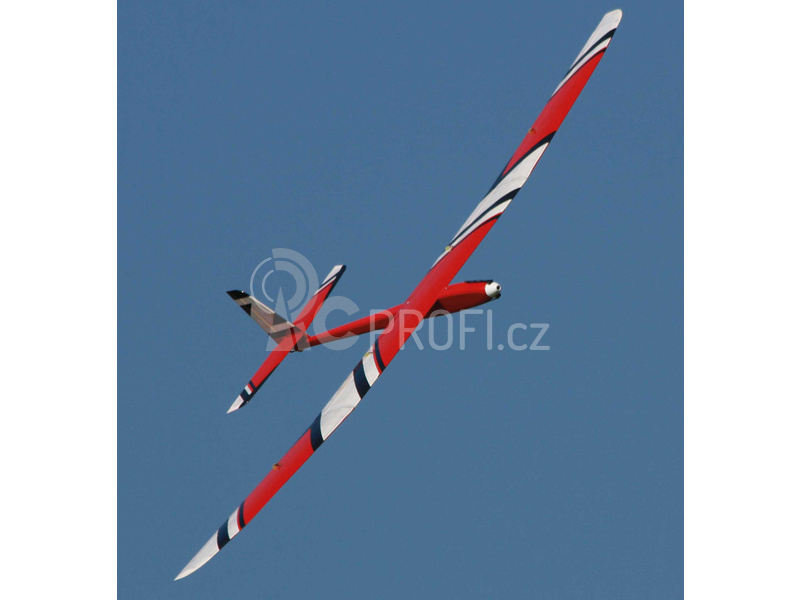

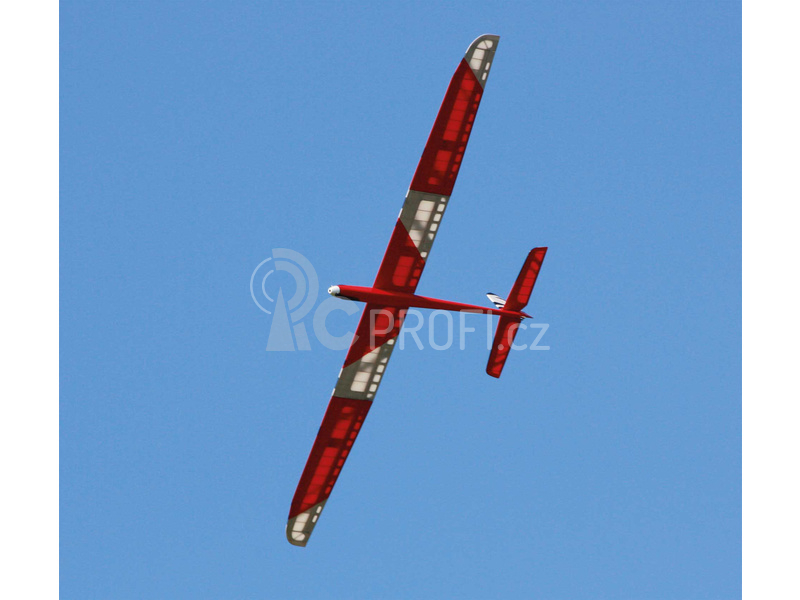

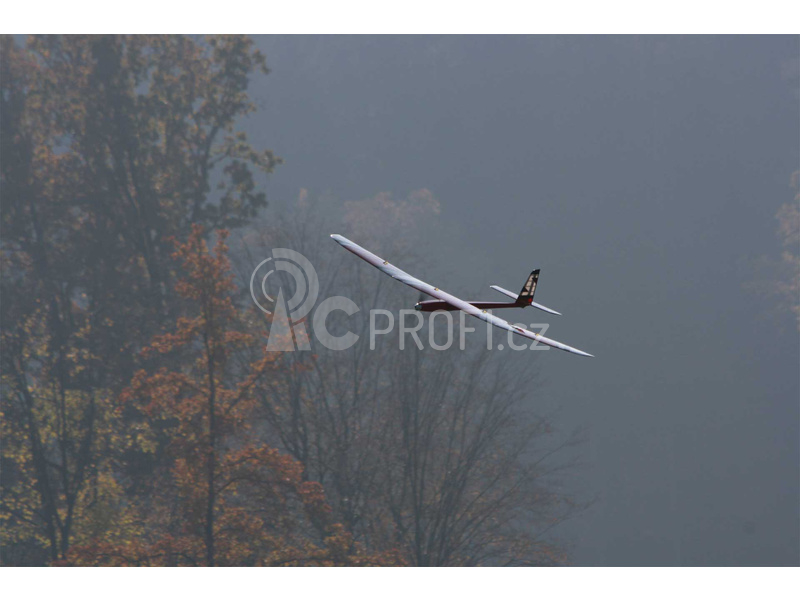

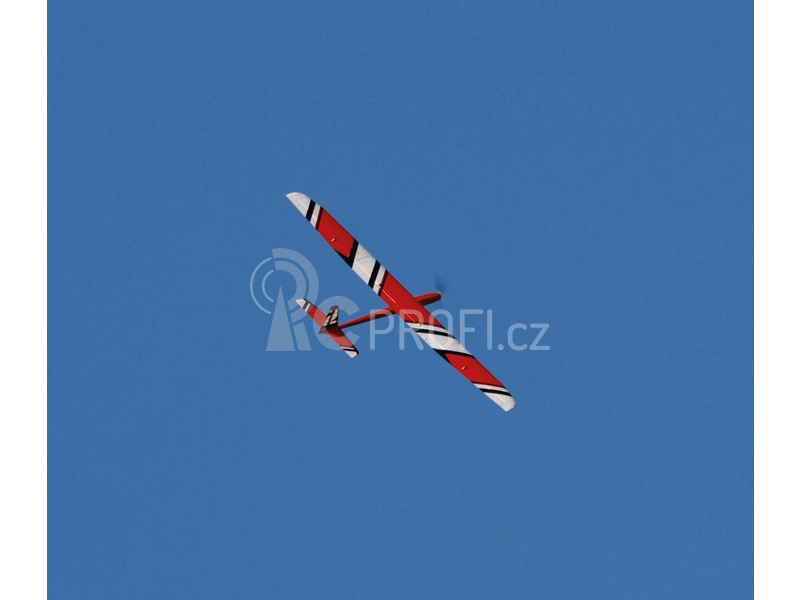

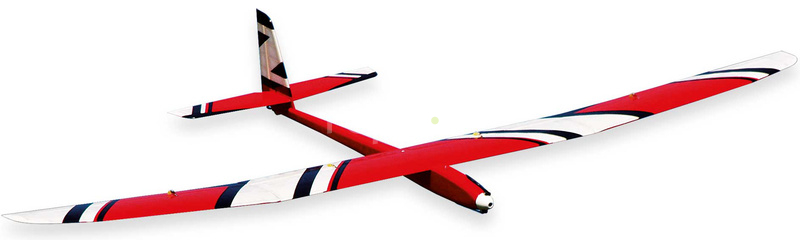

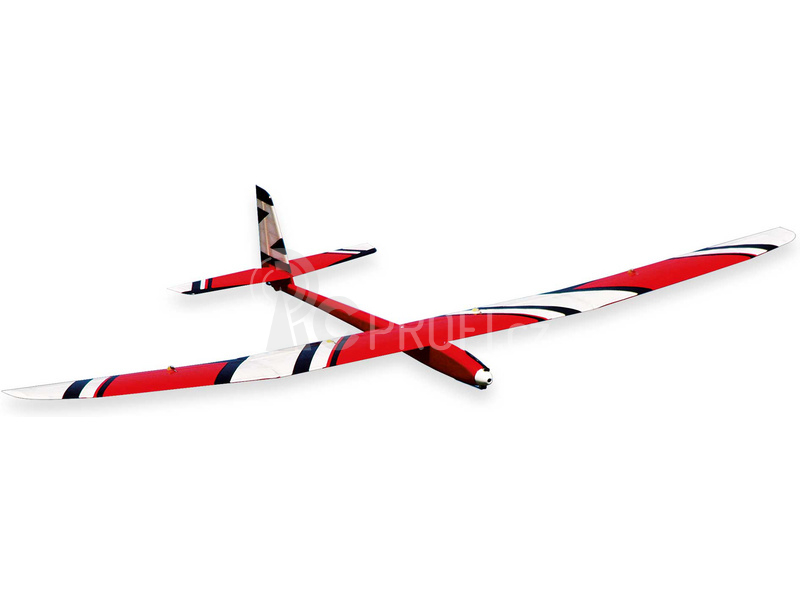

Obrázky použité na této stránce slouží pouze k prezentaci již hotového modelu, aby vynikly tvary a možnosti barevných dekorací. Slider QE Performance je stavebnice, která neobsahuje lepidla, potahový materiál ani nářadí!

Doporučujeme koupit

Jedná se o klasickou celodřevěnou stavebnici. Pro sestavení modelu potřebujete vhodná lepidla, základní modelářské nářadí a potahovou fólii. K potažení modelu doporučujeme použít nažehlovací fólii. V balení není elektronika, proto potřebujete dokoupit střídavý motor, vrtuli, regulátor, baterii a 6 ks mini serv a 6+ kanálovou RC soupravu.

Doporučené vysílače Spektrum nové generace řady NX

Pro ovládání leteckých modelů doporučujeme moderní programovatelné vysílače SPEKTRUM NX:

• 6-kanálový vysílač řady NX Spektrum NX6 DSMX, AR6610T s kompatibilitou Smart, USB a možností připojení WiFi.
• 8-kanálový vysílač řady NX Spektrum NX8 DSMX, AR8020T s hlasovým výstupem, kompatibilitou Smart Technologie, portem USB a možností připojení WiFi.
• 10-kanálový vysílač řady NX Spektrum NX10 DSMX s nejnovějšími trendy, hlasovým výstupem, kompatibilitou Smart Technologie, portem USB a možností připojení WiFi.

Doporučené nabíječe pro konvenční i Smart akumulátory

Pokud se rozhodnete v RC modelech letadel používat moderní Smart LiPo akumulátory, pak doporučujeme tyto nabíječe:

• Nabíječ se síťovým zdrojem Spektrum S1100AC s jedním výstupem 1x100W.
• Nabíječ se síťovým zdrojem Spektrum S2100 se dvěma výstupy 2x 100W.

Doporučené moderní nabíječe pro Smart akumulátory

• Vysoce výkonný nabíječ AC Spektrum Smart G2 nabíječ S1400 1x400W AC s jedním výstupem 400W.
• Vysoce výkonný nabíječ AC Spektrum Smart G2 nabíječ S2200 2x200W AC se dvěma výstupy 2x200W.

K dispozici je redukce pro nabíjení IC5/IC3 Spektrum konverzní kabel IC5 přístroj - IC3 baterie 10cm 10 AWG.

Příslušenství pro běžný provoz

Pro běžný provoz létajících RC modelů potřebujete vhodná lepidla, sadu nářadí a obal na skladování LiPol baterií. Z našeho sortimentu doporučujeme kvalitní sadu imbus šroubováků 1.5/2.0/2.5/3.0mm a Modelcraft křížové šroubováky (sada 6ks). Pro montáž se jistě bude hodit Modelcraft mini kleště v pouzdru (sada) a na řezání Modelcraft řezací nůž s podložkou A6.

Pro rychlou opravu modelů letadel z doporučujeme rychle vytvrzující 4-minutové lepidlo Epoxy. Z naší nabídky doporučujeme Speed Epoxy 4 min. 71g

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnout vysoké vybíjecí proudy a disponují velkou kapacitou. LiPo akumulátor je náchylný především na mechanické poškození a proto je potřeba jej důkladně chránit.

Stavba modelů letadel ze dřeva je tradiční a nejstarší technologií, používanou při jejich výrobě. Dřevo je dostupný a levný materiál, je pružný, lehký a mimořádně trvanlivý. Konstrukce lze v případě poškození opravit. Jako materiál se používají lišty na nosníky, nejčastěji smrk, borovice, základním stavebním materiálem je balza a různé typy překližek. Na pevnostní díly lze využít buk, jasan nebo na bloky ramen, lípu apod.

LEPENÍ DŘEVĚNÝCH SOUČÁSTÍ

Plán se pokládá na rovnou dřevěnou pracovní desku z měkkéh o dřeva (laťovku), na plán je potřeba položit průhlednou fólii která ochrání plán před lepidly. K lepení používáme modelářské špendlíky kterými se fixují součásti v přesné pozici. Běžné lepení dřevěných dílů se lepí disperzním PVA lepidlem nebo Speedbond PVA lepidlo na dřevo které mají výhodu v pomalém schnutí, proto je na sestavení konstrukce dost času. Slepená konstrukce se může sundat druhý den po slepení.

LEPENÍ PEVNOSTNÍ

Při stavbě se vyskytuje několik konstrukčních uzlů, které je potřeba lepit lepidly, které odolávají vyššímu namáhání, jsou odolné proti chemikáliím, vodě apod. Nejznámějšími jsou 2-složková Epoxydová lepidla, dodávají se v menším balení Speed Epoxy II 4 min 28g, ve větším balení Speed Epoxy II 20 min 224g a pro extra vysokou pevnost Fusion dvousložkové vysoko pevnostní lepidlo 75ml.

RYCHLÉ LEPENÍ

Při práci je potřeba občas použít rychlé a pevné slepení součástí, k tomu se výborně hodí sekundová kyanoakrylátová lepidla.

Pomůcky při lepení

Všude nám ruce nestačí a při sestavování většího množství dílů zvlášť, proto jsou vítaným pomocníkem různé typy svěrek. Modelcraft modelářská ztužidlo 50mm, Modelcraft paralelní svěrka 50mm, Modelcraft nylonové svorky 75mm a 50mm (3+6ks) nebo Modelcraft pružná multifunkční svěrka malá (2ks)

Řezné nástroje

Při práci s různými materiály potřebujete nože, pilky, nůžky a spoustu dalších pomůcek. Můžeme doporučit Modelcraft odlamovací nože (sada 3ks), Modelcraft sada 3 nožů s 13 čepelemi, Modelcraft modelářská pilka 165x22mm 10zubů/cm nebo Modelcraft modelářská pilka 203x44mm 6zubů/cm, speciální Nůžky na lexan rovné nebo Nůžky na lexanové karosérie zahnuté

Modelářské nářadí a podložka

Pro přesné řezaní, lepení dílů a také jako ochranu stolu doporučujeme modelářskou Modelcraft řezací podložku A3 a bezpečnostní pravítko.

Potahové fólie

Nejrychlejší a nejefektivnější povrchová úprava dřevěných modelů je potažení nažehlovací fólií. IronOnFilm Nejen že je možné si vybrat z celé škály barevných odstínů, ale řeší se tím i odolnost kostry vůči povětrnostním vlivům, barevná a tvarová stálost, snadná opravitelnost a rychlost při dokončení modelu. K práci potřebujete modelářskou žehličku, ostrý modelářský nůž a nůžky.
