Charakteristika

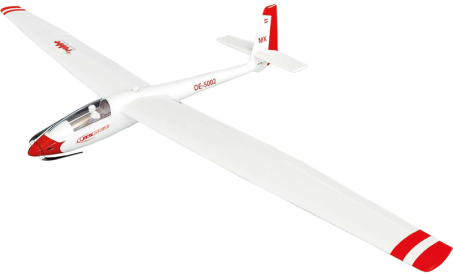

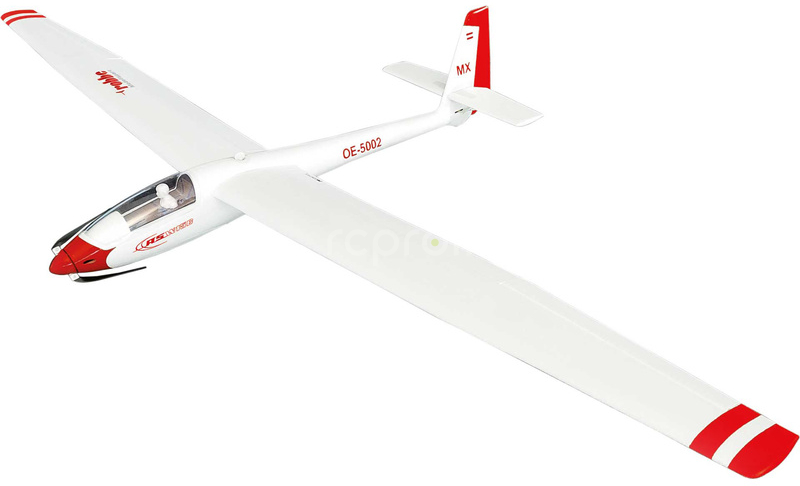

Stavebnice RC modelu větroně ASW 15b o rozpětí 2.3 m z EPO bez elektroniky je určena všem, kteří si chtějí osadit model vlastní elektronikou a pohonem. Křídlo s uhlíkovými výztuhami, rychloupínací systém křídla a výškovky. Sklopná vrtule s kuželem je v balení.

Obsah balení

V balení je stavebnice RC modelu větroně ASW 15b o rozpětí 2.27m z EPO bez elektroniky a pohonu, obsažena je sklopná vrtule s kuželem )na hřídel 4mm), spojky křídla a výškovky, V-kabel, táhla s vidličkami, kryty serva, suchý zip a pojistku pro spojení křídla sada obtisků, vícejazyčný manuál v angličtině, němčině, francouzštině a návod v češtině.

Charakteristika

Stavebnice RC modelu větroně ASW 15b o rozpětí 2.27m z EPO bez elektroniky je určena všem, kteří si chtějí osadit model vlastní elektronikou a pohonem. Křídlo s uhlíkovými výztuhami, rychloupínací systém křídla a výškovky, kabina s magnetickým zámkem. Sklopná vrtule s kuželem je v balení.

Model je koncipován jako stavebnice s hotovými díly bez elektroniky, ovládány jsou směrovka, výškovka, křidélka a motor. Manuál provází montáží serv s táhly a kabely, zástavby motoru, regulátoru a baterie. Serva jsou doporučeny mini 4ks s rozměry 23x11,6x20,6mm, střídavý motor o průměru 34mm (3434 1000Kv 125g) s hřídelí 4mm a regulátor 30A. Servo kabely jsou doporučeny 4ks 60cm a 2ks 20cm.

Vlastnosti

• Stavebnice modelu ASW 15b z EPO
• Křídlo s uhlíkovými výztuhami
• Uhlíková hranatá spojka křídla
• Speciální rychlouzávěr polovin křídla
• Plovoucí výškovka se západkovým zámkem
• Kryt trupu s magnetickým zavíráním
• Dekorační sada samolepek
• Plastová výztuha podlahy trupu
• Sklopná vrtule 10x6
• Montážní návod německy, anglicky a francouzsky

Plovoucí výškovka

Serva výškového a směrového kormidla jsou v plastové krabičce, do které se velmi snadno nainstalují. V trupu jsou vedeny prodlužovací kabely od serv k přijímači. Osa plovoucí výškovky je součástí této krabičky a je vnitřně drážkována pro spojku obou polovin výškovky.

Montáž výškovky

Koncovka spojky výškovky je vybavena pojistkou, která se zajistí po zasunutí. Při demontáži stačí podržet plastové tlačítko na výškovce a dojde k rozpojení obou polovin.

Sklopná vrtule

Součástí balení je sklopná vrtule s kuželem a unášečem na hřídel o průměru 4mm. Kužel je tvarován a přesně odpovídá výlisku přední části trupu.

Zástavba pohonné jednotky

Do prostoru lože motoru vejde motor o průměru do 36mm, regulátor lze umístit na bok trupu pomocí suchého zipu.

Montáž křídla

Velmi prakticky je vyřešeno spojení polovin křídla s trupem. Každá část křídla je opatřena konzolí s otvorem, do kterého se po nasunutí obou částí do trupu vloží pojistný čep.

Serva křidélek

Serva křidélek se vloží do připravených kapes v křídle a překryjí krytem. Pak už jen stačí nainstalovat táhla na páky kormidel.

Doporučujeme koupit

Doporučujeme dokoupit 6+ kanálovou RC soupravu, 4ks mini serva, motor s regulátorem a LiPol baterii 2200mAh 3S s konektorem EC3 a nabíječem.
