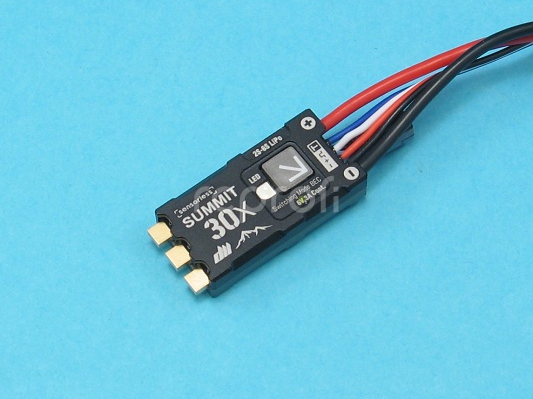

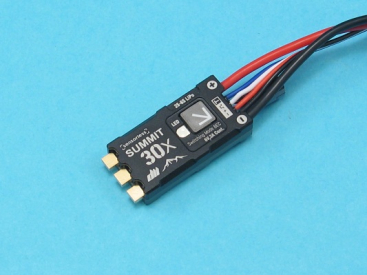

Regulátor SUMMIT 30 je určený pro napájení z baterie LiPo 2S-6S.
UBEC 6V, 3A. Max. proud je 30A.
SUMMIT 30 je vhodný pro modely letadel, především elektrických větroňů. Je vybavený výkonným obvodem BEC.
Základem regulátoru SUMMIT 30 je regulátor BL Heli, původně určený pro
drony. Regulátory pro drony nemají obvody BEC pro napájení palubní
soustavy. Tyto obvody byly doplněny.
SUMMIT 30 je navržen tak, aby zabíral co nejméně místa. Kvůli chlazení je dodáván v černě eloxovaném duralovém pouzdru. Všechny regulátory SUMMIT 30 jsou ultra malé a především úzké, což výrazně usnadňuje jejich použití v trupech elektrovětroňů. Díky tomu jsou tyto regulátory jedny z nejmenších na trhu!
Rozměry regulátoru: 17x7x50 mm, hmotnost včetně kabelů 15g
Regulátor je opatřený ploškami pro připájení vodičů pro elektromotor. Sada obsahuje 3 kabely s konektory 2 mm připojení elektromotoru, XT30 pro připojení akumulátoru a čtyřžilový vodič pro připojení do přijímače (3 pro zapojení do kanálu ovládání +1 pro telemetrii).
Protokol telemetrie je KISS. Firma Dualsky připravuje adaptér pro konverzi do běžnějších protokolů Sbus a Exbus.
Poznámka: Programování je možné pouze prostřednictvím aplikace "BLHeli_32" v konfigurátoru BLHeli Suite.
Pro programování je třeba použít adaptér USB-UART a aplikace:
Software pro starší regulátory najdete na
https://www.horejsi.cz/DataFiles/dualsky/BLHeliSuite32_32.9.0.5.zip
Pro regulátory, vyrobené po srpnu 2024, najdete software na
https://www.horejsi.cz/DataFiles/dualsky/BLHeliSuite32_31.10.0.1_Dualsky.zip
Adaptér pro konverzi UART - USB
Regulátor se připojí k adaptéru třemi vodiči, které jsou ukončeny servokonektorem. Čtvrtý vodič (modrý) je připraven pro zapojení telemetrie.
Používejte adaptér Dualsky.
Úspěšné propojení pomocí jiných adaptérů není jisté.
Propojení s PC
Zapojení vodičů ze servokonektoru shora dolů
GND
|
minus |
| NC |
plus |
S
|
signál |
Displej v nastavení při dodání
Nastavení při dodání nemusí být vhodné pro větroně.
Směr otáčení: normální
Časování motoru: Auto
Plynová páka min. 1040
Plynová páka max. 1960
Vypnutí podpětí: 3V
Nastavení brzdy: 100 %, aktivováno
PWM frekvence: 24kHz
Hmotnost: 15g včetně kabelů a konektorů
Rozměry: 17x7x50mm
Nastavení pro větroně
Příprava: Connect - Read setup - Check
"Brake On Stop" = 100%
"Non Damped Mode" = OFF
Pokud si netroufáte, napište a my regulátor naprogramujeme podle Vašeho požadavku.
Regulátory pro drony mají mnoho programovacích možností, které se v plošníku nepotřebují, a v programu jsou uvedemy. Podrobný návod k použití programu je v angličtině, je přiložen k výrobku.
Překlad do češtiny najdete tady. Pro plošníky moc užitečný nebude, přinejmenším ale poskytuje zajímavý náhled do problematiky regulátorů, o které běžný uživatel ne-dronař nemá (a ani nemusí) mít tušení.
