Řada XDFly HPro jsou špičkové programovatelné mikroprocesorové regulátory pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruované s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti a s rozsáhlými možnosti programování a nastavování. Slouží k ovládání otáček střídavých elektromotorů v modelech vrtulníků nebo letadel při napájení z akumulátorů LiPo/Li-ion/LiFe. Jsou konstruovány se zřetelem vysokou na dlouhodobou zatížitelnost a odolnost, jaká je vyžadována v soutěžních a vysokovýkonných modelech. Pro vrtulníky nabízejí pokročilou funkci governoru s řadou nastavitelných parametrů regulace konstantních otáček. Jsou vybaveny vysokovýkonným spínaným stabilizátorem napájení SBEC s nastavitelným výstupním napětím zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální Multifunkční LCD programovací box XDFly nebo Bluetooth modul umožňující spolupráci s mobilní aplikací, které se prodávají zvlášť.

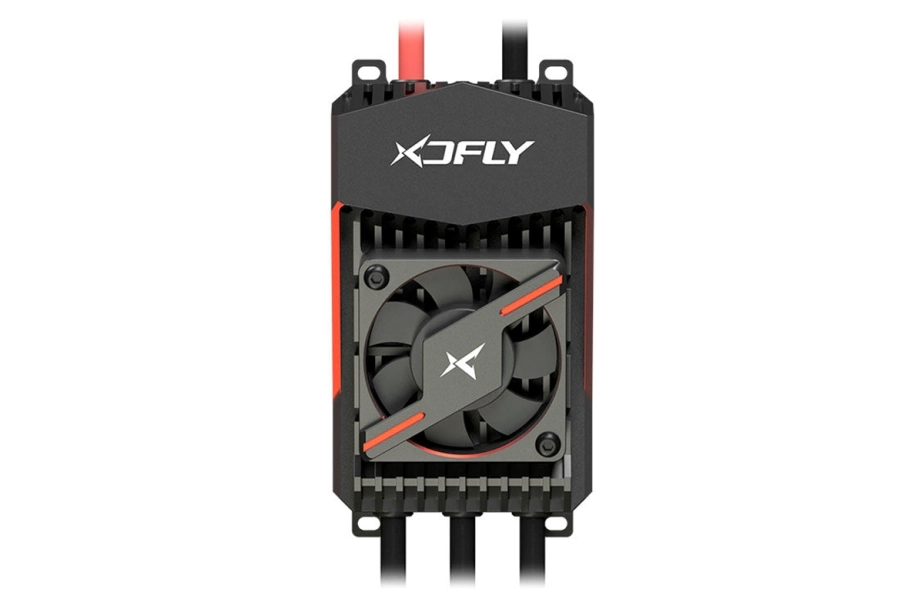

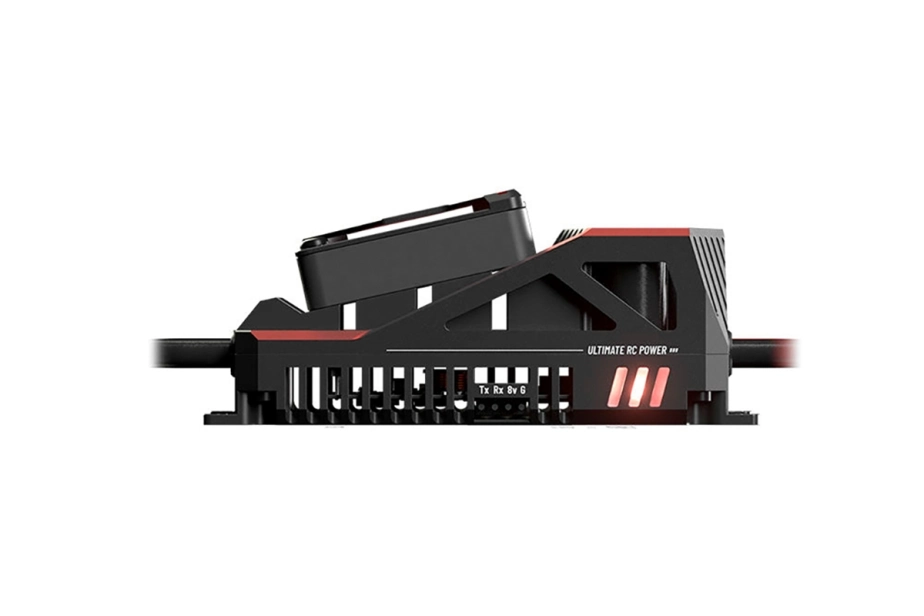

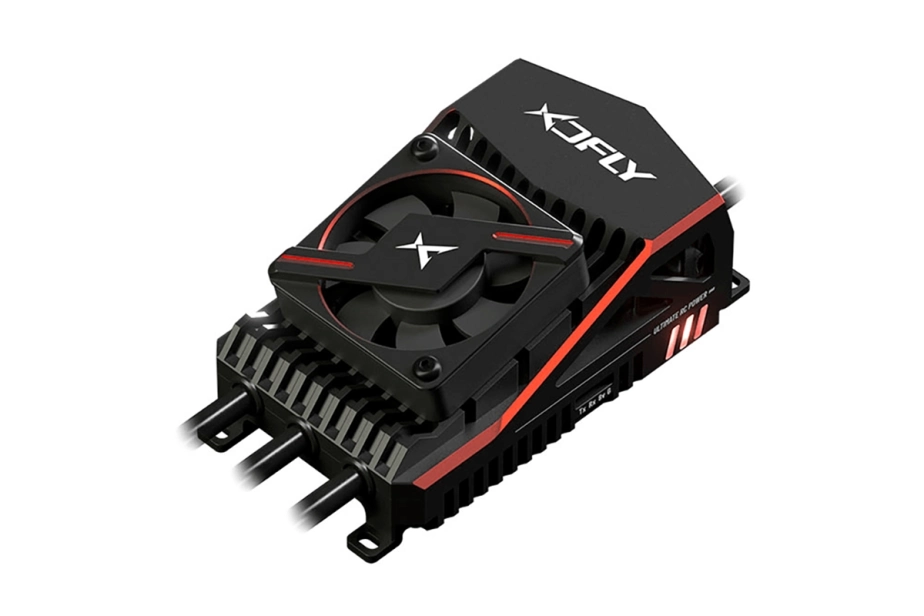

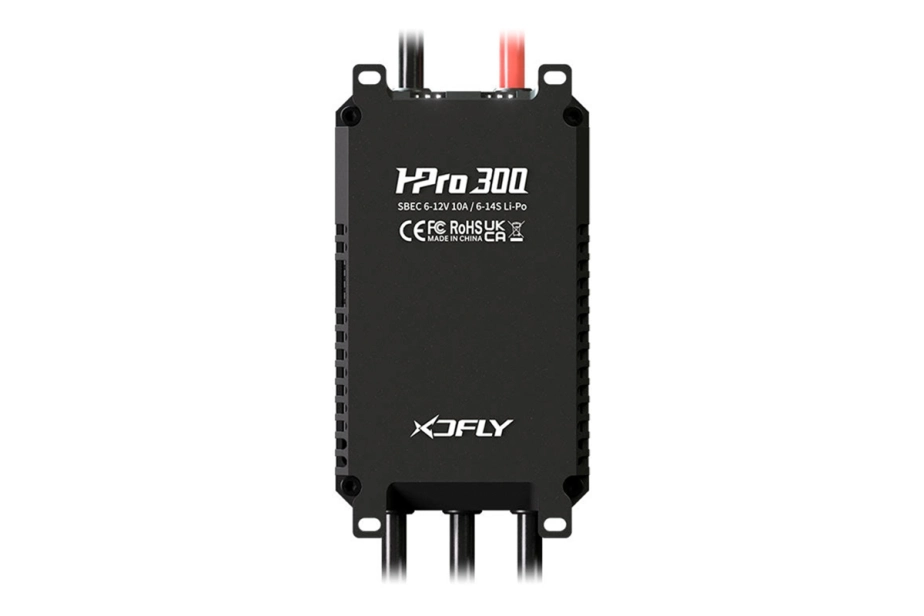

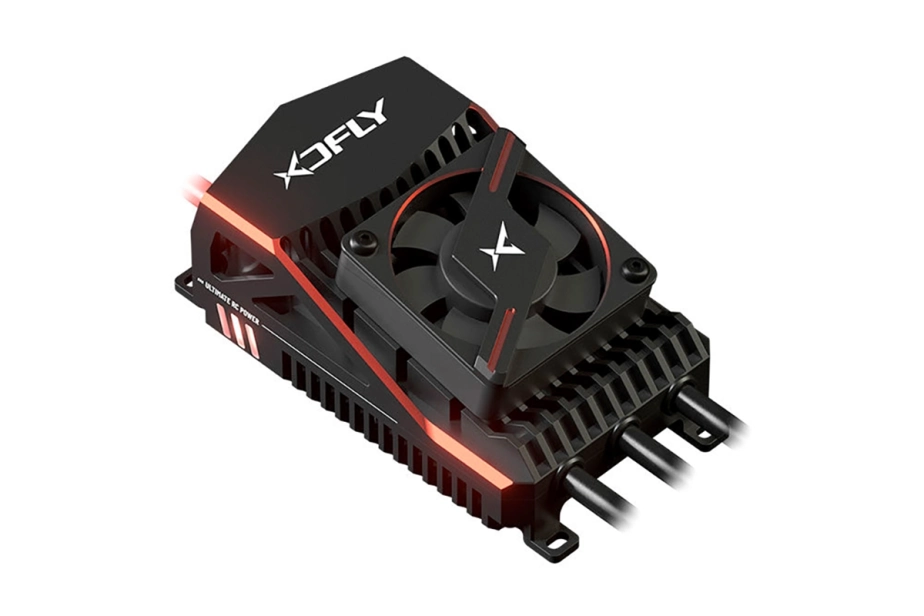

XDFly HPro 300A HV SBEC

Špičkový střídavý programovatelný regulátor 300A pro modely vrtulníků třídy 700-800 a modely letadel.

POPIS A FUNKCE REGULÁTORU

• Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 6-14S LiPo/Li-ion/LiFe.
• Vysokovýkonný mikroprocesor pro přesnou funkci governoru (udržování konstantních otáček) a super měkký rozběh.
• Technologie synchronní rektifikace významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
• Výkonný spínaný stabilizátor napájení BEC výstupním napětím s nastavitelným v rozmezí 6-12 V a zatížitelností 10 A trvale/35 A špičkově.
• Rozsáhlé možnosti programování se širokou paletou nastavitelných funkcí a parametrů.
• Letové režimy: Vrtulník (Ext Governor), Vrtulník (Store Governor), Letadlo.
• Program governoru s nastavitelnými parametry governoru P/I přináší skvělé udržování konstantních otáček, zaručuje stabilní otáčky nosného rotoru i při prudkých změnách zatížení.
• Zapisovač letových údajů zapisuje otáčky, minimální napětí a maximální teplotu v průběhu letu.
• Nezávislý výstupní port pro signály otáčkoměru ve vrtulníkových režimech, v režimu letadlo umožňuje reverzaci chodu motoru pro účinné brzdění po dosednutí.
• Zvláštní programovací zásuvka pro programování regulátoru nebo nastavování parametrů pomocí Multifunkčního LCD programovacího boxu XDFly nebo Bluetooth® modulu XDFly. Regulátor podporuje bezdrátové nastavení parametrů pomocí mobilní aplikace, Mikado VBCT/E, Rotorflight2, vysílačů Jeti.
• Výstup telemetrie kompatibilní s Mikado VBCT/E, Rotorflight2, Futaba SBUS2, Jeti, MSH Brain a iKon, který umožňuje uživatelům sledovat data v reálném čase.
• Ventilátor pro dokonalé chlazení i při vysokém zatížení.
• Řada ochranných funkcí: abnormální napájecí napětí při zapnutí, kontrola rozběhu, teplota, ztráta signálu plynu, přetížení, nízké napětí, nadproud.

PROGRAMOVATELNÉ FUNKCE

• Letový režim: Umožňuje volit programy pro letadla, vrtulníky (s externím governorem nebo zcela bez governoru) nebo vrtulníky (s interním Store governorem).
• Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná v rozmezí 2,7-3,6 V/článek, ochranu lze také úplně vypnout.
• Časování: Automatické nebo nastavitelné v rozmezí 0-30°.
• Napětí BEC: Napětí SBEC stabilizátoru napájení je nastavitelné v rozmezí 6,0-12,0 V po krocích 0,2 V.
• Smysl otáčení motoru: Po směru hodinových ručiček/Proti směru hodinových ručiček.
• Parametr governoru P: Určuje schopnost regulátoru uchovávat stabilní otáčky.
• Parametr governoru I: Určuje dynamickou odezvu regulátoru.
• Akcelerace: Nastavitelné hodnoty Rychlá; Normální; Pomalá; Velmi pomalá.
• Čas automatického restartu: Pouze v režimu ESC Store Governor. Když vychýlíte ovladač plynu z polohy nad 30% do jakékoliv polohy mezi 25% a 30% a poté zpět nad 30% dříve, než uplyne přednastavený čas automatického restartu, motor přeskočí proces měkkého rozběhu a začne rychle akcelerovat na hodnotu odpovídající aktuálnímu signálu v kanálu plynu a kompletně se restartuje. Pokud je plyn pod 25% nebo ovladač plynu byl mezi 25% a 30% déle, než je přednastavený čas automatického restartu, automatický restart je zrušen.
• Počáteční výkon: Nastavitelné hodnoty Nízký; Střední; Vysoký.
• Typ brzdy: Nastavuje funkci brzdy vrtule pro modely letadel – normální nebo reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem).
• Intenzita brzdy: Nastavitelná v rozmezí 0-100% po krocích 1%.
• Funkce SR: Funkce synchronní rektifikace umožňuje fungování regulátoru s vyšší účinností při nižší spotřebě, čímž prodlužuje dobu letu.
• Korekce kapacity: Pokud hodnota odebraného elektrického náboje zaznamenaná regulátorem nesouhlasí se skutečně odebranou hodnotou náboje, je možno použít korekci kapacity pro odstranění tohoto nesouladu.
• Barva LED: Volba barvy indikační LED.
• Ventilátor: Vypnutí/zapnutí funkce inteligentního ventilátoru u regulátorů s ventilátorem.
• Počet pólů motoru: Pro výpočet otáček motoru.
• Počet zubů pastorku: Pro výpočet převodového poměru a otáček motoru
• Počet zubů hlavního převodového kola: Pro výpočet převodového poměru a otáček motoru

Sada regulátoru obsahuje: Regulátor XDFly HPro 300A HV SBEC s ventilátorem, propojovací kabel telemetrie, návod.
