Vše o Lithium-polymerových akumulátorech

Každý už jistě někdy slyšel o Lithium-polymerových bateriích – známějších jako Lipo nebo Li-pol baterie. Víte, co znamenají všechna ta čísla a písmena, které se u nich uvádí? Přinášíme vám článek, kde se dozvíte o Li-pol bateriích vše důležité.

Základní informace

Li-pol akumulátory jsou díky svým vlastnostem nejpoužívanějšími bateriemi v oblasti RC modelů. Mají nejlepší poměr mezi velikostí, hmotností a kapacitou. Jsou schopné dodávat opravdu velké proudy a zároveň netrpí paměťovým efektem. Nemá na ně zásadní vliv ani okolní teplota, jsou spolehlivé od cca -10 až do 40 °C.

Li-pol akumulátory nemusíte formátovat a jejich samovybíjení je naprosto zanedbatelné. Důležitá je ovšem řádné péče. Dodržením pokynů výrobce prodloužíte totiž jejich životnost.

Základní pojmy

Na následujících řádcích si vysvětlíme, co znamenají již zmiňovaná čísla, písmena a další základní pojmy.

Písmeno S

Toto písmeno společně s číslicí udává počet článku u Lipo akumulátorů.

Označení akumulátoru	Napětí
1S	3,7 V
2S	7,4 V
3S	11,1 V
4S	14,8 V
5S	18,5 V

Písmena SP

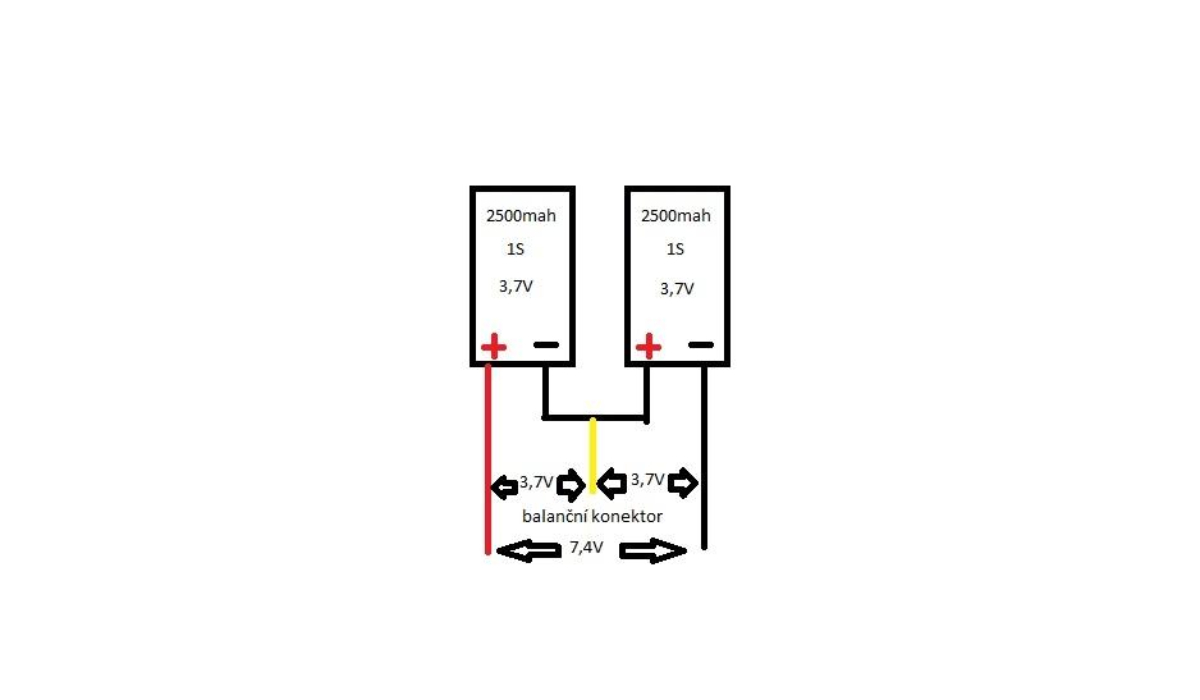

Kombinace číslic a písmen SP udává kolik je v baterii článku zapojených do série a kolik paralelně. Např. baterie s označením 2SP1 má pouze 2 články zapojené do série.

V tomto případě, při použití článků o kapacitě 2500 mAh, bude výsledné napětí 7,4 V a kapacita 2500 mAh.

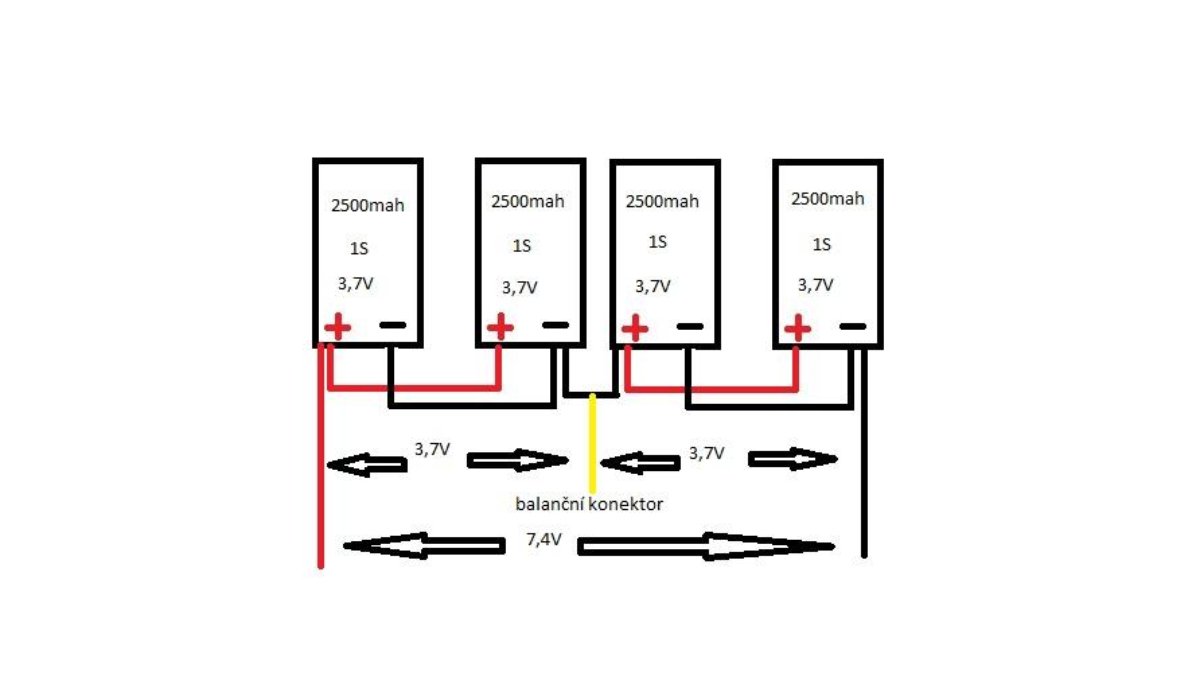

U baterie 2SP2 jsou v baterii čtyři články – dva zapojené do série a dva paralelně.

Zde se při použití článků 2500 mAh, kdy se u dvou článků sčítá kapacita a u dvou se sčítá napětí, je výsledná kapacita 5000 mAh a napětí 7,4 V.

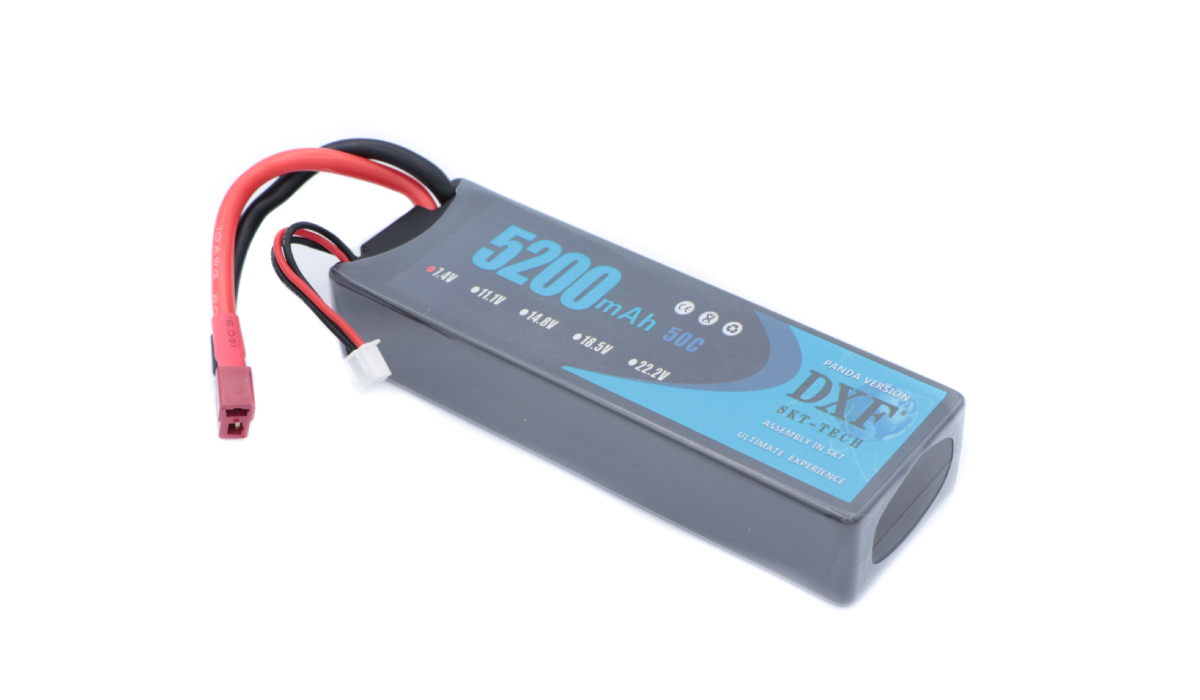

Písmeno C

Písmeno C doplněné číslem je výrobcem udávaný vybíjecí a nabíjecí proud. U akumulátorů se vybíjecí proud uvádí ve dvou hodnotách, např. 50/100C. Kdy 50C je hodnota pro trvalý vybíjecí proud a 100C je hodnota pro špičkový vybíjecí proud. Hodnota pro nabíjecí proud se pohybuje v rozmezí 0,5 až 5C.

S pomocí těchto hodnot a kapacity baterie se snadno vypočítá konkrétní proud. Pro výpočet používáme vzorec: kapacita baterie v Ah × hodnota C.

Příklad: akumulátor s kapacitou 5000 mAh, vybíjecí proud 50/100C, nabíjecí proud 1C

Trvalý vybíjecí proud: 5 Ah × 50C = 250 A
Špičkový vybíjecí proud: 5 Ah × 100C = 500 A
Nabíjecí proud: 5 Ah × 1C = 5 A

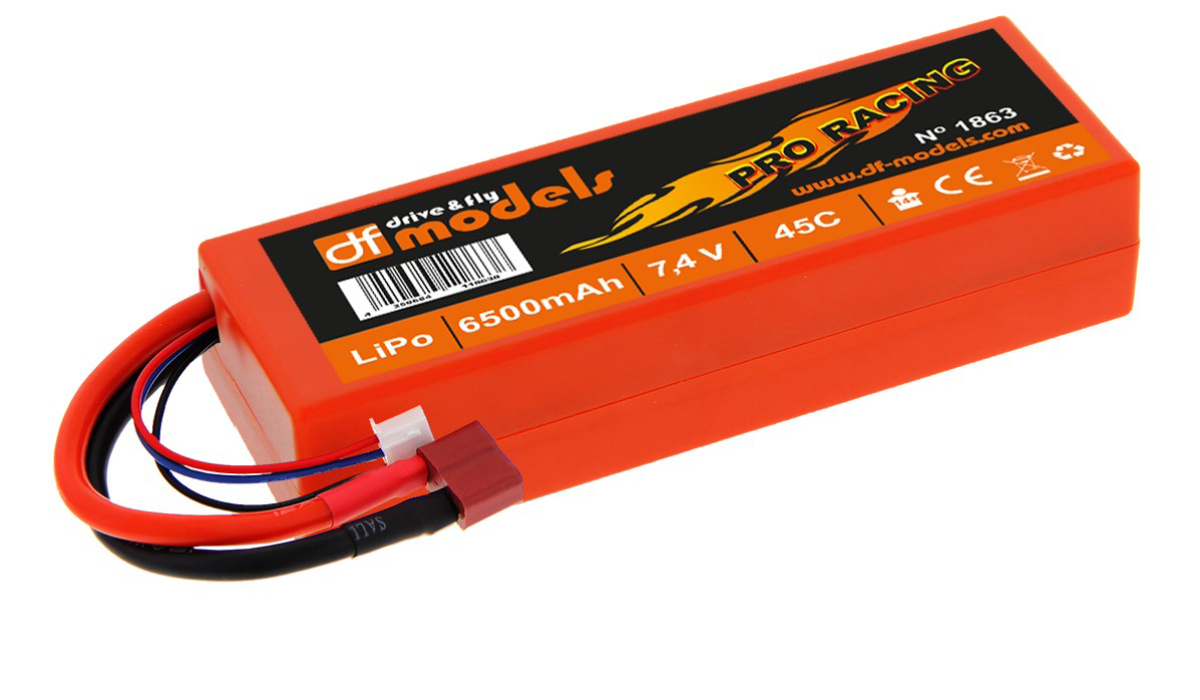

Hard case

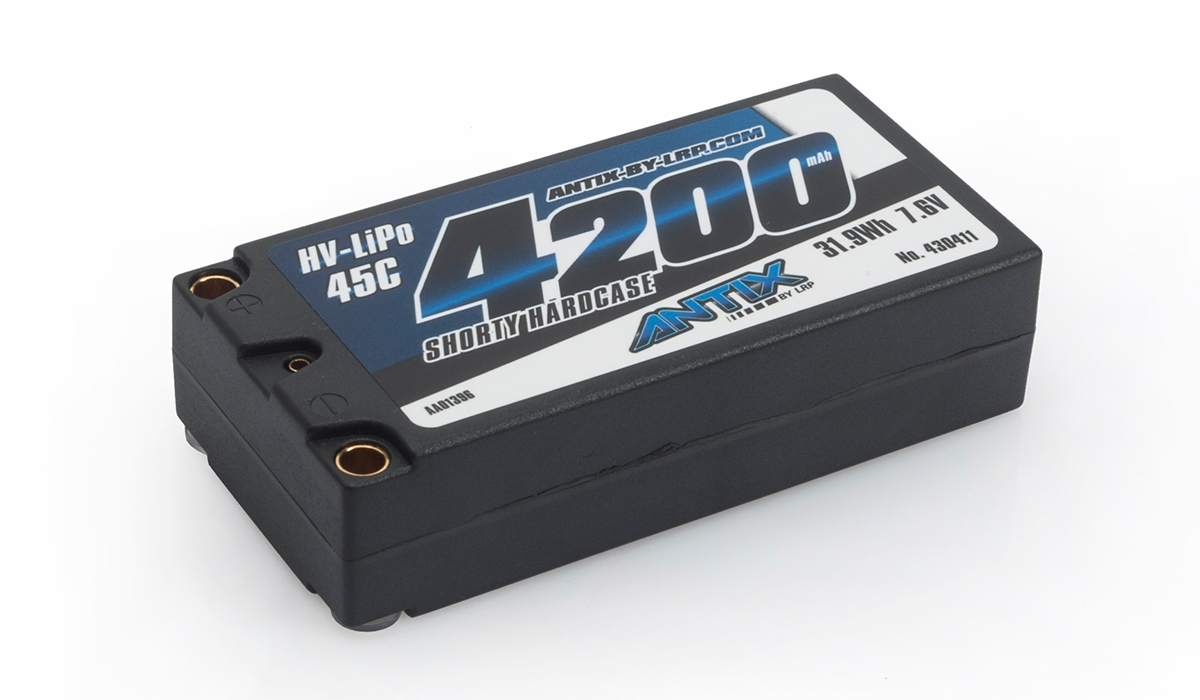

Jako Hard case se označují baterie uložené v plastovém obalu. Takové baterie se obvykle používají v RC modelech, u kterých hrozí mechanické poškození.

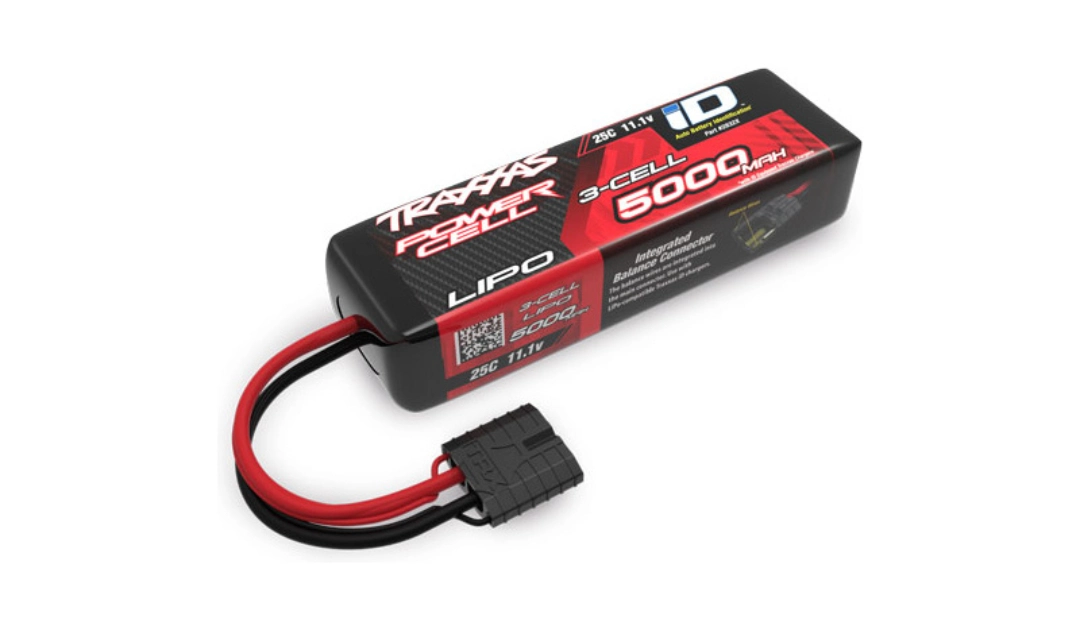

Balanční konektor

Vícečlánkové baterie mají balanční nebo také servisní konektor. U některých baterií je přímo jejich součástí, u některých, např. hard case baterií, může být součástí nabíjecích kabelů. Tento konektor zaručí, že se během nabíjení baterií nabíjí všechny články na stejné napětí a nedojde tak k přebití některého z článků.

Bezpečné nabíjení

Aby během nabíjení nedošlo ke zkrácení životnosti Li-pol baterie, k jejímu zničení nebo dokonce ke vznícení, je nutné dodržovat pokyny výrobce a bezpečnostní opatření.

Baterie vždy nabíjejte nabíječkami určenými k nabíjení Li-pol baterií.
Nepokoušejte se jednotlivé články nabíjet na více než 4,2 V.
Nabíjené baterie mějte stále na očích.
Vícečlánkové baterie nabíjejte vždy s pomocí balančního konektoru.
Baterie nabíjejte v ochranném pouzdře, tzv. safety bagu.

Správné používání

Při používání Li-pol akumulátorů hrozí stejná nebezpečí jako u jejich nabíjení. Proto je nutné řídit se několika základními pravidly, abyste zamezili zkrácení životnosti, nebezpečí zničení nebo vznícení baterie.

Před každým použitím baterie se ujistěte, že je správně nabitá.
Pokud baterie nebudete delší dobu používat, vybijte je na skladovací napětí – 3,8 V.
Nikdy nepoužívejte nafouknuté nebo mechanicky poškozené baterie.
Pokud napětí akumulátoru klesne pod 2,7 V na článek, je velká pravděpodobnost, že dojde k nevratnému zničení akumulátoru.
Překračování maximálního vybíjecího proudu udávaného výrobcem vede k nadměrnému zahřívání a nafukování baterie.
Nenechávejte baterie připojené v modelu.
Baterie skladujte v nehořlavém obalu, např. v plechové bedně.
Nikdy baterie nezkratujte ani nepropichujte, hrozí jejich vznícení.

Výhody Li-pol akumulátorů

Velká kapacita a dodávané proudy navzdory malé velikosti a váze.
Minimální paměťový efekt a samovybíjení.
Dlouhá životnost při správném používání.
Možnost rychlého nabíjení, u některých akumulátorů až 5C.

Nevýhody Li-pol akumulátorů

Možnost vznícení a výbuchu baterie.
Při poklesu napětí pod 2,7 V hrozí zničení akumulátoru.
Při mechanickém poškození může dojít ke vznícení baterie.

Autor článku: Karel Jíša

11. listopadu 2023
