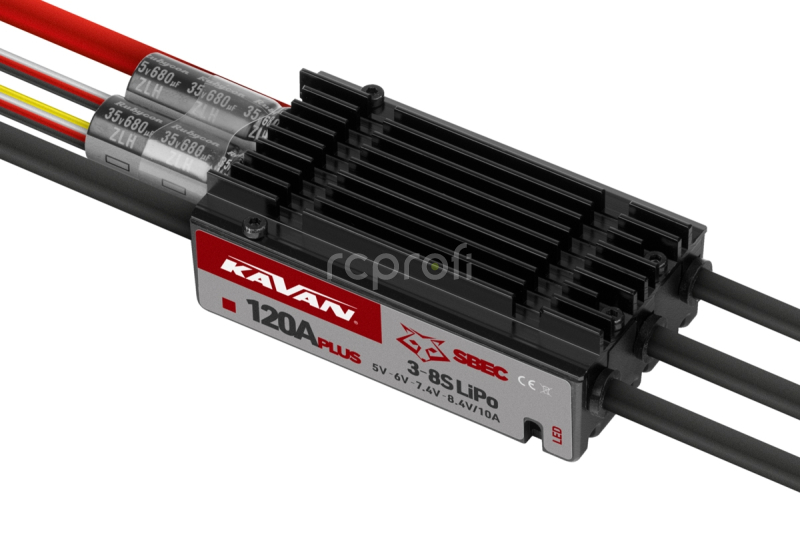

Nová generace programovatelných mikroprocesorových regulátorů KAVAN pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruovaná s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti při zachování velmi jednoduché a pro uživatele přátelské obsluhy. Slouží k ovládání otáček střídavých elektromotorů v rekreačních a sportovních modelech letadel při napájení z akumulátorů LiPo/Li-ion/LiFe i NiCd/NiMH. Regulátor je vybaven výkonným spínaným stabilizátorem napájení BEC zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží LED programovací karta KAVAN PRO (slouží i pro programování regulátorů řady KAVAN PRO), která se prodává zvlášť.

POPIS A FUNKCE REGULÁTORU

• Regulátor vybavený vysokovýkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 96 MHz.
• Technologie optimalizovaného řízení DEO (Driving Efficiency Optimization) významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
• Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 3-8S LiPo.
• Pro napájení z akumulátorů NiCd, NiMH, LiPo, Li-ion, LiFe
• Výkonný spínaný stabilizátor napájení BEC s volitelným napětím 5,0 V/6,0 V/7,4 V/8,4 V se zatížitelností až 10 A.
• Nastavitelné časování pro optimální přizpůsobení danému motoru.
• Nastavitelný obvod PCO - odpojování motoru při poklesu napájecího napětí.
• Režimy rozběhu Normal/Měkký/Velmi měkký jsou vhodné pro motory s přímým náhonem i s převodovkou.
• Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
• Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, tepelná ochrana kondenzátorů, ochrana proti přetížení, nadproudová ochrana, ochrana při nenormálním napájecím napětí a ochrana při ztrátě řídícího signálu účinně prodlužuje životnost regulátoru.

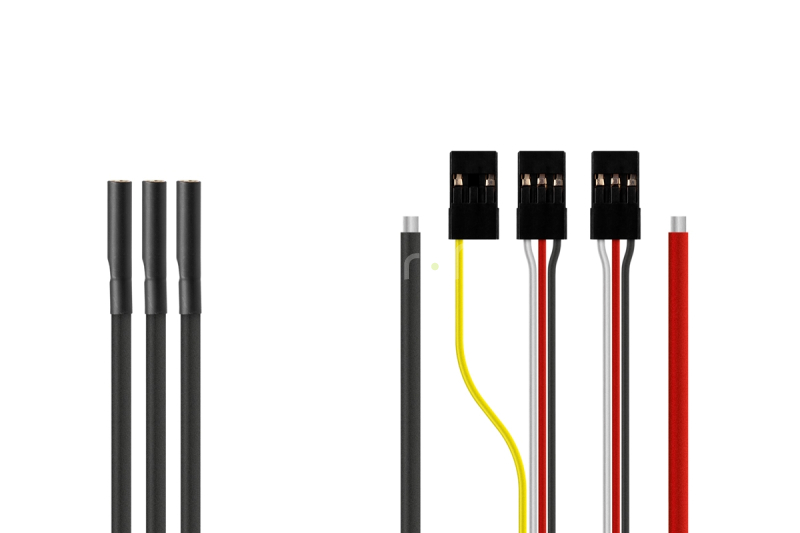

• Zvláštní programovací kabel pro připojení regulátoru k LED programovací kartě KAVAN PRO uživateli umožňuje regulátor programovat kdykoliv a kdekoliv.
• Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

• Typ brzdy: Brzda vypnuta, normální brzda (s intenzitou brzdění nastavitelnou ve 3 úrovních), reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem, reverzní otáčky motoru se ovládají ovladačem plynu), lineární reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s proporcionálním ovladačem, se kterým se ovládají reverzní otáčky motoru).
• Síla brzdy: Intenzita brzdění je nastavitelná na 60, 90 nebo 100% pro režim „Normální brzda“.
• Způsob odpojení motoru: Měkké vypnutí: Regulátor postupně sníží výkon na 60% plného výkonu během 3 sekund po aktivaci napěťové ochrany. Tvrdé vypnutí: Motor je okamžitě vypnut.
• Počet článků LiPo: Doporučujeme nastavovat ručně pro 100% spolehlivou funkci napěťové ochrany. Regulátor automaticky vypočítá počet článků připojeného akumulátoru dle pravidla „3,7 V na článek“, pokud zvolíte automatickou detekci.
• Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná na 2,8 V/článek, 3,0 V/článek nebo 3,4 V/článek; ochranu je také možné zcela vypnout.
• Rozběh: Určuje odezvu plynu při skokové akceleraci z 0% na 100%. Normální/Měkký/Velmi měkký rozběh odpovídá době náběhu cca 200 ms/500 ms/800 ms.
• Časování: Nastavitelné na 5, 15 nebo 25°.
• DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout; může přinést lepší linearitu nebo plynulejší odezvu plynu.
• Vyhledávací režim: Může pomoci při vyhledávání modelu, který přistál v nepřehledném terénu - regulátor při plynu staženém na nulu po přednastavenou dobu způsobuje pípání motoru.
• Napětí BEC: Umožňuje nastavit výstupní napětí BEC na 5,0 V/6,0 V/7,4 V/8,4 V.

OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 20%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
• Tepelná ochrana: Pokud teplota regulátoru překročí 120°C, regulátor omezí výstupní výkon na 60% (je-li nastaveno měkké vypnutí motoru) nebo motor úplně vypne (je-li nastaveno tvrdé vypnutí).
• Ztráta signálu plynu: Regulátor ihned vypne motor, pokud signál chybí po dobu 0,25 s. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
• Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu.
• Napěťová ochrana: Jakmile napětí pohonného akumulátoru klesne pod nastavenou prahovou úroveň, spustí se napěťová ochrana regulátoru. Regulátor omezí výstupní výkon na 60% (je-li nastaveno měkké vypnutí motoru) nebo motor úplně vypne (je-li nastaveno tvrdé vypnutí).
• Ochrana při abnormálním napájecím napětí: Pokud napětí pohonného akumulátoru není v povoleném rozmezí pro regulátor, spustí se ochrana při abnormálním napájecím napětí; regulátor bude signalizovat výstrahu pípáním motoru.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo KAVAN LED programovací karty PRO.
