Charakteristika

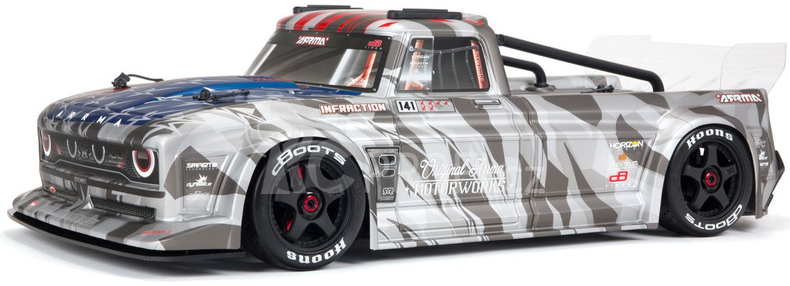

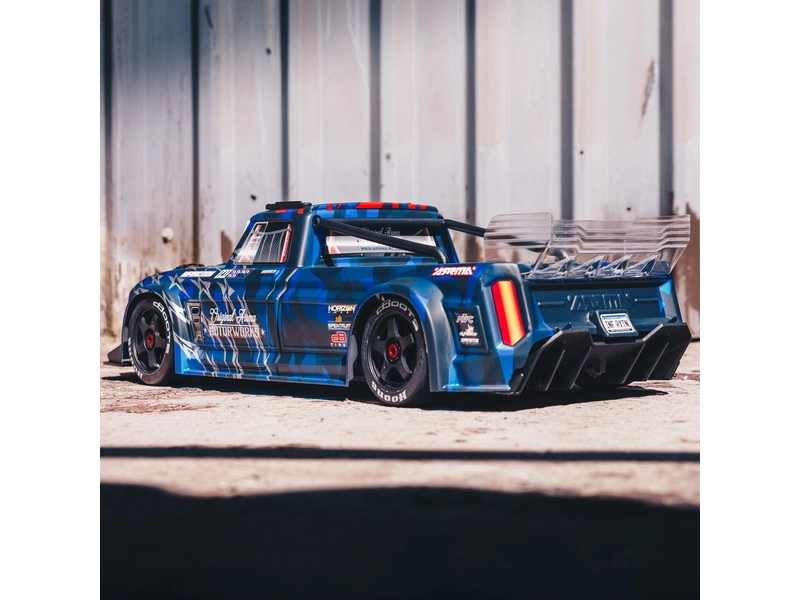

RC model auta Arrma Infraction, v provedení Street Bash pro jízdu na šotolině, trávě a tvrdých površích, rychlostí až 120 km/h. Model je snadno říditelný díky elektronické stabilizaci AVC. Elektronika Spektrum Smart. Speciální ruční brzda pro driftování.

Obsah balení

Balení obsahuje sestavený RC model auta Arrma Infraction Resto Mod 6S BLX 1:7 RTR s nabarvenou karosérií a s komponenty: střídavý motor Spektrum™ Firma 4074 2050ot/V, regulátor Spektrum™ Firma™ 150A Smart BL 3S-6S, servo řízení Spektrum™ S905 38kg.cm@6V servo řízení Arrma ADS-15M V2 15kg, Spektrum přijímač SR6110AT DSMR 6CH AVC s telemetrií. Vysílač DX3™ 2,4 GHz. Nářadí - křížový klíč, imbus 1.5mm, 2.0mm, 2.5mm, 3.0mm, 5.0mm. vícejazyčný manuál v angličtině, němčině a francouzštině a návod v češtině.

Charakteristika

Arrma Infraction v měřítku 1:7, je výkonný RC model, který jede rychlostí až 120 km/h. Model s náhonem na všechna kola 4x4, je zejména vhodný na tvrdé povrchy jako je asfalt, či beton. Poradí si také se šotolinovými povrchy, nízkou trávou a lehkým rovinatým terénem. Model obsahuje dálkově řízenou ruční brzdu, kterou zabrzdíte zadní nápravu. To Vám umožní snadné driftování s modelem. Pokročilá aerodynamika předního nárazníku, zadního difuzoru a spoileru vytváří přítlak, který zlepšuje ovladatelnost modelu. Pneumatiky dBoots® Hoons ™ s vysokou přilnavostí jsou nalepeny na realistických 5-ti paprskových kolech.

Základem je šasí, které tvoří 3mm eloxovaný hliníkový (6061-T6) podvozek se středovou výztuhou pro zvýšení pevnosti a tuhosti. Vysoce výkonný pohon 4X4 je vybaven odolnými ocelovými hnacími hřídelemi a celokovovými diferenciály. Posuvná lišta motorového lože umožňuje rychlý a snadný přístup k motoru. Velké nárazníky, olejové tlumiče na černě eloxovaných předních a zadních věžích udržují pneumatiky dBoots® Hoons pevně usazené na trati. Hotová karoserie přichází s novým matným efektem, úžasným designem, výztuhou a zadním nastavitelným přítlačným křídlem.

RC model auta Infraction 6S BLX pohání střídavý motor Spektrum® Firma™ 4074 2050Kv, voděodolný* regulátor Spektrum® Firma™ 150A, servo řízení ADS-15M a servo ruční brzdy S650. RC souprava Spektrum™ DX3 je vybavena funkcí AVC® Active Vehicle Control™ (elektronická stabilizace), kterou budete potřebovat při rychlé jízdě, ostré zatáčce nebo při skocích bez toho, abyste museli ubírat plyn. K uvedení do provozu je nutné doplnit dvě pohonné baterie 2S nebo 3S LiPol s konektory IC5™ nebo EC5™, vhodný nabíječ a 4 ks baterie typu AA do vysílače.

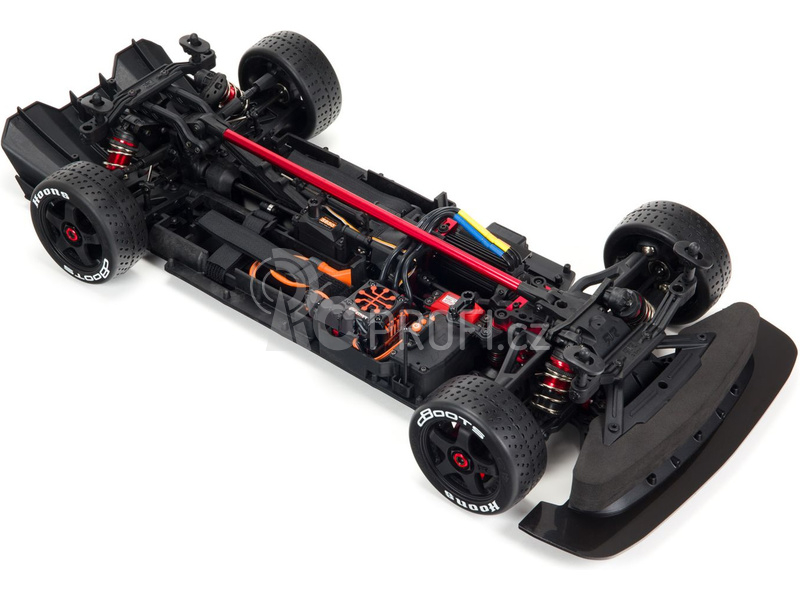

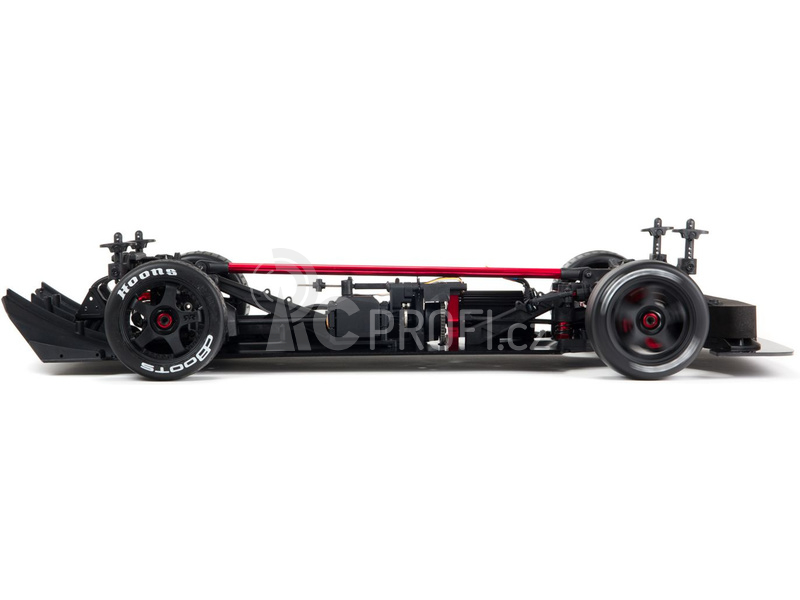

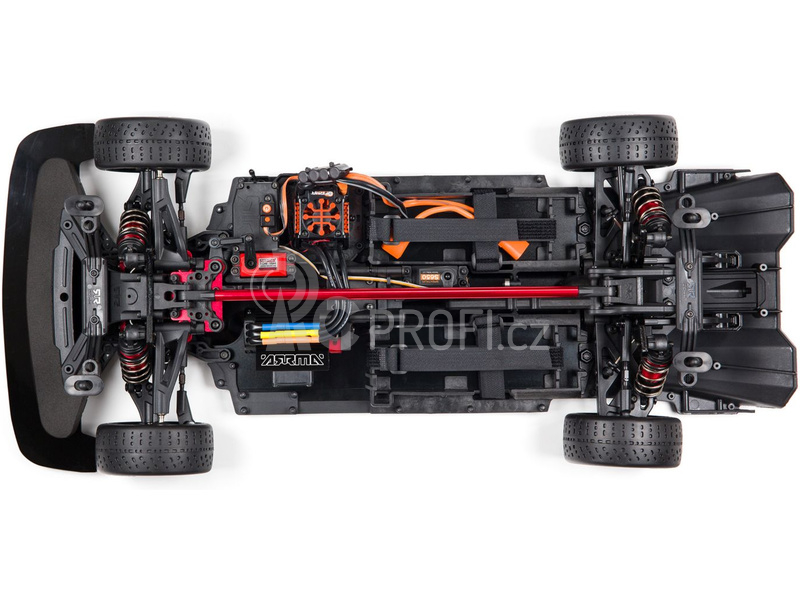

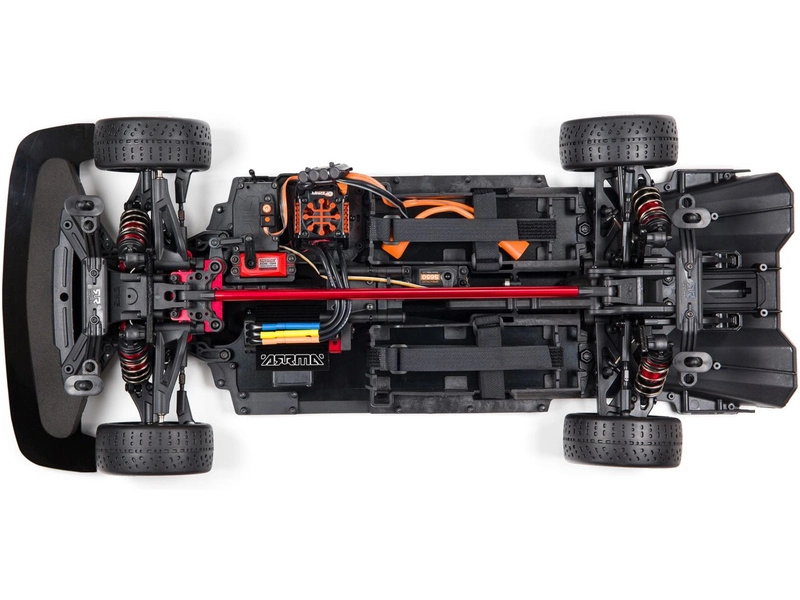

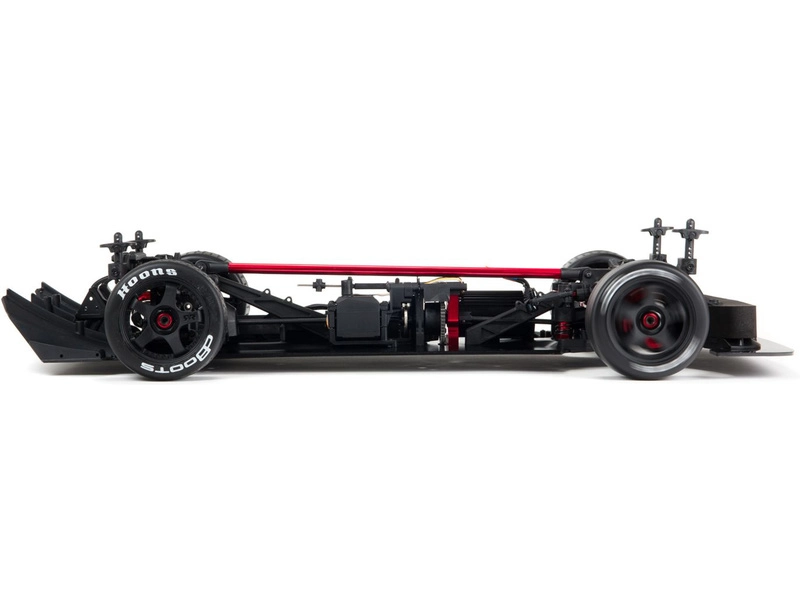

Šasi se středovou výztuhou

Kostru modelu tvoří hliníkové šasi (6061-T6) plyne přecházející do předního nárazníku a zadního difuzoru. Rozmístění komponentů zaručuje vynikající rozložení hmotnosti a nízké těžiště. Maximální odolnost a kompaktnost šasi umožňuje středová výztuha mezi věžemi tlumičů.

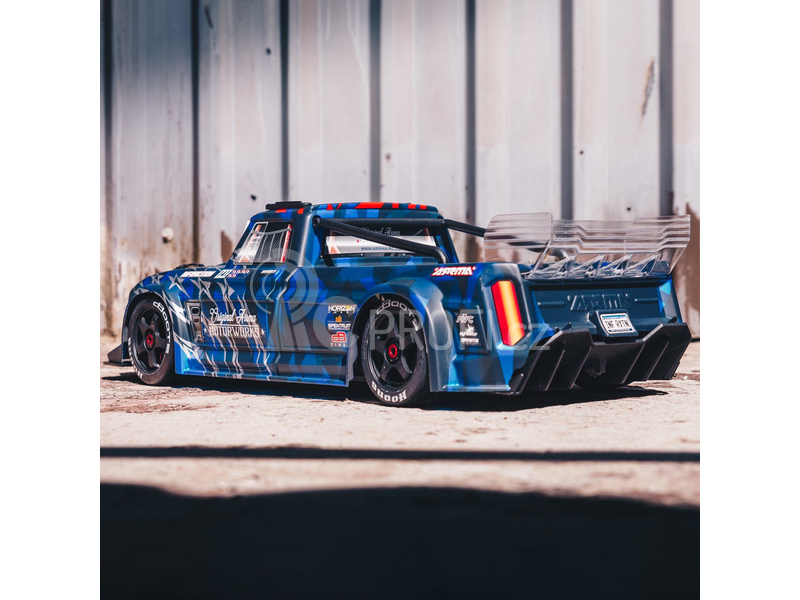

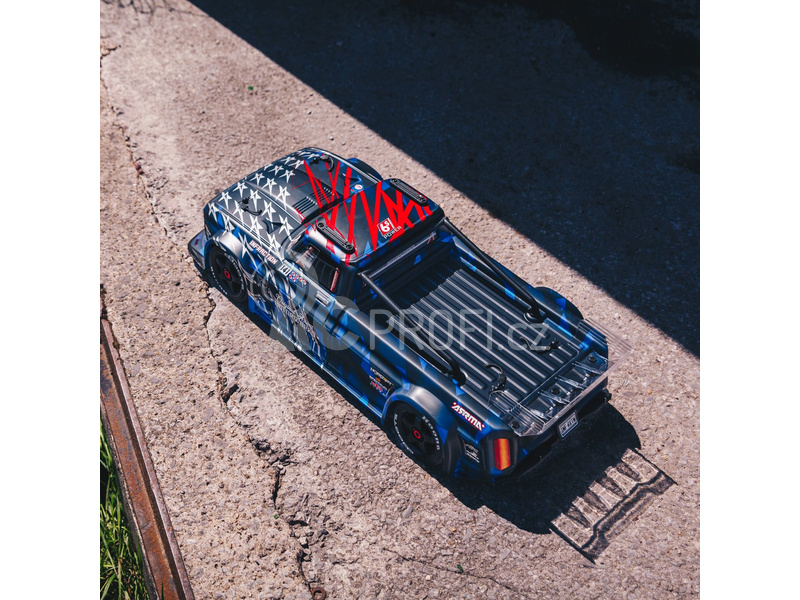

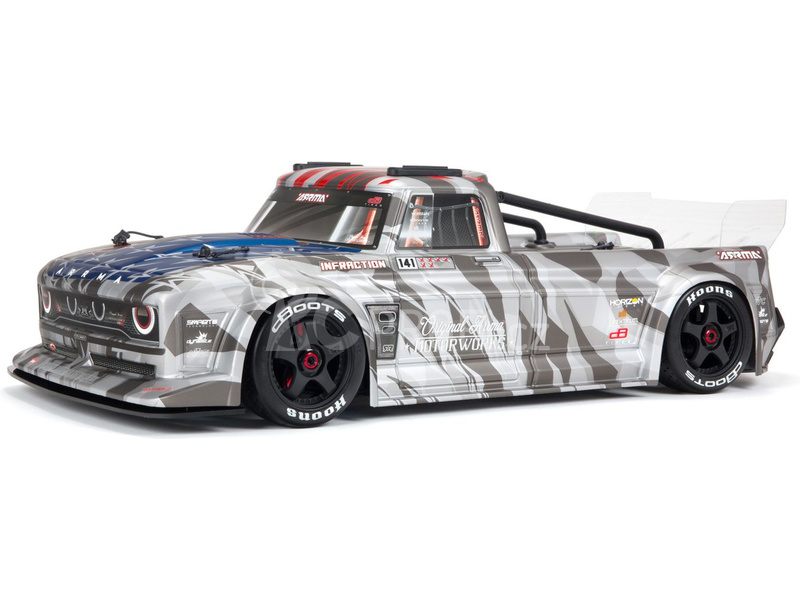

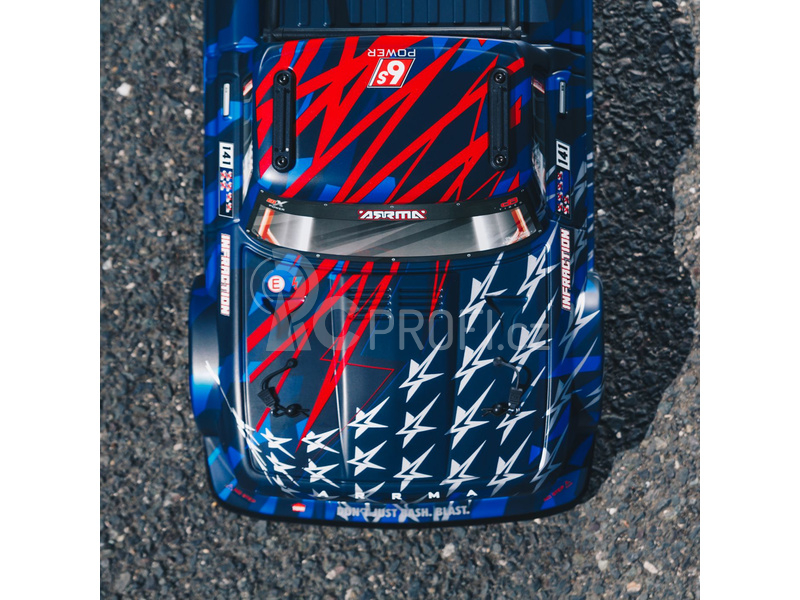

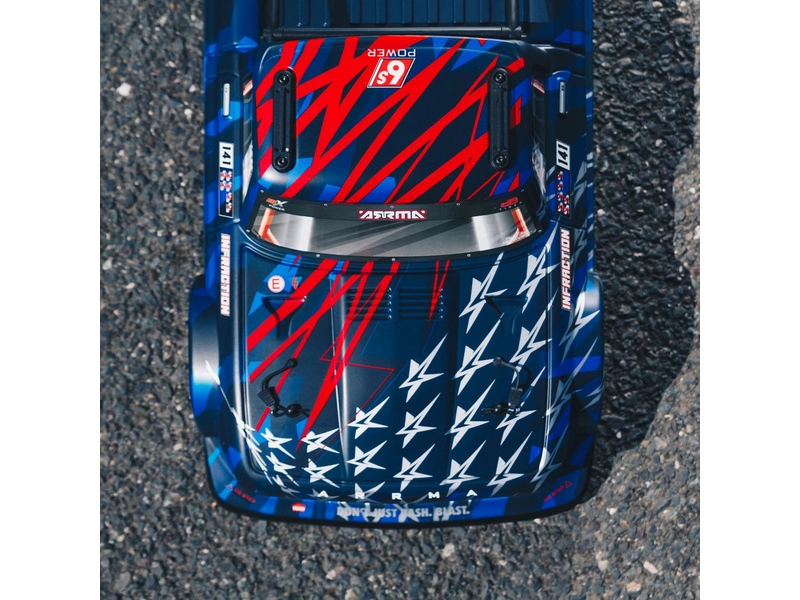

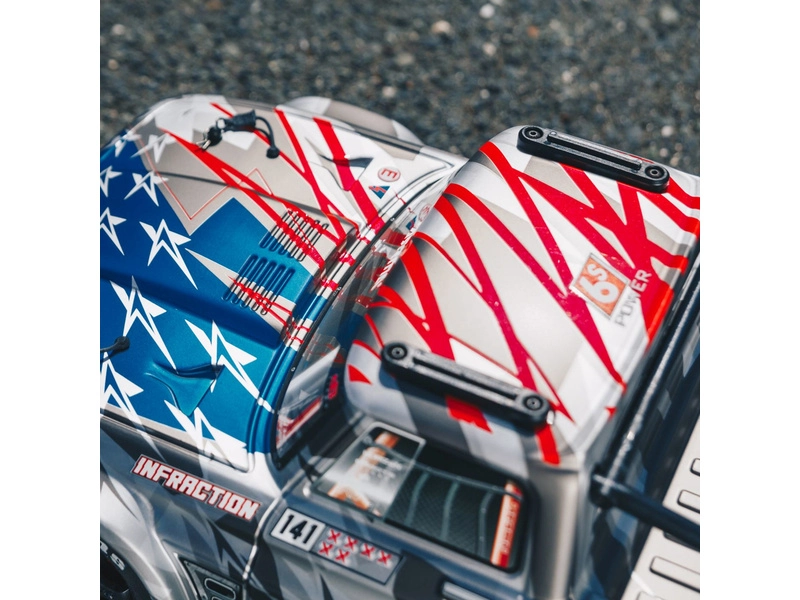

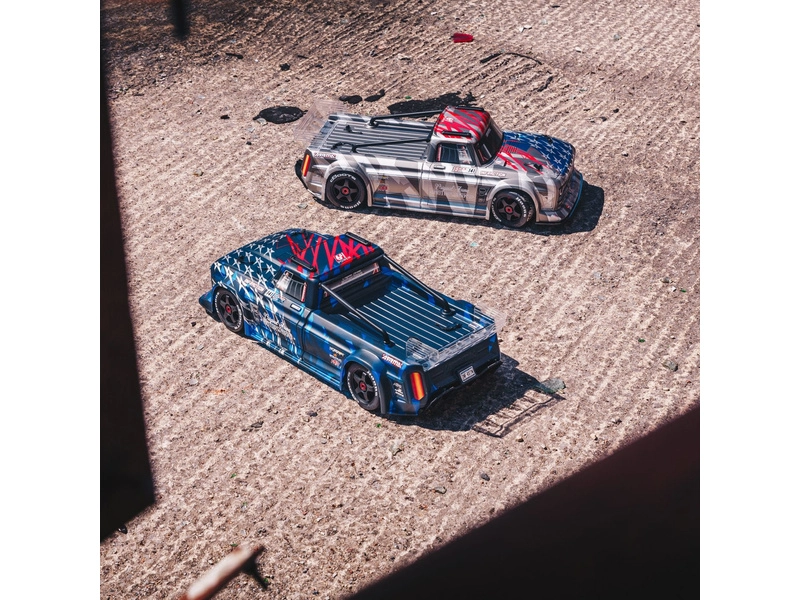

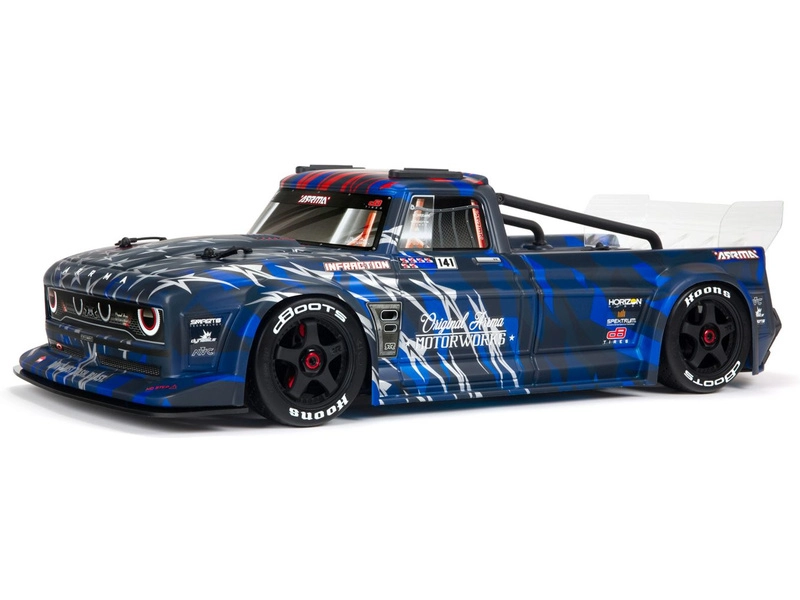

Nový design karoserie

Dvě nové svěží barvy karoserie s matným efektem a detailními nálepkami ve stylu REST MOD. Pokud dojde k tomu, že se auto ocitne koly vzhůru, má karosérie prvky ochrany proti poškození, které by měly zabránit větším škodám. Na střeše jsou plastové výstupky a za kabinou jsou plastové výztuhy, které tvoří oporu karoserie.

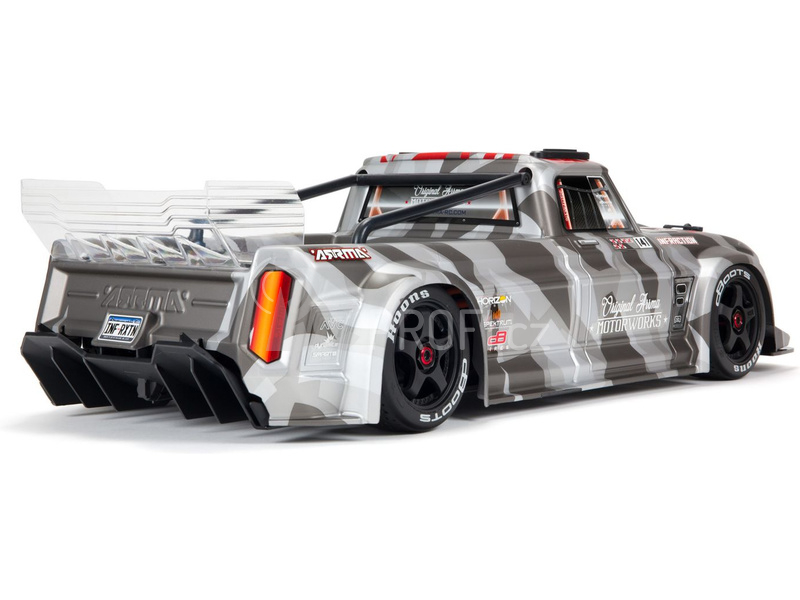

Vylaďte si zadní přítlak

Auto, které jezdí vysokou rychlostí, musí mít nainstalovány pomocné aerodynamické prvky na karosérii. Základním je přítlačné křídlo zadní nápravy, které si můžete naladit podle potřeby.

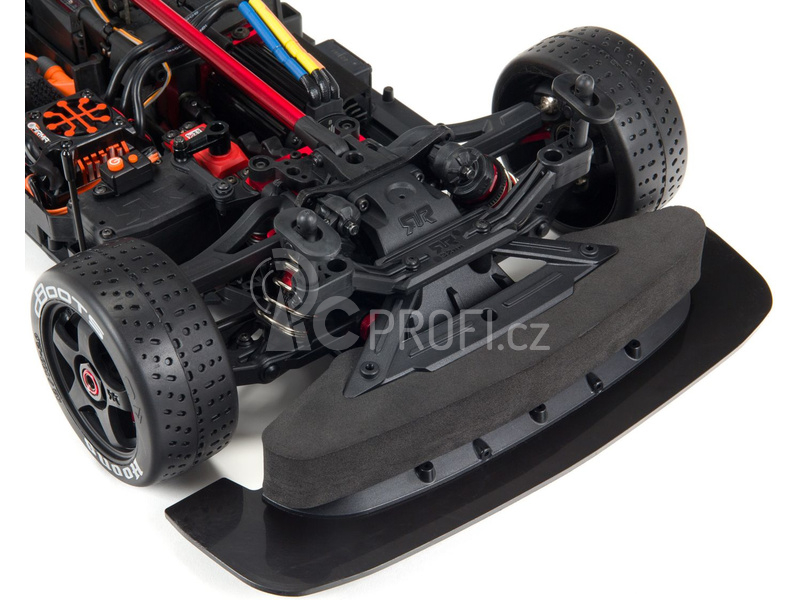

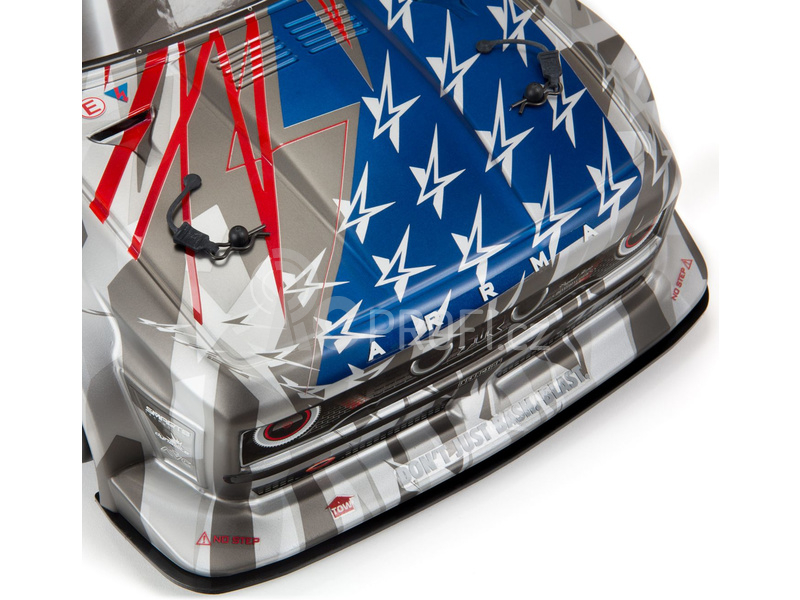

Aerodynamika

Celý přední nárazník je řešen s ohledem na efektivní aerodynamické působení karosérie jako optimální přítlačné těleso, které zajistí styk s podkladem a dobrou adhesi pneumatik na vozovce. Aerodynamicky je tvarovaná také zadní část podvozku, tvořící difuzor s účinnou přítlačnou silou.

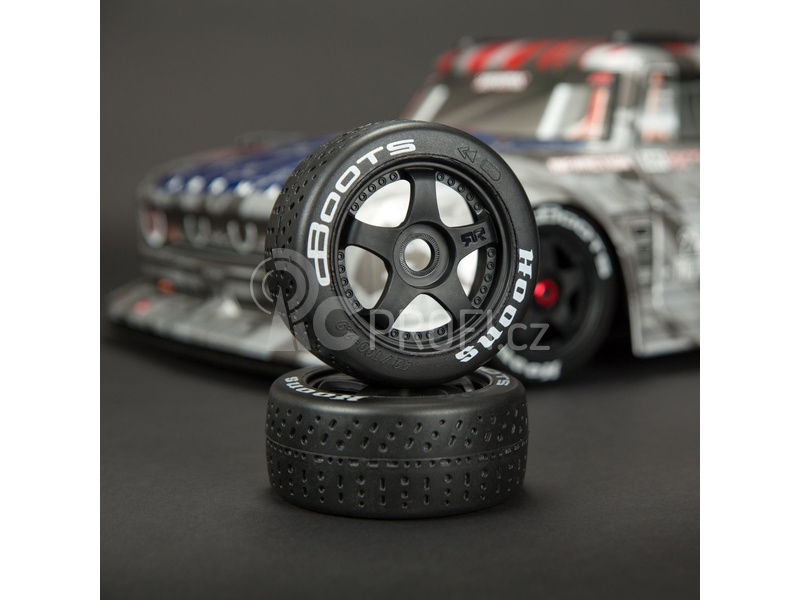

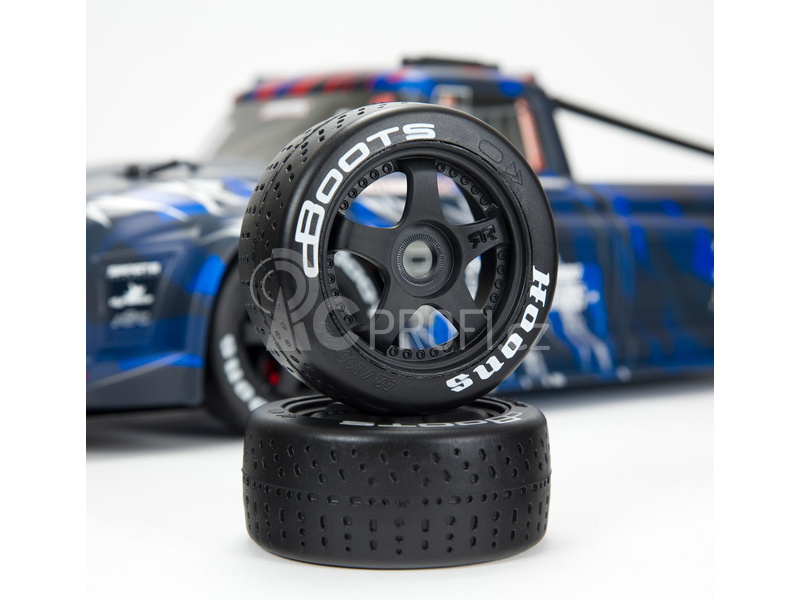

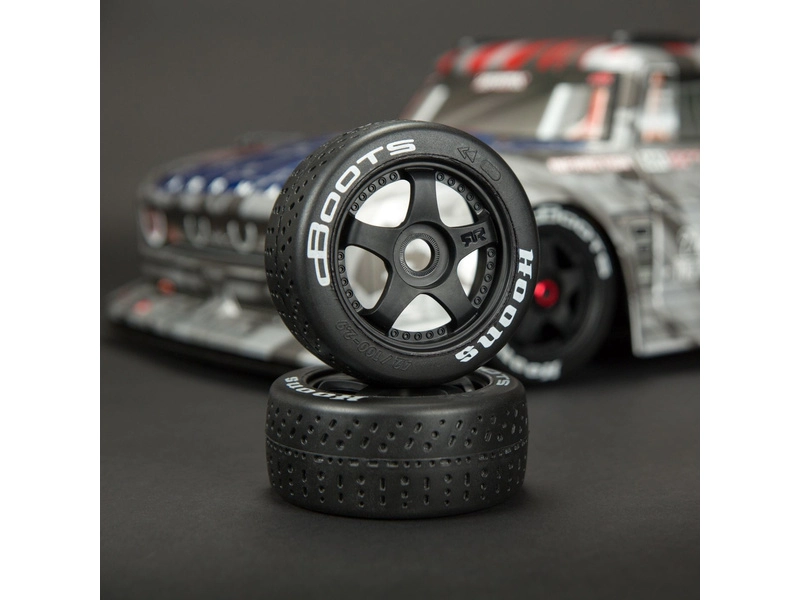

Agresivní vzhled dBoots HOONS

Pneumatiky dBoots® HOONS 100mm jsou určeny pro extrémní jízdu po silnici i v terénu, namontovány jsou na 5-paprskových discích o průměru 83mm. Unašeč 17 mm.

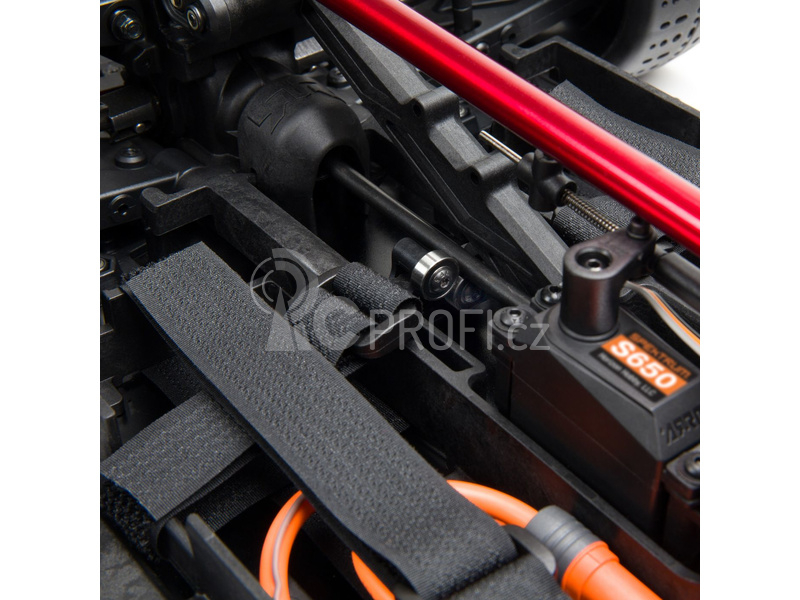

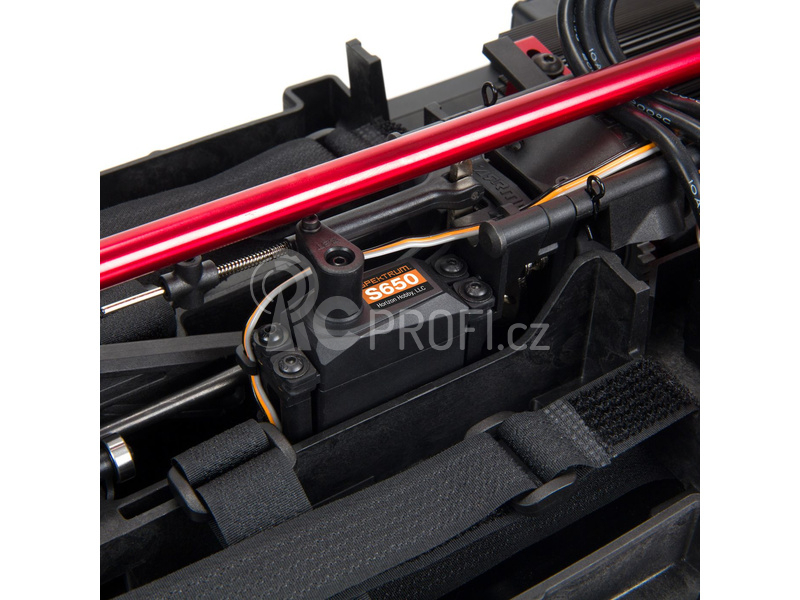

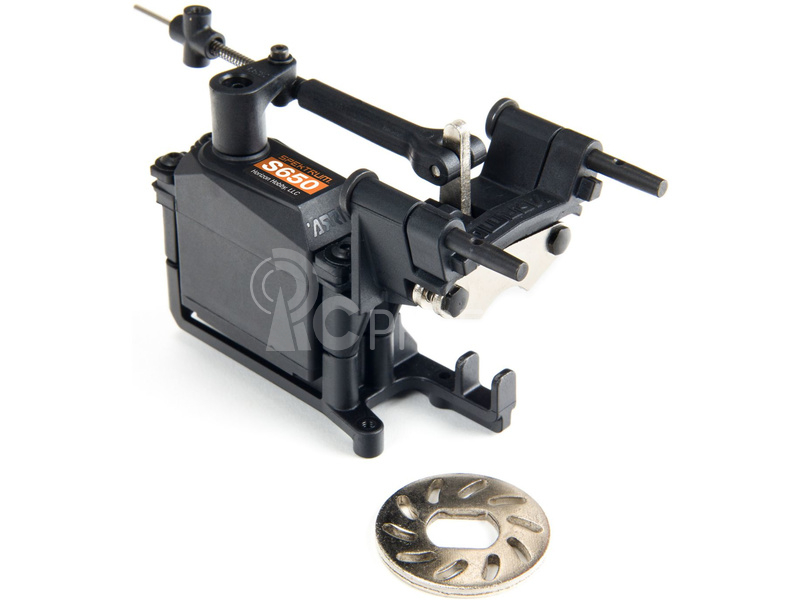

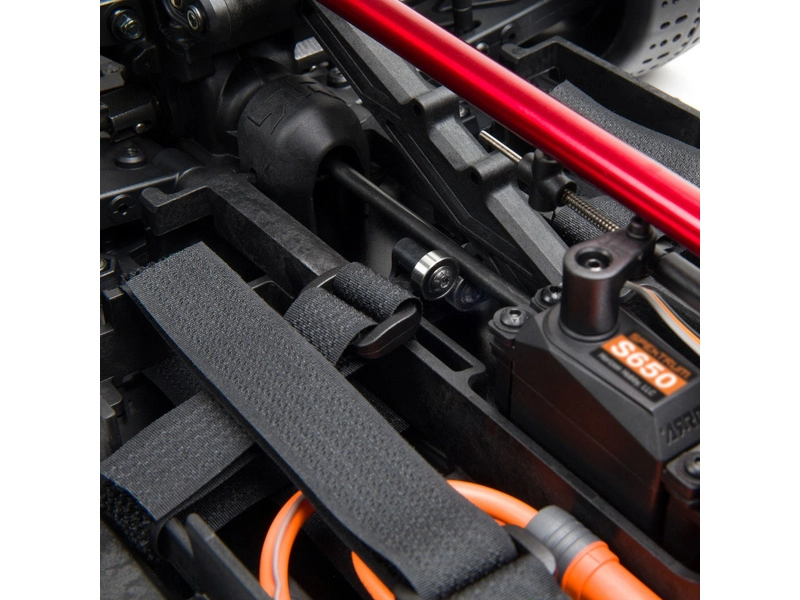

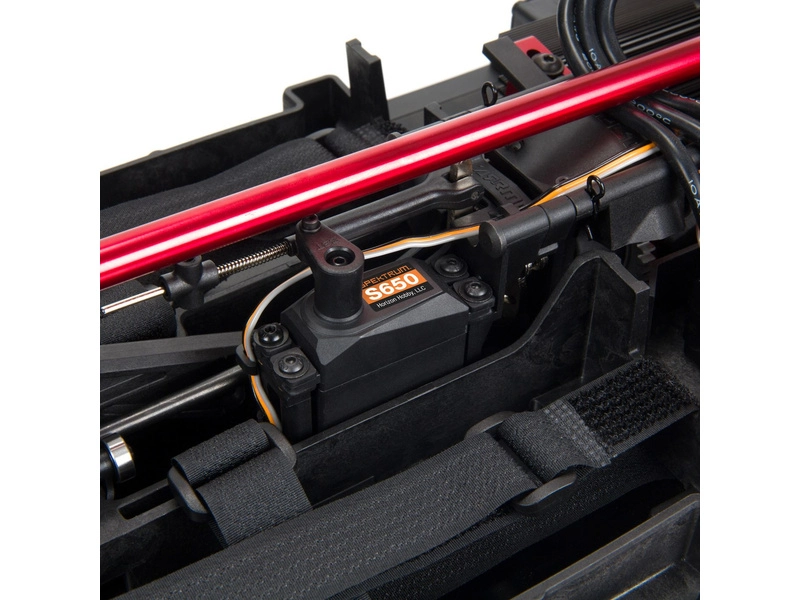

Ruční brzda

Specialitou toho modelu je ruční brzda, která se dálkově ovládá přes vysílač. Modul ruční brzdy obsahuje servo S650 a diskovou brzdu, jež přibrzdí zadní nápravu tak jako u skutečného auta. Můžete se tak naučit projíždět zatáčky smykem jako opravdový profesionál.

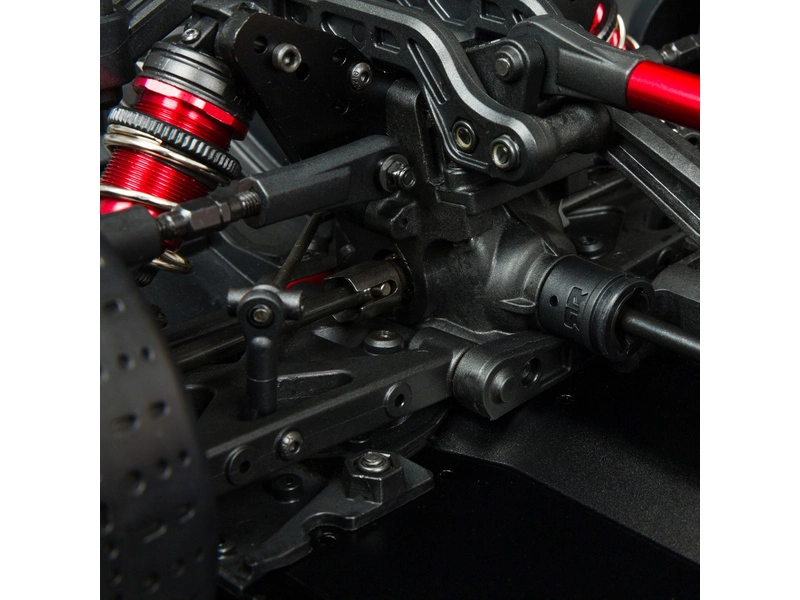

Velké hliníkové olejové tlumiče

Tlumiče se zásadním způsobem podílí na jízdních vlastnostech auta, proto se na nich rozhodně nešetřilo. Konstrukce je speciálně vyladěna pro optimální jízdní vlastnosti, hliníkové tělo, kvalitní ocelové pružiny a nastavitelná tuhost odpružení.

Antivibrační podpěra

Aby při vysokých otáčkách středové hnací hřídele nedocházelo k vibracím, je podepřena podpěrou s ložisky. Nejenom že dojde ke tlumení vibrací, ale i ke zvýšení životnosti hnacího ústrojí.

Tuhost, pevnost

Pečlivým vývojem prošly pevnostní komponenty modelu, jako hnací hřídele, ramena náprav, apod.

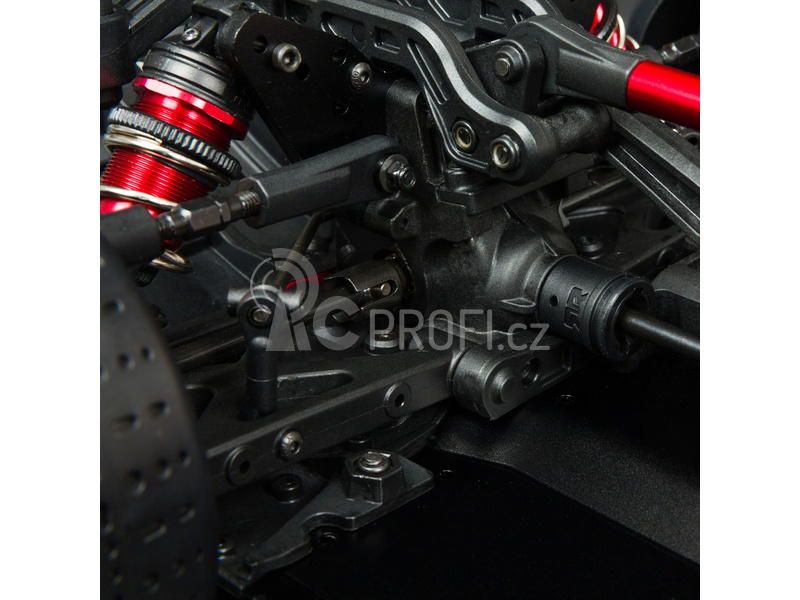

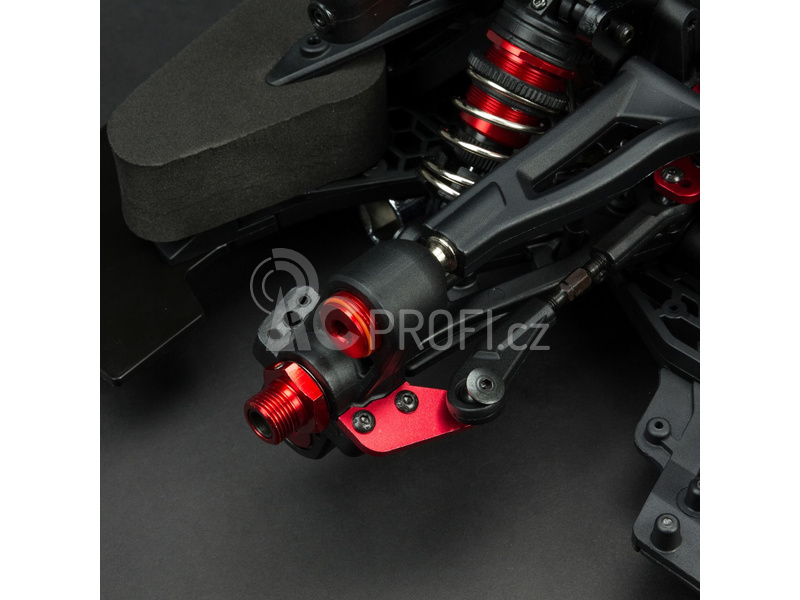

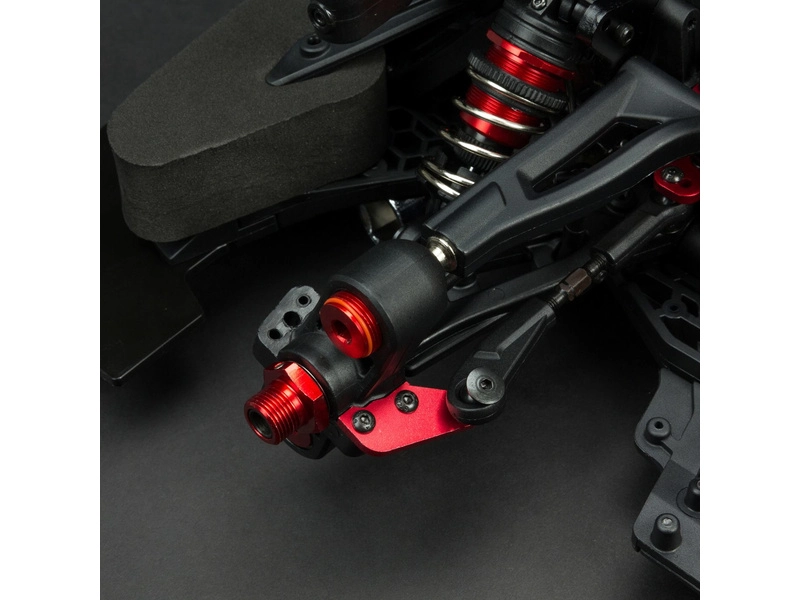

Kulové čepy těhlic

Těhlice jsou uloženy na velkých kulových čepech, u kterých se vůle vymezuje pomocí stavěcích kroužků. Aby nedošlo ke vniknutí prachu, je na kroužcích O-kroužek. Páka řízení je hliníková, kulový čep díky speciální hlavě nemůže vyskočit z kuličky.

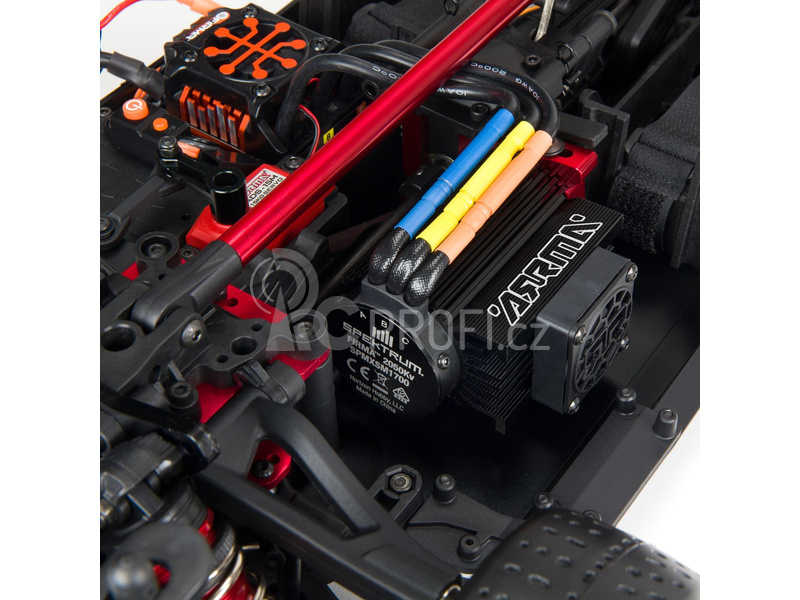

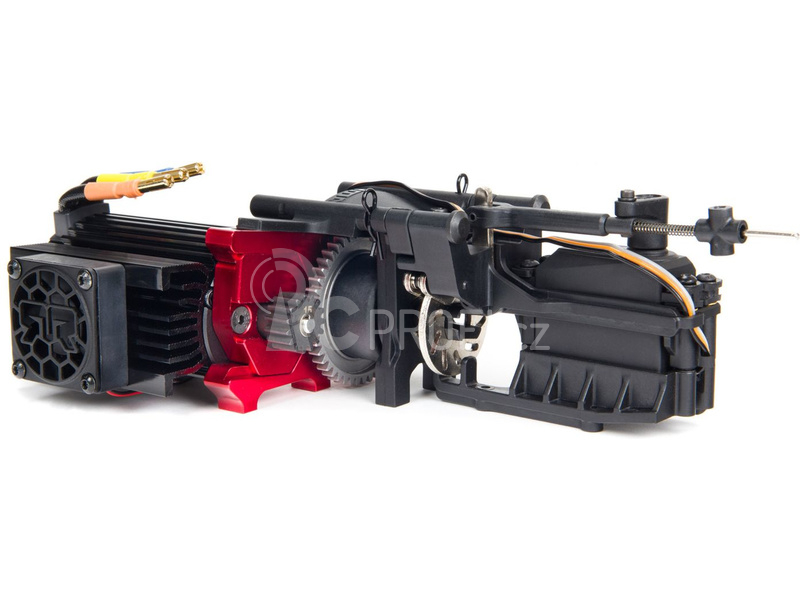

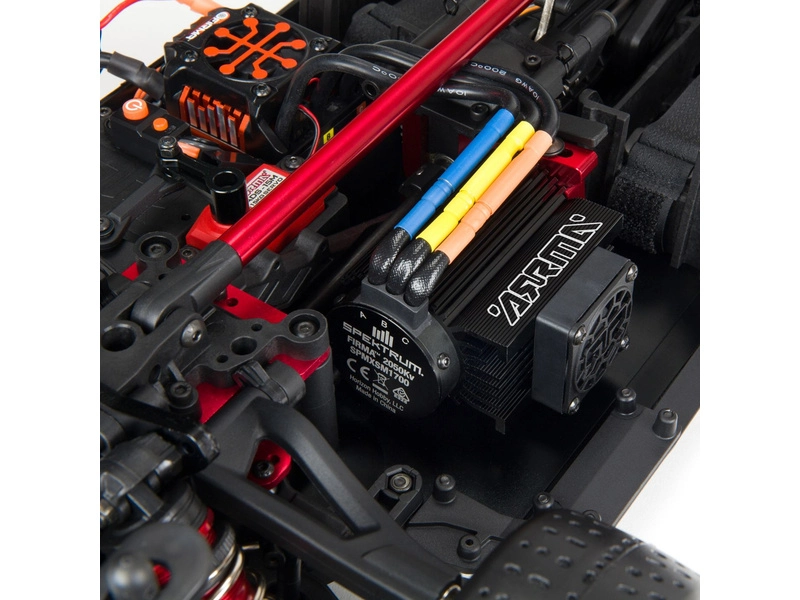

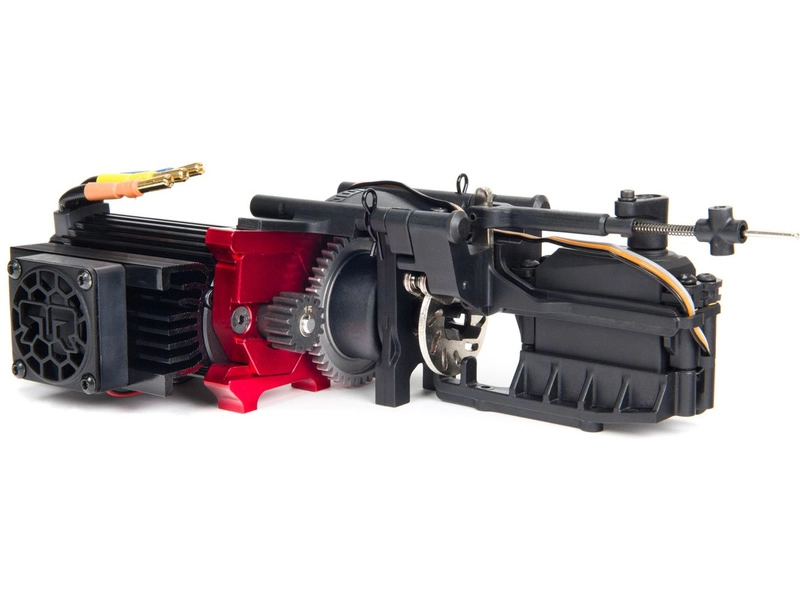

Chladič motoru a regulátoru

Výkonný motor a regulátor mají jako chlazení použit masivní žebrovaný chladič, doplnění o aktivní ventilátor. Výkonové komponenty si tak udrží dobrou provozní teplotu.

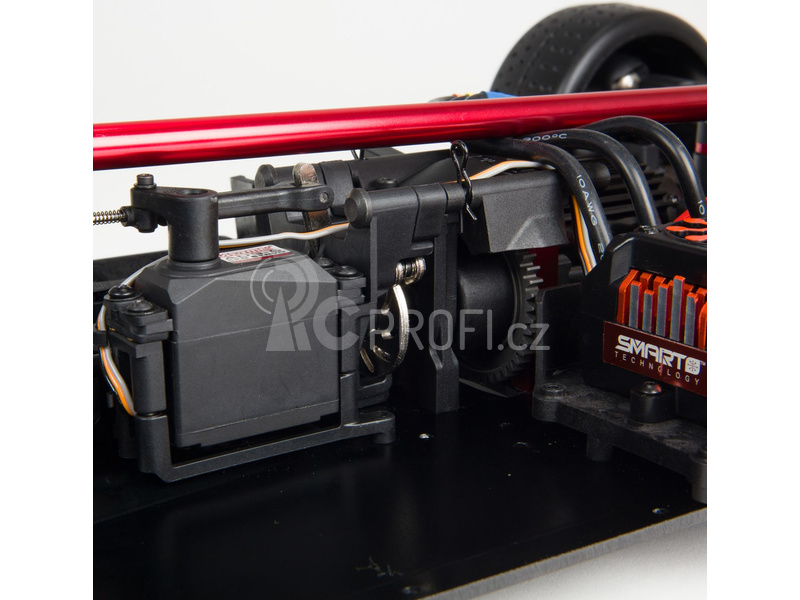

Voděodolné servo s kovovými převody

Servo řízení ADS-15M s momentem 15kg.cm při 7,4 V je vysoce výkonné servo řízení ve voděodolném* provedení a s kovovými převody. Servo má standardní rozměry 41 x 20 x 38 mm.

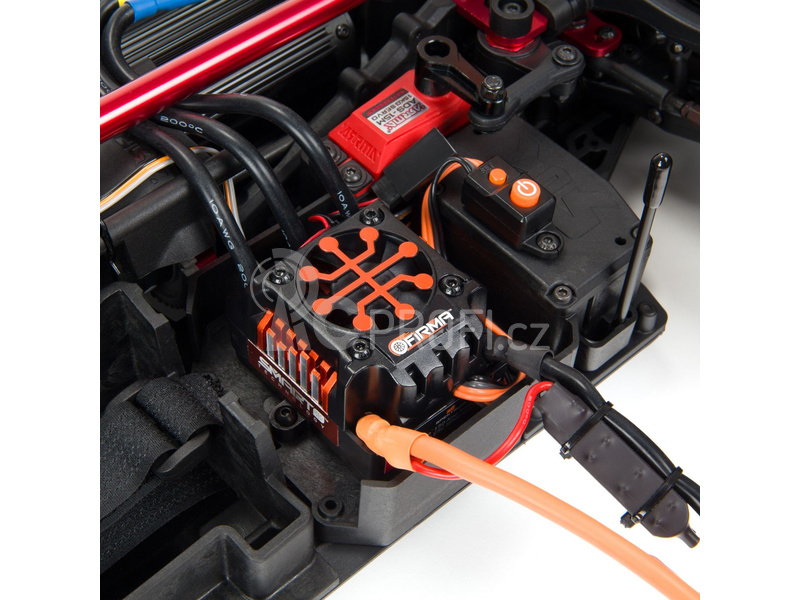

Střídavý regulátor SPEKTRUM™ FIRMA™ 150A SMART 3S-6S

Řízení modelu zajišťuje moderní regulátor SPEKTRUM™ FIRMA™ 150A SMART s 32-bitovým mikrokontrolérem ARM Cortex M4, který je schopen snímat kompletní telemetrii a přenášet ji do přijímače pomocí integrovaného vodiče v novém konektoru IC5. Data jsou přenášena přes protokol SRXL2. Informace o typu, teplotě a napětí článků baterie regulátor načítá přímo ze Smart baterie. V reálném čase je k dispozici proud, teplotu, celkové napětí baterie, napětí jednotlivých článků baterie, teplota baterie, zbývající kapacita a otáčky motoru.

Elektronika je kompletně zalita ve speciální zalévací hmotně, která brání vstupu vlhkosti* či nečistot do elektroniky. Regulátor se zapíná a nastavuje tlačítky, které jsou pod pryžovým krytem.

• Regulátor obsahuje rychlý a výkonný 32bitový procesor ARM M4
• Regulátor je voděodolný*
• Nadproudová ochrana, tepelná ochrana, failsafe
• Automatické odpojení LiPol při nízkém napětí
• Robustní plastové pouzdro, hliníkový chladič s ventilátorem pro vysokou účinnost
• Nastavitelný vysoce výkonný BEC
• Vysoce odolné konektory IC5™, kompatibilní s konektory EC5™

Výkonný motor

• Motor Spektrum Firma 2050Kv 4074
• Napájení až 6-ti články LiPo
• Hliníkový plášť s černým eloxováním a vygravírovaným logem Spektrum
• Čtyřpólové provedení pro hladký chod a vysoký moment
• Hřídel o průměru 5 mm je uložena v kuličkových ložiscích
• Motor je z výroby osazen 4 mm zlacenými konekotory konektory pro spolehlivé připojení
• Drážka na konci hřídele motoru umožňuje bezpečnou montáž pastorku

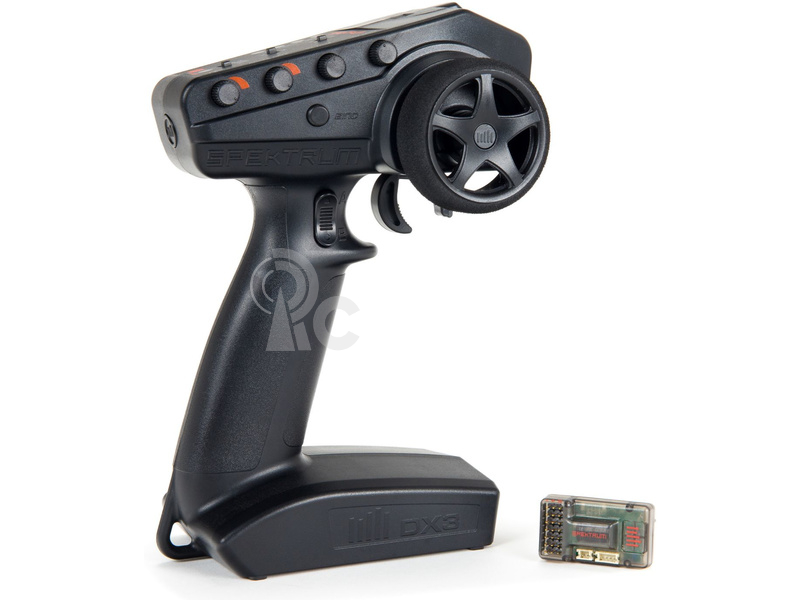

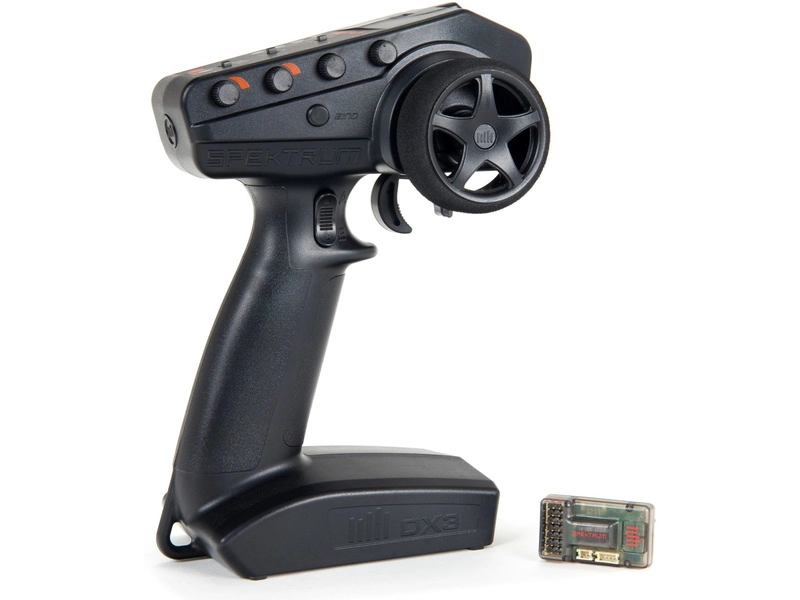

RC vysílač Spektrum DX3 2.4GHz DSMR

Nový RC vysílač Spektrum DX3 má 3 kanály a je kompatibilní se stabilizačním systémem Spektrum AVC a telemetrií Spektrum Smart. Vynikající dosah, super rychlá odezva a vysoká odolnost proti rušení díky exkluzivní technologii Spektrum DSMR. Rychlé nastavení potřebných parametrů.

• LED indikace stavu nabití pohonných Smart akumulátorů v modelu
• Podpora stabilizačního systému Spektrum AVC
• Možnost nastavení reverzu, velikosti výchylek a funkce 3. kanálu
• Trim kanálu plynu a řízení
• Díky omezovači plynu můžete dětem omezit maximální rychlost modelu
• Ergonomický, lehký
• Volant s pěnovou obručí pro pohodlné držení

Přijímač SR6110AT

6-kanálový RC přijímač Spektrum SR6110AT s modulací DSM2/DSMR. Má vynikající dosah a odezvu, zejména v místech, kde je více systémů pracujících v pásmu 2,4 GHz. Přijímač je vybaven patentovaným systémem Spektrum AVC (Active Vehicle Control) a plným dosahem telemetrie. Přijímač podporuje technologii Spektrum Smart. Elektronika přijímače je chráněna speciálním lakem, který zamezuje přístupu vlhkosti či nečistot.*

Technologie Spektrum SMART

Model je vybaven komponenty s technologií Spektrum Smart, která nabízí více informací o modelu, jednodušší obsluhu a péči o akumulátory. Všechny komponenty SMART, včetně baterií, jsou schopné spolu komunikovat a přenášet telemetrii.

Obsažený vysílač DX3 zobrazuje stav nabití akumulátoru v modelu.

Jako tuning můžete zobrazit kompletní telemetrii (otáčky, rychlost, teplota a další):

• Doplněním BT modulu do setového vysílače DX3, který umožní spojení modelu s přehlednou grafickou aplikací Spektrum Dashboard v telefonu, či tabletu.
• Použitím univerzálního vysílače Spektrum s displejem, např DX5C.

Více informací o technologie Smart naleznete v našem blogu. Přehled kompatibilních vysílačů zde.

Technologie AVC (Active Vehicle Control)

Technologie AVC je pokročilou technologií Spektrum od Horizon Hobby, pro RC modely aut. Tento stabilizační systém přináší zcela nový způsob řízení RC aut. AVC technologie využívá senzory pro korekce řízení a současně plynu. Díky vhodným zásahům do řízení a výkonu motoru je výsledkem je plynulejší jízda, stabilní chování na rovině i v zatáčkách a bezpečnější držení stopy. Samozřejmostí je měnitelná citlivost řízení včetně možnosti jejího vypnutí a nechat tak vše v rukou jezdce.

Nové konektory IC5

Nové konektory IC5 mají moderní konstrukci s důrazem na bezpečnost a jednoduchost. Kontakty jsou tvořeny zlacenými kolíky a dutinkami o průměru 5 mm.

Jak již bylo uvedeno, konektory byly navrženy s důrazem na bezpečné a jednoduché používání. Konektory nelze přepólovat, kontakty i pájené spoje jsou překryty plastovým obalem. Konektor IC5 je zpětně kompatibilní s EC5.

Vlastnosti auta INFRACTION 6S BLX

• Všestranný Street Basher s využitím provozu On-a Off road
• Dosáhne rychlost 128km/h s baterií 6S LiPo (2x 3S LiPo)
• Nová ruční brzda, pro brzdění zadní nápravy
• S náhonem 4X4 jezděte na asfaltu, štěrku, písku nebo na krátké trávě
• Karosérie je hotová nabarvená, s matným efektem
• Nastavitelné zadní křídlo umožňuje vyladit aerodynamický přítlak
• Přední nárazník a tvar karosérie pomáhá vytvářet přítlak
• Podvozek je z 3mm eloxovaného pevnostního hliníku 6061-T6
• Středová výztuha podvozku zajistí maximální odolnost šasi
• Snadno přístupné lože pro rychlé vyjmutí motoru

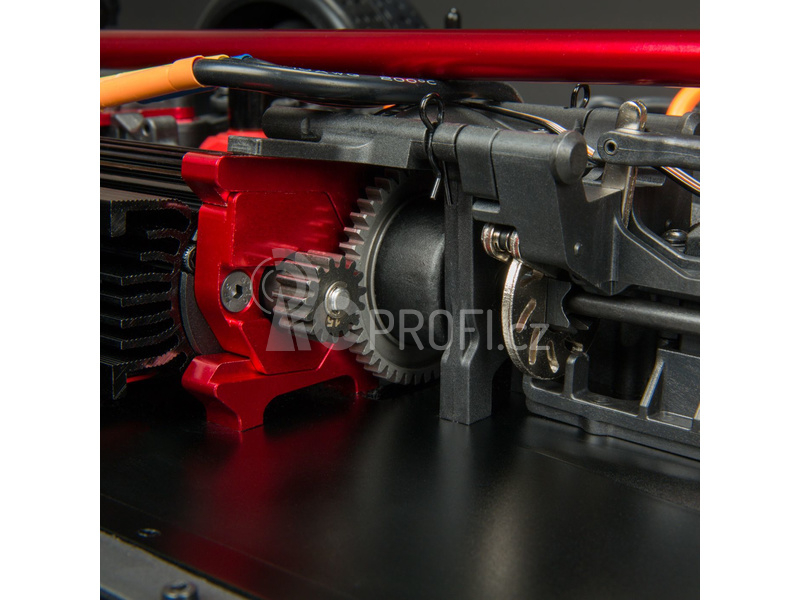

• Vylepšený profil kovového ozubení
• Opora z kuličkových ložisek pro středovou hřídel
• Voděodolná* krabička přijímače
• Účinný velký servosaver
• Náhon 4X4 odolnými ocelovými hnacími hřídelemi
• Celokovové diferenciály a kola převodovky
• Nezávislé zavěšení náprav
• Nastavitelné tlumiče z hliníku s velkým otvorem
• Přední a zadní věže tlumičů z černě eloxovaného hliníku
• Pneumatiky 5-Spoke a celoobvodové pneumatiky dBoots® Hoons
• Super odolné náboje kol pro vysokou pevnost
• Vysílač Spektrum® DX3™ 2.4GHz DSMR®
• Přijímač Spektrum DSMR™ SR6110AT s AVC® Active Vehicle Control™
• Voděodoné* servo řízení s kovovým ozubením ADS-15M
• Servo ruční brzdy S650
• Střídavý motor 2050Kv BLX4074
• Regulátor Spektrum® Firma™ 150A Smart

* Informace o specifikaci voděodolnosti naleznete v návodu k použití. Tipy a triky na provoz v mokrém prostředí naleznete v blogu.

Doporučujeme koupit

Pro zprovoznění modelu jsou potřeba 4x AA baterie do vysílače, pohonné akumulátory a adekvátní nabíječ na pohonné akumulátory.

Doporučené akumulátory

Jelikož je model vybaven dvěma přihrádkami pro baterie po stranách, je z důvodu vyvážení modelu lepší použít dva identické akumulátory 2S nebo 3S LiPo (7.4 V,11.4 V).

• Pro běžné ježdění LiPo akumulátory Spektrum 7.4 V 5000 mAh s technologií Smart.
• Pro maximální možnou rychlost LiPo akumulátory Spektrum 11.V 5000 mAh s technologií Smart.
• Pro maximální možnou rychlost s delší dobou provozu LiPo akumulátory Black Magic 11.V 6500 mAh.

Model lze rovněž provozovat i na jeden LiPo pohonný akumulátor se 4 nebo 6-ti články (14.8 V, 22.2 V). V tomto případě druhý vstup Y-kabelu vyzkratujete propojkou IC5, která je již součástí balení. Toto řešení je méně náročné na správné nabití akumulátorů, ale na druhou stranu není správně rozděleno těžiště.

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Doporučené nabíječe pro konvenční i Smart akumulátory

Pokud se rozhodnete v RC modelu auta Arrma používat moderní Smart LiPo akumulátory, pak doporučujeme tyto nabíječe:

• Síťový nabíječ Spektrum S1100 s jedním výstupem 1x 100W.
• Síťový nabíječ Spektrum S2100 se dvěma výstupy 2x 100 W.

Dále potřebujete redukci pro nabíjení IC5/IC3.

Doporučené nabíječe pro konvenční LiPo akumulátory

Pokud se rozhodnete model provozovat na konvenční LiPo akumulátory, doporučujeme používat univerzální nabíječe o výkonu minimálně 50 W.

• Nabíječ Prophet Precept LiPol/NiMh LCD AC/DC s jedním výstupem 80 W

Pro připojení akumulátoru k nabíječi je nutný nabíjecí kabel s banánky a konektorem EC5.

Příslušenství pro běžný provoz

Pro běžný provoz RC auta potřebujete lepidlo na pneumatiky, lepidlo na šrouby, sadu nářadí a silikonový olej do tlumičů. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro RC auta.

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Z naší nabídky doporučujeme lepidlo Robitronic Tire Glue - viz doporučené příslušenství.

Občas je třeba doplňovat silikonový olej do tlumičů modelu a měnit olej v diferenciálech. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají opravné sady či jednotlivé díly. Z naší nabídky silikonových olejů doporučujeme silikonové oleje TLR (Team Losi Racing), viz doporučené příslušenství.

Pro běžnou údržbu je potřeba lepidlo na šrouby. Šrouby zašroubované v kovovém materiálu (např. šrouby v motoru, stavěcí šroub v pastorku) musí být proti povolení tímto lepidlem zajištěny.

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnou vysoké vybíjecí proudy a disponují velkou kapacitou pro dlouhý jízdní čas. Naopak LiPo akumulátor je náchylný především na mechanické poškození.
