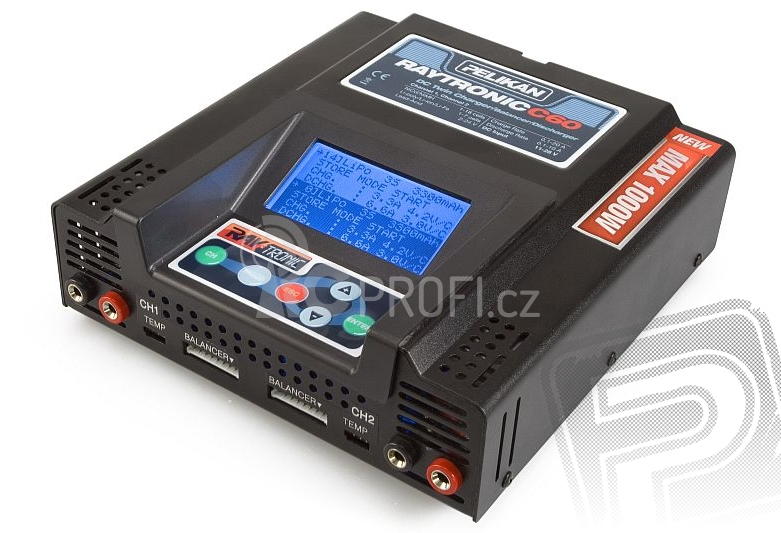

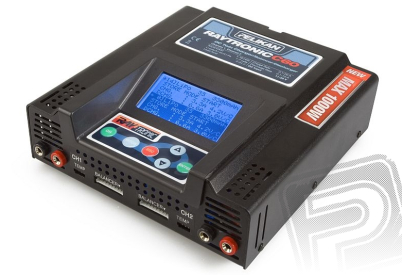

Raytronic C60-1000 nabíječ New 1000W
Dvojitý mikroprocesorový rychlonabíječ až 2x 500W (při napájení >24V) s balancery pro 1-18 čl. NiCd/NiMH, 1-7 čl. Li-poly/Li-ion/Li-Fe, 2-24V Pb proudem 0,1-20A. Vybíjení max. 10A. Napájení 12 -28 V. PC USB port, 2x vstup teplotní čidlo.Zobrazit celý popisek
- E-shop0 ks
Související produkty
Popis produktu
Nová verze osvědčeného vysokovýkonného dvoukanálového nabíječe s integrovanými 7-kanálovými balancery s komfortní a přitom jednoduchou obsluhou. Až 500 W výkonu na kanál (při napájecím napětí 24 V nebo vyšším) drženého pod kontrolou trojicí ventilátorů spolehlivě uspokojí i velmi náročného uživatele; umožní naplno využít nejnovějších 5C Li-poly i A123® Li-Fe akumulátorů. 20 pamětí na nabíjecí programy pro každý kanál zaručuje velmi jednoduchou práci i v případě, že používáte desítky různých druhů sad!
V sekci "KE STAŽENÍ" najdete softwarový balíček pro aktualizaci firmwaru nabíječe C60 na nejnovější verzi V5.2. POZOR: aktualizovat je možné pouze nové nabíječe 1000W verze (firmware 5.0 nebo 5.1). Starší nabíječe C60 2x 300W s firmware verze 4.x nebo nižší takto aktualizovat NELZE.
- Vstupní napájecí napětí 11–28 V stejnosměrných
- Dva nezávislé kanály pro nabíjení a vybíjení 1–18 NiCd/NiMH článků, 1–7 Li-ion/Li-poly/Li-Fe článků nebo 2-24 V gelových olověných akumulátorů
- Nastavitelný nabíjecí proud (0,1 A – 20,0 A). Max. výkon 500 W na kanál (při napájení >24 V), do 300 W při 13,8 V.
- Nastavitelný vybíjecí proud (0,1 A – 10,0 A). Ztrátový výkon automaticky omezován na max. 50 W
- Ukončení nabíjení pomocí automatiky delta-peak pro NiCd a NiMH akumulátory, volitelný režim nabíjení (Normal, Linear, Reflex) s ručním nastavením nebo plně automatický.
- Lithiové a Pb akumulátory jsou nabíjeny metodou „konstantní proud/konstantní napětí“
- Nastavitelné koncové napětí pro nabíjení lithiových akumulátorů - nové ve verzi firmwaru V5.2. Rozsah nastavení: LiPo: 3,90-4,25 V/článek, LiIon: 3,80-4,15 V/článek, LiFe: 3,30-3,70 V/článek
- Nastavitelná citlivost delta-peak detekce s možností úplného vypnutí delta-peak detekce pro formování akumulátorů nabíjením malým proudem (0,1-0,2C) - nové ve verzi firmwaru V5.2
- Opakovaný cyklický provoz nabíjení/vybíjení nebo vybíjení/nabíjení pro NiCd a NiMH akumulátory
- Oba kanály mají vestavěný inteligentní balancer sloužící pro individuální vyrovnávání napětí jednotlivých článků připojené lithiové akumulátorové sady s tolerancí 5 mV během nabíjení nebo vybíjení. Napětí na jednotlivých článcích je při balancování průběžně zobrazováno na displeji.
- Měření teploty s přídavným teplotním čidlem
- Měření vnitřního odporu akumulátorů
- Ukončení nabíjení při překročení nastavené teploty, kapacity nebo času.
- Paměť pro 20 nabíjecích programů pro každý kanál
- Podsvícený LCD displej s jednoduchým a přehledným menu a zobrazováním parametrů během nabíjení současně pro oba kanály
- 3 vestavěné výkonné ventilátory pro účinné nucené chlazení
- K bezpečnému provozu přispívá řada varovných textových hlášení – nesprávné vstupní napětí, špatné zapojení, nevhodný akumulátor nebo jeho stav, nesprávná polarita na výstupu...
- Ochrana proti přepólování a zkratu na výstupu.
- Napájecí zdroj: Pro plné využití parametrů nabíječ vyžaduje stabilizovaný zdroj aspoň 24 V/40 A (dostupný výkon zdroje 960 W), pro běžný provoz postačí stabilizované zdroje např. 13,8 V/40 A - max. nabíjecí výkon je potom cca 2x220 W (omezení je v tomto případě dané max. výkonem napájecího zdroje).
- Nastavitelné omezení příkonu na ochranu proti přetížení napájecího zdroje. Díky tomu je možno nabíječ napájet i ze zdroje s menší zatížitelností (od 12 V/5 A), aniž by hrozilo přetížení méně výkonného zdroje.
- Nastavitelný poměr příkonů pro jednotlivé kanály nabíječe.
- Kompaktní pevná skříňka, malé rozměry
Pozn.: Vzhledem k tomu, že rozdíl mezi C60 a C60-1000 je také hardwarový, není možné starší nabíječe upgradovat na nové provedení "přehráním softwaru".
Pozn.: Způsob obsluhy nabíječe C60-1000 je shodný s C60.
Velká péče je věnována nabíjení lithiových akumulátorů. Pokud nabíjenou lithiovou sadu připojíte také prostřednictvím servisního konektoru, máte možnost v průběhu celého nabíjení nebo vybíjení sledovat napětí na jednotlivých článcích a vestavěný balancer vyrovnává napětí jednotlivých článcích. Pro připojení servisního konektoru nabíjené/vybíjené sady je s nabíječem dodáván pár adaptérů pro systém - JST-EH (FOXY, Kokam, Graupner) a JST-XH (EasyCopter/Align/DualSky). Samostatnou zapojovací destičku adaptéru pro servisní konektory systémů PolyQuest/RAY G2 a ThunderPower/ThunderFlight/MPX je možno dokoupit zvlášť. Li-poly akumulátory pro RC auta v pevném pouzdře RAY Hardcase je možno připojovat pomocí obou typů speciálních nabíjecích kabelů (#7987 i #7988), přičemž při použití kabelu #7988 Raytronic nebudete potřebovat adaptér.
Pro měření teploty je možno dokoupit teplotní čidlo (shodné pro Raytronic C16).
Pozn.: Nabíječ při nabíjení olověných akumulátorů používá koncové napětí 2,30 V/článek – z tohoto důvodu je vhodný pro nabíjení plynotěsných gelových akumulátorů vyžadujících šetrnější nabíjení. Při nabíjení klasických olověných akumulátorů (autobaterií) a gelových akumulátorů s reverzibilním ventilem (max. napětí pro nabíjení 2,46 V/článek), počítejte s tím, že nedosáhnete zcela 100% nabití.

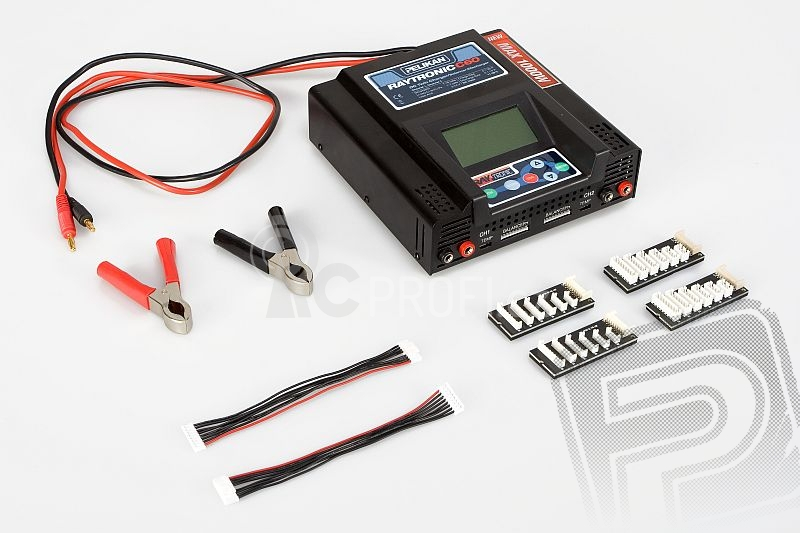

Sada nabíječe obsahuje: nabíječ RAYTRONIC C60-1000, 2x zapojovací deska pro lithiové akumulátory se servisními konektory systému JST-EH (FOXY, RAY G3, Kokam, Graupner), 2x zapojovací deska pro lithiové akumulátory se servisními konektory systému JST-XH (EasyCopter/Align/DualSky), krokosvorky pro napájecí kabel.
Sledování a záznam průběhu nabíjení na PC
Průběh nabíjení na Raytronicu C60 můžete sledovat na svém PC pomocí programu LogView v2.6, který je volně ke stažení. Nabíječ k počítači připojte běžným USB kabelem USB A - Mini B 5-pin 2.0.
Nabíječe RAYTRONIC pro firmu PELIKAN DANIEL vyrábí korejská firma SJ, dvorní dodavatel nabíječů pro mnoho předních světových modelářských firem.
| Vstupní napětí (autobaterie - DC) [V] | 11 - 28 |
| Nabíjecí proud [A] | 0.1 - 20 |
| Vybíjecí proud [A] | 0.1 - 10 |
| Počet kanálů | 2 |
| NiCd [čl.] | 1 - 18 |
| NiMH [čl.] | 1 - 18 |
| Li-Pol [čl.] | 1 - 7 |
| Li-Ion [čl.] | 1 - 7 |
| Li-Fe [čl.] | 1 - 7 |
| Balancer | Ano |
| Výkon při nabíjení [W] | 500 |
| Výkon při vybíjení [W] | 50 |
| Přesnost balanceru [V] | 0.005 |
| Napájecí zdroj | 24 V/ aspoň 40A pro plné využití výkonu nabíječe |
| Koncové napětí pro vybíjení | 0.1 ~ 1.1V/článek (NiCd, NiMH) |
| 2.5 ~ 3.7V/článek (LiPo, LiIon, LiFe) | |
| Udržovací nabíjení | 0 ~ 500mA, Auto (NiCd, NiMH) |
| Provozní režim | Nabíjení, Vybíjení, Cyklus (NiCd, NiMH) |
| Nabíjení, Vybíjení, Skladování (LiPo, LiIon, LiFe) | |
| Nabíjení (NiCd, NiMH) | Automatické, Normální, Lineární, REFLEXní |
| Nabíjení (LiPo, LiIon, LiFe, Pb) | Konstantní proud - Konstantní napětí |
| Vybíjení | Automatické, Normální (NiCd, NiMH), Lineární (LiPo, LiIon, LiFe, Pb) |
| Skladovací režim nabíjení/vybíjení | 60% kapacity (LiPo, LiIon, LiFe) |
| Cyklický provoz | 1~10 cyklů, prodleva 1-30 min (NiCd, NiMH) |
| Citlivost delta peak | 5 ~ 25mV/čl. (NiCd), 0, 3 ~ 15mV/čl. (NiMH) |
| Teplotní čidlo | 10 ~ 60°C |
| Max. nabitá kapacita (ukončení nabíjení) | 10 ~ 150% (120% LiPo, LiIon, LiFe) |
| Zpoždění aktivace delta-peak | 1 ~ 20 min po spuštění (NiCd, NiMH) |
| Paměť | 20 pamětí na kanál |
| Bezpečnostní časovač | 20 ~ 300 min a Vypnuto |
| Řízení příkonu | Nastavitelné omezení pro každý kanál |
| Další funkce | USB PC port, 2x zásuvka pro teplotní čidlo |
