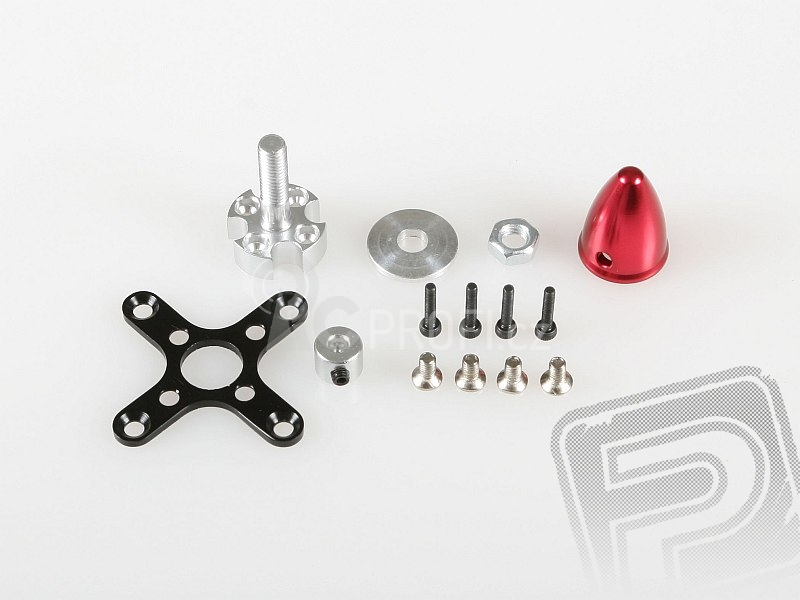

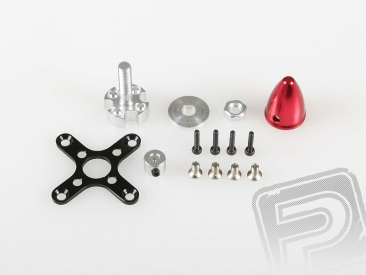

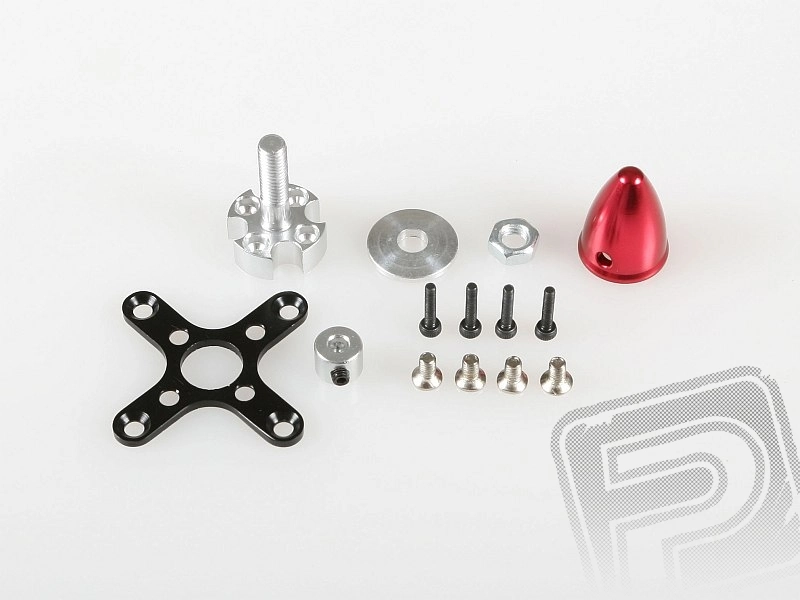

RAY sada pro zadní montáž C28xx

Sada dílů pro zadní (radiální) montáž motorů RAY C28xx. Umožňuje montovat motor v obrácené poloze pomocí duralového kříže k motorové přepážce. Vrtule je nesena unačečem, který se upevňuje na otáčející se plášť motoru, hřídel se proti vysunutí zajišťuje pojistným kroužkem.

1. Pojistný kroužek namontujte těsně před pojistný E-kroužek na hřídeli motoru. Stavěcí šroub ("červík") pojistěte proti uvolnění malou kapkou prostředku pro zajišťování šroubových spojů (pro rozebíratelný spoj) - např. modrý Loctite (kat. č. .PV0267 rcm Pelikán).
2. Unašeč vrtule upevněte čtyřmi imbusovými šrouby na plášť motoru.
3. Upevňovací kříž připevněte čtyřmi šrouby se zápustnou hlavou k přednímu čelu motoru.
4. (Po upevnění motoru do modelu) Nasaďte vrtuli a upevněte ji maticí s podložkou.
5. Namontujte kužel.
