Phantom upgrade kit pro H3-2D
Upgrade kit pro propojení výkyvného závěsu kamery GO Pro H3-2D s elektronikou Phantomu. Umožňuje připojení vysílače videosignálu a OSD modulu pro přenos obrazu a telemetrie, přidává ovladač na vysílač pro ovládání náklonu závěsu.
- E-shop0 ks
Související produkty
Popis produktu
S tím, jak se postupně objevuje nové příslušenství a přídavná zařízení DJI, vyvstává potřeba doplnění palubní elektroniky Phantomu tak, aby bylo možné připojit a ovládat např. výkyvný závěs kamery Go Pro H3-2D, připravovaný Bluetooth modul pro bezdrátové nastavování řídící jednotky, vysílač videosignálu, OSD modul pro vkládání telemetrie do přenášeného obrazu atd..
K tomu účelu DJI připravilo přestavbovou sadu pro Phantom obsahující novou středovou desku elektroniky s integrovanou napájecí jednotkou PMU, dodatečný ovladač do vysílače a další doplňky umožňující:
- Připojit stabilizovaný závěs pro kameru Go Pro H3-2D a ručně ovládat náklon kamery ovladačem umístěným na zadní straně vysílače.
- Připojit vysílač videosignálu pro přenos obrazu z kamery na zem.
- Připojit připravovaný Bluetooth modul pro bezdrátové nastavování řídící jednotky Phantomu s pomocí i-Padu, i-Podu nebo i-Phonu.
- Připojit připravovaný OSD modul pro vkládání telemetrických dat z řídící jednotky do obrazu přenášeného vysílačem videosignálu na zem.
Instalace sady není složitá, ale vzhledem k tomu, že zahrnuje odpájení napájecích vodičů regulátorů z původní středové desky a jejich opětovné napájení na desku novou, neměl by se do ní pouštět nikdo, kdo nemá aspoň základní zkušenosti s pájením konektorů na dráty. Pokud byste si na instalaci sady netroufli, můžete se obrátit na náš servis.
Před instalací doporučujeme nejprve aktualizovat firmware řídící jednotky NAZA-M na verzi V3.12 nebo vyšší s pomocí Obslužného softwaru verze V2.12 nebo vyšší.
Při vlastní instalaci dle dodávaného podrobného obrázkového návodu sejmete vrtule a horní kryt trupu Phantomu, odpojíte původní středovou desku, vymontujete ji z modelu a sejmete řídící jednotku NAZA. Tu potom dodávanou oboustrannou samolepící páskou upevníte v předepsané poloze na novou desku a celou novou desku namontujete do Phantomu a připojíte všechny kabely. Dále se vymění malá destička se signalizační LED za novou a nakonec namontujete zpět horní kryt trupu a vrtule.
Úprava vysílače spočívá v upevnění páky dodatečného posuvného ovladače na zadní víko vysílače – náklon kamery potom budete moci ovládat ukazovákem nebo prostředníkem pravé ruky.

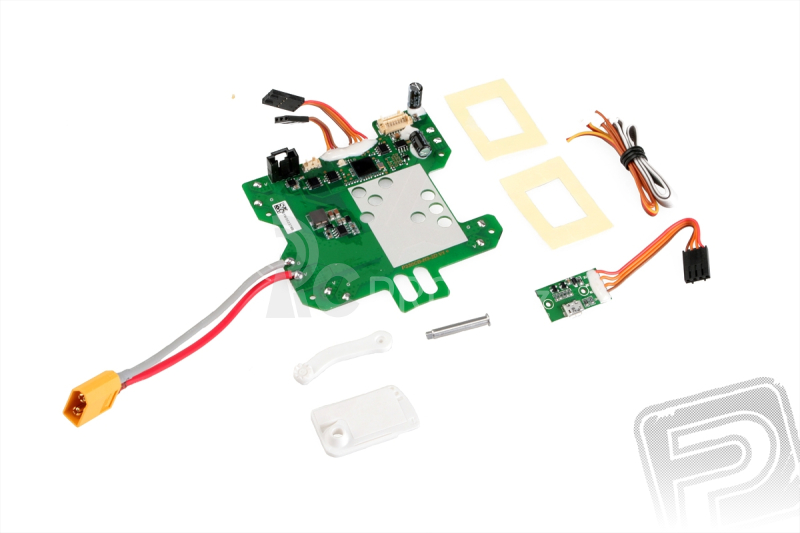

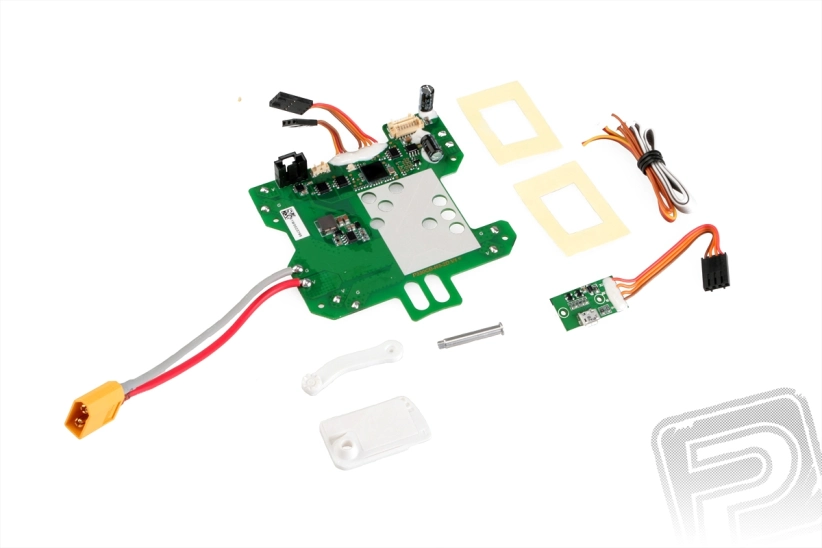

Přestavbová sada obsahuje: středovou desku Phantom P330CB-H3-2D, desku LED, propojovací kabely pro závěs kamery a vysílač videosignálu, samolepící pásku, dodatečný ovladač pro vysílač, spojovací materiál a návod.
S tím, jak se postupně objevuje nové příslušenství a přídavná zařízení DJI, vyvstává potřeba doplnění palubní elektroniky Phantomu tak, aby bylo možné připojit a ovládat např. výkyvný závěs kamery Go Pro H3-2D, připravovaný Bluetooth modul pro bezdrátové nastavování řídící jednotky, vysílač videosignálu, OSD modul pro vkládání telemetrie do přenášeného obrazu atd..
K tomu účelu DJI připravilo přestavbovou sadu pro Phantom obsahující novou středovou desku elektroniky s integrovanou napájecí jednotkou PMU, dodatečný ovladač do vysílače a další doplňky umožňující:
- Připojit stabilizovaný závěs pro kameru Go Pro H3-2D a ručně ovládat náklon kamery ovladačem umístěným na zadní straně vysílače.
- Připojit vysílač videosignálu pro přenos obrazu z kamery na zem.
- Připojit připravovaný Bluetooth modul pro bezdrátové nastavování řídící jednotky Phantomu s pomocí i-Padu, i-Podu nebo i-Phonu.
- Připojit připravovaný OSD modul pro vkládání telemetrických dat z řídící jednotky do obrazu přenášeného vysílačem videosignálu na zem.
Instalace sady není složitá, ale vzhledem k tomu, že zahrnuje odpájení napájecích vodičů regulátorů z původní středové desky a jejich opětovné napájení na desku novou, neměl by se do ní pouštět nikdo, kdo nemá aspoň základní zkušenosti s pájením konektorů na dráty. Pokud byste si na instalaci sady netroufli, můžete se obrátit na náš servis.
Před instalací doporučujeme nejprve aktualizovat firmware řídící jednotky NAZA-M na verzi V3.12 nebo vyšší s pomocí Obslužného softwaru verze V2.12 nebo vyšší.
Při vlastní instalaci dle dodávaného podrobného obrázkového návodu sejmete vrtule a horní kryt trupu Phantomu, odpojíte původní středovou desku, vymontujete ji z modelu a sejmete řídící jednotku NAZA. Tu potom dodávanou oboustrannou samolepící páskou upevníte v předepsané poloze na novou desku a celou novou desku namontujete do Phantomu a připojíte všechny kabely. Dále se vymění malá destička se signalizační LED za novou a nakonec namontujete zpět horní kryt trupu a vrtule.
Úprava vysílače spočívá v upevnění páky dodatečného posuvného ovladače na zadní víko vysílače – náklon kamery potom budete moci ovládat ukazovákem nebo prostředníkem pravé ruky.
Přestavbová sada obsahuje: středovou desku Phantom P330CB-H3-2D, desku LED, propojovací kabely pro závěs kamery a vysílač videosignálu, samolepící pásku, dodatečný ovladač pro vysílač, spojovací materiál a návod.
Parametry
