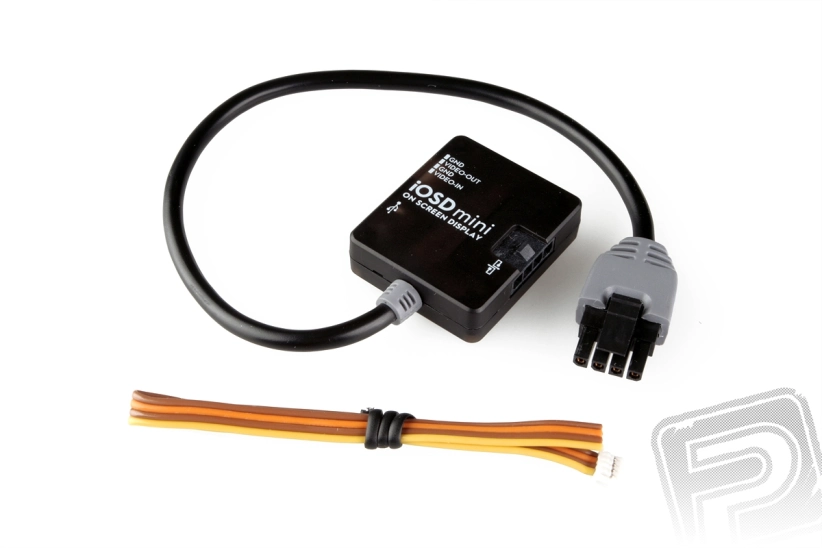

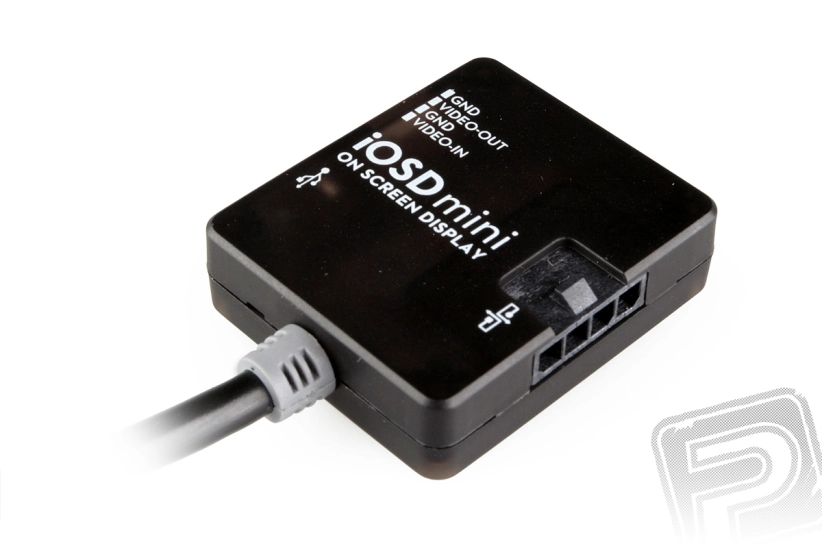

iOSD Mini On Screen Display

Modul OSD displeje pro vkládání telemetrických údajů z řídící jednotky NAZA-M V2 do přenášeného obrazu - např. s pomocí videopřenosové sady AVL58 (v normě PAL i NTSC). Celý popis »

Značka: DJI	Kód produktu: PD-DJI01160
Záruka: 2 roky	EAN: 6958265107078

1 690 Kč s DPH

není skladem

Popis zboží

Elektronická jednotka umožňující vkládání telemetrických údajů z řídící jednotky autopilotu DJI do obrazového signálu ("On screen display"), který je dále přenášen bezdrátově na zem.

iOSD Mini v optimálním využití má roli "ústředny", která přebírá data ze senzorů řídícího systému DJI, a vkládá je do obrazového signálu (ve formátu PAL nebo NTSC) přicházejícího buď přímo z kamery, nebo prostřednictvím řídící jednotky stabilizovaného závěsu kamery DJI.

Jak je u zařízení DJI obvyklé, iOSD Mini má upgradovatelný firmware, jehož aktualizaci a nastavování parametrů jednotky můžete provádět s pomocí obslužného softwaru po připojení jednotky k PC pomocí USB kabelu.

Jednotka iOSD Mini je napájena (6 V) z palubní elektroniky (jednotka PMU V2).

Porovnání funkcí OSD modulů


Funkce	iOSD MARK II	iOSD Mini
Podporovaná řídící jednotka	WooKong-M, NAZA-M (s PMU V2), NAZA-M V2	WooKong-M, NAZA-M (s PMU V2), NAZA-M V2
Vkládání telemetrických dat z řídící jednotky do videosignálu v reálném čase	ano	ano
Podpora dvou videovstupů přepínatelných za letu	ano	ne
Dálkové přepínání video kanálů v reálném čase	ano	ne
Aktualizovatelný software (zdarma)	ano	ano
Vestavěný obvod BEC, napájení 3-6S LiPo	ano	ne
Přátelský uživatelský software	ano	ano
Funkce letového záznamníku („flight log“)	ano	ne
Zajišťuje napájení kamery a DJI videopřenosové sady	ano	ne

TIP:
Jeden z možných způsobů montáže FPV sady do modelu Phantom 2 je znázorněn na následujících fotografiích.

Všechny komponenty jsou přilepeny oboustrannou lepící páskou.
