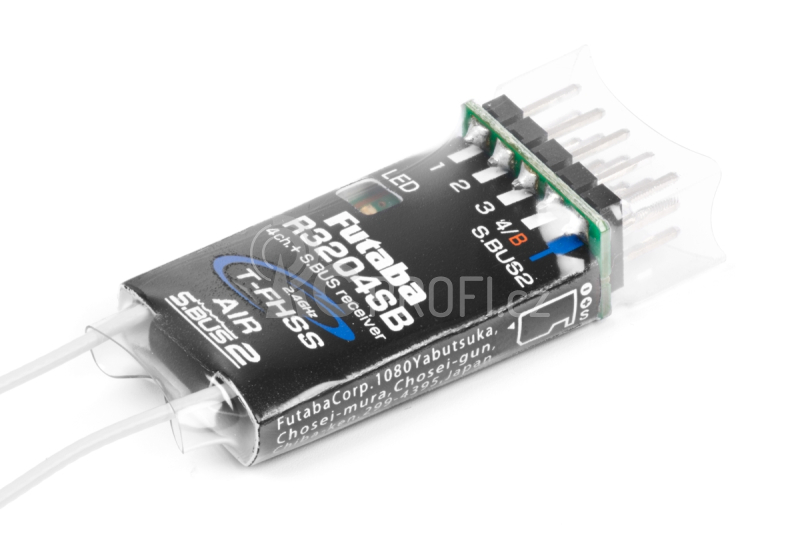

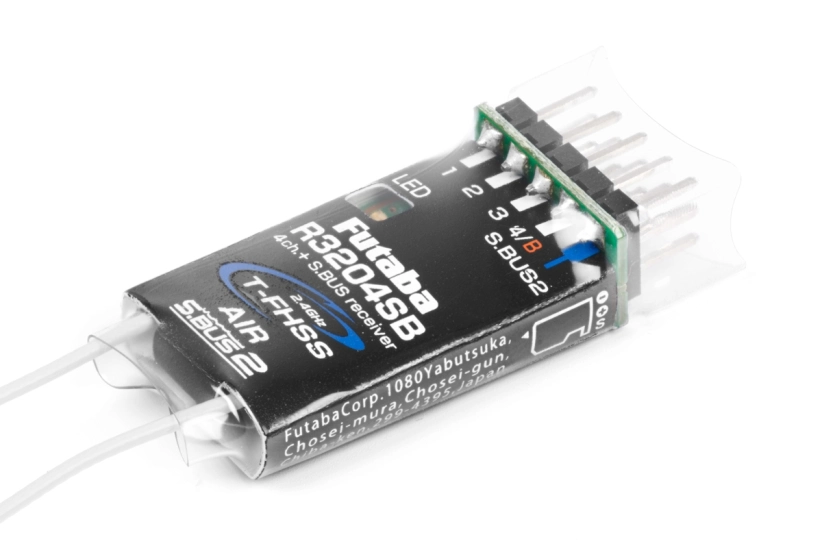

Malý čtyřkanálový telemetrický přijímač Futaba přenosového systému T-FHSS Air-2.4GHz s dvojicí diverzitních antén s plným dosahem. Je určen pro použití v modelech všech kategorií; díky kompaktním rozměrům, nízké hmotnosti, konektorům zasouvaným v podélné ose a  možnosti pracovat s napájením z 1S LiPo (3,7 V) je vhodný i pro velmi malé a lehké modely. R3204SB poskytuje 4 klasické PWM kanálové výstupy a port S.BUS2 pro obousměrnou komunikaci umožňující připojení S.BUS2 serv a telemetrických čidel. Podporuje funkci „Model ID“. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém

Futaba T-FHSS Air-2.4GHz pro létající modely. Není kompatibilní s přenosovým systémem T-FHSS Surface 2.4GHz používaným RC soupravami Futaba pro RC auta, jinou pozemní techniku a lodě.

Napájení

3,7-7,4 V (jmenovité napětí), provozní 3,5-8,4 V – tj. např. 4-6 čl. NiMH, 1-2S LiPo/Li-ion, 2S LiFe akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

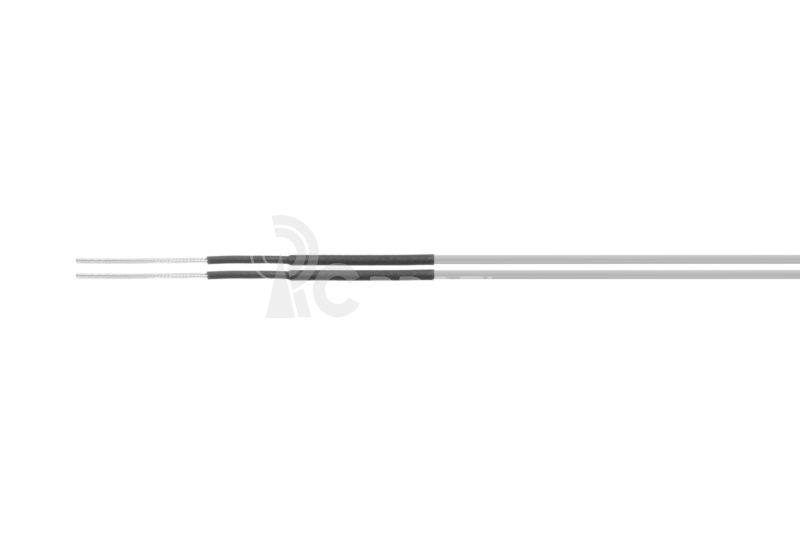

Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°.

Výstupy přijímače

Přijímač dovoluje připojovat standardní konektory Futaba (s výstupkem) i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.

• Kanálové výstupy (PWM): R3204SB nabízí 4 klasické PWM kanálové výstupy, které je možno používat současně se sériovou sběrnicí S.BUS2.
• S.BUS2: Zásuvka S.BUS2 umožňuje připojení S.BUS2 serv, gyroskopů a dalších kompatibilních zařízení a připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači.

Telemetrie

• R3204SB předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.
• R3204SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.

Sada přijímače obsahuje: přijímač R3204SB, návod k obsluze.

Co je S.BUS2/S.BUS

• S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
• S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.
