Charakteristika

Střídavý senzorový motor Castle 1415 2400 ot/V s regulátorem Castle Sidewinder 4 Cryo-Drive. Sada je určena pro nejtěžší RC modely aut 4WD v měřítku 1:10, jako např. Traxxas Stampede 4x4.

Obsah balení

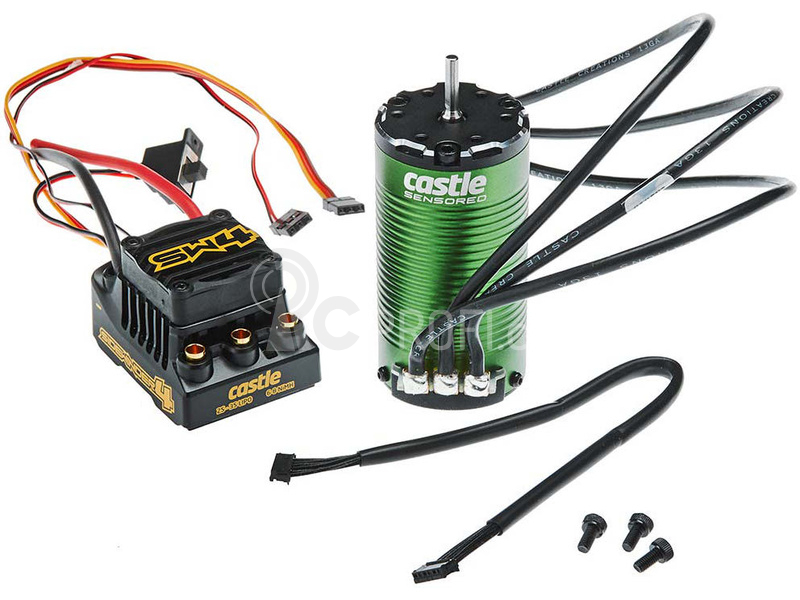

Obsahem balení je střídavý senzorový motor Castle Creations 1415 2400 ot/V, regulátor Castle Creations Sidewinder 4 s technologií Cryo-Drive, šrouby pro upevnění motoru M3x6 mm s válcovou hlavou, senzorový kabel k motoru délky 20 cm, návod k použití v angličtině, češtině a slovenštině.

Charakteristika

Střídavý 4-pólový senzorový motor Castle Creations 1415 2400 ot/min/V pro RC modely aut 1:10 4WD patří do nejnovější řady motorů od Castle Creations. Otáčky 2400 ot/min/V, napájení 3 č. LiPo, vysoká účinnost, senzorové provedení.

Doporučené použití motoru ve spojení s regulátorem Sidewinder 4.

Sada je doporučena pro nejtěžší modely aut 1:10 - Monster Trucky s náhonem 4WD. Jako napájecí akumulátor je doporučen 2 až 3 článek LiPo.

Konstrukce střídavých motorů 1415

Castle uvádí kompletně novou řadu senzorových motorů. Výhodou je zejména vysoká účinnost a při použití senzorového regulátoru jemný vhod již od nulových otáček. Senzorové motory lze tedy doporučit i pro pomalu jedoucí modely, jako jsou např. crawlery či expediční RC modely aut.

Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky 0.2 mm. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky, na které si můžete připájet vývody ve optimálním směru – dle modelu.

Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.

V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele je připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.

Klíčové vlastnosti střídavých motorů Castle 1415

• Díky absenci komutátoru je životnost střídavého motoru dána pouze ložisky, které lze však vyměnit
• Senzorové provedení, integrovaný senzor teploty
• Impregnované vinutí odolná vůči vlhkosti, senzory jsou zality ve speciální zalévací směsi
• Velmi tenké plochy statoru pro vysokou účinnost
• Velké pájecí plošky vývodů pro snadné pájení
• Rotor je opředen kevlarovou tkaninou.

Regulátor Sidewinder 4

Regulátor Castle Creation Sidewinder 4 obsahuje revoluční technologií Cryo-Drive. Samozřejmostí je voděodolná konstrukce, bezsenzorové provedení pro maximální jednoduchost provozu a samozřejmě široké možnosti nastavení, jak je u výrobků Castle Creations běžné.

Technologie Cryo-Drive

Největší ztráty vnikají během sepínání a vypínání výkonových tranzistorů. Společnost Castle Creations vyvinula zcela nový software, který snižuje četnost spínání výkonových tranzistorů. Výsledkem je radikální snížení tepelných ztrát jak v regulátoru, tak i samotném motoru, zvýšení účinnosti a v konečném důsledku prodloužení jízdní doby.

Další novinkou je optimalizace tvaru chladiče. Vývojáři Castle Creations pomocí programů simulujících prouděni vzduchu vytvořili zcela nový var žebrování, který velmi účinně předává teplo proudícímu vzduchu. Díky tomu je podařili zmenšit velikost celého regulátoru a použít standardní 30 mm chladič. Regulátor Sidewinder 4 je rozměrově velmi podobný oblíbené řadě regulátorů Castle Sidewinder 3.

Klíčové vlastnosti regulátoru Sidewinder 4

• Napájení 2 až 3 čl. LiPo nebo 6 – 8 čl. NiMH.
• Kompatibilní se střídavými i stejnosměrnými motory.
• Voděodolná konstrukce a ventilátor 30x30 mm odolný vůči stříkající vodě.
• Lineární zdroj BEC 5 V / 2 A.
• Zvuková indikace chyb.
• Pokročilé nastavení brzdy v neutrálu (drag brake) vhodné pro crawlery.
• Velmi jemný bezsenzorový chod.
• Podpora konvenčního programování pomocí vysílače. Tímto způsobem lze naprogramovat 6 základních parametrů.

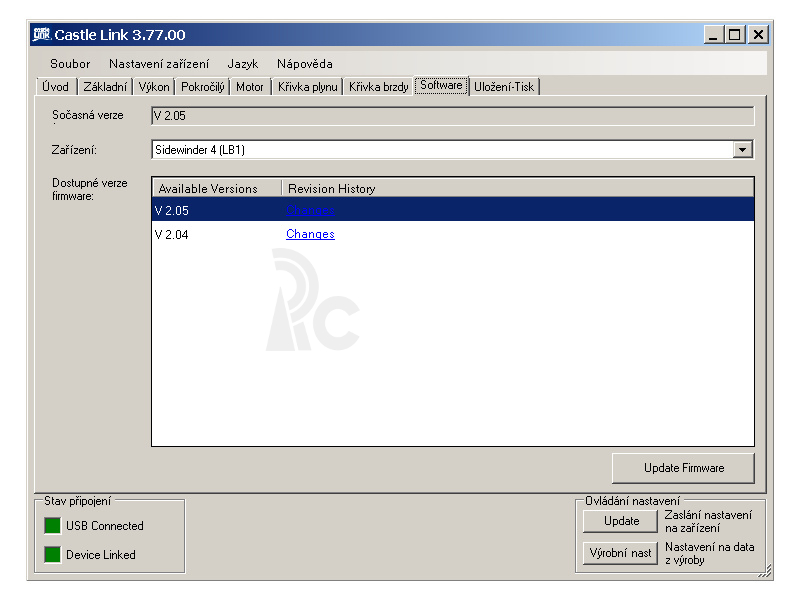

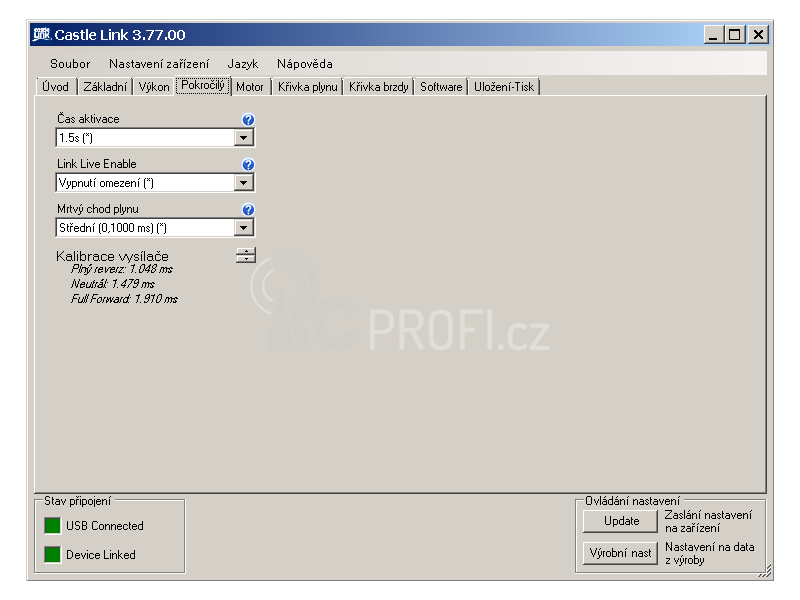

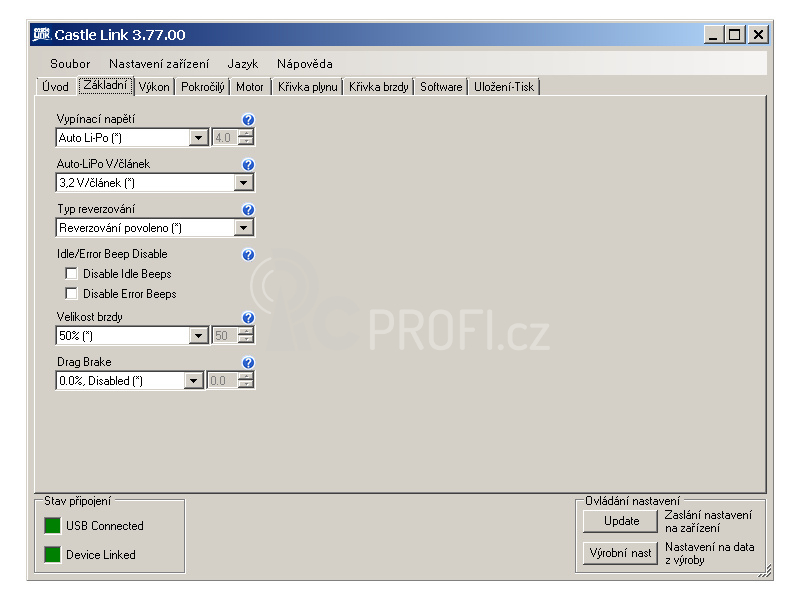

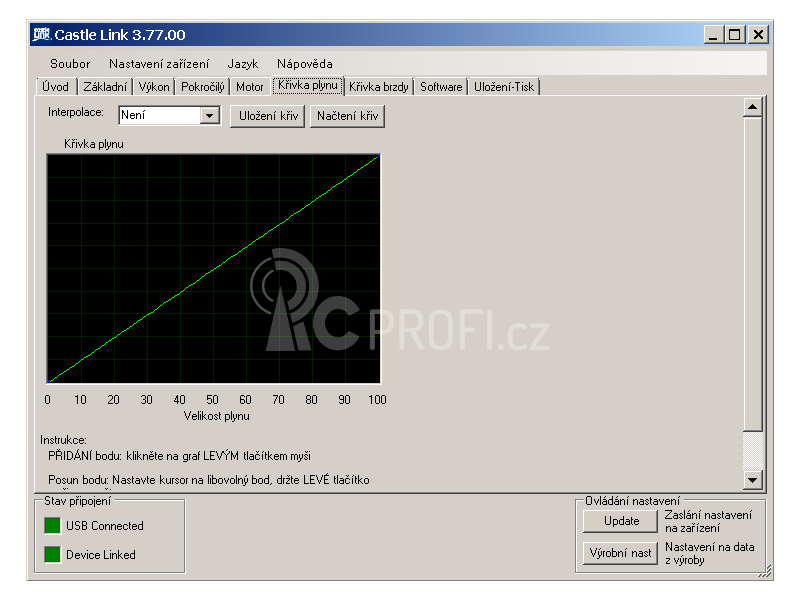

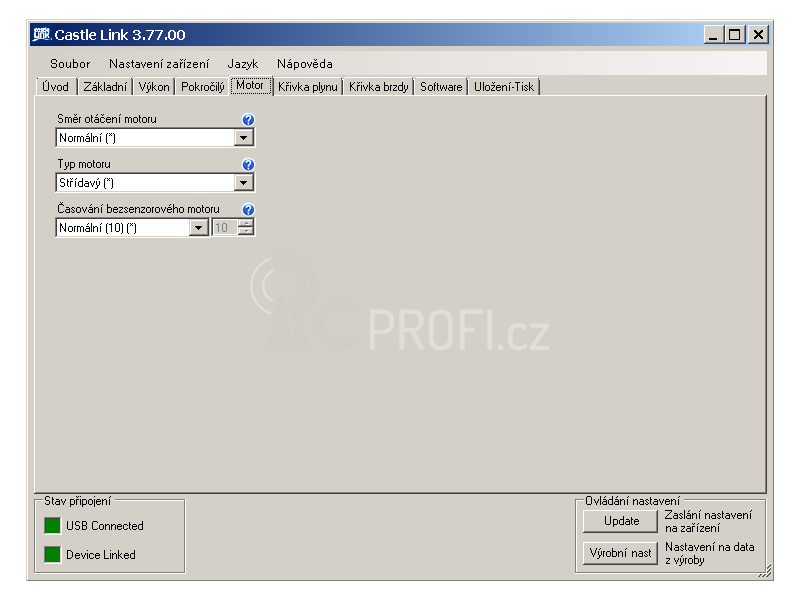

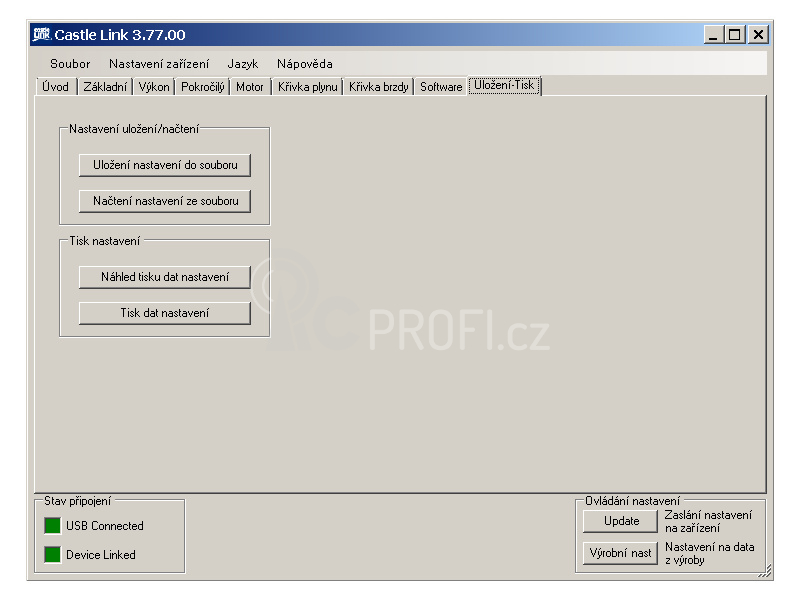

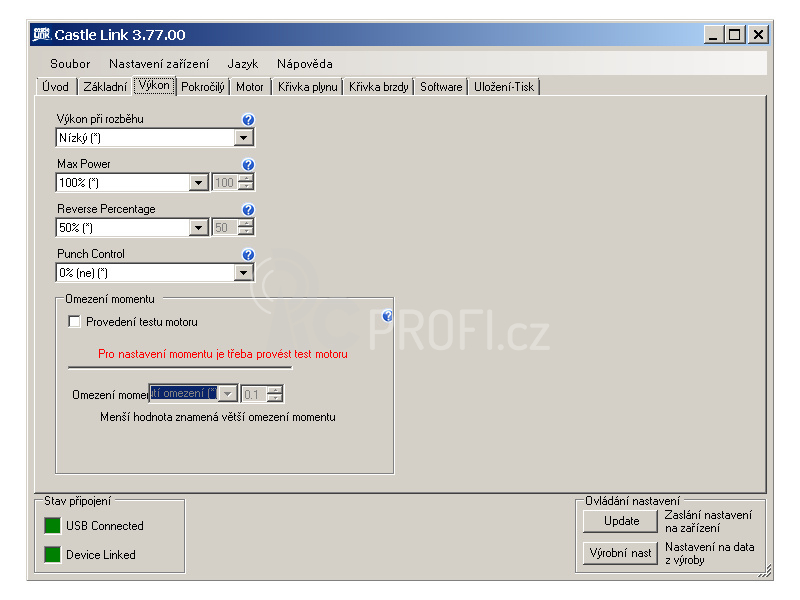

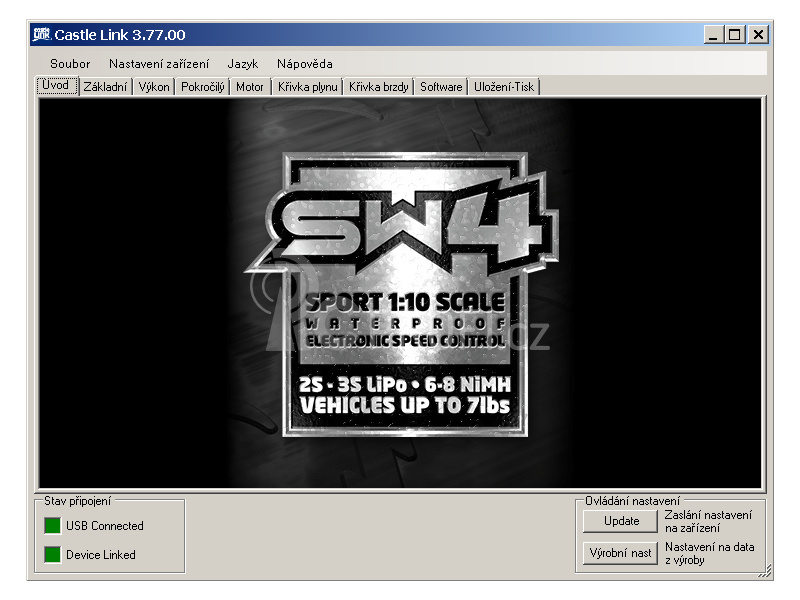

• Pokročilé nastavení pomocí programovací karty, USB programátoru nebo Bluetooth programátoru a aplikace Castle Link (programátory se prodávají zvlášť).
• Podpora telemetrie Spektrum X-Bus a Futaba S.BUS2 (nutno dokoupit telemetrické adaptéry X-Bus Link a S.BUS2 Link).
