Charakteristika

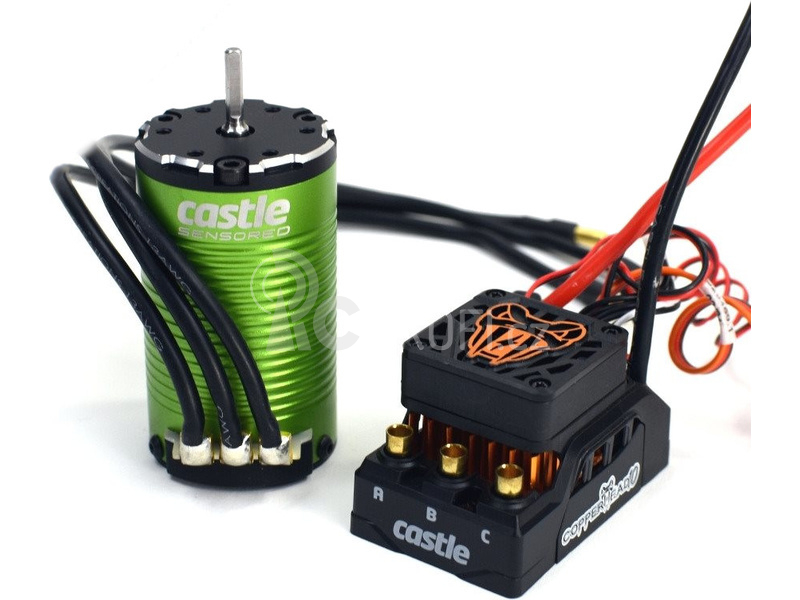

Výkonný regulátor Castle Copperhead se střídavým senzorovým motorem 1412 3200ot/V (hřídel 5mm), pro RC modely aut 1:10 do hmotnosti 3 kg. Voděodolná konstrukce, nastavitelný BEC až 6A, napájení 2S-4S LiPol, možnost nastavení, telemetrie S.BUS2, základní data log. Technologie CRYO-DRIVE.

Obsah balení

Balení obsahuje regulátor, motor, prachovou krytku konektoru pro senzor motoru, návod CZ a manuál EN.

Charakteristika

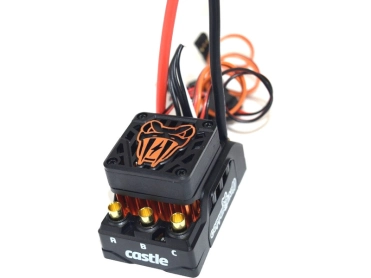

Regulátor Copperhead se střídavým senzorovým motorem 1412 3200ot/V s hřídelí 5 mm, pro RC modely auta v měřítku 1:10, je ideální volbou pro ty, kteří chtějí v modelu střídavý senzorový motor. Díky senzorové střídavému motoru a nejmodernější elektronice regulátoru, získáte vysoký výkon, akceleraci a plynulý chod i v nízkých otáčkách. Regulátor má velmi výkonný obvod BEC a je možno s ním napájet i výkonná serva s vysokým momentem. Zcela nový design regulátoru byl vytvořen pro středně náročné uživatele. Regulátor je výkonnostně umístěn mezi Sidewinder 4 a extrémně výkonný Mamba X.

Revoluční technologie CRYO-DRIVE zvyšuje účinnost a snižuje teplotu elektroniky. Napájecí napětí pro toto kombo 2S-4S LiPo. BEC je nastavitelný na 5.5 V nebo 7.5 V a špičkově zvládne proud i 6A.

Doporučené použití

Konstrukce

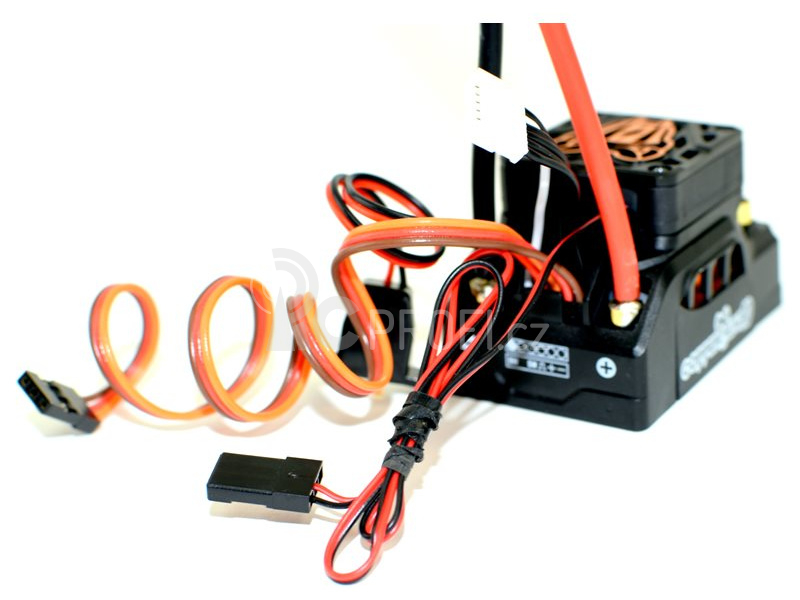

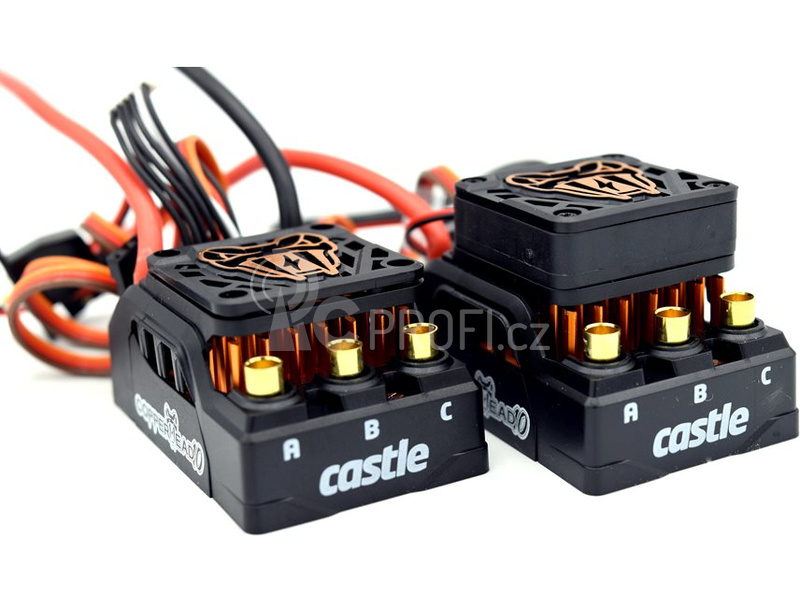

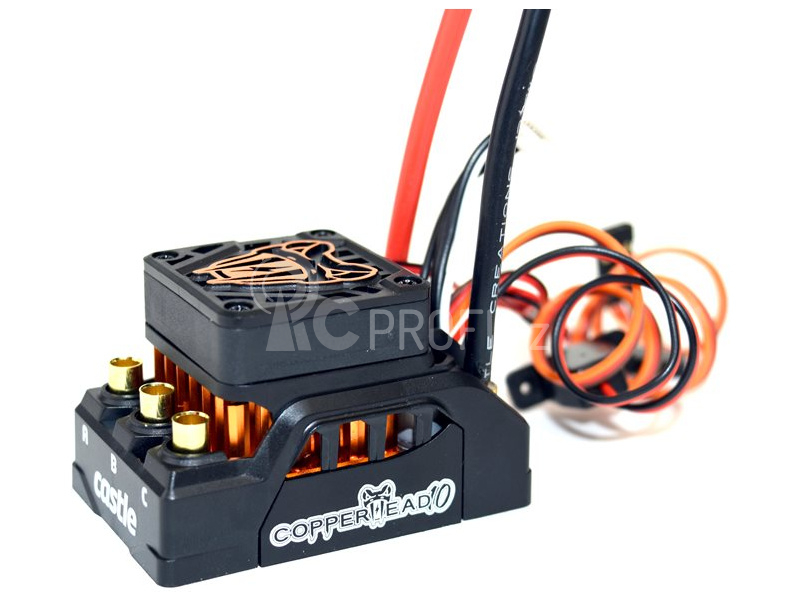

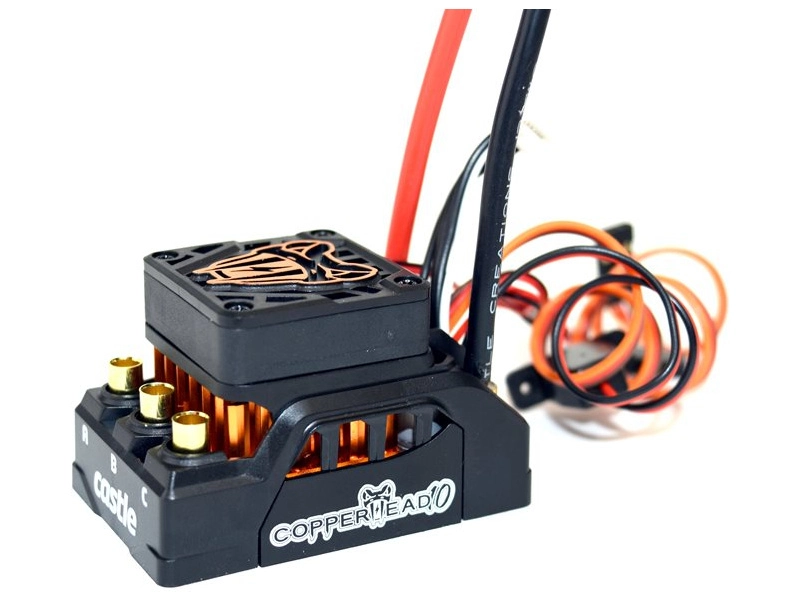

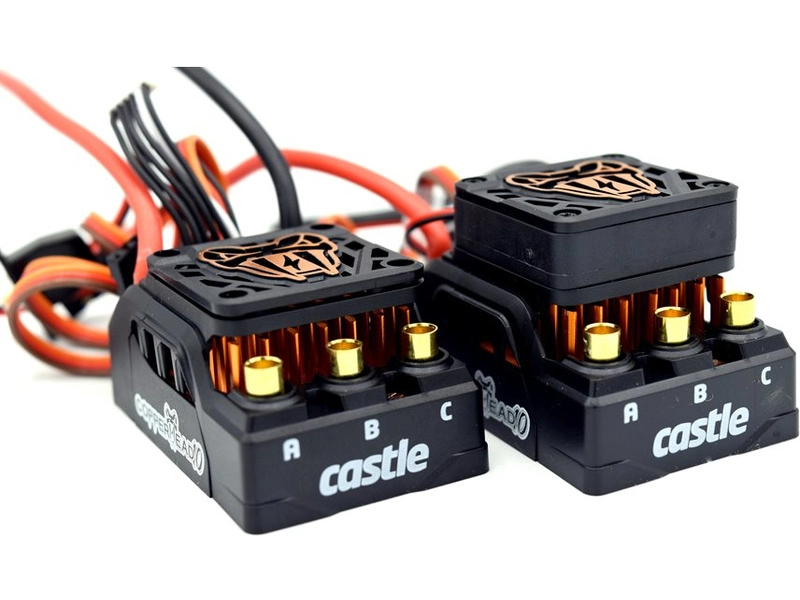

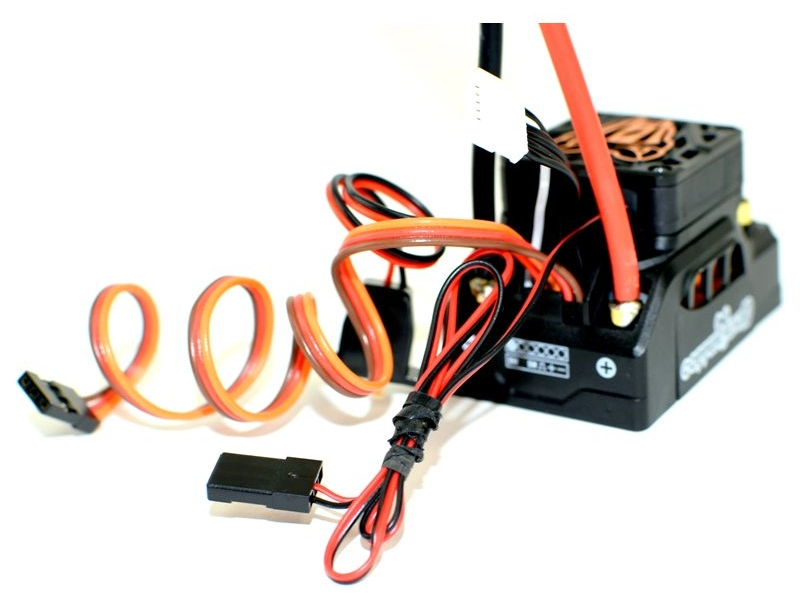

Elektronika regulátoru je usazena do robustního těla a zalita voděodolným epoxidem. Tento systém minimalizuje riziko vniknutí vody k elektronice a podporuje efektivní přenos tepla. Upravené žebrování chladiče maximalizuje proudění vzduchu od 30 mm ventilátoru. Ventilátor není voděodolný a při použití v mokrém prostředí je možné jej demontovat. Regulátor je dále vybaven zlacenými konektory pro zapojení motoru, LED indikací a vypínačem s pryžovou krytkou (proti vnikání nečistot). Vstupní kabely napájení jsou pocínované, záleží na Vás jaký konektor máte v modelu.

Technologie Cryo-Drive

Největší ztráty vnikají během sepínání a vypínání výkonových tranzistorů. Společnost Castle Creations vyvinula zcela nový sotware, který snižuje četnost spínání výkonových tranzistorů. Výsledkem je radikální snížení tepelných ztrát jak v regulátoru, tak i samotném motoru, zvýšení účinnosti a v konečném důsledku prodloužení jízdní doby.

Technologie SmartSense

Režim SmartSense™ využívá ke spuštění motoru senzory motoru a zajišťuje plynulý rozběh, vynikající točivý moment a ovladatelnost při nízkých otáčkách. Jakmile se motor roztočí, přejde plynule do efektivního režimu bez senzoru. Tím se modelu dodá více energie namísto toho, abyste plýtvali odvedeným teplem a energií.

Možnosti programování

Regulátor je možné nastavovat přes vysílač (základní nastavení), Castle Link USB adaptér, Castle field Link nebo B-Link Bluetooth.

Přes vysílač lze nastavit pouze základní parametry. Přes Castle Link USB adaptér, či Castle field Link, lze provádět kompletní nastavení.

DATA LOG Lite z jízdy a zvuková signalizace

Regulátor umožňuje zaznamenávat základní data - Napětí baterie, teplotu regulátoru a motoru, otáčky motoru. Po skončení závodu nebo při testovacích jízdách si můžete tyto údaje zobrazit na počítači a vyhodnotit. I když nejde o plnou verzi funkcí protokolování dat, kterou má Mamba X Extreme 1:10, jsou tyto parametry vynikajícím zdrojem informací pro maximalizaci výkonu a výdrže baterie

Regulátor podporuje také zvukovou signalizaci. Pomocí zvukových signálů snadno poznáte co se s regulátorem děje.

Telemetrie pro vysílače

Připojením telemetrického adaptéru Telemetry Link Spektrum XBUS (prodává se samostatně) získáte kompletní telemetrii regulátoru, kterou si můžete zobrazit na vysílačích Spektrum. Stejnou funkci získáte pro vysílače Futaba pořízením adaptéru Telemetry Link Futaba S.BUS2. Funkci je nutno povolit přes program Castle Link.

Vlastnosti regulátoru

• Napájení 2S-4S LiPo (max. 16.8 V)
• Podporované motory: střídavé bezsenzorové i senzorové, stejnosměrné
• Výkonný integrovaný BEC 5.5 V nebo 7.5 V (špičkově 6A), továrně 5,5V
• Technologie CRYO-DRIVE ™
• Robustní tělo
• Chladič
• Řízený ventilátor 30 mm
• Kompatibilní s S.BUS2 Telemetry Link
• Voděodolná konstrukce
• Možnost zaznamenávání datového logu (Lite)
• Zvuková upozornění pro snadnou diagnostiku
• Nastavení přes vysílač
• Nastavení a aktualizace přes Castle Link USB, či Castle Field Link (programovací karta)

Konstrukce střídavých motorů Castle

Výhodou střídavý motorů Castle je zejména vysoká účinnost a při použití senzorového regulátoru jemný chod již od nulových otáček. Senzorové motory lze tedy doporučit pro rychlé i pomalu jedoucí modely, jako jsou např. crawlery, či expediční RC modely aut.

Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky.

Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.

V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele jsou připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.

Vlastnosti motoru

• Napájení 2-4S LiPo
• Otáčky 3200(max. 75 000 RPM)
• Tvrzená hřídel 5 mm, délka 21 mm
• Konektory 4mm (kolík)
• Rozměry ø36 x 62,5 mm
• Hmotnost 265,4 g
• Montážní otvory M3
