Charakteristika

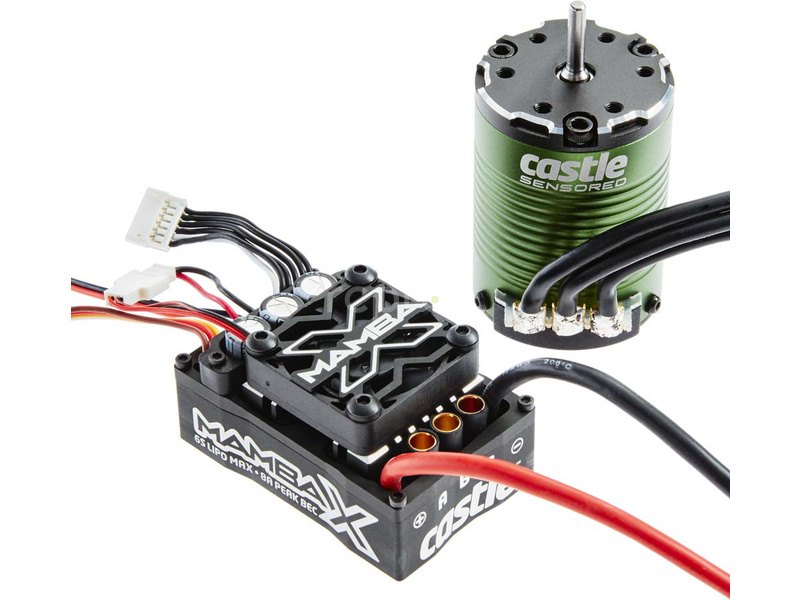

Střídavý senzorový motor Castle 1406 7700 ot/min/V se senzorovým regulátorem Castle Mamba X je skvělá volba pro širokou škálu RC modelů aut v měřítku 1:10. Napájení 2 čl. LiPo. Sada je určena pro on-road RC modely aut 1:10, jako např. Traxxas 4-Tec 2.0.

Obsah balení

Obsahem balení je střídavý 4-pólový senzorový motor Castle Creations 1406 7700 ot/min/V s naletovanými kabely délky 28 cm, voděodolný střídavý regulátor Castle Mamba X, propojovací senzorový kabel délky 21 cm, šrouby M3x6mm s válcovou hlavou pro upevnění motoru. Návod k použití v angličtině a češtině.

Charakteristika

Střídavý 4-pólový senzorový motor Castle Creations 1406 7700 ot/min/V pro RC modely aut 1:10 2WD patří do nejnovější řady motorů od Castle Creations. Otáčky 4600 ot/min/V, napájení 2 čl. LiPo, vysoká účinnost, senzorové provedení.

Doporučené použití motoru ve spojení s regulátorem Castle Mamba X

On-road s pohonem 2WD/4WD v měřítku 1:10, jako např. Traxxas 4-Tec. Napájení 2 články LiPo, 6 čl. NiMH.

Konstrukce střídavých motorů 1406

Castle uvádí kompletně novou řadu senzorových motorů. Výhodou je zejména vysoká účinnost a při použití senzorového regulátoru jemný vhod již od nulových otáček. Senzorové motory lze tedy doporučit i pro pomalu jedoucí modely, jako jsou např. crawlery či expediční RC modely aut.

Stator (pevná vnější část motoru) je složen ze vzájemně izolovaných železných plechů tloušťky 0.2 mm. Vinutí statoru je impregnováno proti působení vlhkost a je vymezeno speciální zalévací hmotou. Vývody vinutí je tvořeno masivními pásky, na které si můžete připájet vývody ve optimálním směru – dle modelu.

Rotor (otočná vnitřní část motoru) je vytvořen z kalené ocelové hřídele, ve které jsou vlepeny neodymové magnety. Pro zvýšení pevnosti je rotor opředen kevlarovou tkaninou a dvousložkovým lepidlem. Pro měření polohy rotoru se používá další sada 4 magnetů. Rotor je mezi ložisky vymezen listovou pružinou ve tvaru kroužku.

V hliníkových čelech jsou jakostní kuličková ložiska, v zadním čele je připevněny Hallovy senzory snímající polohu rotoru a teplotní čidlo pro měření vnitřní teploty motoru.

Klíčové vlastnosti střídavých motorů Castle 1406

• Motory Castle 1406 jsou rozměrově totožné se stejnosměrnými motory řady 540
• Díky absenci komutátoru je životnost střídavého motoru dána pouze ložisky, které lze však vyměnit
• Senzorové provedení, integrovaný senzor teploty
• Impregnované vinutí odolná vůči vlhkosti, senzory jsou zality ve speciální zalévací směsi
• Velmi tenké plochy statoru pro vysokou účinnost
• Velké pájecí plošky vývodů pro snadné pájení
• Rotor je opředen kevlarovou tkaninou.

Regulátor Castle Mamba X

Elektronický regulátor Castle Mamba X Castle Mamba je regulátor určený pro RC modely aut 1:10 nebo lehčí modely 1:8. Napájení může být v rozsahu 2 až 6 čl. LiPo, samozřejmostí je voděodolná konstrukce. Regulátor může být použit jak pro hobby tak i pro profi použití. Novinkou je možnost připojení senzorového motoru, doplňkový vstup pro změnu nastavení regulátoru během závodu nebo při ježdění z crawlery či expedičními modely.

Regulátor umožňuje zaznamenávat naměřená data - proudový odběr, napájecí napětí, zvlnění napájecího napětí, napětí BEC, teplotu a otáčky do paměti. Po skončení závodu nebo při testovacích jízdách si můžete tyto údaje zobrazit na počítači a vyhodnotit.

Regulátor Castle Mamba X obsahuje integrovaný zdroj BEC schopný dodat proud až 8 A, napětí může je nastavitelné v rozsahu 5,25 až 8,0 V.

Možnosti využití sekundárního vstupu AUX2 - bílý vodič

• Omezení výkonu plynu - můžete omezit max. výkon motoru. Ideální volba pro případy, kdy RC auto řídí děti nebo méně zkušení jezdci.
• Omezení výkonu zpátečky - můžete omezit maximální výkon zpátečky.
• Omezení výkonu brzdy - pomocí vysílače můžete omezit maximální výkon brzdy - ideální volba pro závody s Crawlery
• Síla brzdy v neutrálu - pomocí vysílače můžete omezit sílu brzdy v neutrálu - ideální volba pro Crawlery
• Vypnuti/zapnutí zpátečky
• Omezení maximálního momentu motoru - pokud potřebujete zamezit prokluzu kol, můžete kdykoliv během závodu snížit maximální moment, který motor poskytuje. Získejte výhodu před vašimi konkurenty!
• Vymazání naměřených dat - můžete dálkově vymazat záznam naměřených dat v průběhu závodu, např. před startem závodu

Odnímatelné kabely k přijímači a senzoru senzorových motorů

Kabely vedoucí do přijímače a do senzoru jsou zapojeny do zlaceného konektoru. Toto řešení nabízí možnost přizpůsobení kabeláže pro Vaše RC auto přesně podle Vašich představ. Pokud při havárii dojde k poškození kabelů, jednoduše je vyměníte. Kabely k přijímači i k senzoru lze dokoupit jako náhradní díl. Konektor pro připojení senzorového motoru je z výroby osazen záslepkou. Pokud se rozhodnete používat senzorové motory, je potřeba vysunout záslepku z konektoru. Jednoduché a maximálně spolehlivé řešení!

Náhradní kabel k přijímači má objednací číslo CC-011-0106-00, kabel pro připojení senzorů senzorových střídavých motorů do RC aut má objednací číslo CC-011-0108-00.

Klíčové vlastnosti regulátor Castle Creations Mamba X

• Voděodolná konstrukce regulátoru - elektronika je zalita ve speciální zalévací hmotě
• Obnovena podpora senzorových motorů, které jsou důležité ve stále populárnějších crawlerech
• Nastavitelná hodnota napětí zdroje BEC - můžete tak plně využívat jak standardní tak i High Voltage serva
• Nový voděodolný spínač pro spolehlivé vypnutí a zapnutí regulátoru
• Díky použití výkonnějšího mikrokontroléru je chod motoru ještě lepší, navíc je nově umožněno logování dat
• Regulátor je vybaven sekundárním vstupem, díky kterému si můžete během jízdy pomocí volného kanálu vysílače měnit některý z těchto parametrů, viz níže.
• Samozřejmostí je možnost programování základních parametrů regulátoru pomocí vysílače nebo programovací karty. Kompletní možnosti programování jsou k dipozici v aplikaci Castle Link pro PC.
• Výkonnější zdroj BEC pro spolehlivé napájení výkonných serv v modelu
• Regulátory mohou zaznamenávají nejdůležitější naměřená data - průběh napětí, otáčky a pod. Naměřená data ze závodu si pak můžete zobrazit na počítači a vyhodnotit.
• Podpora protokolu Castle Live Link - regulátor lze doporučit i pro průmyslové aplikace, kdy je nutné mít zpětnou vazbu o otáčkách, teplotě a pod.
