Charakteristika

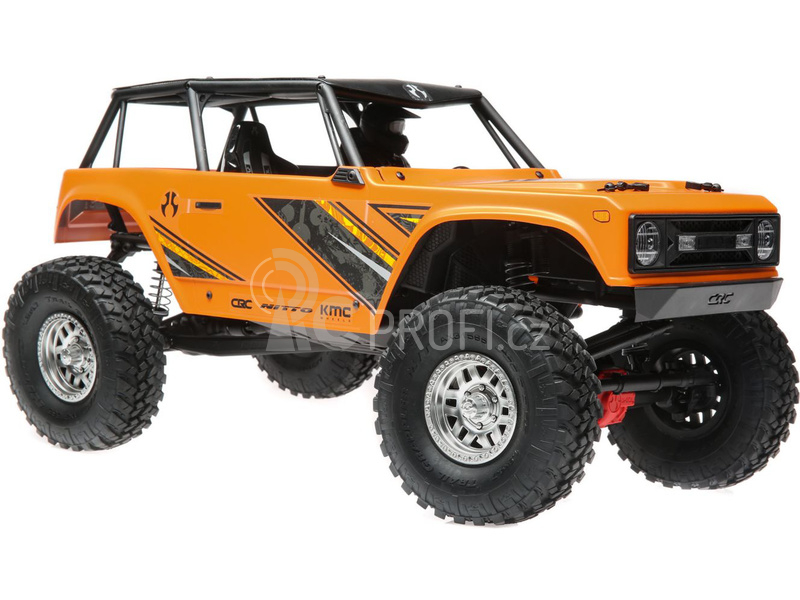

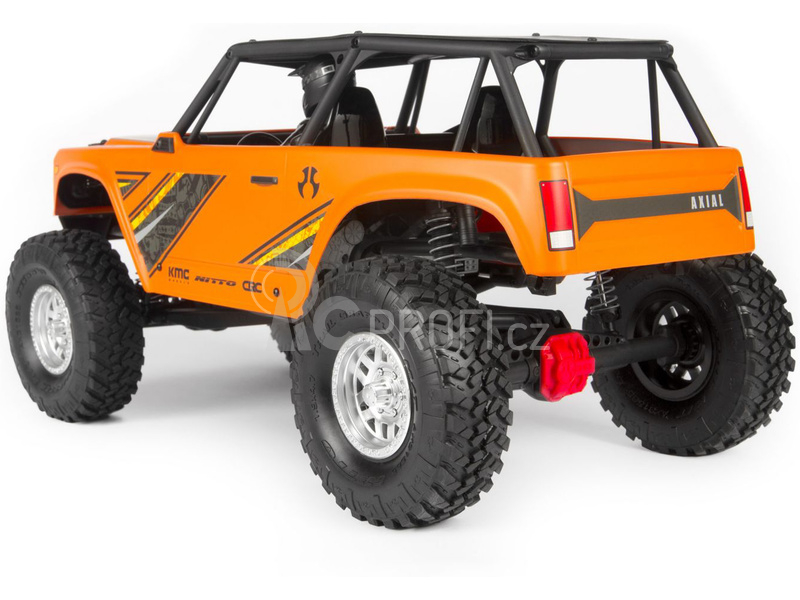

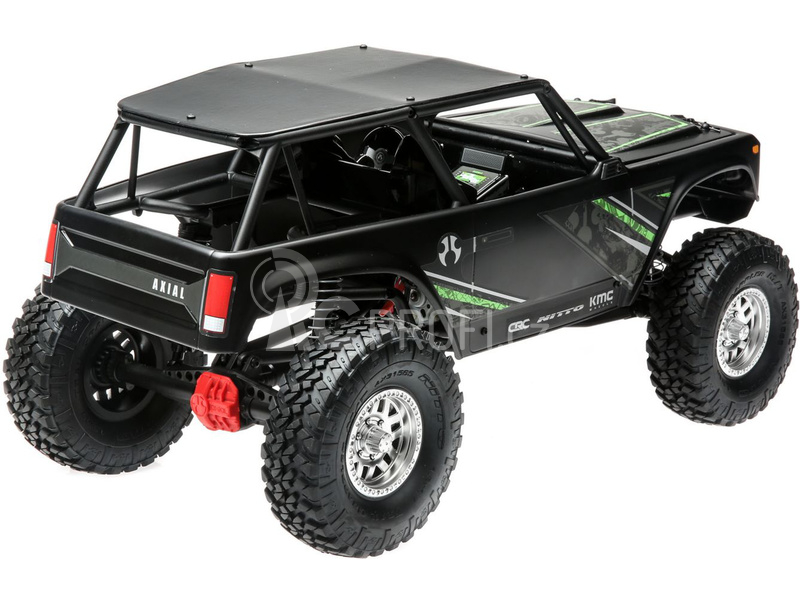

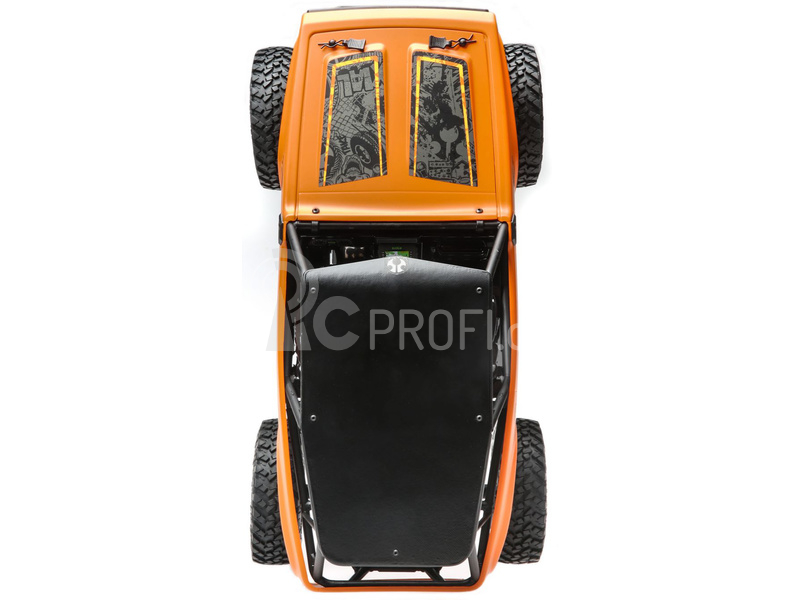

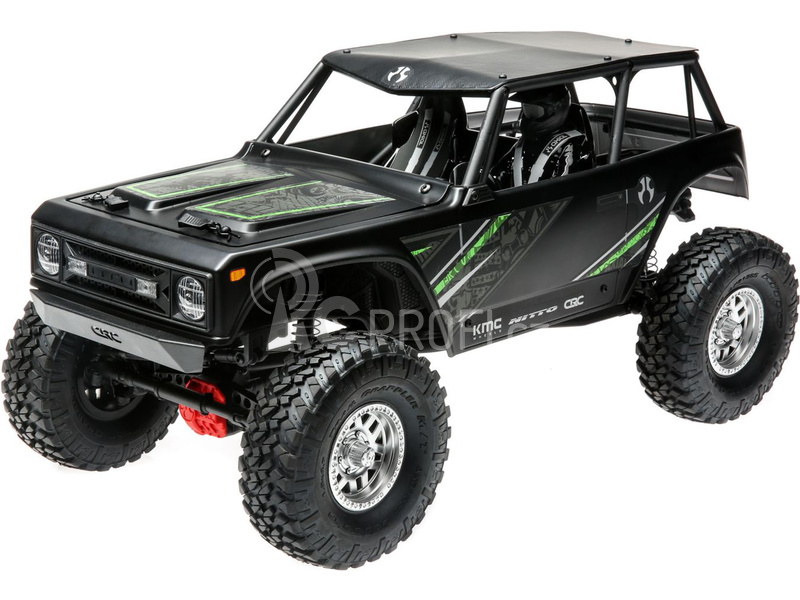

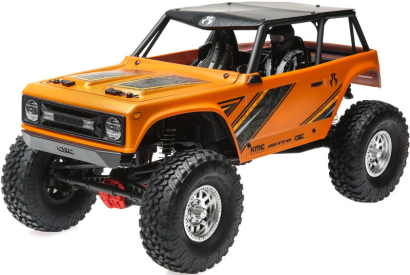

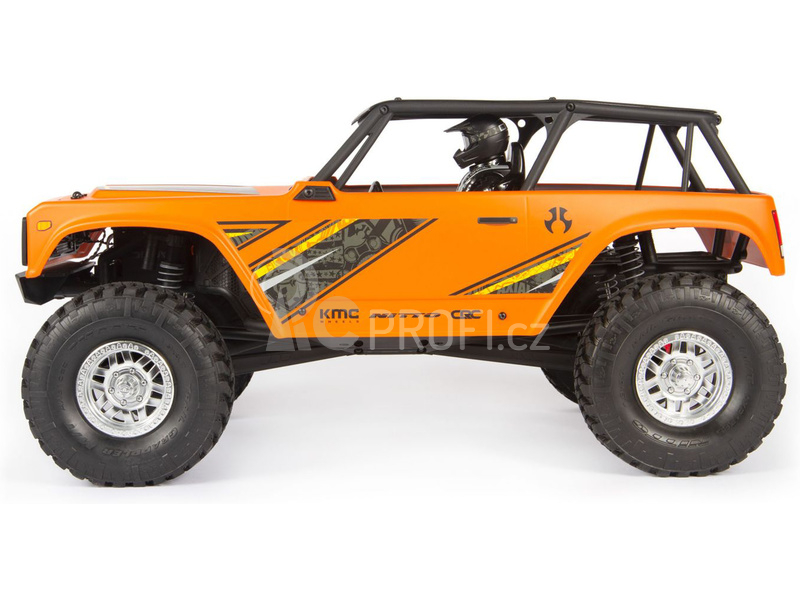

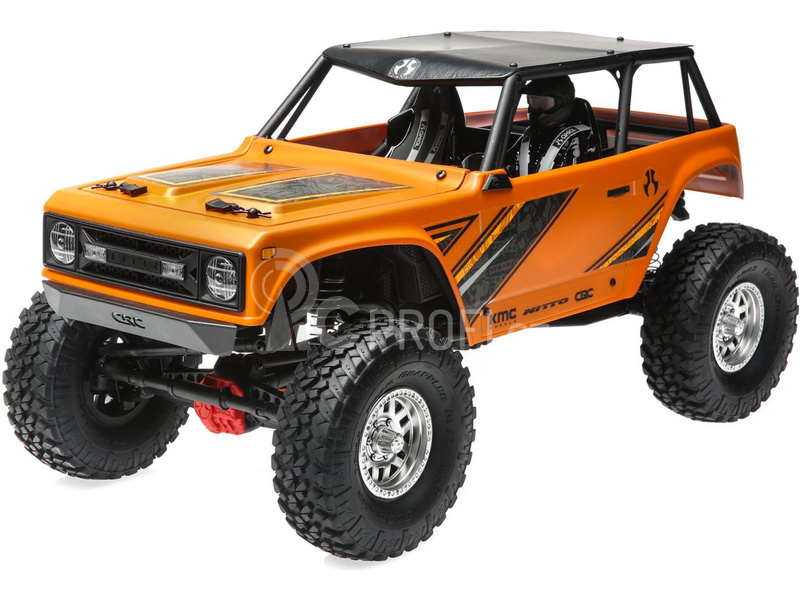

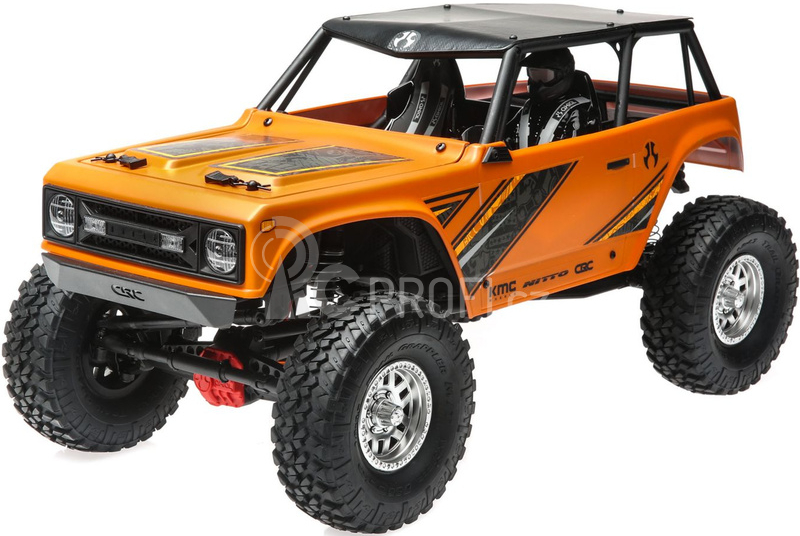

RC model auta Axial Wraith 1.9 4WD 1:10 představuje zcela maketový terénní vůz, který má kokpit s posádkou, kapotu s maketou motoru, rámovou karosérii s klecí posádky, převodovku jako v reálném autu a přitom jde o plně funkční výkonný terénní stroj, který zdolává těžké překážky.

Obsah balení

V balení je obsažen sestavený RC model auta Axial Wraith 1.9 4WD 1:10 s nainstalovanými díly: přijímač Spektrum™ SRX200, servo Tactic® TSX45 MG, motor Axial® 35T, regulátor Dynamite® a vysílač Spektrum™ STX2. Návod k použití v angličtině, němčině, francouzštině, italštině a češtině.

Charakteristika

RC model auta Axial Wraith 1.9 4WD 1:10 představuje zcela maketový terénní vůz, který má kokpit s posádkou, kapotu s maketou motoru, rámovou karosérii s klecí posádky, převodovku jako v reálném autu a přitom jde o plně funkční výkonný terénní stroj, který zdolává těžké překážky.

Axial Wraith 1.9 je vybaven pohonem i elektronikou, motor Axial 540 35T, regulátor Dynamite s konektorem IC3™, 2-kanálový vysílač Spektrum™ STX2 2.4GHz, přijímač Spektrum™ SRX200 2.4GHz servo řízení Tactic® TSX45 MG. Kokpit je vybaven sedadly, kola s licencovanými pneumatikami 1.9 Nitto Trail Grappler 4.7" x 1.9" (119.4 x 48.2mm). Pro co největší průchodnost terénem byly z auta odstraněny všechny nadbytečné součásti aby bylo dosaženo co největší světlé výšky. Uzamčené diferenciály, převodovka AX10™, dvojitá třecí spojka, vysoce výkyvné nápravy AR44™ zavěšené na 4 bodech, výkonný pohon a kvalitní kola umožnují vysokou průchodnost náročným terénem.

Axial Wraith 1.9 4x4 je prvním RC modelem auta s rámovým podvozkem, který je odolný s vysokou mírou životnosti, kterou potřebujete pro agresivní akce v náročných terénech. Zdokonalením osvědčené konstrukce podvozku 2.2 Wraith, Axial zvětšil světlou výšku současné verze zmenšením velikosti převodovky diferenciálu. Baterie se zasouvá do krabičky pod kapotou, servo řízení je umístěno v nižší poloze, což přispělo ke snižení polohy težiště.

Jednodílné nápravy AR44™ mají převod pastorku 6mm nad osou převodu, což zvětšilo světlou výšku a menšilo úhel hnacího hřídele. Axial zvyšuje celkovou odolnost pomocí kovového převodu, navíc jsou použita velká ložiska pro vysokou životnost. Stavitelné olejové tlumiče vám umožní vyladit podvozek pro nejlepší jízdní vlastnosti na jakékoli trati. Oficiálně licencované pneumatiky Nitto Grappler jsou vyrobeny z odolné směsi S30 a mají velký běhoun, který má vynikající záběr na široké škále povrchů.

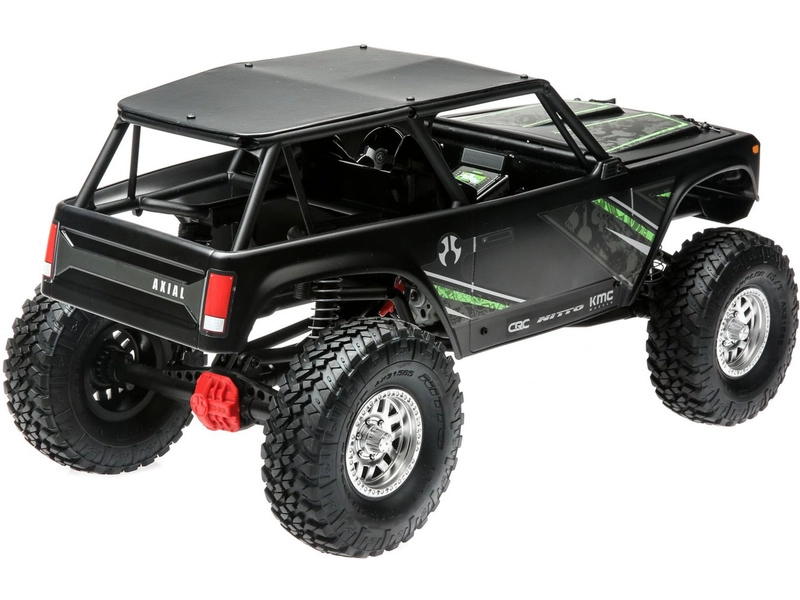

Wraith 1,9 má skvěle vyhlížející lexanovou karosérii, v přední části najdete plastovou mřížku, detail chladiče a dva velké světlomety vybavené osvětlením s LED. Zvedněte kapotu a uvidíte repliku motoru V8, která plní i praktickou funkci, ukrývá a chrání přijímač Spektrum™ SRX200 před vodou, prachem a nečistotami.

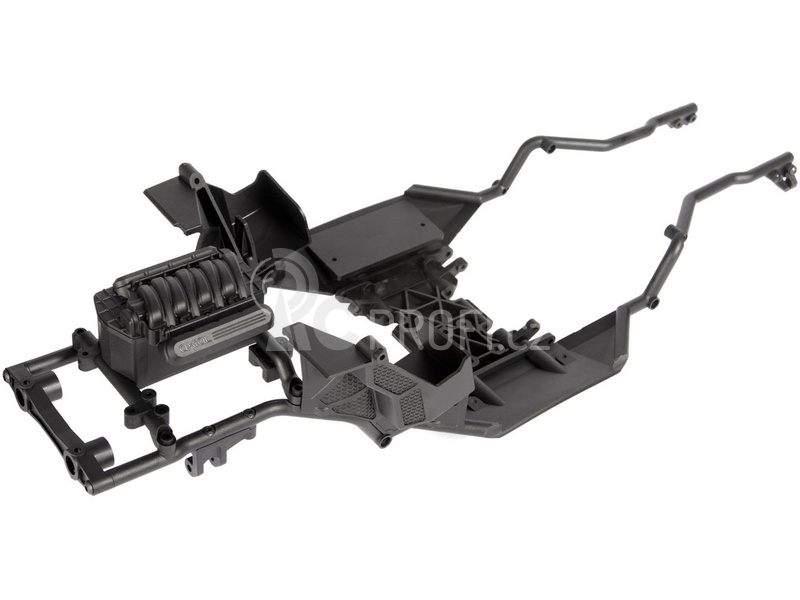

AXIAL WRAITH 1.9 - rámové šasí

Základem platformy Wraith 1.9 je propracovaný rámový podvozek s plnými tyčemi, první celoobvodový rám použitý u RC auta, s trvanlivostí kterou budete potřebovat pro agresivní lezení po skalách. Podvozek má krabičku pro baterii vepředu, ke které je snadný přístup a poskytuje dokonalé rozložení hmotnosti pro agresivní lezení.

AXIAL kluzná deska šasí

Zdokonalením úspěšné konstrukce podvozku 2.2 Wraith, Axial zvýšil světlou výšku této verze zmenšením velikosti své kluzné desky a spodních ramen. Šikmé kluzné desky zlepšují jízdu na nerovném terénu tím, že boční plochy dávají více prostoru pod vozem a proto jdou snadněji projíždět překážky.

Servo na podvozku pro realistický vzhled

Axial přemístil servo z horní části nápravy a na podvozek, tato poloha plní lépe svůj účel, lépe na modelu vypadá a servo je umístěno níž. Přední odpružená konstrukce nápravy rovněž pomáhá co nejvíce omezit nárazy při řízení, aby bylo dosaženo nejlepšího zážitku z jízdy.

Nový design karosérie

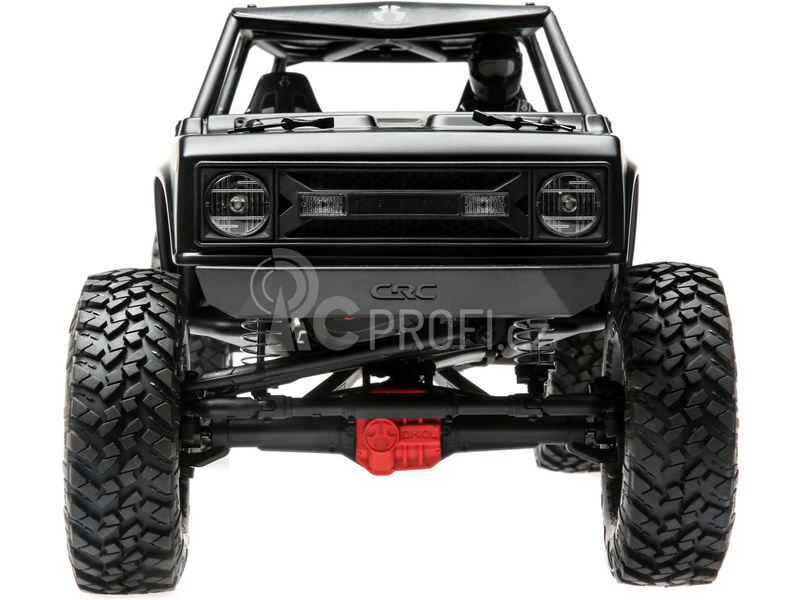

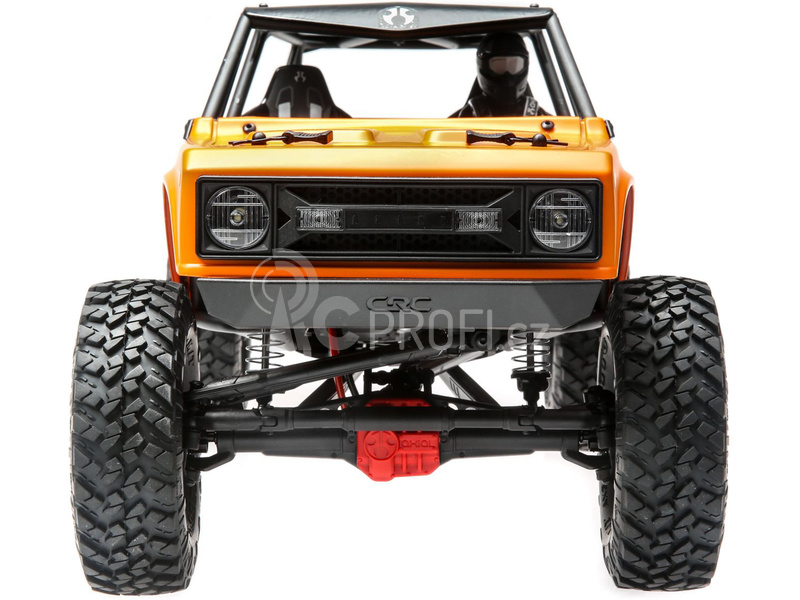

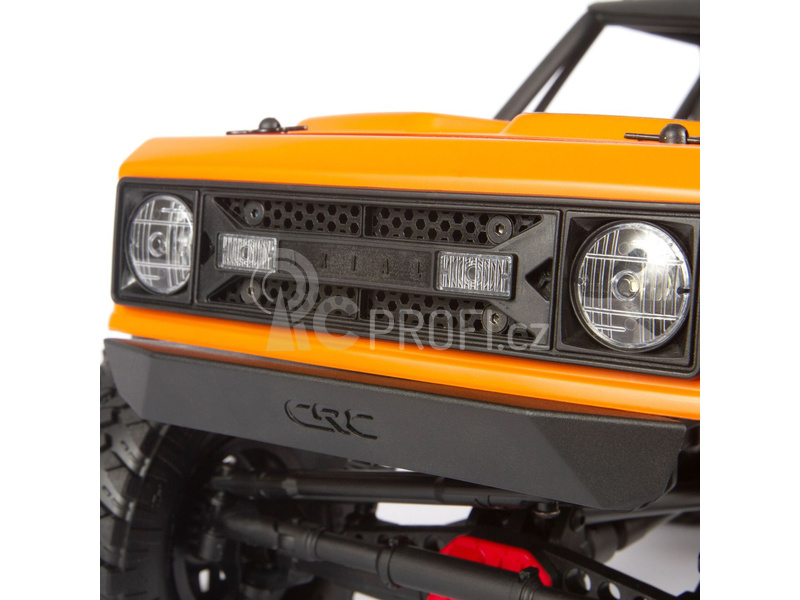

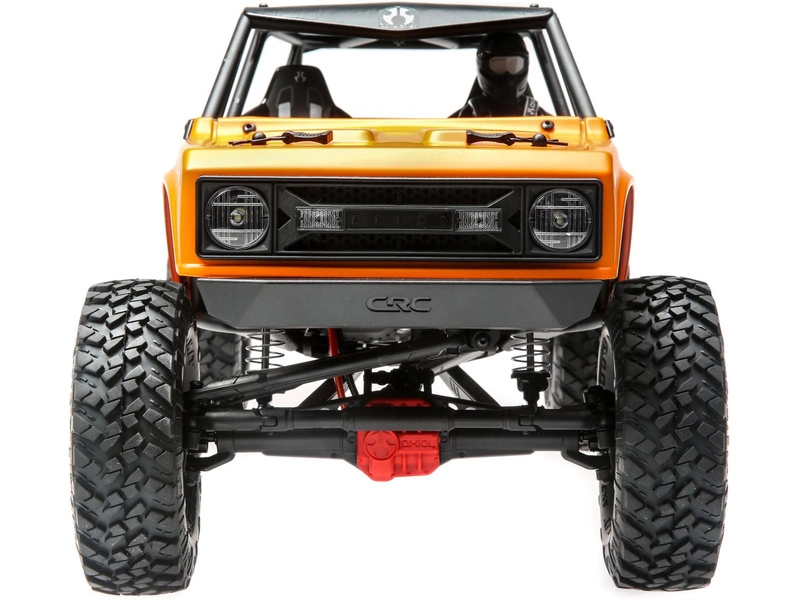

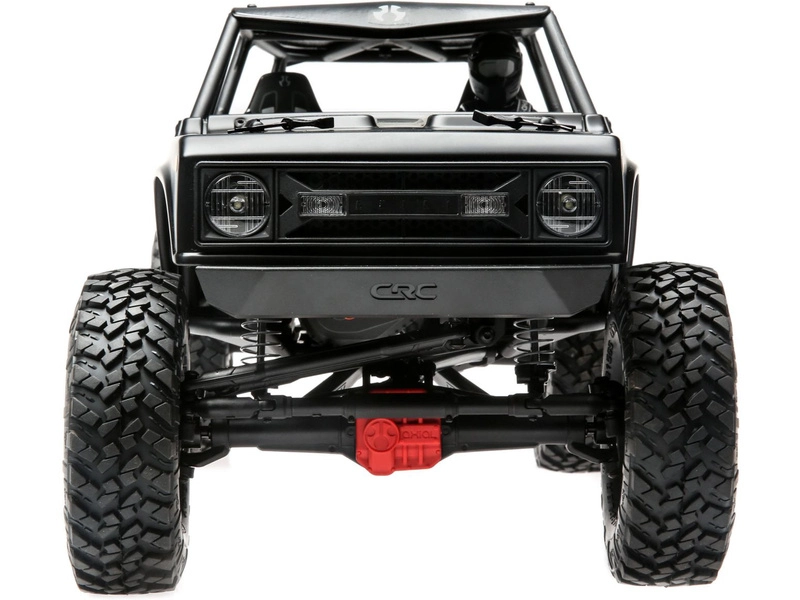

Přední karosérie Wraith 1.9 je zvýrazněna tvarovanou plastovou mřížkou se světlomety a osvětlením dvěma velkými 5mm LED diodami, již nainstalovanými Realismus vašeho auta se zvýší i po západu slunce! Na pření kapotě jsou i 2 čiré menší obdélníkové světla s 3mm otvory (LED diody nejsou součástí dodávky).

Detail chladiče za přední mřížkou

Axial věnuje maximální pozornost realistickému ztvárnění auta Wraith 1.9 RTR. Jde do takových detailů, jako je například provedení přední mřížky. Všimněte si i dalších detailů, které ztvárňují složitou voštinu (nefunkčních) žeber chladiče.

Provedení blatníků

Vytvarované blatníky pomáhají snížit rutinní údržbu tím, že se nečistoty nenechají vniknout do podvozku. Kromě toho jsou dalším příkladem vynalézavosti Axial: díly se použijí zároveň jako přihrádky pro baterie a jsou vybaveny simulovanými chladicími otvory pro větší realismus.

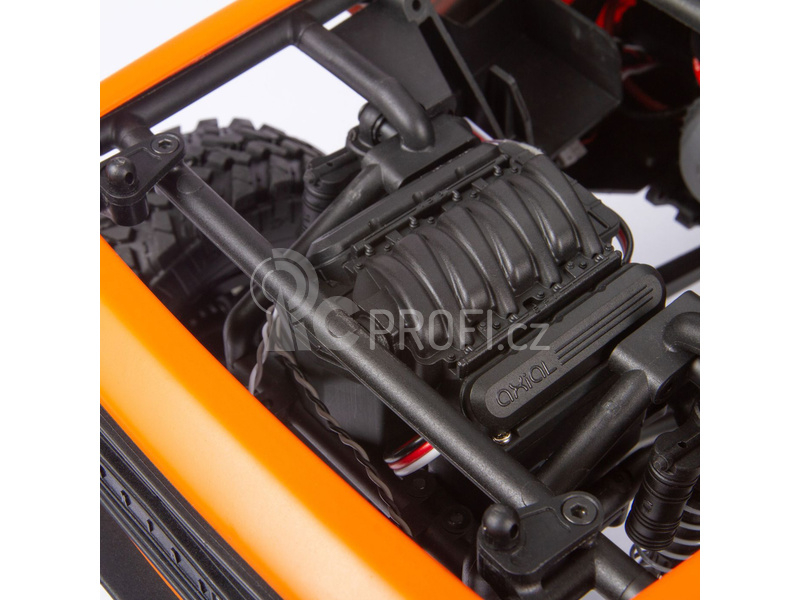

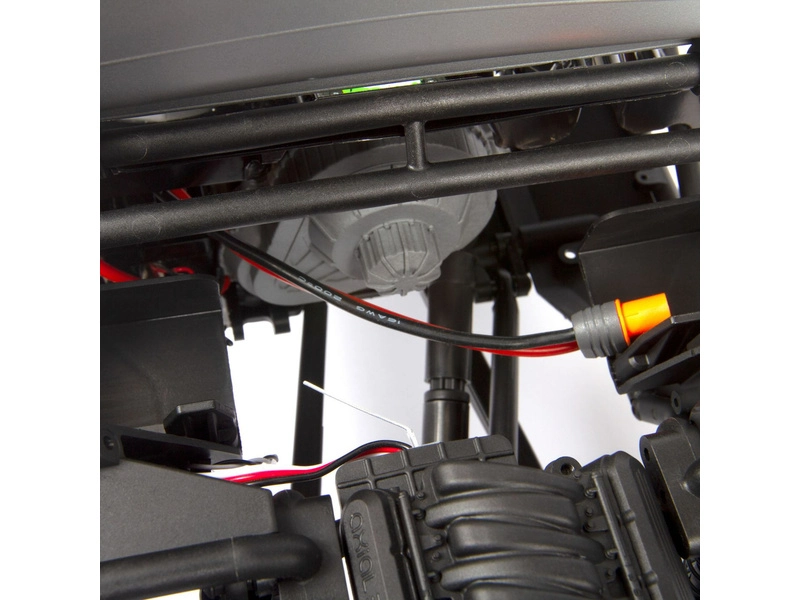

Replika motoru V8 jako schránka přijímače

Přístup k elektronice přijímače je velmi snadný, protože po otevření přední kapoty uvidíte repliku motoru V8. Ta slouží jako voděodolná* a prachotěsná schránka přijímače Spektrum™ SRX200

Volantová RC souprava Spektrum STX2

RC model auta Axial je dodáván s dvoukanálovým volantovým vysílačem Spektrum STX200. Pracuje v pásmu 2.4 GHz, na vysílači lze nastavit reverzy, neutrál a omezit výchylky. Dále obsahuje možnost omezení max. rychlosti v krocích 50%, 75% a 100%. Vysílač se napájí 4 AA bateriemi, lze použít alkalické nebo nabíjecí NiMH články.

• Díky nastavitelným reverzů, neutrálu a koncových bodů výchylek můžete vysílač použít i do jiných modelů. Náhradní přijímač SRX200 se prodává zvlášť.
• Vysílač obsahuje možnost omezit výkon motoru na 50%, 75% nebo 100%. Volba 50% je ideální pro děti nebo začínající uživatele.

Servo řízení

Řízení předních kol zajišťuje výkonné a spolehlivé servo Tactic STX45. Servo standardní velikosti je vybaveno dvěma kuličkovými ložisky a kovovými převody. Moment 10,3 kg.cm, rychlost 0,21 s/60° při 4,8V.

Motor 540 35T

Motor AXIAL 540 35T poskytuje rovnováhu mezi rychlostí a sílou. Kartáčový stejnosměrný motor má 35 závitů. Chlazení zajišťuje integrovaný ventilátor.

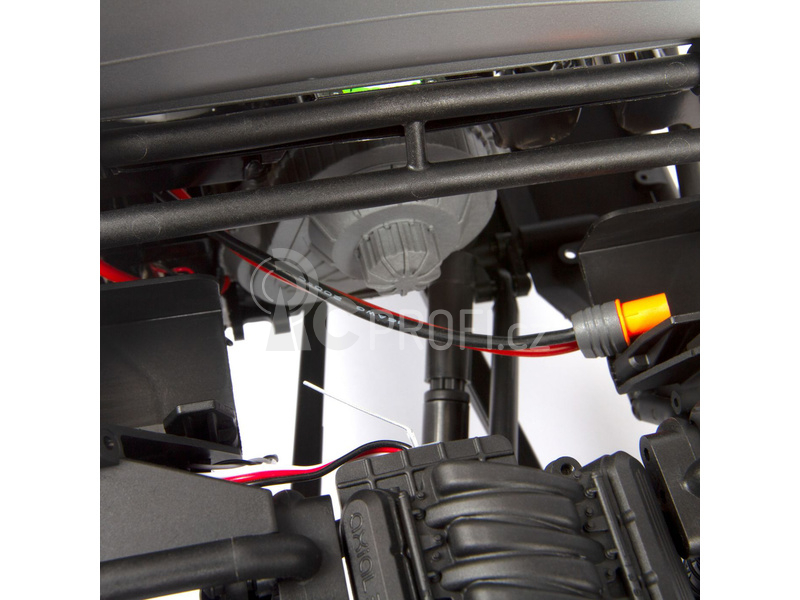

Nové konektory IC3

Nové konektory IC3 mají moderní konstrukci s důrazem na bezpečnost a jednoduchost. Kontakty jsou tvořeny zlacenými kolíky a dutinkami.

Jak již bylo uvedeno, konektory byly navrženy s důrazem na bezpečné a jednoduché používání. Konektory nelze přepólovat, kontakty i pájené spoje jsou překryty plastovým obalem. Konektor IC3 je zpětně kompatibilní s EC3.

Elektronický regulátor AE-5L

Voděodolný* elektronický stejnosměrný regulátor Dynamite AE-5L je kompatibilní se 2 až 3 článkovými LiPo nebo 6 až 9 článkovými MiMH akumulátory. Snadné nastavení pomocí zkratovacího konektoru (jumper).

• Typ akumulátoru: 2S - 3S LiPo / 6-9 čl. NiMH
• Brzda v neutrálu (Drag Brake): Na regulátoru lze nastavit sílu brzdy na 50 % nebo 100%.
• Výstup pro zapojení LED osvětlení
• Voděodolné* provedení
• Pasivní chladič pro odvod tepla
• Tepelná ochrana

Jako volitelné osvětlení, zapojené přímo do LED výstupu regulátoru, je určena LED sada AXIC1481. Jiné typy osvětlení zapojené do regulátoru můžou způsobit jeho poškození.

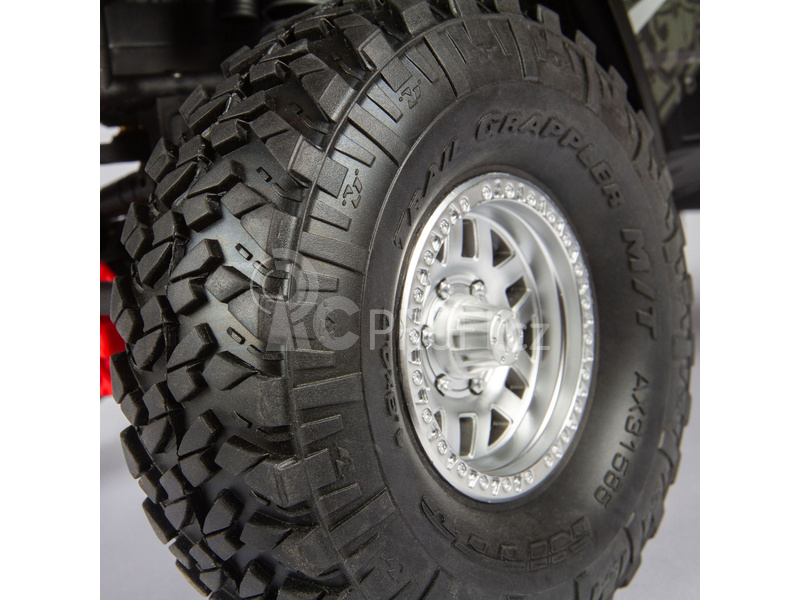

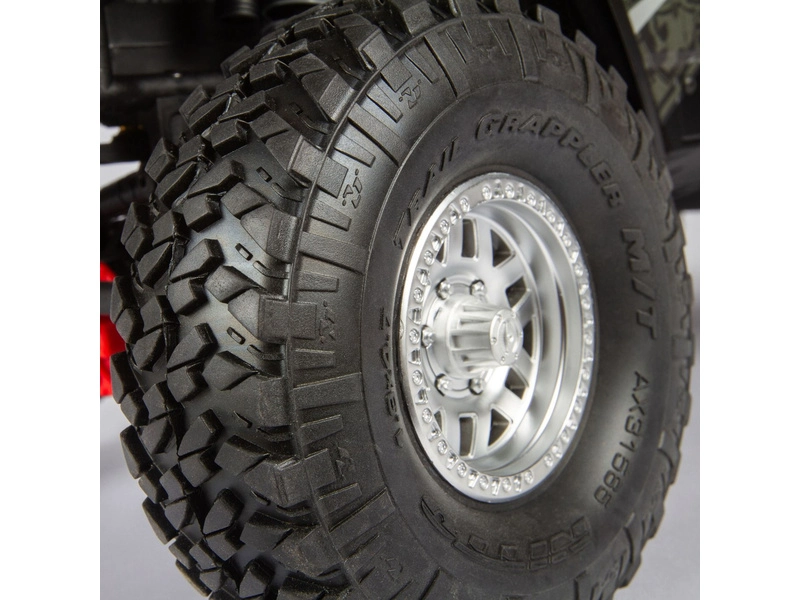

Licencované pneumatiky M/T 1.9 Nitto Trail Grappler

Oficiálně licencované pneumatiky Nitto Trail Grappler M/T nabízejí fantastický výkon v terénu a zároveň si zachovávají vynikající jízdní vlastnosti pro použití na silnici. Jsou vyrobeny z odolné směsi S30 s velkými bloky dezénu, které poskytují vynikající trakci, i když jede po tvrdé cestě. Rozměr 119,4 x 48,2 mm.

Licencované disky KMC XD229 Machete

Oficiálně licencované disky KMC XD Machete jsou legendární ve světě Off-road. Mají chromovou povrchovou úpravu, skvělý vzhled a na zadní straně standardní unášecí šestihran 12mm.

Převodovka AX10 ™

Ultrakompaktní, celokovová převodovka poskytuje širokou škálu možností převodového poměru. Celkový poměr může být nastaven volbou různých pastorků a čelního ozubeného kola, což umožňuje jízdu vyšší rychlostí nebo vysokou sílu pro jízdu do stoupání.

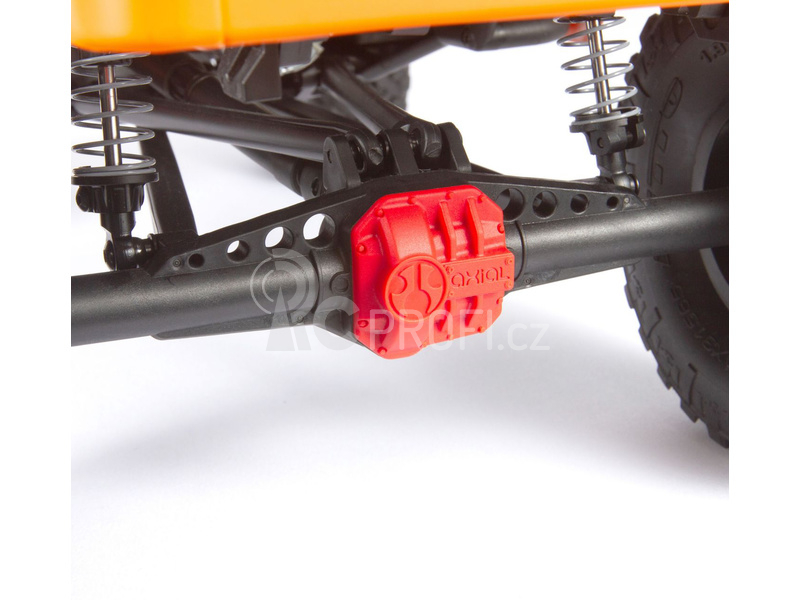

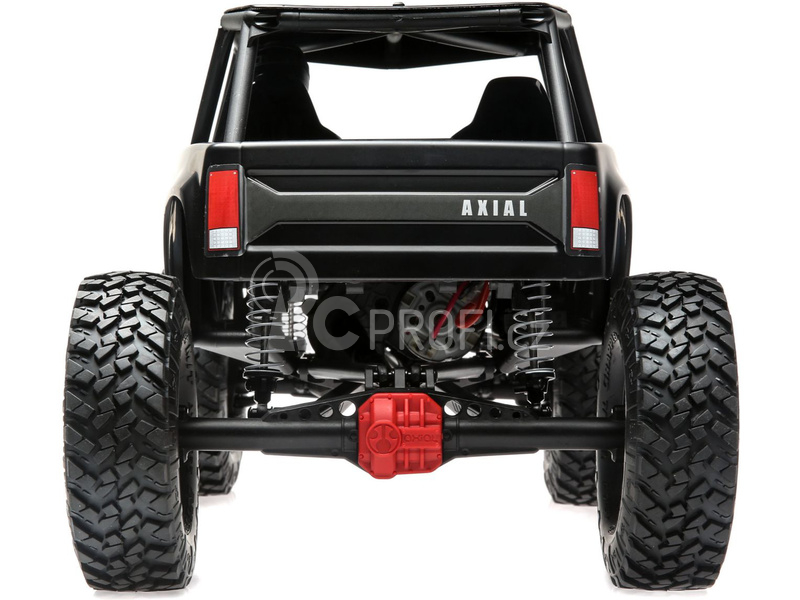

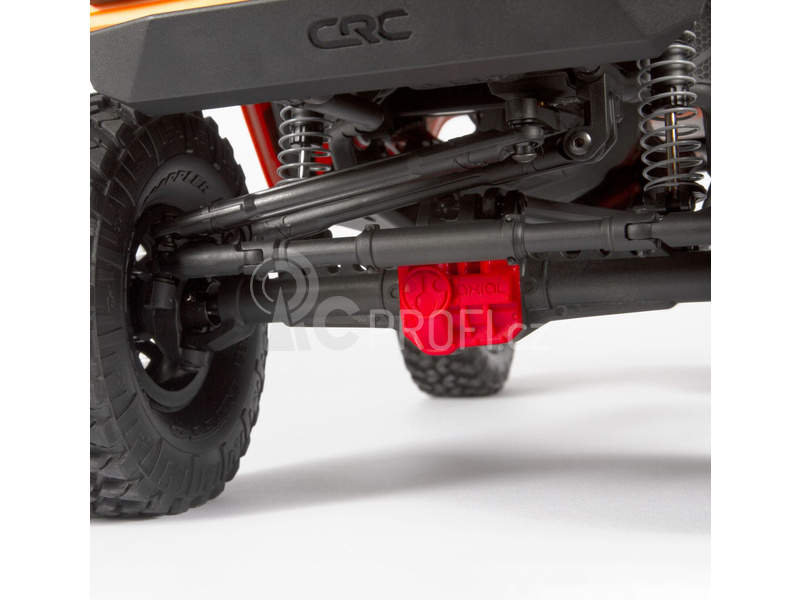

Tuhé nápravy AR44™

Převodovka pastorku je o 6 mm výš nad středem. To umožňuje větší světlou výšku a menší úhly hnacího hřídele k nápravě. Konstrukce diferenciálu s pastorkem nad osou má větší plochu styku kol pro větší odolnost. Optimalizovaný převodový poměr snižuje točivý moment u náprav. Kovové převody jsou standardní, stejně jako skříň přední i zadní. Větší nosná ložiska v soukolí snižují pružnost a vytvářejí silnější hnací ústrojí.

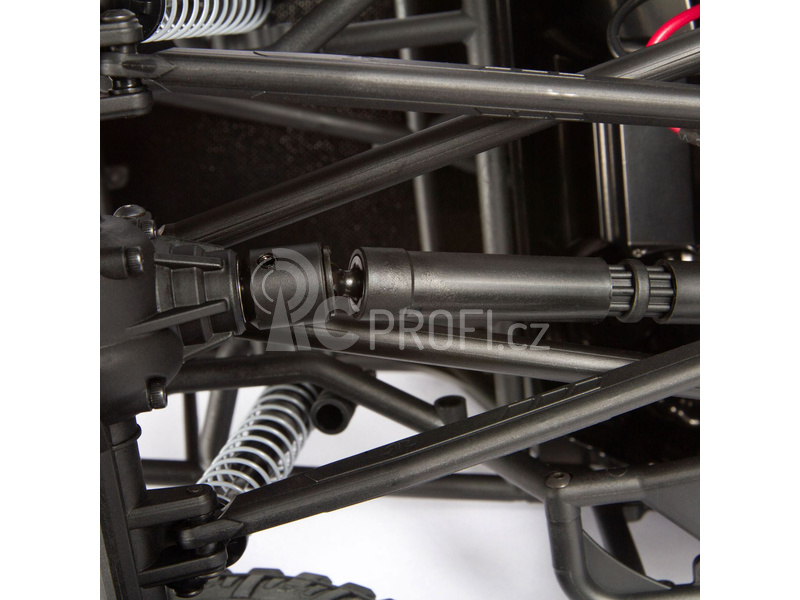

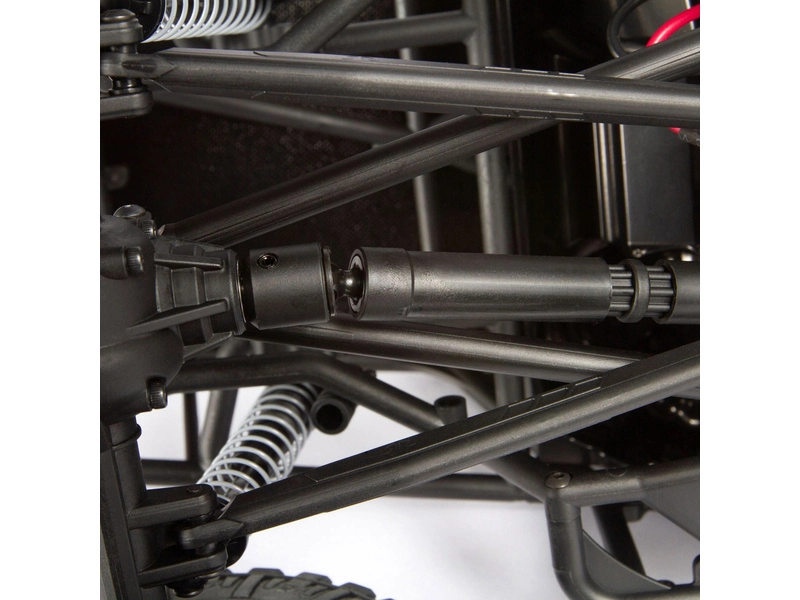

Náhon WB8 HD Wildboar™

Přední a zadní hnací hřídele WB8 HD Wildboar jsou vybaveny křížovým kolíkem o velkém průměru (2x11mm) spolu s hřídelemi M4 pro větší pevnost. Středový kardan a má více materiálu, který snižuje pružnost a únavu.

Uložení baterie

Nový zásobník akumulátoru je nyní umístěn níže a více vepředu pro lepší rozložení hmotnosti a níže položené těžiště. Zabraňuje uvolnění nebo posunutí baterie během jízdy. Lze použít do rozměru baterie 32x44x147mm (3S / 5000 mAh).

Maketové detaily

V balení najdete dvě vysoce detailní makety turbodmychadel. Nainstalujte je pod kapotu pro větší měřítko realismu! Je pouze na vás, zda je do modelu umístíte.

Třecí spojka

Na každé straně čelního kola jsou ocelové disky pro zvýšení povrchové plochy třecí spojky. To umožňuje přesnější naladění a udržení nastavení. Čelní ozubené kolo má 32 zubů.

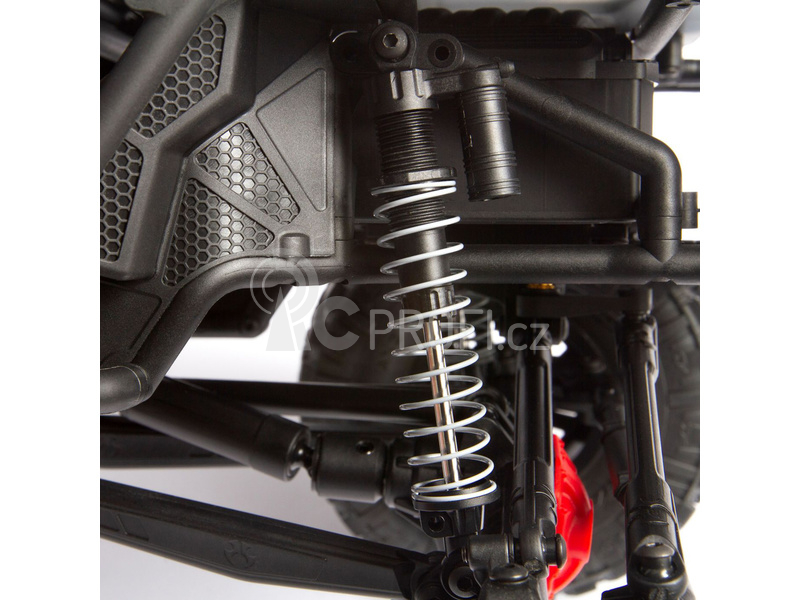

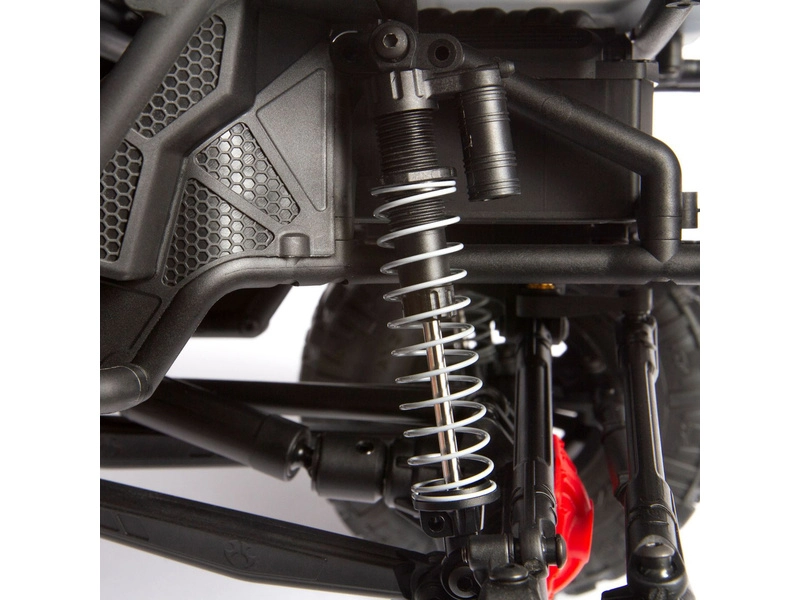

4-bodové zavěšení náprav

Tuhá přední a zadní náprava je vysoce výkyvná díky 4 bodovému uložení na hliníkových eloxovaných tyčích s kulovými čepy a díky tlumičům s velkým zdvihem. Nápravy mají velkou volnost kývání a proto auto projede i zdánlivě nesjízdným terénem.

* Informace o specifikaci voděodolnosti naleznete v návodu k použití. Tipy a triky na provoz v mokrém prostředí naleznete v blogu.

Doporučujeme koupit

Pro zprovoznění modelu jsou potřeba 4x AA baterie do vysílače EM-B1320, pohonný akumulátor a adekvátní nabíječ na pohonný akumulátor.

Doporučené akumulátory LiPo

Pro běžné ježdění doporučujeme 2 článkový LiPo akumulátor (7.4 V), s konektorem EC3, IC3.

• Smart LiPo akumulátor Spektrum 7.4 V 5000 mAh
• Standardní LiPo akumulátor Black Magic 7.4 V 5000 mAh.
• Standardní LiPo akumulátor s maximální dobou jízdy Black Magic 7.4 V 6500 mAh.

Doporučené akumulátory NiMH

NiMH akumulátory nejsou náročné na správné zacházení a jsou tudíž vhodné pokud RC model auta provozují zejména děti (NiMH akumulátor se nezničí úplným vybitím). Doba jízdy s NiMH akumulátory však bude o něco kratší.

• NiMH akumulátor Dynamite 7.2 V 3300mAh
• NiMH akumulátor s maximální dobou jízdy Dynamite 7.2 V 4500mAh

Doporučené nabíječe pro Smart akumulátory Spektrum

Pokud se rozhodnete v RC modelu auta Axial používat moderní Smart LiPo akumulátory, pak doporučujeme tento nabíječ:

• Nabíječ na stejnosměrné napětí 10 - 32 V Spektrum S1200 s jedním výstupem.
• Síťový nabíječ Spektrum S2100 se dvěma výstupy 2x 100 W Spektrum S2100.

Doporučené nabíječe pro konvenční LiPo a NiMH akumulátory

Pokud se rozhodnete model provozovat na konvenční LiPo a NiMH akumulátory, doporučujeme používat univerzální nabíječe o výkonu minimálně 50 W.

• Nabíječ Dynamite Prophet Sport s jedním výstupem 50 W
• Nabíječ Dynamite Prophet Precept s jedním výstupem 80 W

Příslušenství pro běžný provoz

Pro běžný provoz RC auta Axial potřebujete lepidlo na pneumatiky, lepidlo na šrouby, sadu nářadí a silikonový olej do tlumičů. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro RC auta.

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Z naší nabídky doporučujeme lepidlo Corally Tire Fix - viz doporučené příslušenství.

Občas je třeba doplňovat silikonový olej do tlumičů modelu. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají opravné sady či jednotlivé díly. Z naší nabídky silikonových olejů doporučujeme silikonové oleje Corally, viz doporučené příslušenství.

Pro běžnou údržbu je potřeba lepidlem na šrouby (obj. č. FS-G06/10. Šrouby zašroubované v kovovém materiálu (např. šrouby v motoru, šervík v pastorku) musí být proti povolení tímto lepidlem zajištěny.

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnou vysoké vybíjecí proudy a disponují velkou kapacitou pro dlouhý jízdní čas. Naopak LiPo akumulátor je náchylný především na mechanické poškození.
