Charakteristika

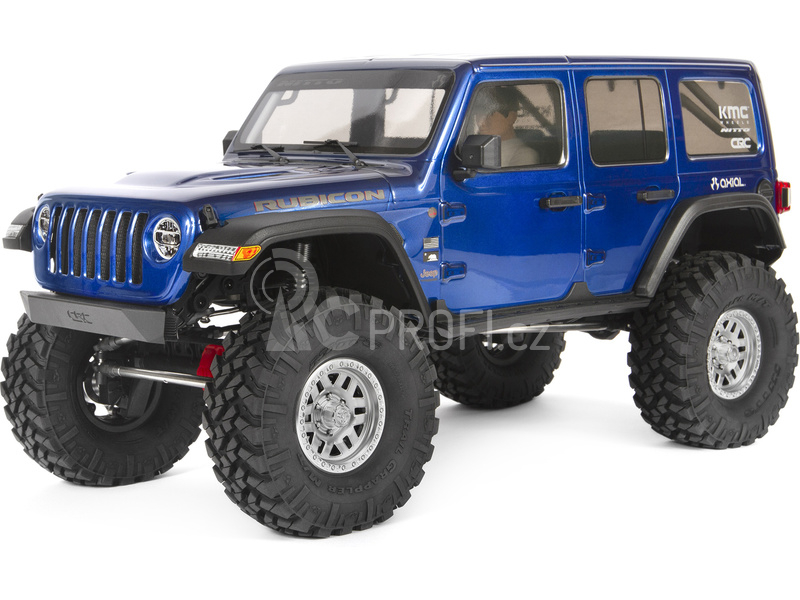

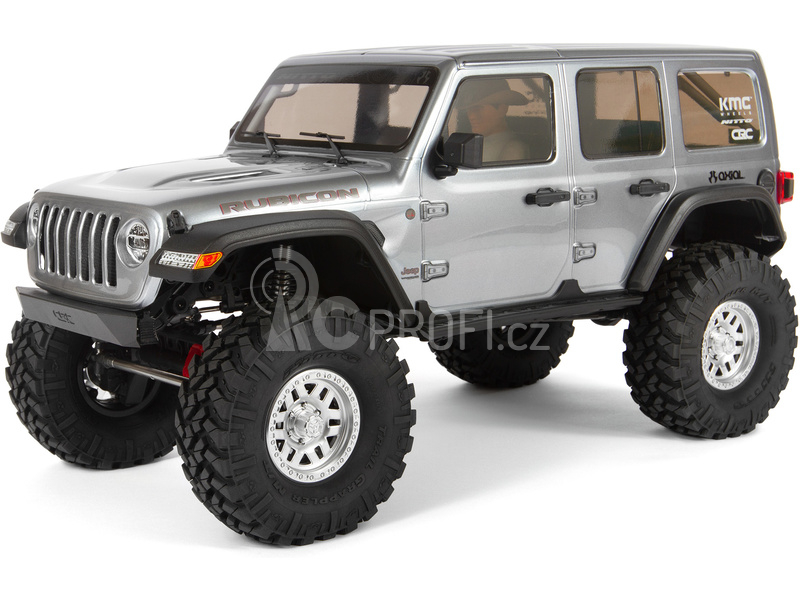

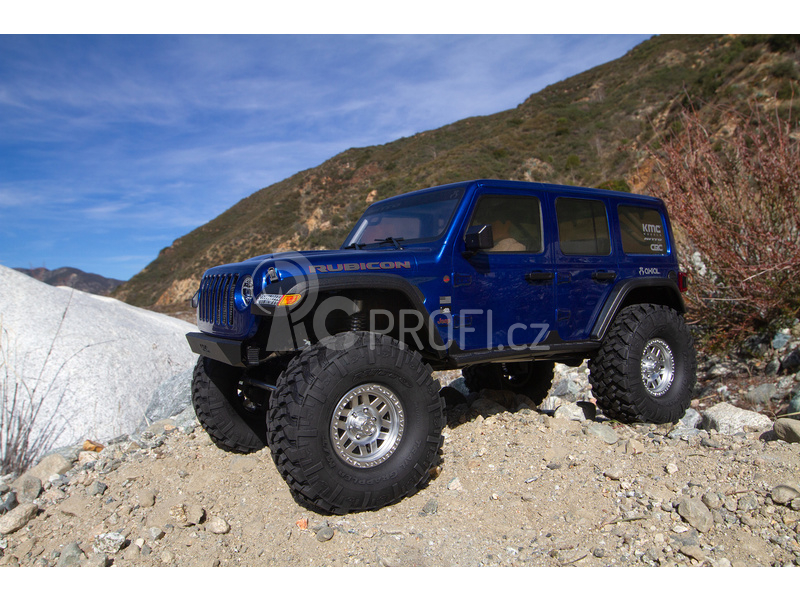

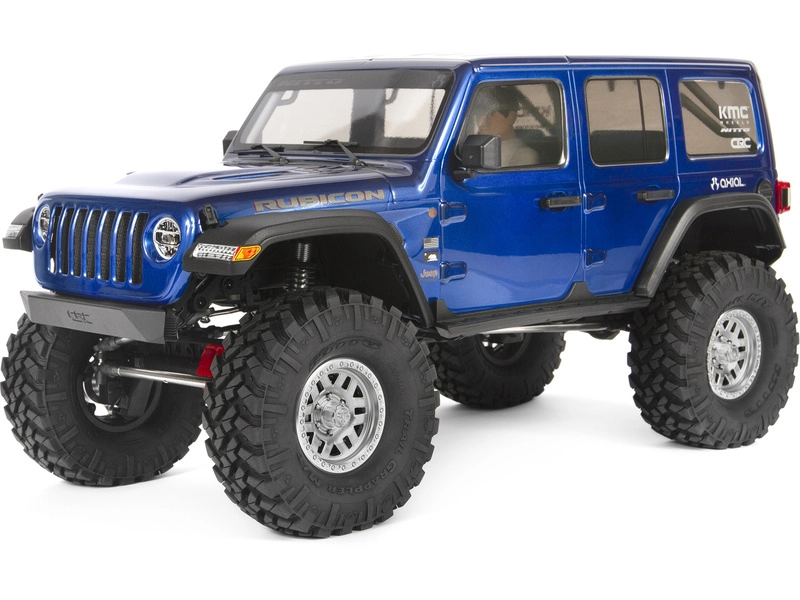

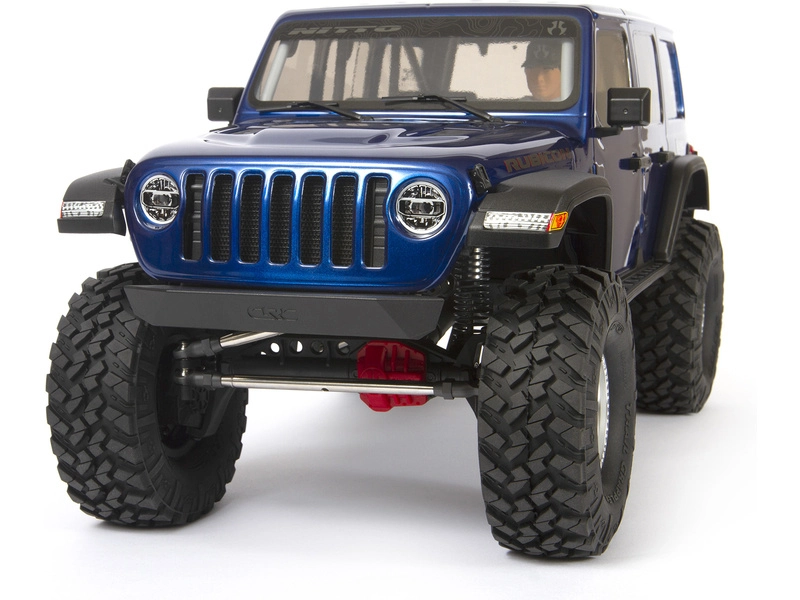

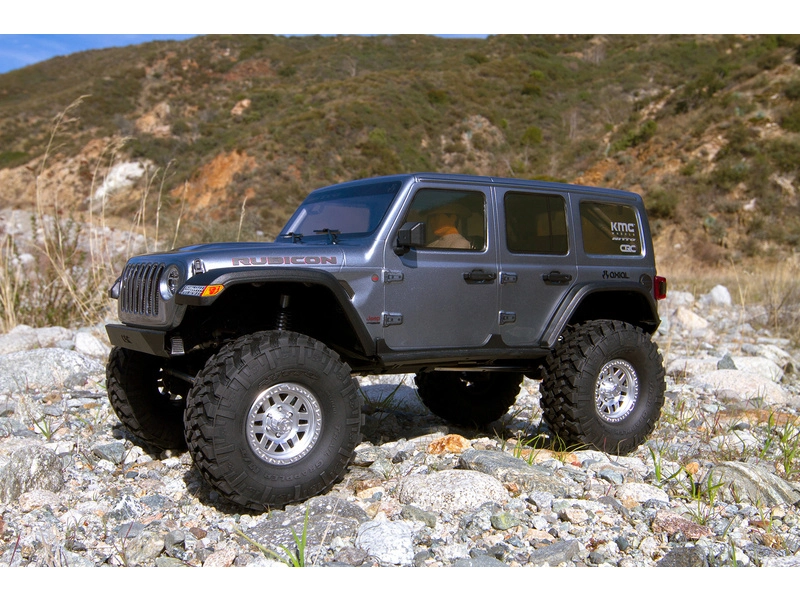

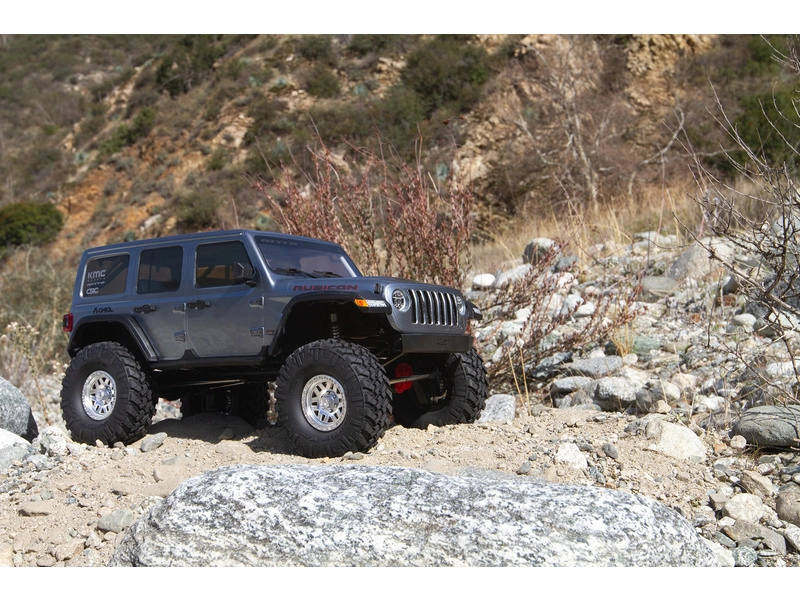

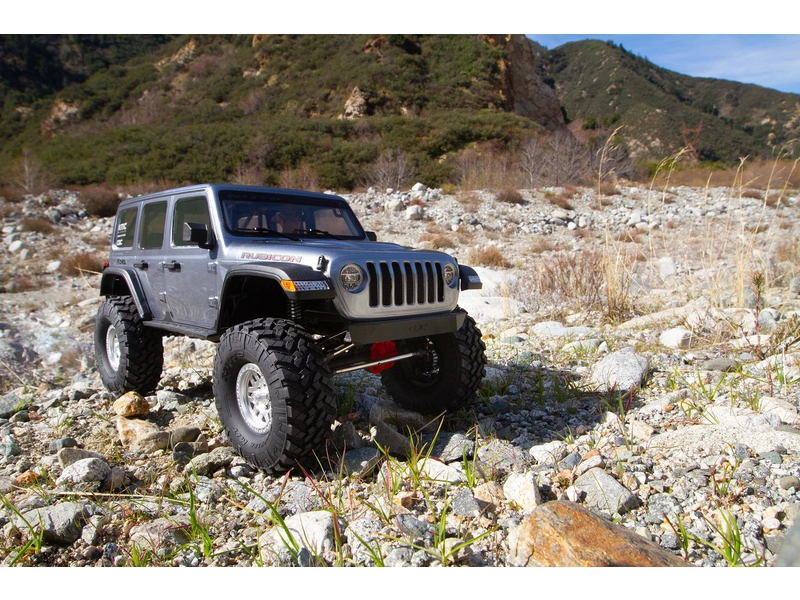

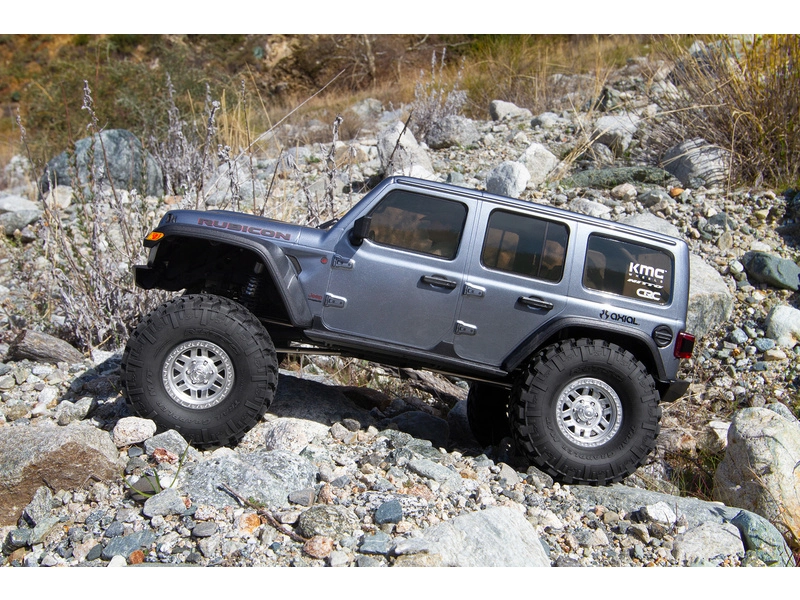

Stavebnice expedičního RC modelu auta Axial® SCX10™ III Jeep® JLU Wrangler 4WD v měřítku 1:10 ve verzi III zvyšuje realitu podvozku realistickým krytem převodovky, maketou motoru V8 a portálovými nápravami. Maketová čirá karosérie a licencovaná kola.

Obsah balení

V balení jsou součásti na sestavení RC modelu auta Axial® SCX10™ III Jeep® JLU Wrangler a manuál. Přehledně uspořádané sáčky se součástmi podvozku, rámu nástavby, čirý výlisek karosérie Jeep® Wrangler Unlimited a kokpitu.Dále disky KMC Machete, pneumatiky Nitto Trail Grappler. Sestavit je potřeba kromě podvozku i tlumiče, kola, karosérii a další. Stavebnice je určena pro zkušené modeláře, kteří jsou vybaveni vším potřebným nářadím a nástroji, lepidly, barvami a určí si vhodné tukové a olejové náplně do převodů a tlumičů. Rovněž si doplní RC výbavu, pohon a baterii. vícejazyčný manuál v angličtině, němčině, francouzštině a italštině.

Charakteristika

Stavebnice expedičního RC modelu auta Axial® SCX10™ III Jeep® JLU Wrangler s náhonem 4WD v měřítku 1:10 představuje další krok vpřed v konstrukci expedičních modelů aut. Verze III přichází s kompletně přepracovaným šasi, novými portálovými nápravami, realistickým krytem převodovky a maketou motoru V8. Maketová čirá karosérie a licencovaná kola.

Wrangler SCX10™ III Jeep® JLU používá portálové nápravy ke zlepšení výkonů, zvýšením světlé výšky a snížením točivého momentu. Krabička baterie pojme standardní sadu baterií LiPol nebo NiMH. Nová konstrukce ocelových profilů rámu podvozku nabízí větší variabilitu uspořádání. Vnitřní kryty blatníků a podlahové lišty lépe ukrývají vnitřní komponenty, které by byly viditelné z boku podvozku.

Na podvozku lze ovládat kromě směru jízdy a plynu i uzávěrku zadní nápravy a 2-stupňovou převodovku. Podle toho je potřeba zvolit RC soupravu s potřebným počtem kanálů. Pokud budete chtít doplnit osvětlení, naviják apod. bude potřeba s tím počítat. V balení je obsažena čirá karosérie Jeep® Wrangler Unlimited, kterou si můžete nastříkat a vyzdobit podle vlastního uvážení. Součástí karosérie je klec, otvory pro přední kapotu, stěrače čelního skla, zrcátka, kliky dveří a další, plus detailní interiér. Nové větší a širší, oficiálně licencované pneumatiky Nitto Trail Grappler na třídílných licencovaných discích KMC Machete beadlock znamenají dokonalý realismus a vysokou přilnavost na cestách necestách, skalách a všech možných terénech.

Vlastnosti SCX10™ III Jeep® JLU Wrangler

• Maketa motoru V8 a kryt převodovky chrání motor a zlepšuje vzhled
• Podvozek pojme standardní baterie LiPol nebo NiMH
• Nastavení převodovky s funkcí DIG umožňuje uzamknout zadní nápravu pro menší poloměr otáčení
• Dvou-rychlostní převodovka pro jízdu vysokou a nízkou rychlostí
• Portálové nápravy zvyšují světlou výšku a redukují otáčky
• Nastavitelný rozvor podvozku umožňuje každému zvolit jeho velikost
• Vnitřní blatníky a boční podlahy skrývají vnitřní komponenty, obvykle viditelné ze strany podvozku
• Licencovaná 3-dílné disky beadlock KMC Machete umožňují výměnu pneumatik bez lepení
• Pneumatiky Nitto Trail Grappler s oficiální licencí v nové větší velikosti zvyšují světlou výšku a trakci
• Nastavitelné olejové tlumiče mají eloxovaná závitová těla, nastavitelný přítlak pružiny a víčko emulze se šroubem
• Čirá karosérie Jeep® Wrangler včetně interiéru

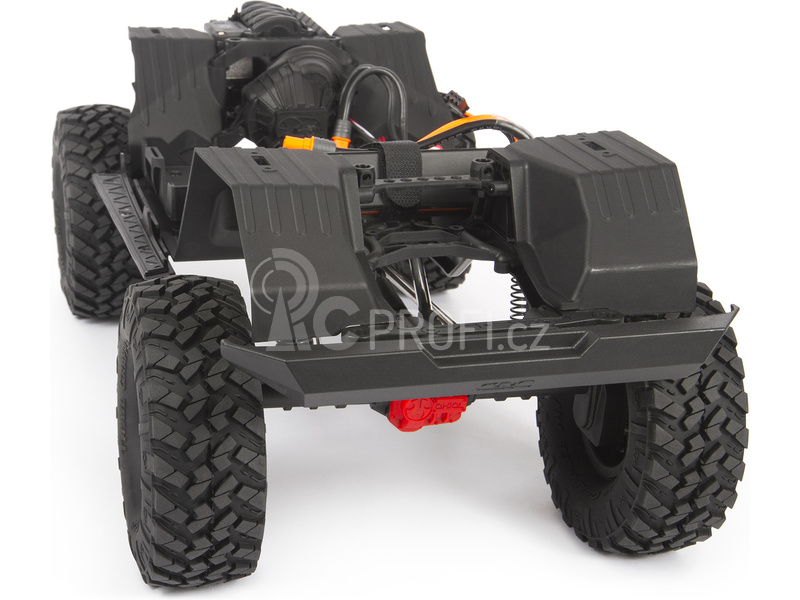

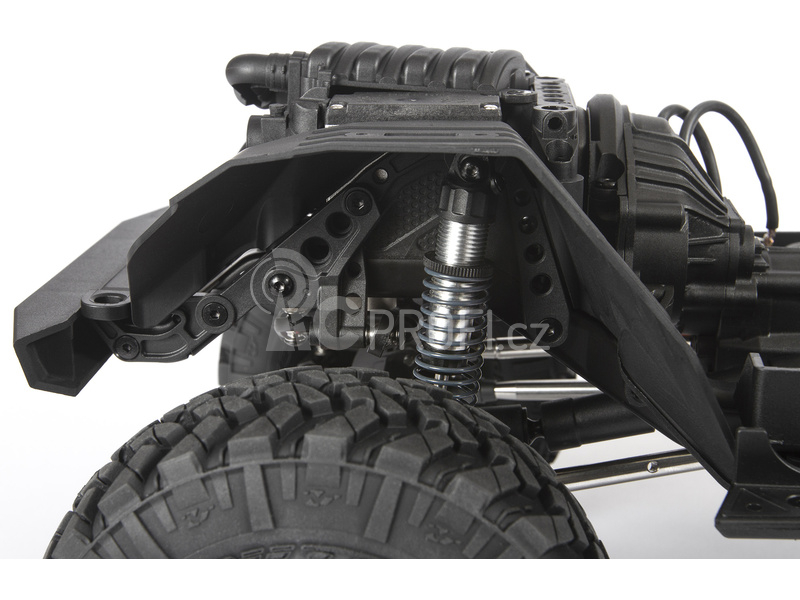

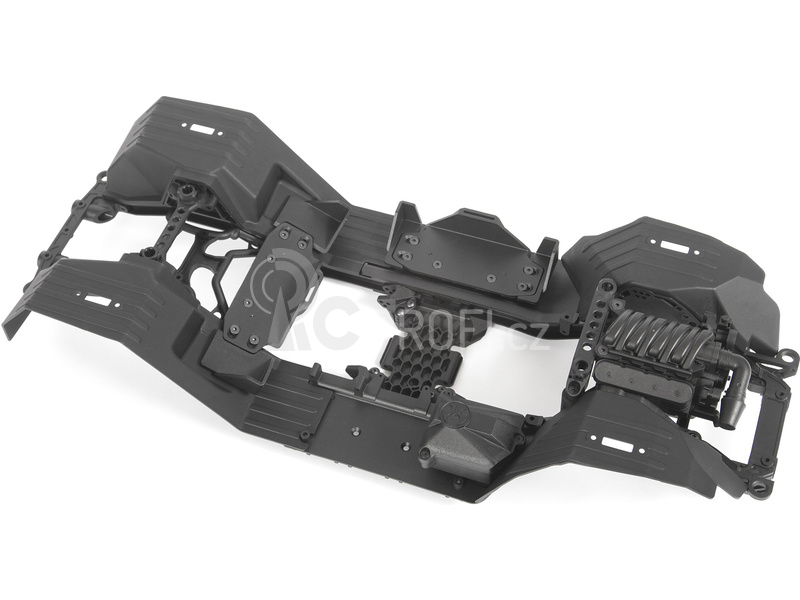

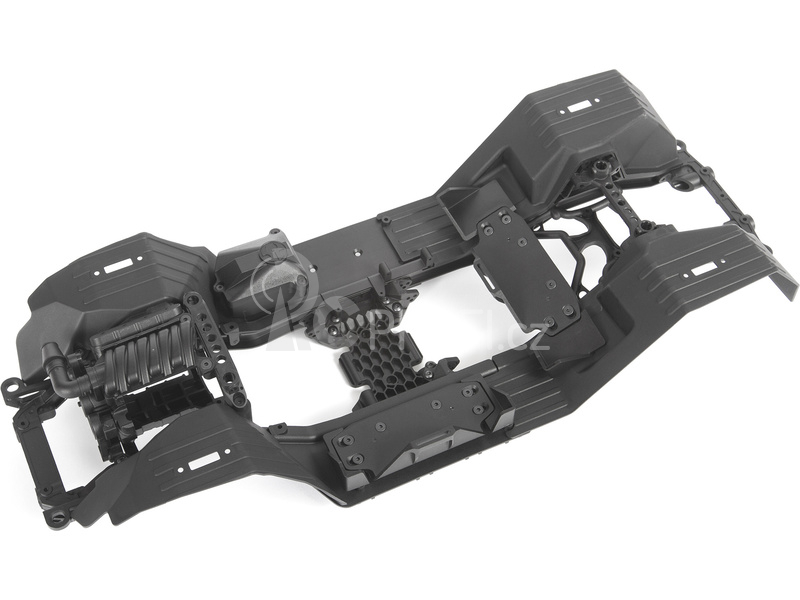

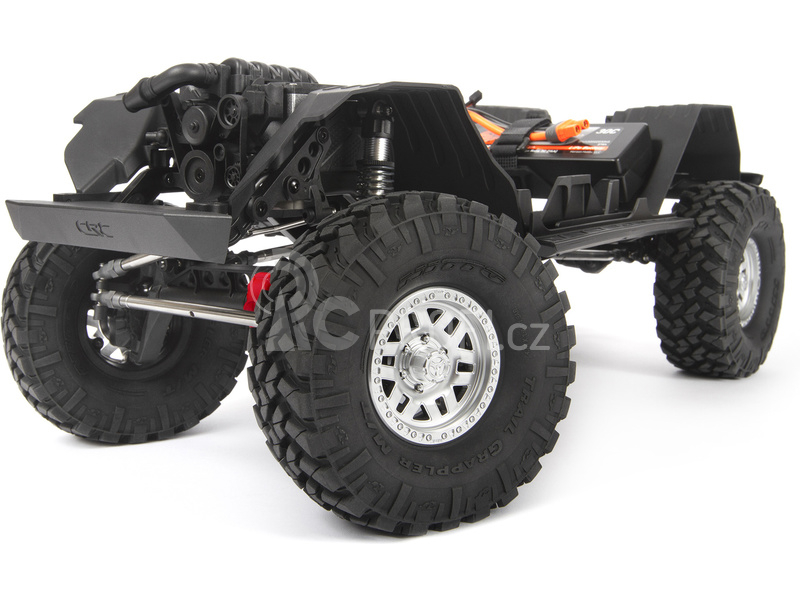

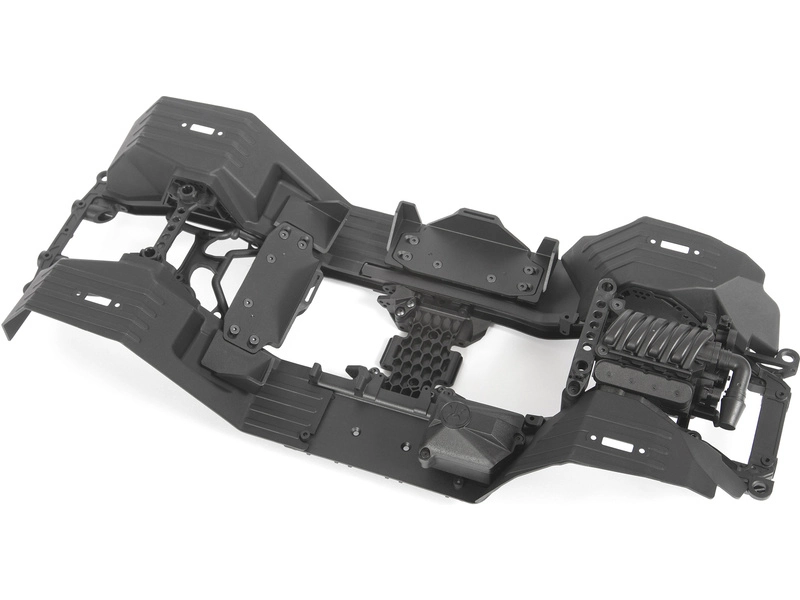

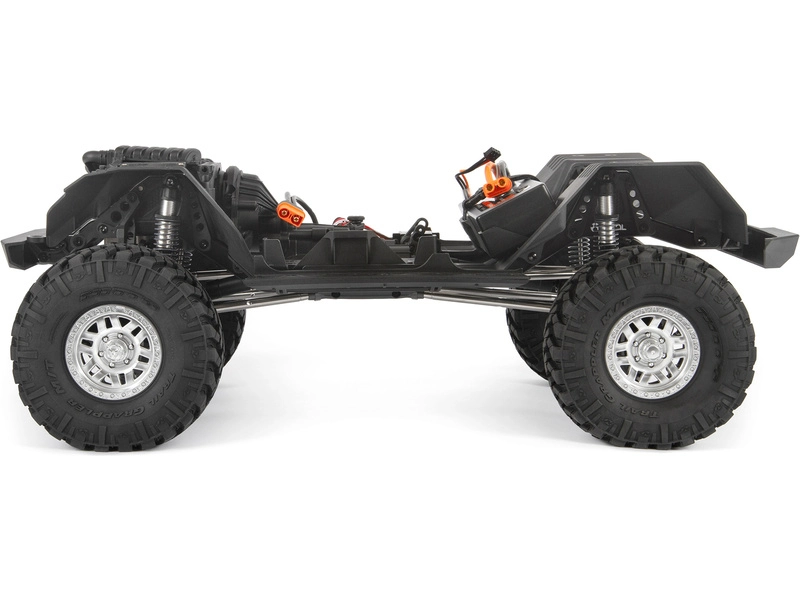

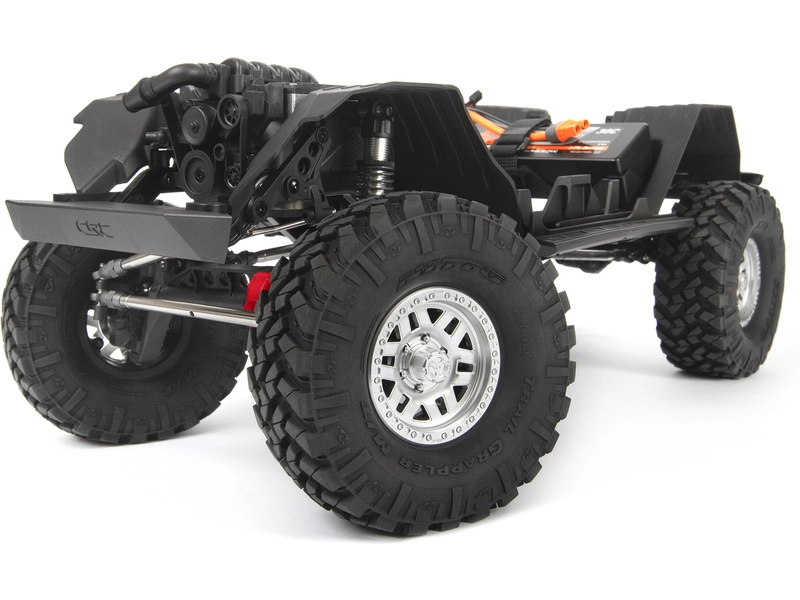

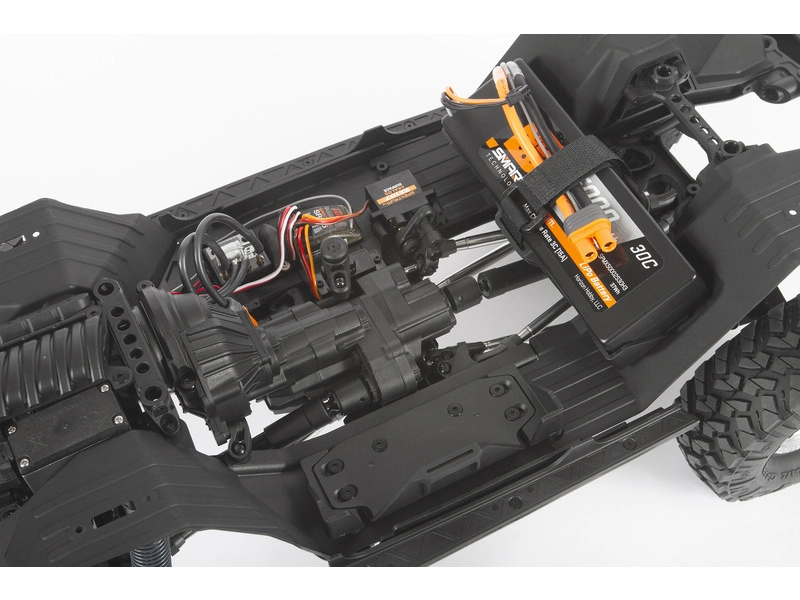

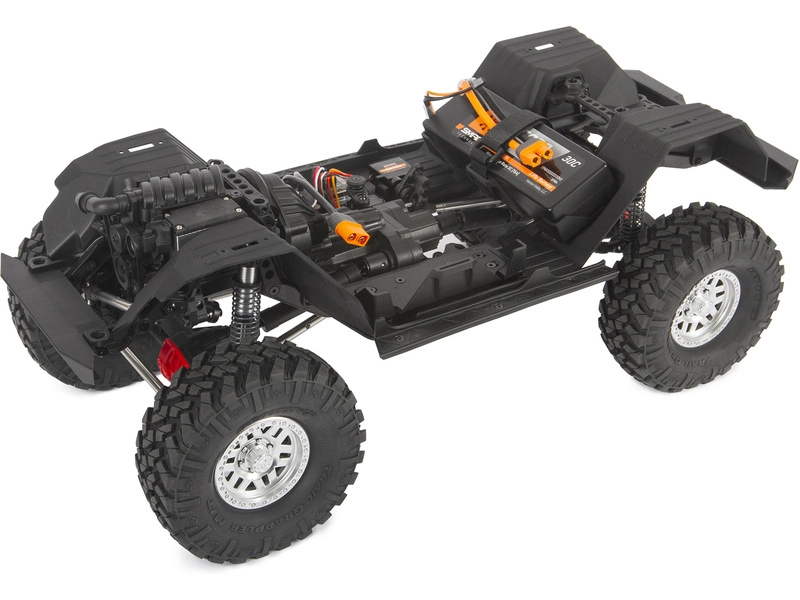

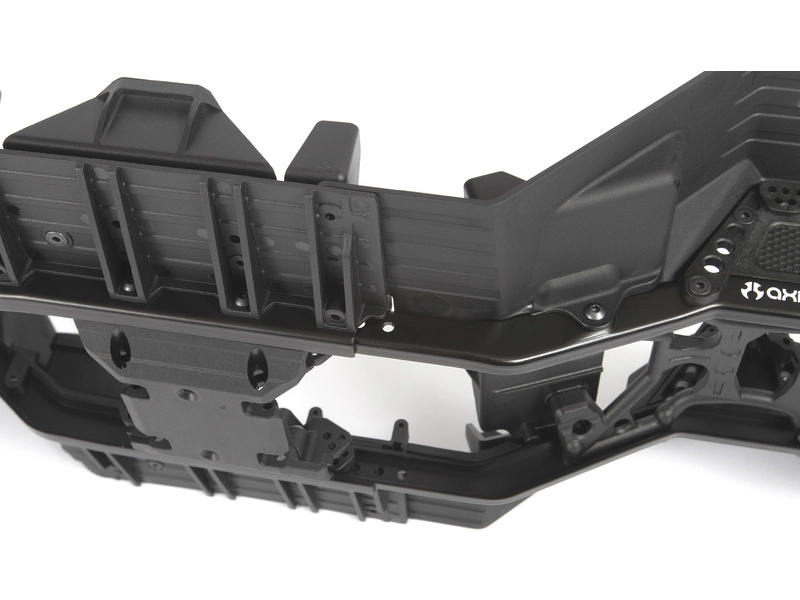

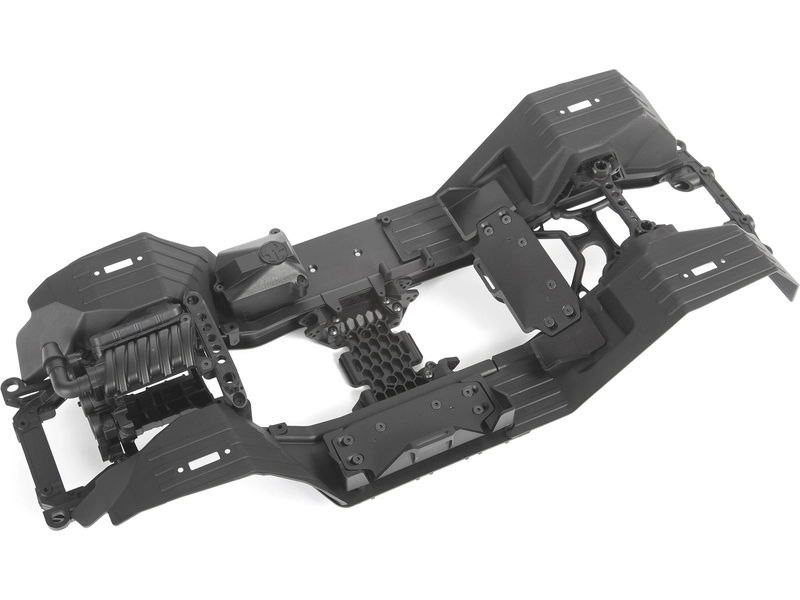

Šasi s blatníky a spodními kryty

Šasi modelu tvoří ocelové profily spojené příčníky, což vytváří velmi tuhou konstrukci odolnou proti kroucení. Díky univerzálním držákům, můžete model osadit elektronikou dle vlastního výběru. Aby nebyly vidět komponenty elektroniky a vnitřní prostor, je šasi vybaveno blatníky a spodními kryty. Toto řešení zároveň minimalizuje pronikání nečistot dovnitř do modelu.

Možnost nastavení rozvoru podvozku

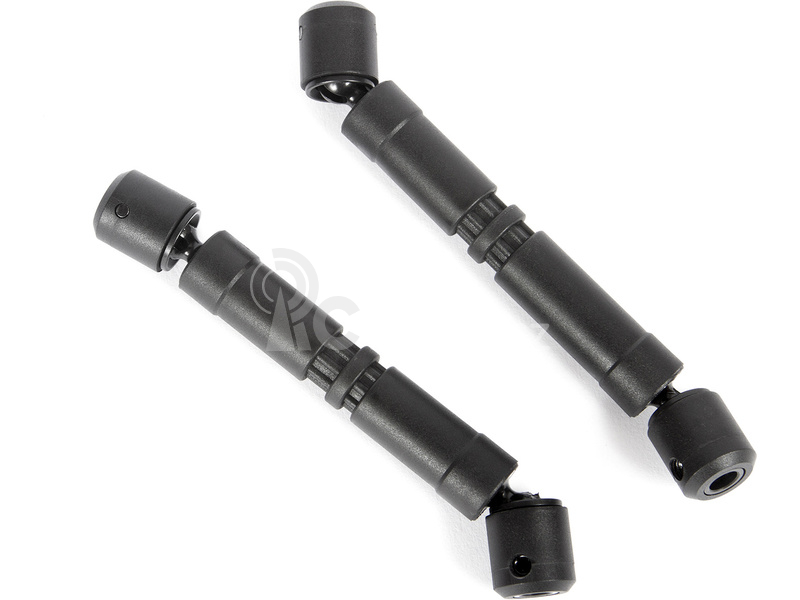

Rozvor podvozku modelu SCX10™ III Jeep® JLU Wrangler lze změnit pouze pomocí změny upevnění rámových profilů a doplněním volitelných hřídelí kyvné nápravy. Hřídele náhonu jsou navrženy pro vysoké zatížení a výrazně zlepšují jízdní vlastnosti i v členitém terénu.

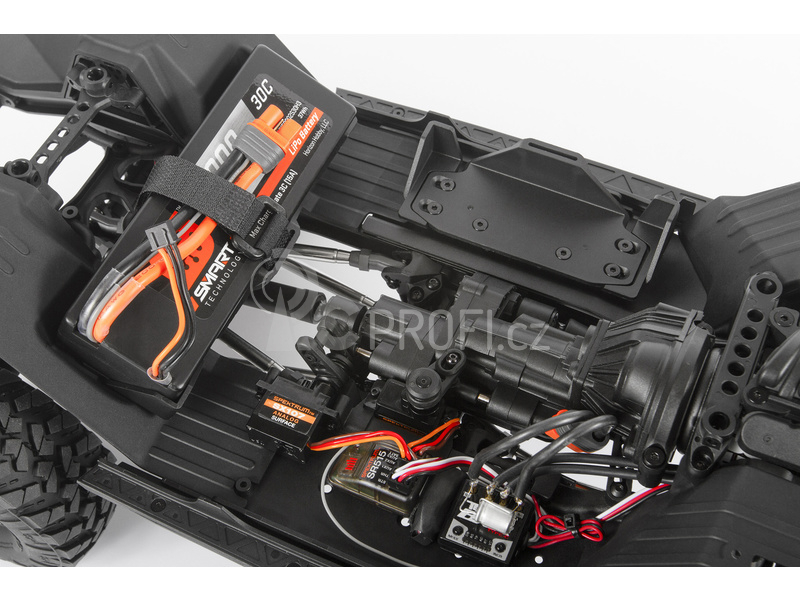

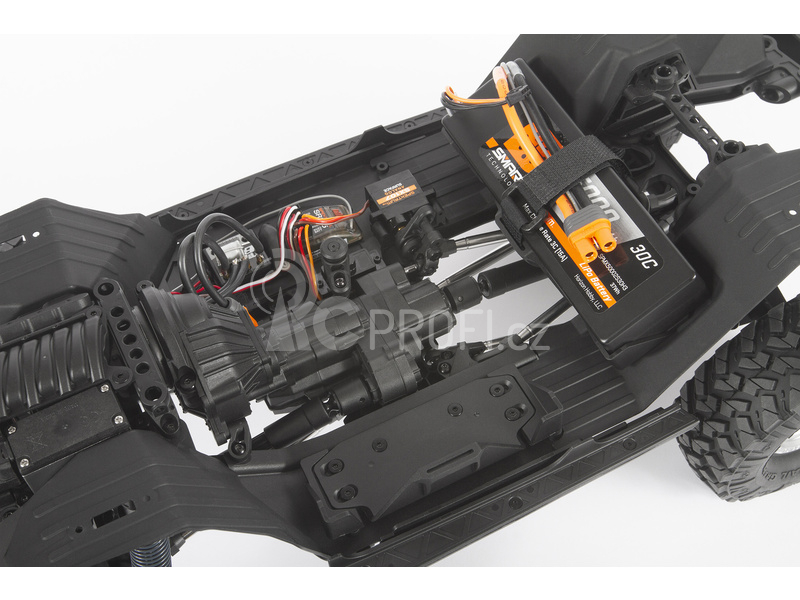

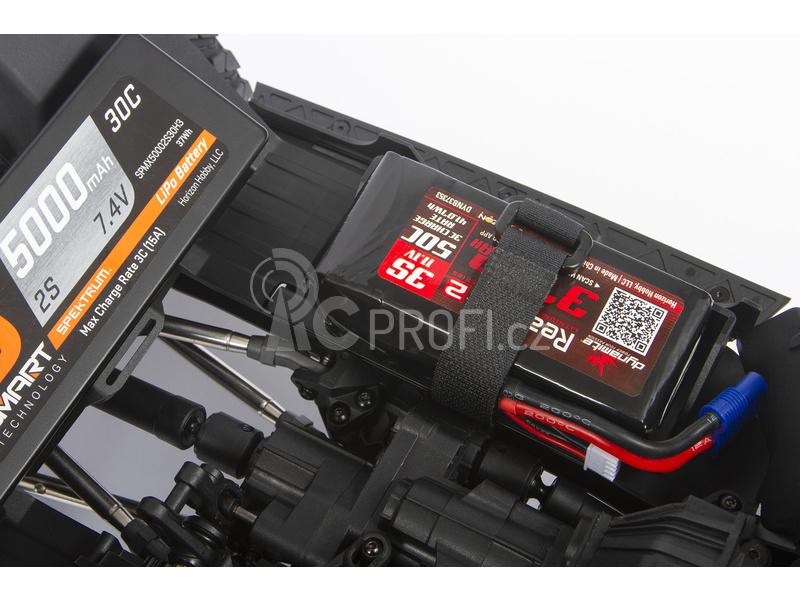

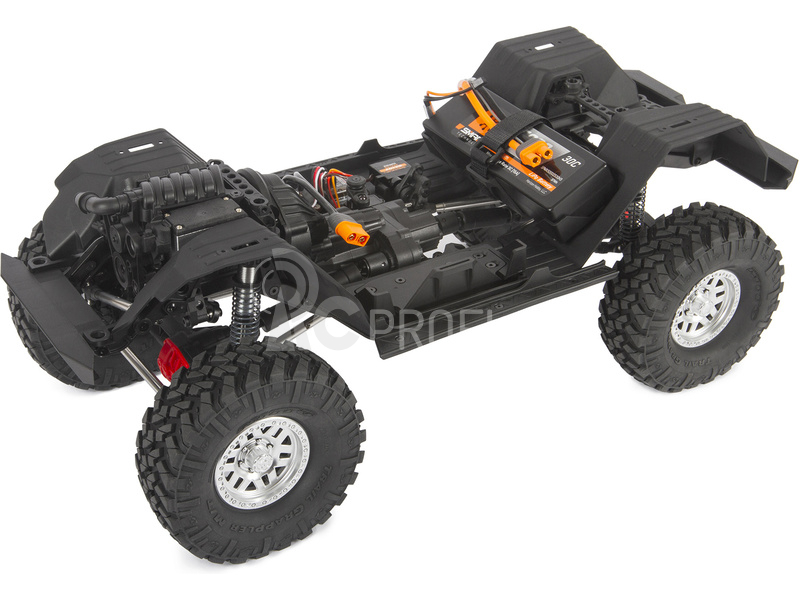

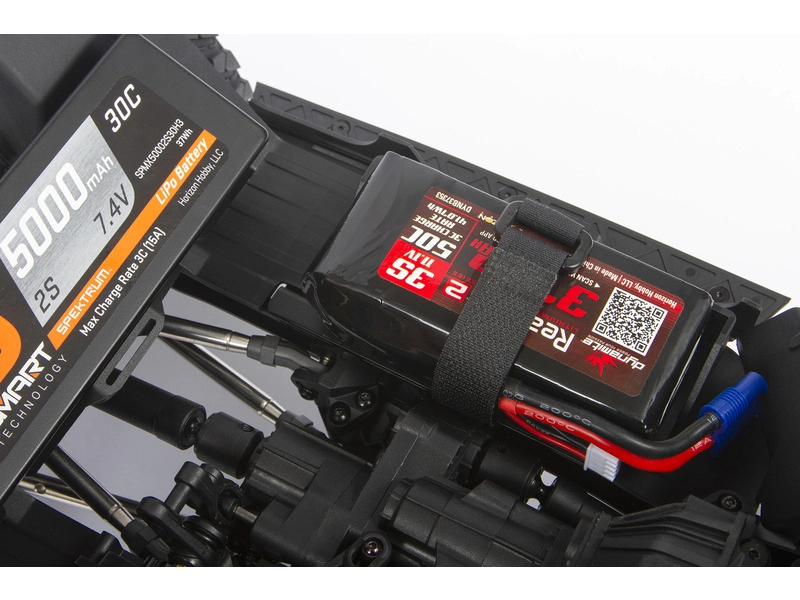

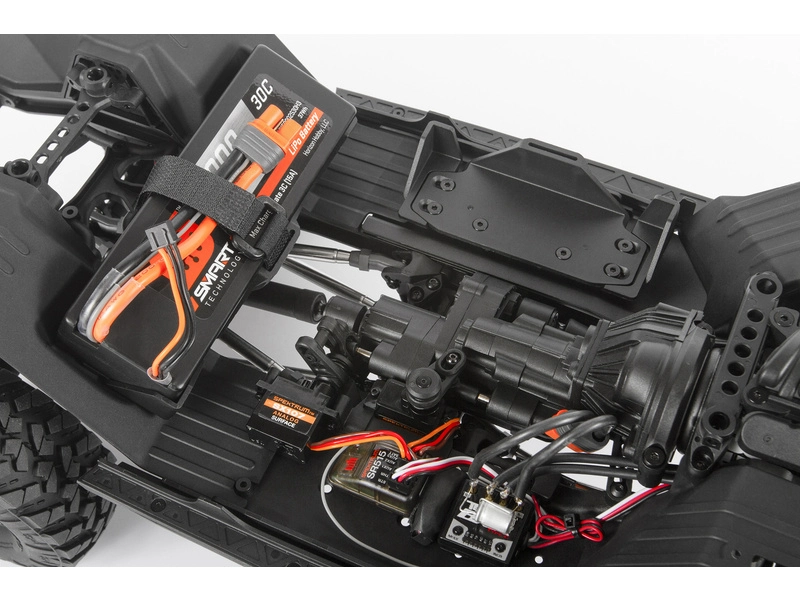

Držáky baterie

Wrangler SCX10™ III Jeep® JLU má standardní bateriový zásobník, který pojme běžné LiPol nebo NiMH sady baterií. Na bočních kolejnicích je také prostor pro baterie menší velikosti, které jsou potřeba pro další příslušenství, jako osvětlení, naviják a podobně.

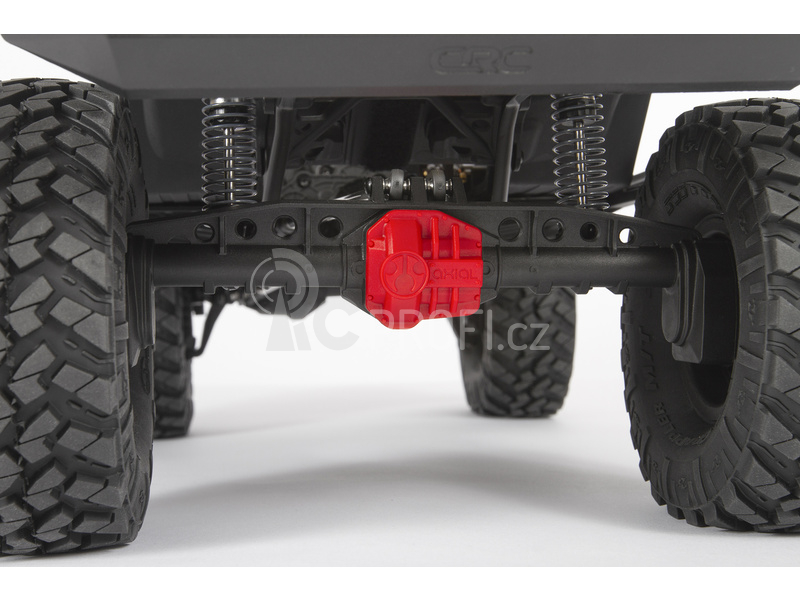

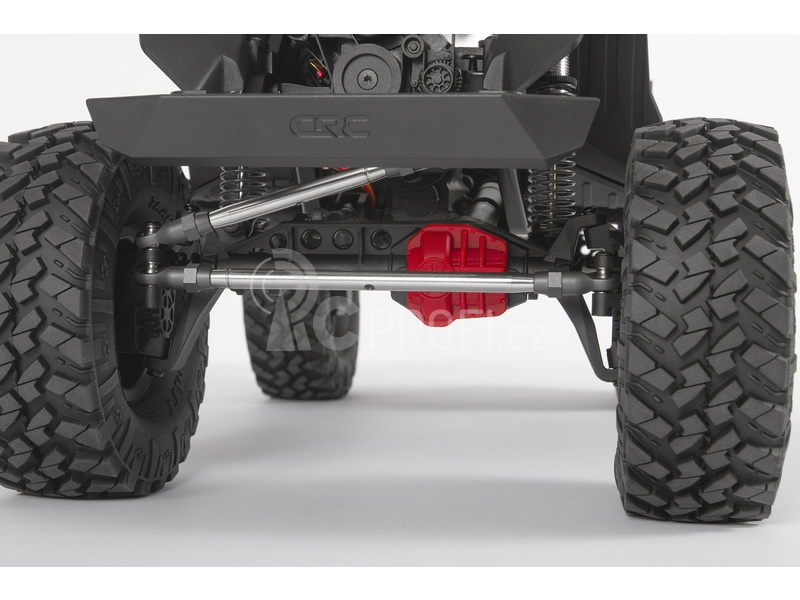

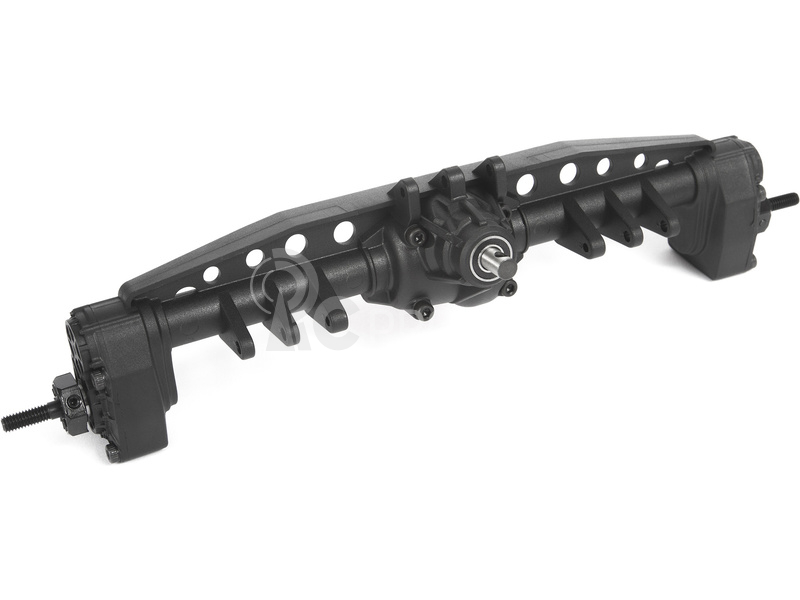

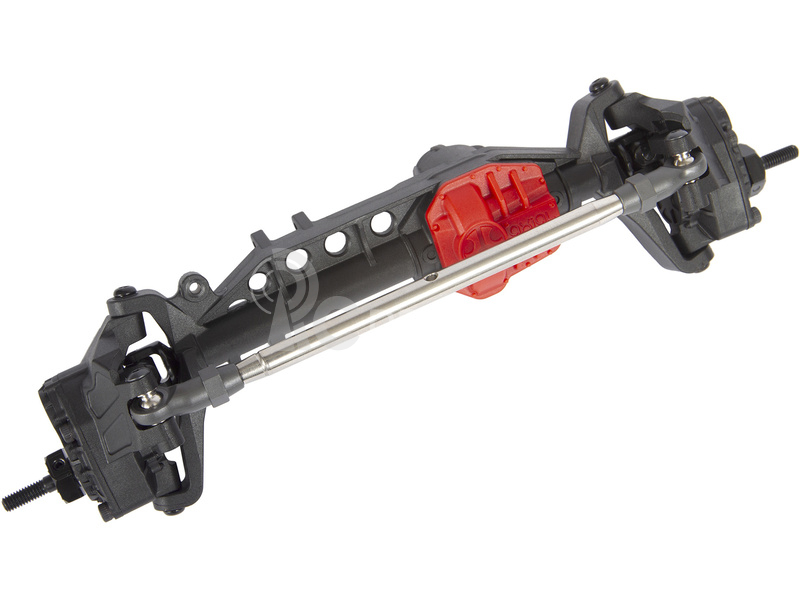

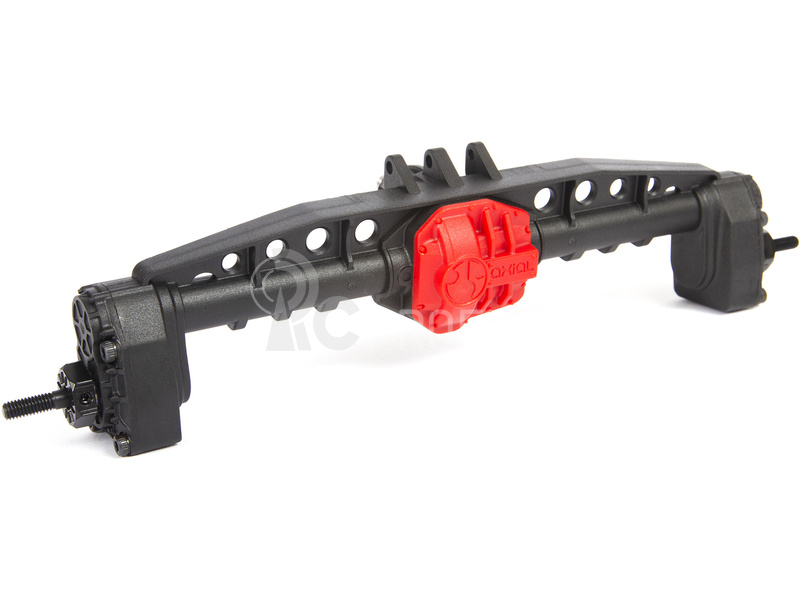

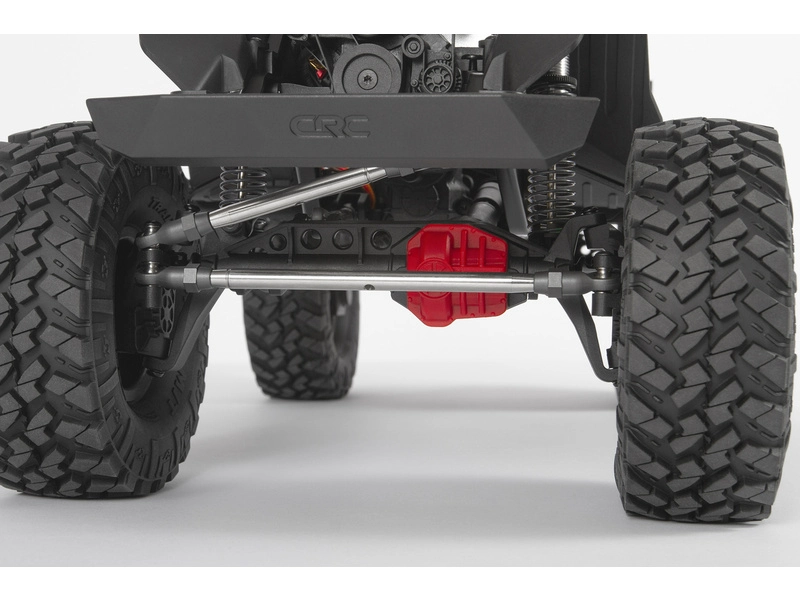

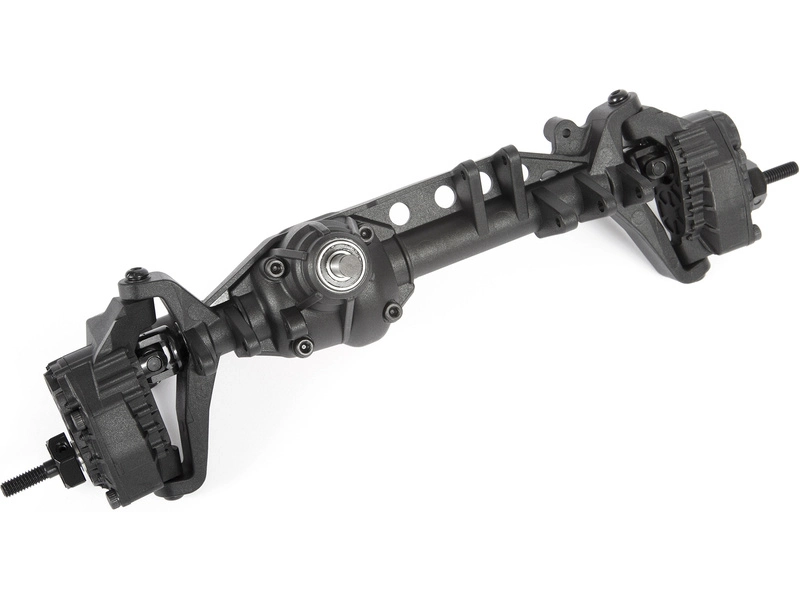

Portálové nápravy s hypoidním převodem

Výhodou portálových náprav AR45 je samozřejmě vyšší světlá výška, ale i výhodná redukce kroutícího momentu na výstupní hřídeli a snížení krouticího momentu na ostatních komponentech hnacího ústrojí.

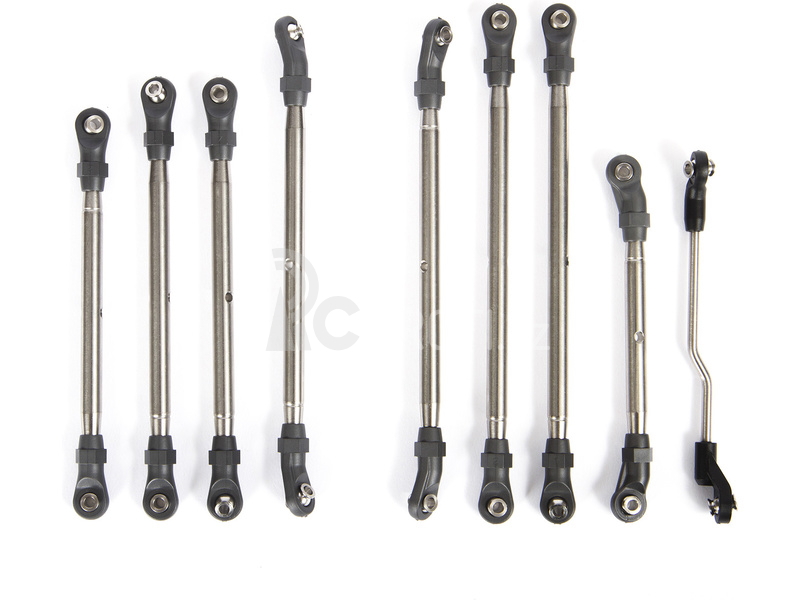

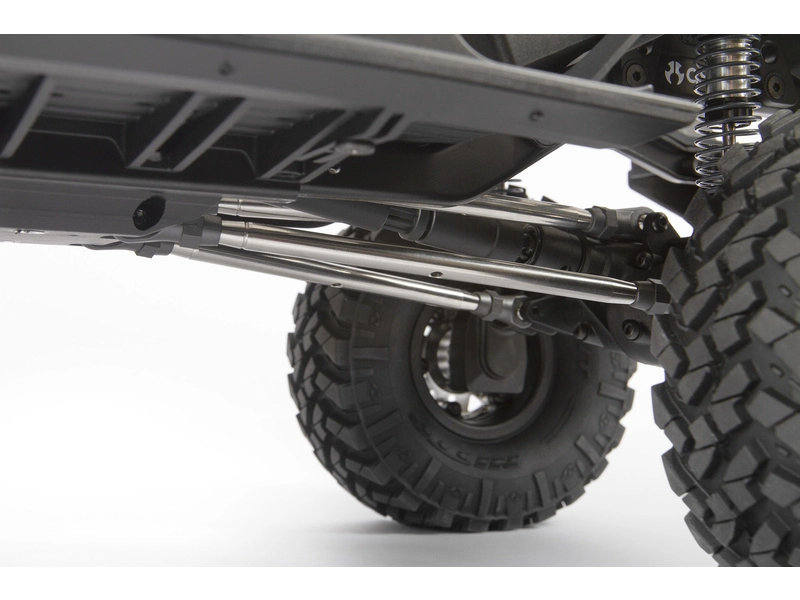

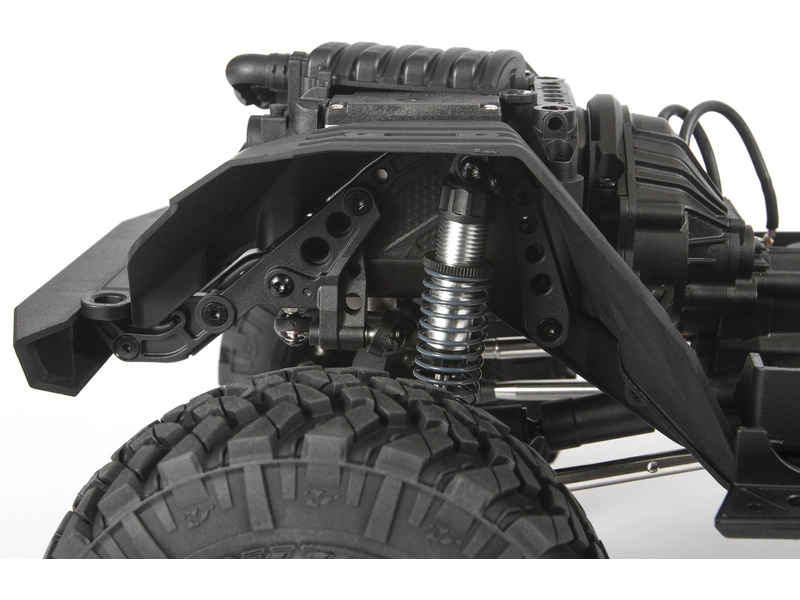

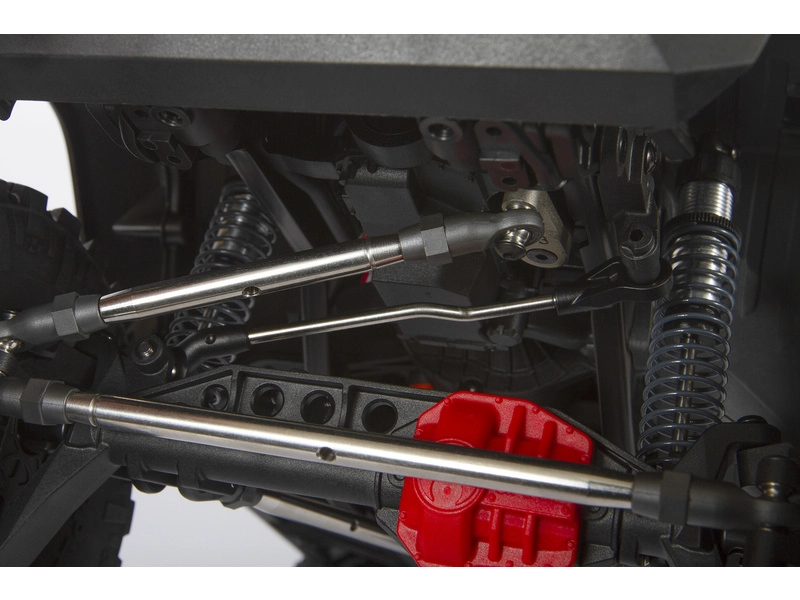

Vylepšena geometrie zavěšení

Geometrie zavěšení je založena na předchozí verzi podvozku SCX10™ II, ale pro novou verzi podvozku je poněkud upravena. Přední zavěšení bylo optimalizováno tak, aby se snížilo zatížení řízení, úpravou zadního 4-článkového zavěšení se snižuje kroutící moment. Pohon na přední kola je zajištěn pomocí ocelových poloos s kardanovými klouby.

Vlastnosti poloos

• Natočení kol až 45°
• Hladký chod
• Kompaktní, ale odolný design
• Tvrzená ocel

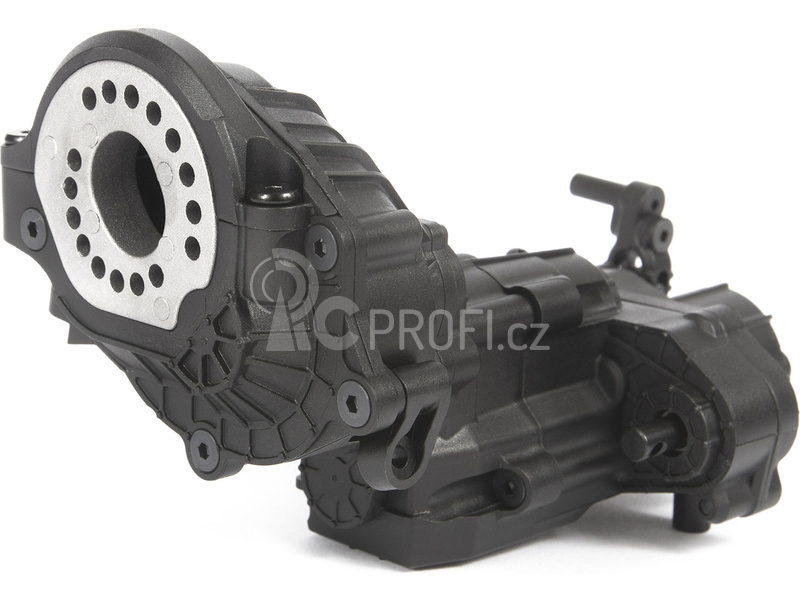

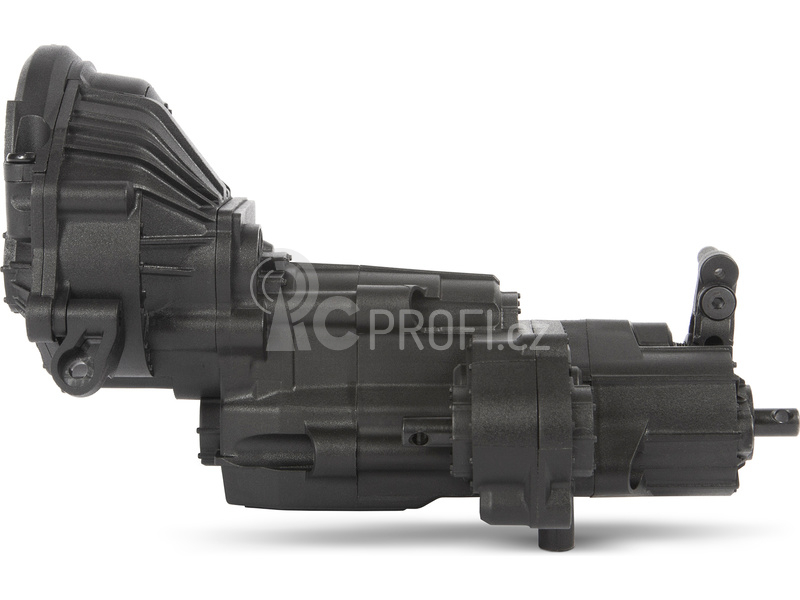

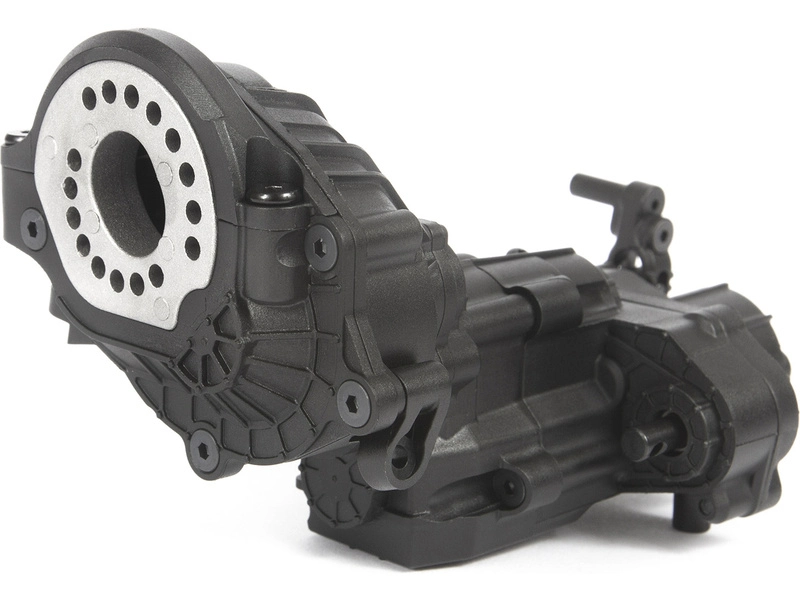

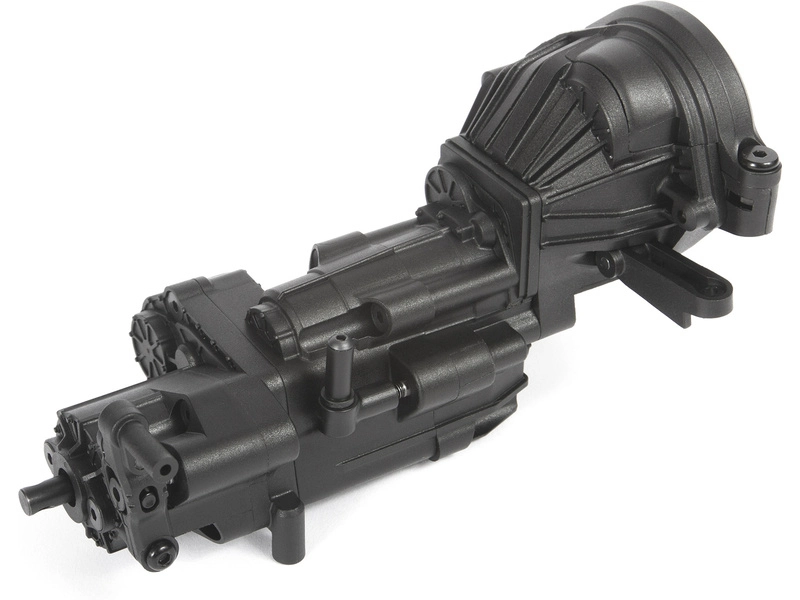

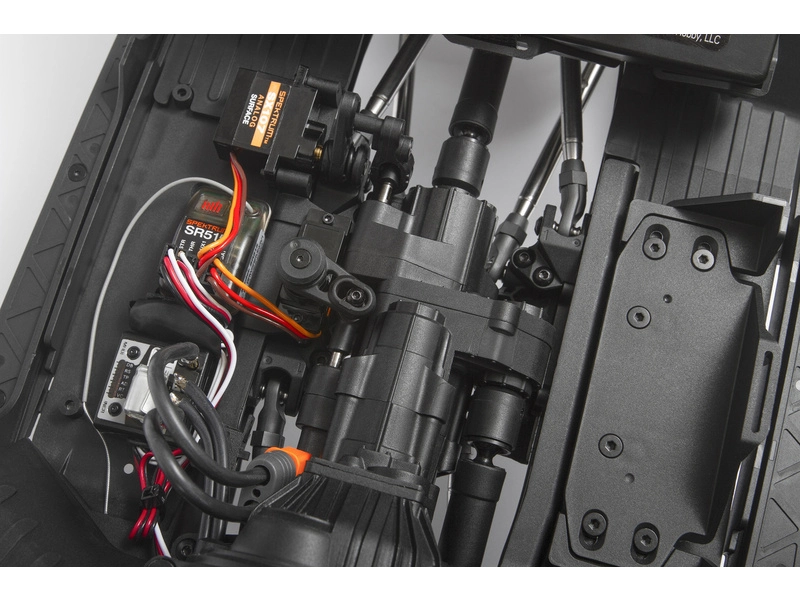

Dvou-rychlostní převodovka s funkcí DIG

RC model je vybaven dvou rychlostní převodovkou a funkcí DIG. Záleží jen na vás, zda-li budete využívat obě funkce. Pomocí 3-kanálového řízení lze převodovku nastavit jedním ze dvou způsobů: s řazením dvou rychlostí nebo s funkcí DIG, která blokuje povelem vysílače zadní nápravu. S dalším servem a 4-kanálovou RC soupravou mohou být obě možnosti k dispozici současně.

Funkce DIG

Aktivací funkce můžete dálkově přes vysílač odpojovat a připojovat zadní nápravu. Zadní náprava je tak buď hnaná, nebo zablokovaná a kola se neotáčejí. Zablokováním zadních kol radikálně zvýšíte poloměr otáčení a model zatočíte takřka na místě. Funkci DIG rovněž oceníte při prudkých sjezdech, kdy snižuje riziko převrácení modelu.

Funkci DIG i převodovku je nutné osadit micro servem - SPMSSX107 (součástí balení serva je speciální tisícihran pro servo-saver).

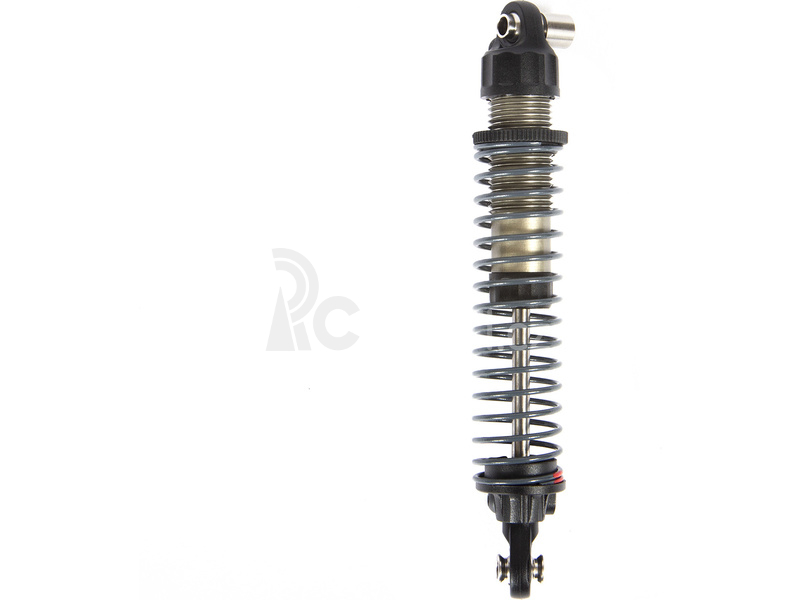

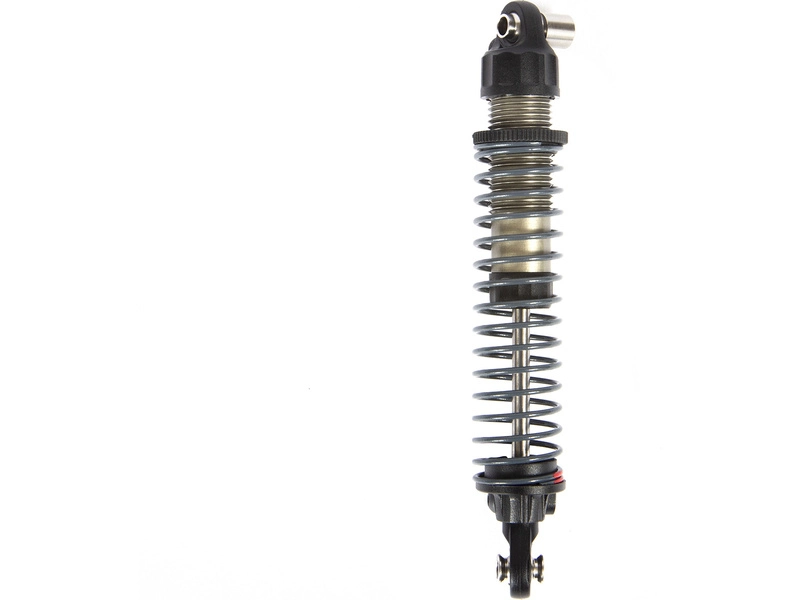

Olejové hliníkové tlumiče

Jeep® JLU Wrangler má tlumiče s dlouhým zdvihem, které mají tělo vyrobeno ze světle eloxovaného hliníku. U vinutých pružin lze nastavit sílu přítlaku pro dosažení optimální míry tlumení (předpětí pružin lze pohodlně regulovat pomocí matice na těle tlumiče). Čepičky mají otvor se šroubem pro kontrolu stavu a plnění oleje. Díky velikosti a objemu tlumičů je zaručena jejich funkce v celé délce zdvihu.

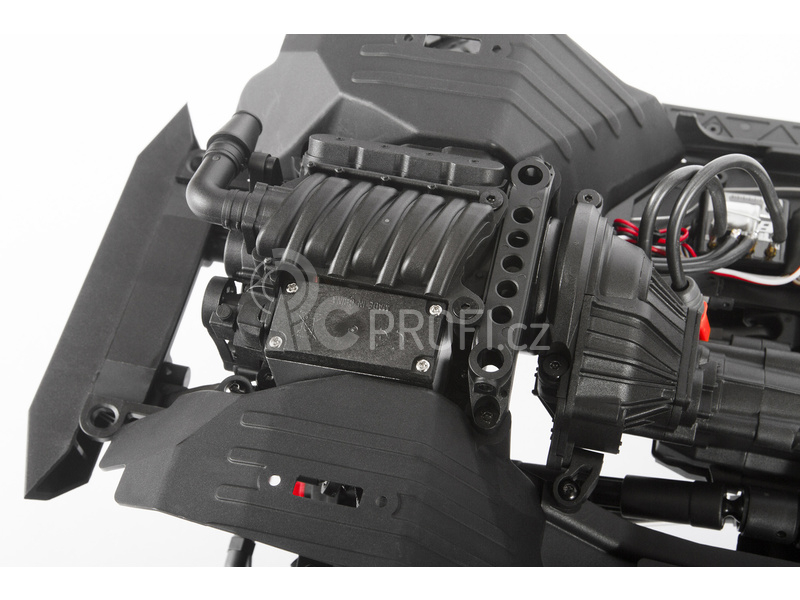

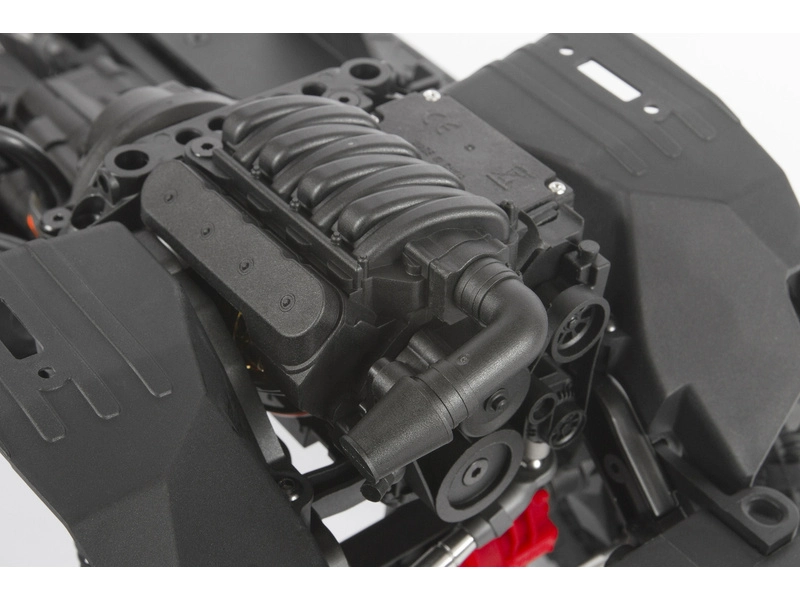

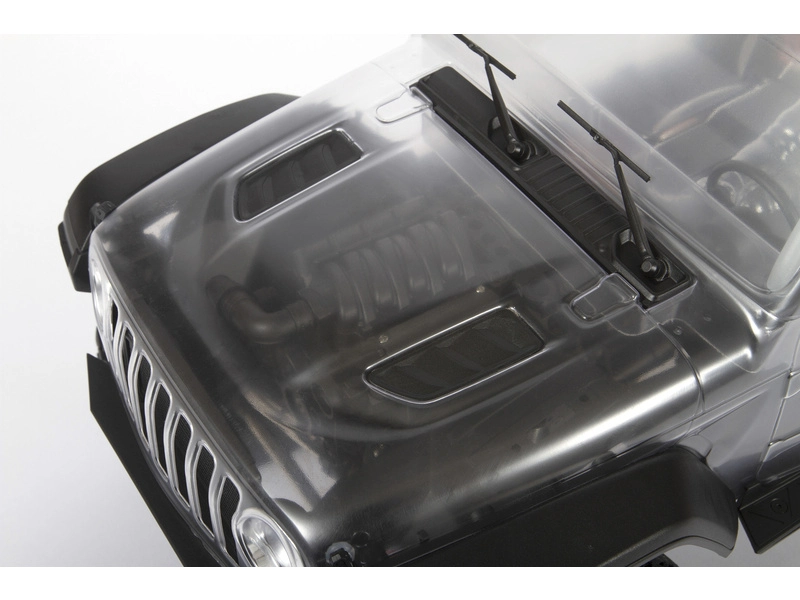

Uložení motoru s maketovým krytem

Věrná maketa motoru V8 s převodovou skříní účelově ukryje a ochrání váš elektromotor a zároveň zvýší realistický vzhled šasí a motorové jednotky. Pro maximální pevnost je lože motoru hliníkové. Vedle motoru je prostor pro montáž serva řízení standardní velikosti. Balení obsahuje páky serva s 23 a 25 zuby pro univerzální použití.

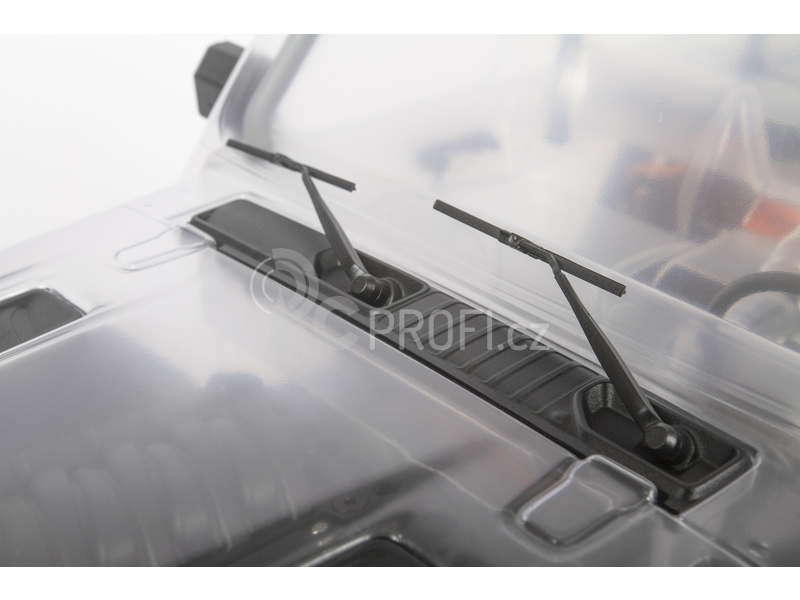

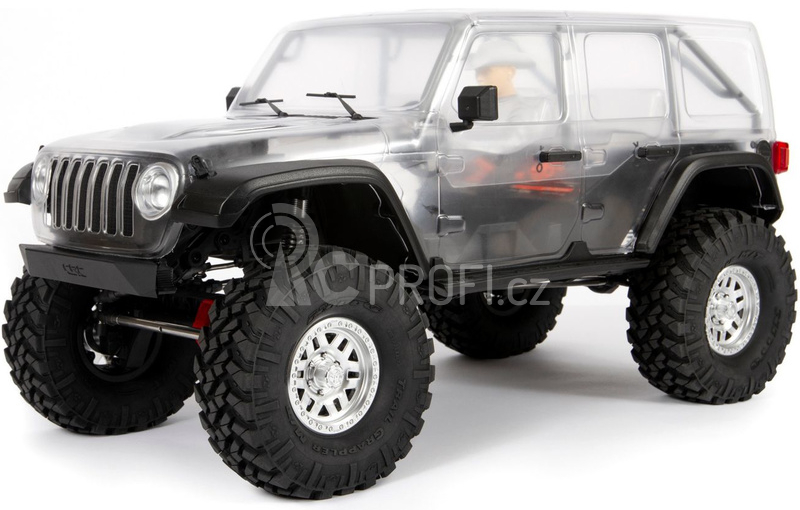

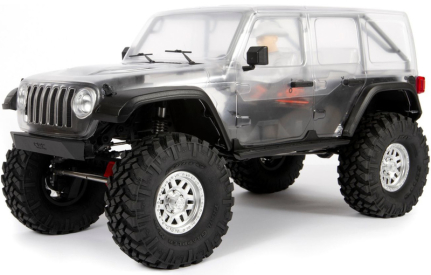

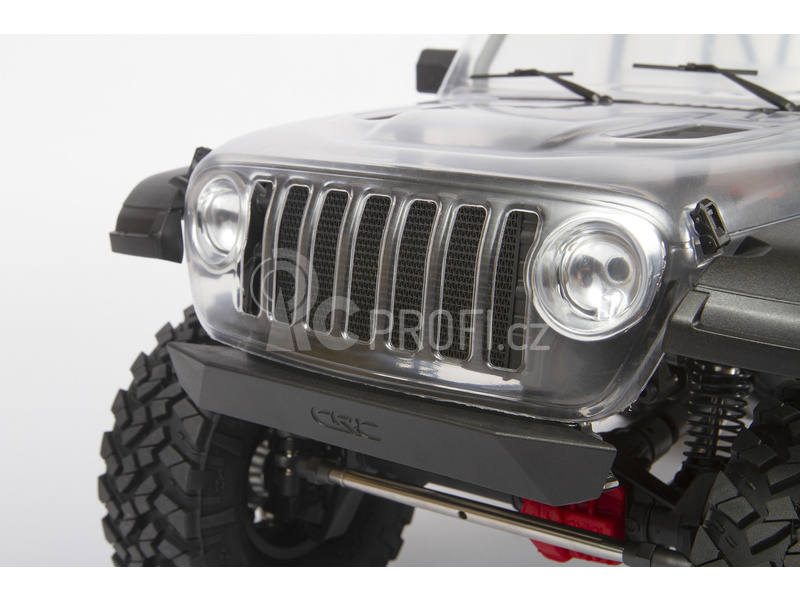

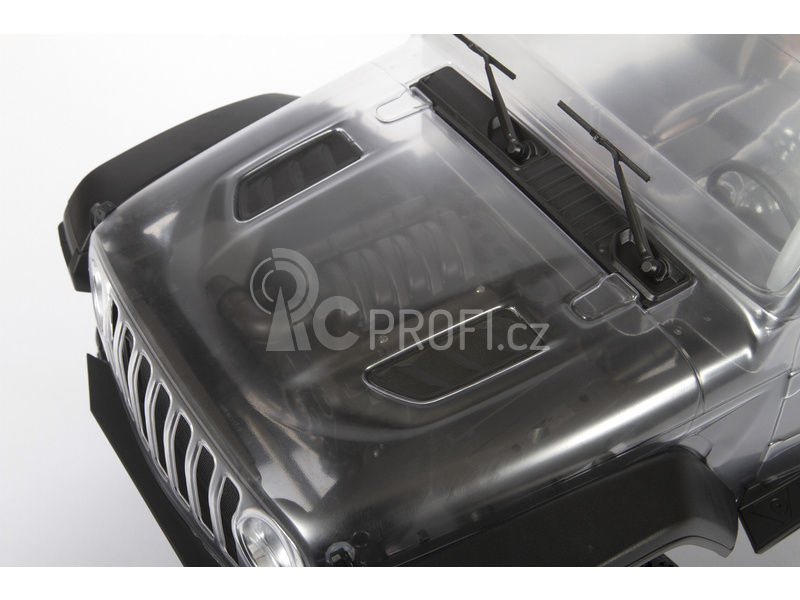

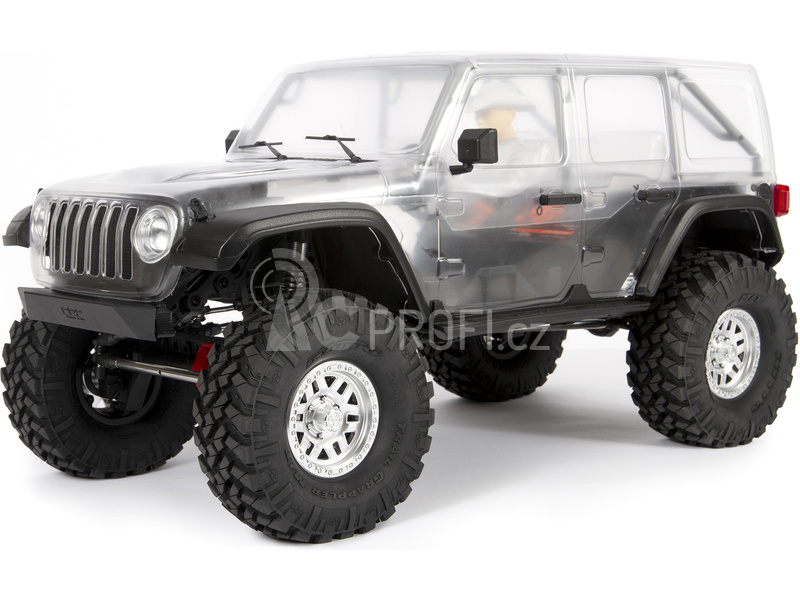

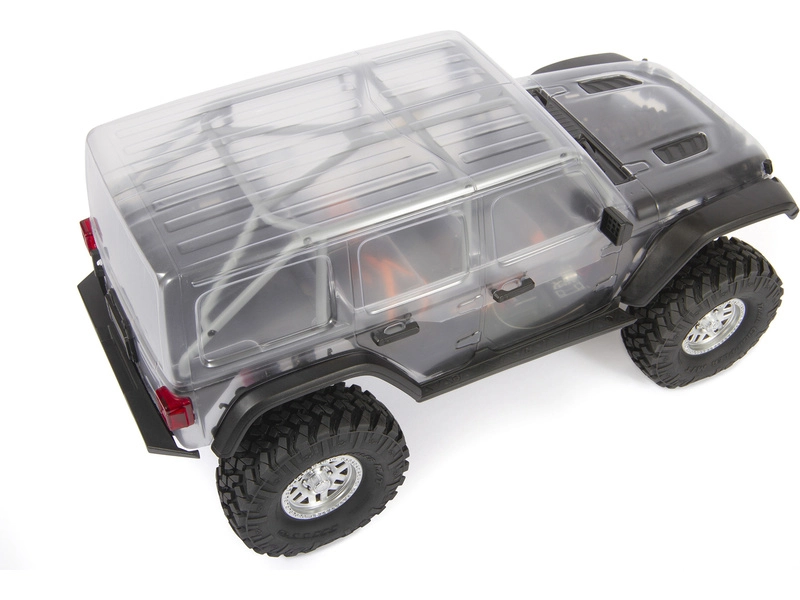

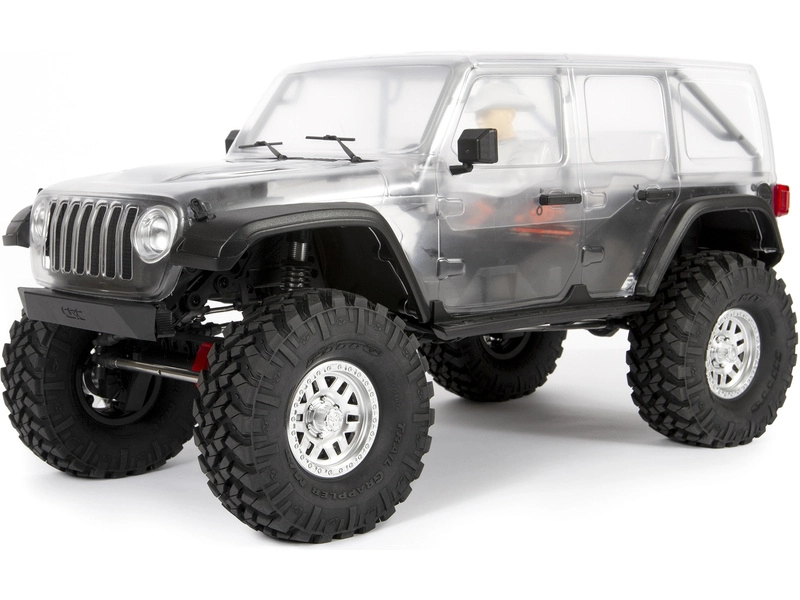

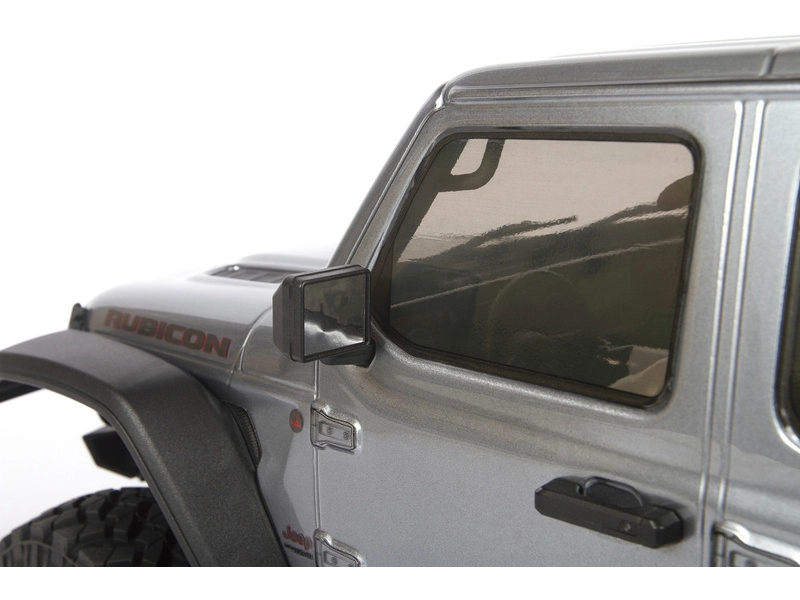

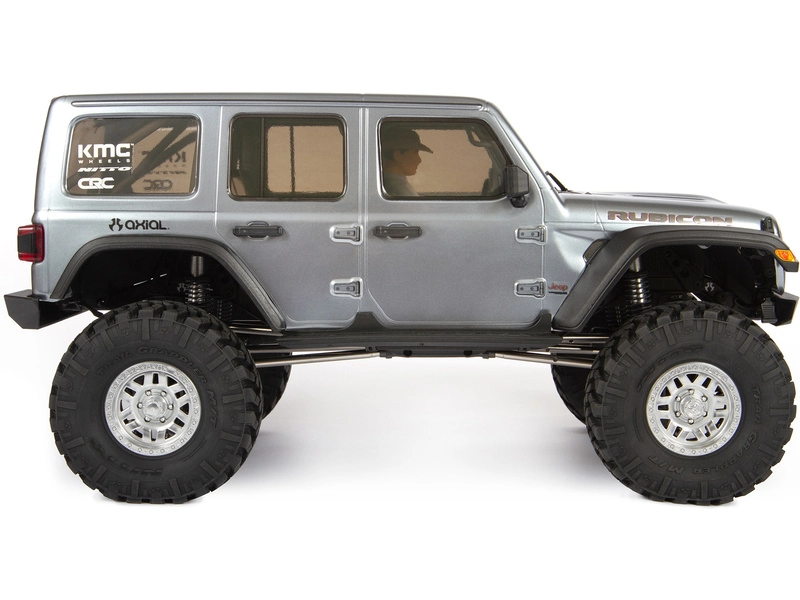

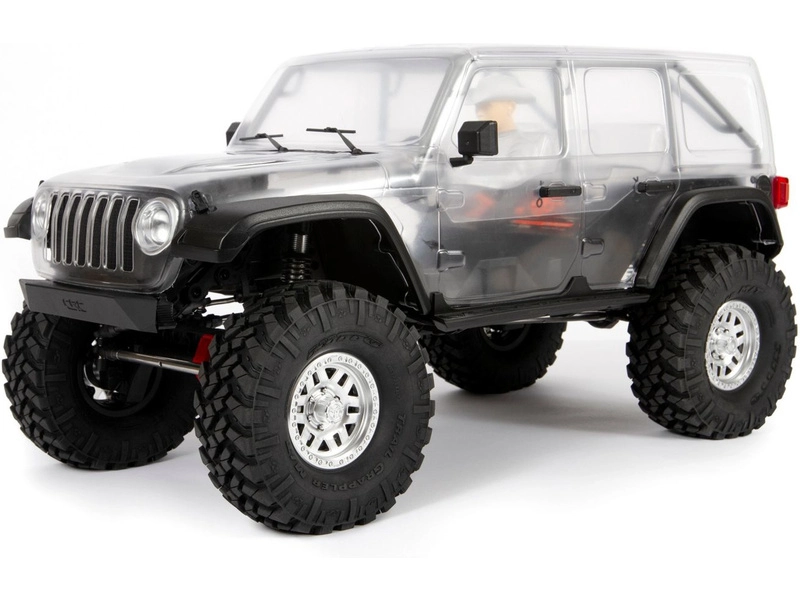

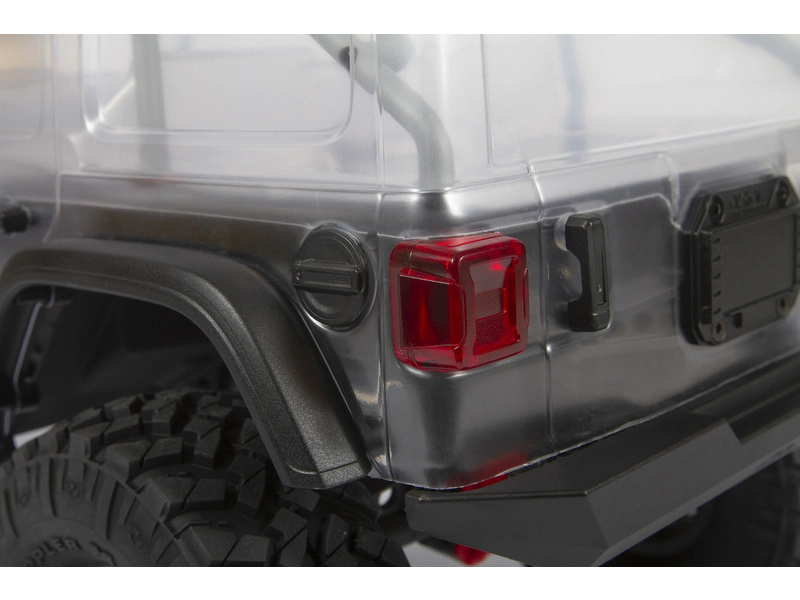

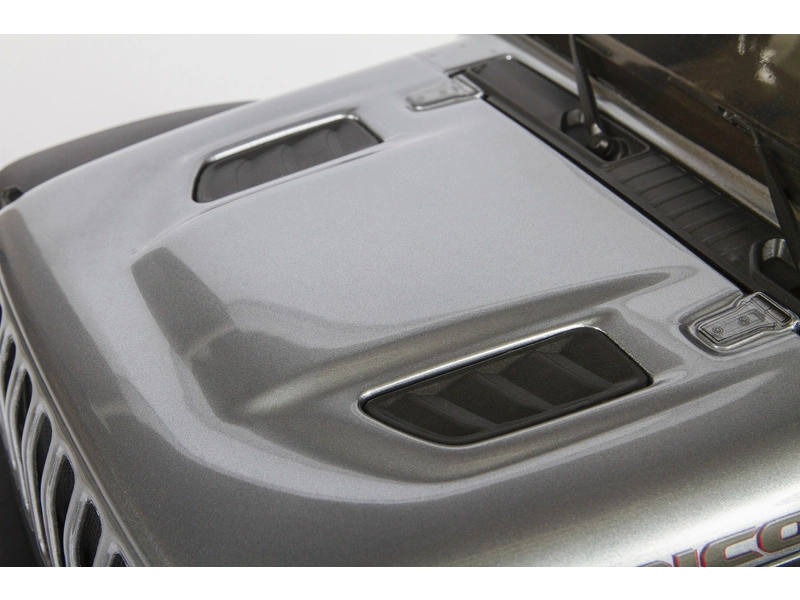

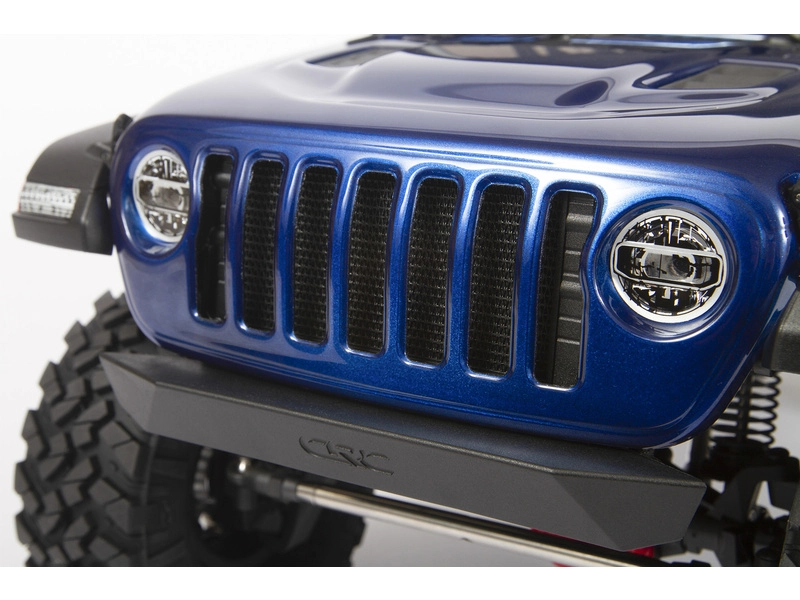

Čirá karoserie

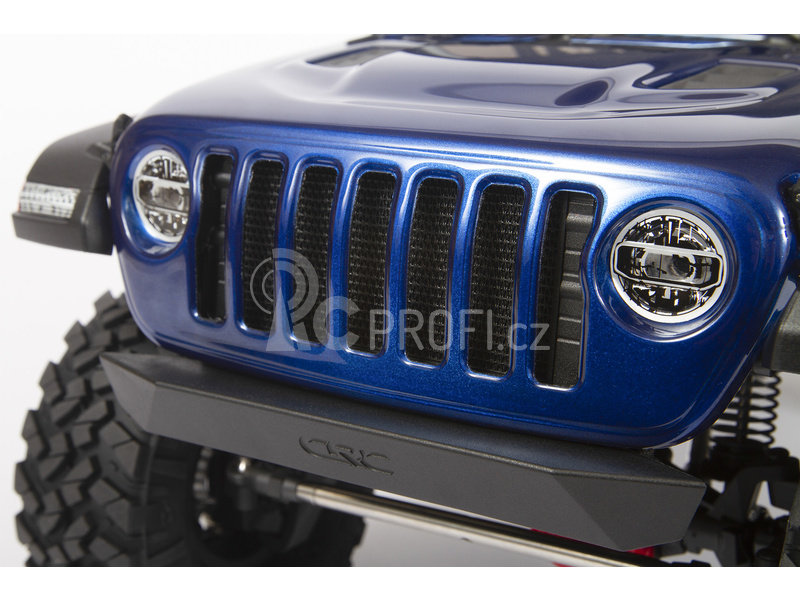

Model je dodáván s čirou karoserií, aby jste si mohli zvolit barvu a design přesně podle vašich představ. Karosérie je zpracována s důrazem na přesnost provedení a zachování i těch nejmenších detailů. Interiér má věrně tvarovanou klec, volant a hlavu řidiče. Na karosérii je řada detailů: přední chladič, otvory na přední kapotě, přední maska, stěrače předního skla, zrcátka i kliky dveří. Jednotlivé plochy si po nabarvení můžete dotvořit pomocí přiložených samolepek.

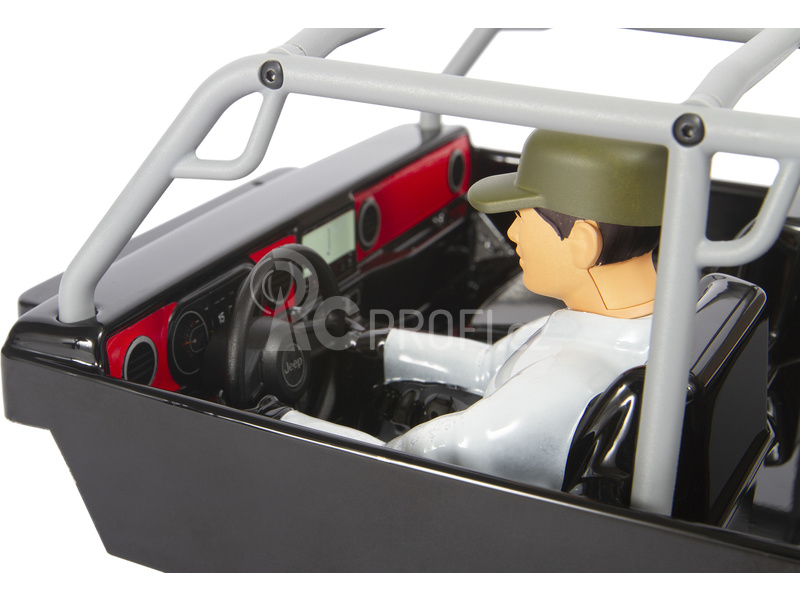

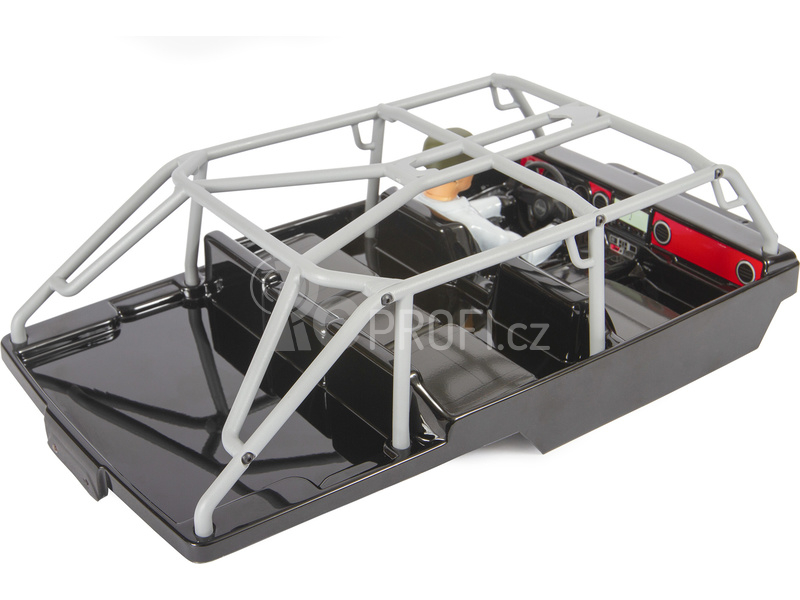

Detailní interiér

Interiér má věrně tvarovanou klec, volant a hlavu řidiče. Jako pokrývku hlavy řidiče můžete zvolit vojenskou helmu, čepici, nebo klobouk. Samolepky přístrojové desky jsou rovněž v balení.

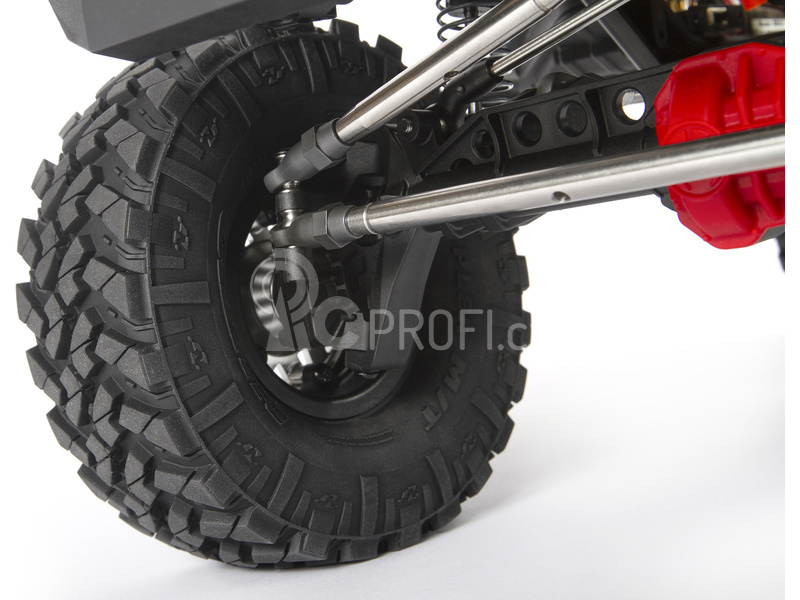

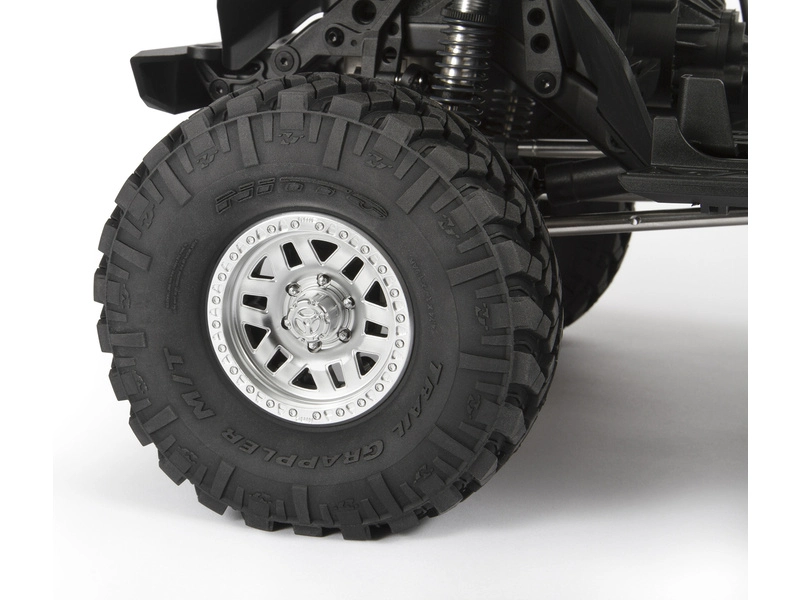

PNEUMATIKY NITTO TRAIL GRAPPLER

Pneumatiky S30 Nitto Trail Grappler S30, které jsou součástí soupravy SCX10 ™ III Jeep® JLU Wrangler, jsou vyšší a širší (4,74 x 1,7), což zvětší světlou výšku auta a zajistí lepší přilnavost pneumatik při jízdě v různých terénech.

Licencované 3-dílné disky beadlock

Oficiálně licencované disky KMC XD Machete, které jsou pověstné v terénním světě, jsou vylisovány v saténovém chromu a obsahují úžasné maketové detaily. Protože se jedná o tří-dílné disky, mohou být pneumatiky snadno namontovány, vyjmuty a vyměněny bez lepení.

Doporučujeme koupit

Jelikož je model v provedení Kit, je pro uvedení do provozu nutné doplnit vysílač dop. 4-kanálový, přijímač dop. 4-kanálový, regulátor, motor, silné servo řízení a mikro serva pro ovládání převodovky a funkce Dig. Dále jsou potřeba baterie do vysílače, pohonný akumulátor a adekvátní nabíječ na pohonný akumulátor. Dále potřebujete pro sestavení modelu nářadí, nástroje, náplně, lepidlo na šrouby, barvy na lexan apod.

Doporučené komponenty:

• Vysílač: Spektrum DX5C DSMR + 4x AA baterie do vysílače GP SUPER alkalická baterie LR6
• 2v1 Regulátor s přijímačem: Spektrum stejnoměrný regulátor Firma 40A s 4CH přijímačem
• Motor: Motor 540 35T
• Servo řízení: Spektrum servo S6390BL Ultra Torque HS BL HV
• Servo převodovky a funkce dig: 2x Spektrum servo SX107 Micro MG

Doporučené akumulátory LiPo

Pro běžné ježdění doporučujeme 2 nebo 3 článkový LiPo akumulátor (7.4 V, 11.1V), s konektorem EC3, IC3.

• Smart LiPo akumulátor Spektrum 7.4 V 5000 mAh
• Standardní LiPo akumulátor Black Magic 7.4 V 5000 mAh.
• Standardní LiPo akumulátor s maximální dobou jízdy Black Magic 7.4 V 6500 mAh.
• Pro větší rozsah rychlosti Smart LiPo akumulátor Spektrum 11.1 V 5000 mAh

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Doporučené akumulátory NiMH

NiMH akumulátory nejsou náročné na správné zacházení a jsou tudíž vhodné pokud RC model auta provozují zejména děti (NiMH akumulátor se nezničí úplným vybitím). Doba jízdy s NiMH akumulátory však bude o něco kratší.

Doporučené nabíječe pro Smart akumulátory Spektrum

Pokud se rozhodnete v RC modelu auta Axial používat moderní Smart LiPo akumulátory, pak doporučujeme tento nabíječ:

• Nabíječ se síťovým zdrojem Spektrum S150 s jedním výstupem 1x50W.
• Síťový nabíječ Spektrum S1100 s jedním výstupem 1x100W.
• Síťový nabíječ Spektrum S2100 se dvěma výstupy 2x 100 W.

Doporučené nabíječe pro konvenční LiPo a NiMH akumulátory

Pokud se rozhodnete model provozovat na konvenční LiPo a NiMH akumulátory, doporučujeme používat univerzální nabíječe o výkonu minimálně 50 W.

• Nabíječ Dynamite Prophet Sport s jedním výstupem 50 W
• Nabíječ Prophet Precept LiPol/NiMh LCD AC/DC s jedním výstupem 80 W

Osvětlení modelů

Pro dech beroucí vzhled doporučujeme model vybavit LED osvětlením. Pokud již model základní osvětlení obsahuje můžete jej rozšířit, vylepšit, či upravit podle vlastních potřeb.

• Světelná sada Axial LED osvětlení Night Visions System
  Pokročilý systém s předními LED (rozsvítí se intenzivně při jízdě vpřed), brzdovými LED (rozsvítí se intenzivně při brždění), blinkry (blikají při zatočení na konkrétní stranu) a doplňkovými diodami (například pro světelnou rampu). Možnost zapojení dalších šesti světelných okruhů.
• Světelná sada -Standard - Axial sada osvětlení LED
  Standardní světelná sada s napájecím modulem a diodami – Napájecí modul umožňuje zapojení dvou svazků LED, které budou trvale svítit. V balení jsou obsaženy vysoce svítivé diody (4x bílá LED do předních světel a 2x červená LED do koncových světel).
• Řídící jednotka Axial řídicí jednotka LED, 3-porty
  Řídící jednotka s možností zapojení tří svazků trvale svítících LED diod. Balení neobsahuje diody – ty si můžete dle vlastního potřeb vybrat v příslušenství u položky.

Příslušenství pro běžný provoz

Pro běžný provoz RC auta Axial potřebujete lepidlo na pneumatiky, lepidlo na šrouby, sadu nářadí a silikonový olej do tlumičů. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro RC auta.

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Z naší nabídky doporučujeme lepidlo Robitronic Tire Glue.

Občas je třeba doplňovat silikonový olej do tlumičů modelu a měnit olej v diferenciálech. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají opravné sady či jednotlivé díly.

Pro běžnou údržbu je potřeba lepidlo na šrouby. Šrouby zašroubované v kovovém materiálu (např. šrouby v motoru, šervík v pastorku) musí být proti povolení tímto lepidlem zajištěny.

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnou vysoké vybíjecí proudy a disponují velkou kapacitou pro dlouhý jízdní čas. Naopak LiPo akumulátor je náchylný především na mechanické poškození.
