Charakteristika

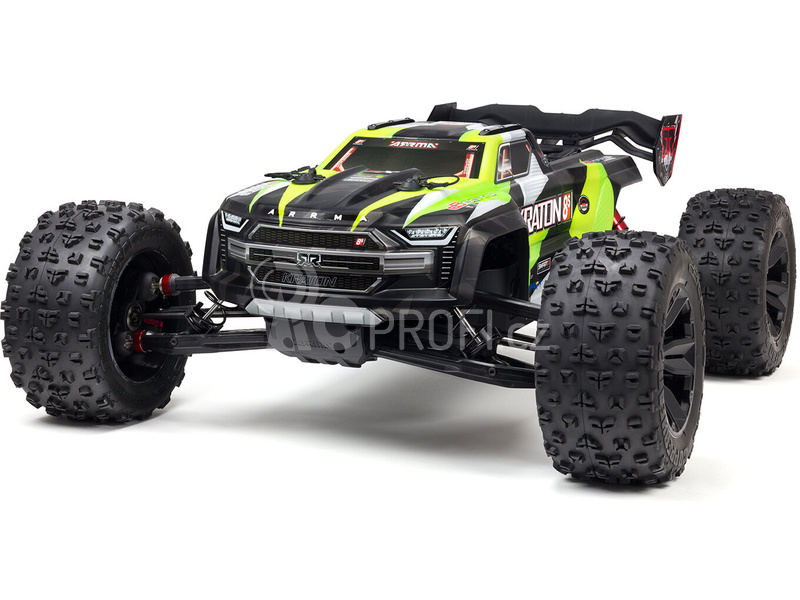

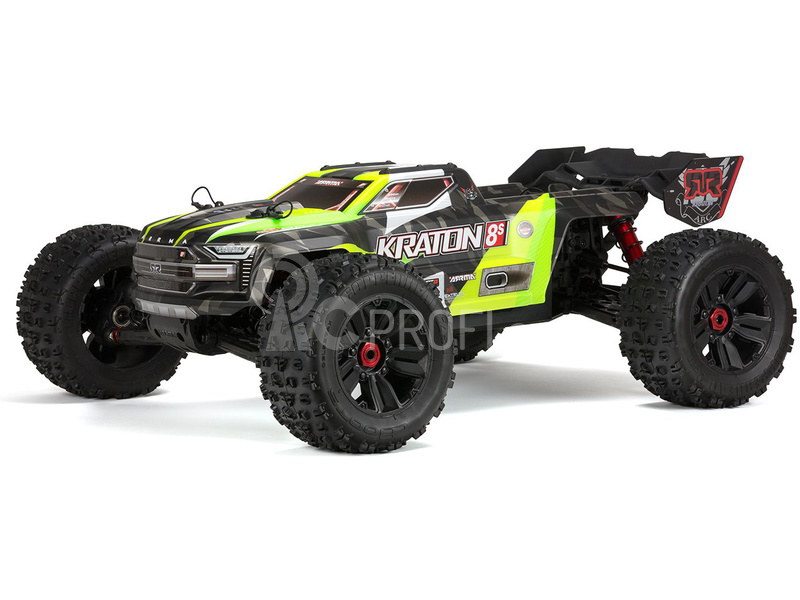

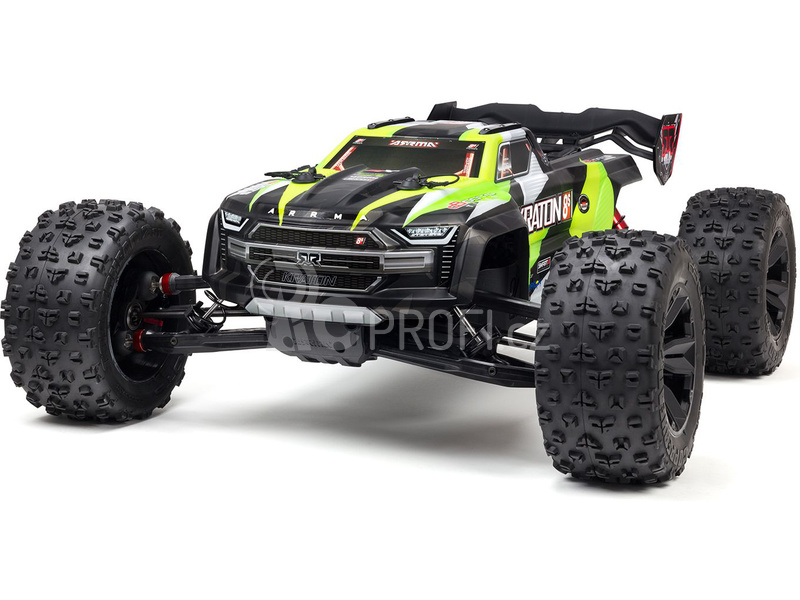

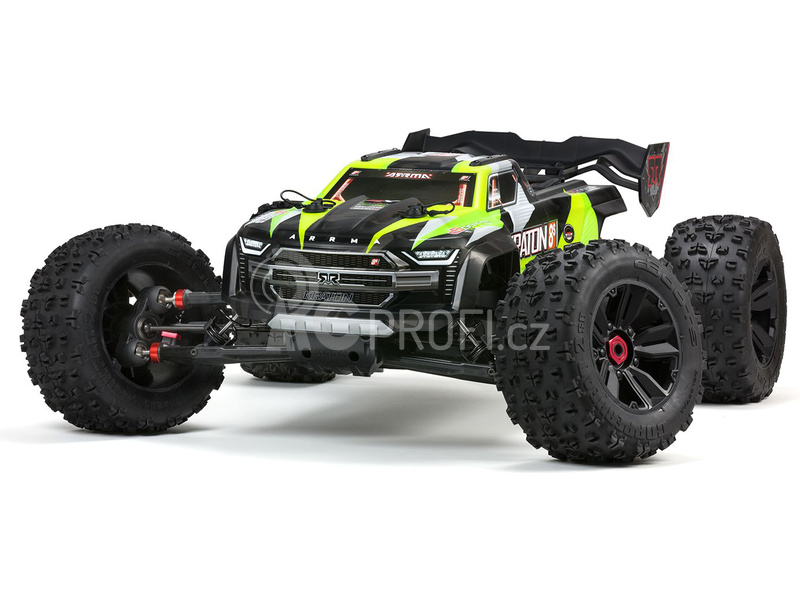

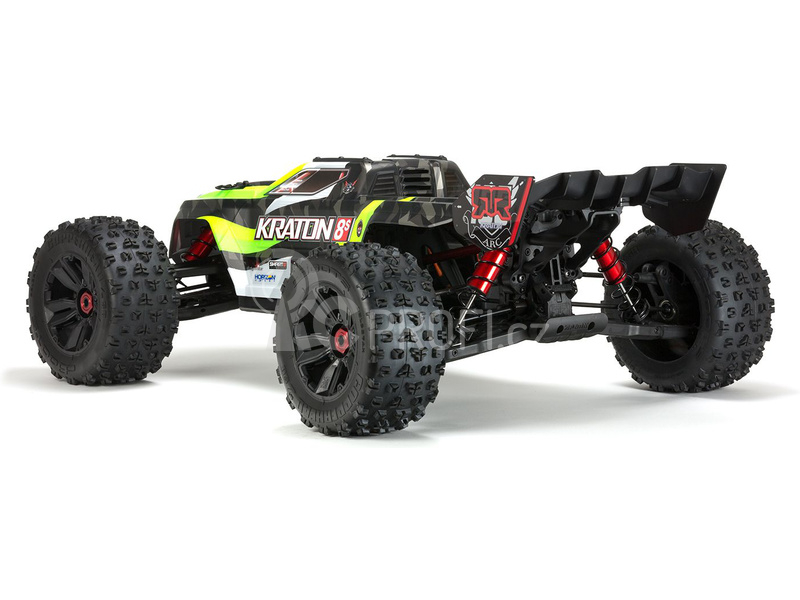

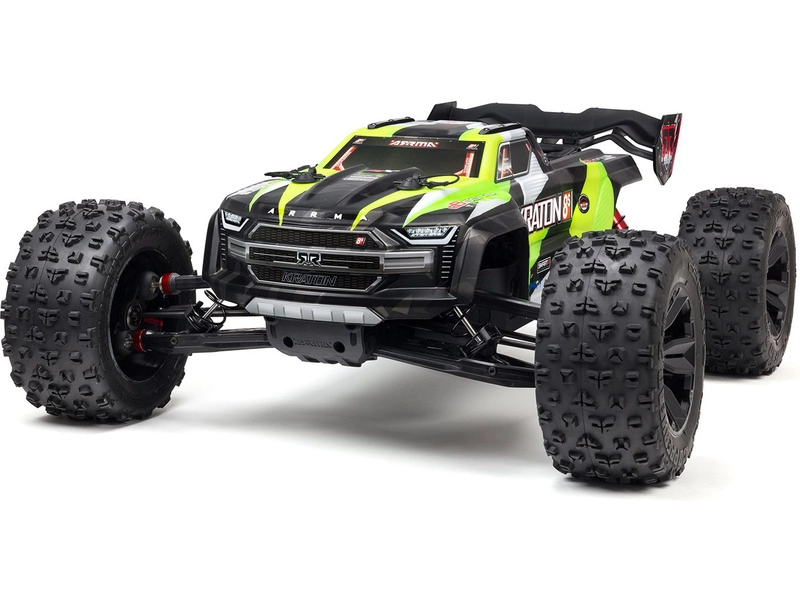

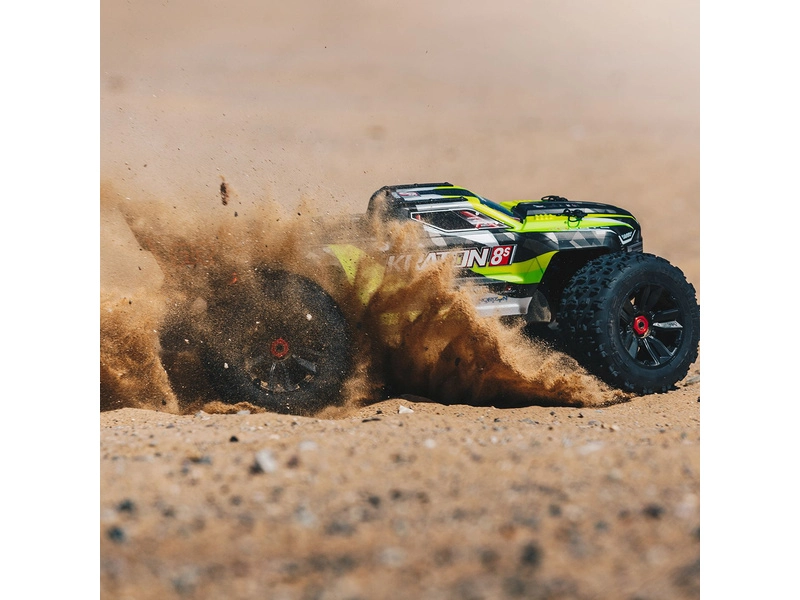

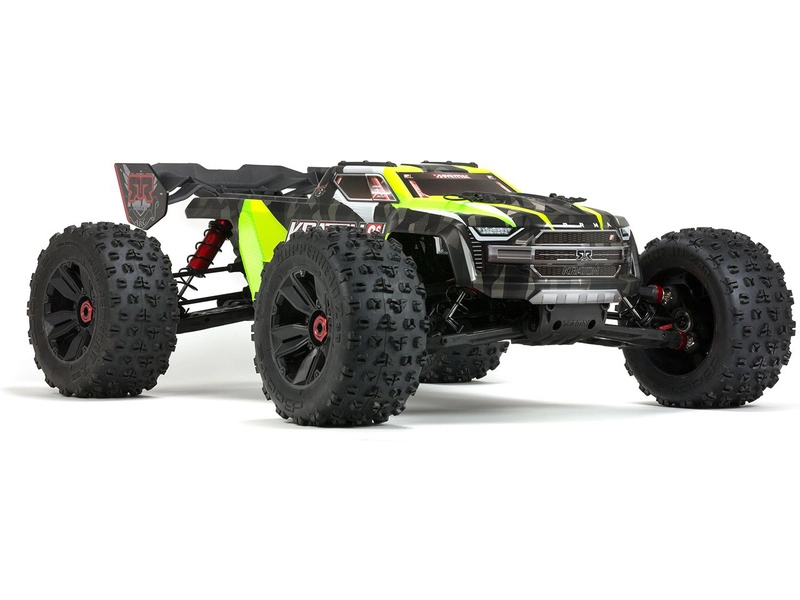

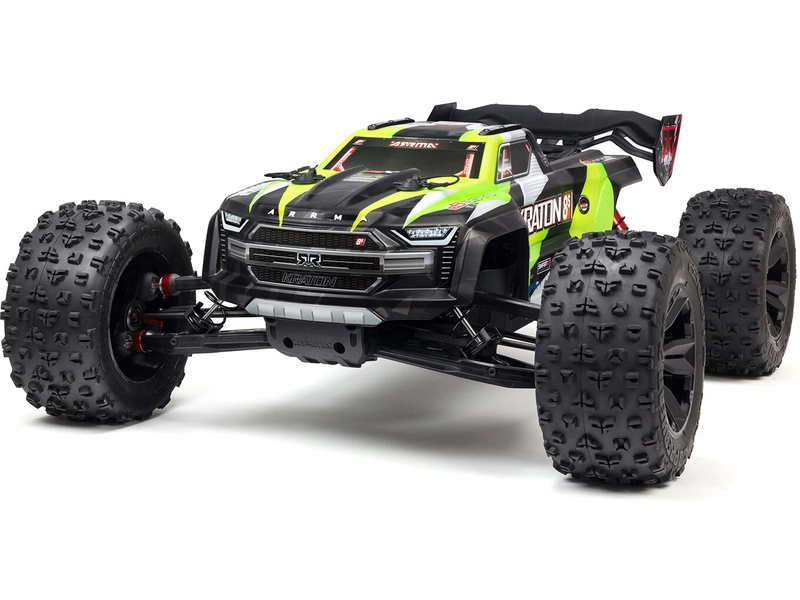

Největší a nejsilnější RC auto ARRMA pro velké kluky, to je Monster Truck Arrma Kraton, v měřítku 1:5 a náhonem 4x4 na všechna kola. Nejnovější elektronika Spektrum SMART s telemetrií. Elektronická stabilizace jízdy AVC. Špičkové zpracování šasi s hliníkovými eloxovanými díly.

Obsah balení

V balení je sestavený model KRATON™ 8S BLX SPEED Monster Truck s komponenty: regulátor Spektrum™ Firma™ 160A Smart ESC, střídavý motor Spektrum™ Firma™ 1250Kv, servo řízení Spektrum™ S905, přijímač SRS6100AT AVC ®, Vysílač DX3™ 2,4 GHz, vícejazyčný manuál v angličtině, němčině a francouzštině a návod v češtině.

Charakteristika

Největší a nejsilnější RC auto ARRMA pro velké kluky, to je Monster Truck Arrma Kraton, v měřítku 1:5, náhonem 4x4 na všechna kola a nejmodernější elektronikou Spektrum Smart.

V setu je dodán vysílač Spektrum™ DX3 a přijímač SR6100AT AVC® (Active Vehicle Control®) plně využívají inovativní telemetrickou technologii v součinnosti s regulátorem Spektrum™ Smart Firma™ 160A. Při rychlé jízdě vám pomůže extra elektronická stabilizace řízení a plynu pomocí systému AVC®, který zajistí kontinuálně příjemnou rychlou jízdu, bez náhodného uhýbání do stran.

KRATON 8S BLX 4WD je schopen dosáhnout rychlosti až 88km/hod! v optimálních jízdních podmínkách, pokud použijete Pohonné LiPol baterie 8S (2 x 4S LiPol baterie) a volitelný pastorek (k dispozici v tuningu). Rychlostní potenciál je úžasný a vy budete moci využít vše na co si troufnete. Kraton 8S BLX je velký a silný stroj, který je náležitě pro jízdu v terénu vybaven vším potřebným. Kovové součásti na exponovaných místech, hliníkový podvozek, silný motor, výkonný regulátor, bezpečná řídící RC souprava tvoří komplet, který můžete začít používat po doplnění vašich dvou sad LiPol baterií 5000mAh 4S 50C Hardcase.

Vlastnosti auta Kraton 8S

• Laserem leptaná hliníková eloxovaná deska podvozku
• Silné kompozitní boční výztuhy podvozku
• Trojúhelníkově uspořádané výztužné tyče podvozku pro maximální odolnost
• Nastavitelné olejové tlumiče s velkými písty 20 mm
• Ultra silné kompozitní přední a zadní věže tlumičů
• Snadno přístupné seřízení díky posuvnému hliníkovému loži motoru
• Hliníkové lože motoru a náboje kol
• Výkonná pohonná jednotka
• Vysoce pevné ocelové hnací hřídele
• Snadno přístupný přední a zadní diferenciál
• Celokovové převody diferenciálů a převodovky
• Snadno přístupný voděodolný elektronický modul
• Servo saver s dvojitou pružinou pro velké zatížení
• Paprskové disky kol
• Dimenzované náboje kol pro zvýšení pevnosti
• Pneumatiky dBoots® COPPERHEAD™ 2 SB
• Extrémně pevná karoserie s hotovým zbarvením
• Účinný přítlačný zadní spojler
• Integrovaná vnitřní výztuha na ochranu karosérie
• Vysílač Spektrum™ DX3 2,4 GHz s přijímačem SR6100AT AVC®
• Regulátor Spektrum™ Firma™ 160A Smart
• Střídavý motor Spektrum™ Firma™ 1250Kv
• Kovové digitální servo Spektrum™ S905

* Informace o specifikaci voděodolnosti naleznete v návodu k použití. Tipy a triky na provoz v mokrém prostředí naleznete v blogu.

Kompletní pohonná soustava z kovu

Nový Arrma Kraton je navržen pro nekončící celodenní zábavu. Model má pevnou konstrukci pohonného mechanismu, který ke kompletně z oceli, všechny rotační součásti jsou uloženy v kuličkových ložiscích. Kovové poloosy, ozubení převodovky i diferenciálů.

Odolné součásti z kovu

Pro maximální odolnost mechanismu řízení, jsou nejdůležitější součásti jako kulové čepy s koncovkami, uložení těhlic či seska řízení vyrobeny z kovu.

Nastavitelné kovové motorové lože

Motor je uložen v centrální části šasí na levé straně. Uprostřed podvozku je centrální převodovka s hnaným ozubeným kolem, pastorek motoru je proto potřeba mít pro seřízení mezizubové vůle snadno dosažitelný. Skvělá konstrukce motorového lože umožní snadné seřízení převodu nebo demontáž motoru pro účel servisu. Červeně eloxovaný, hliníkový držák motoru lze jednoduše nastavit a pevně zafixovat. Posuvný držák tak umožňuje nastavení polohy a motoru pouhým uvolněním šroubů, které jsou snadno přístupné. Toto řešení značně zjednodušuje nastavení mezi zubové vůle.

Masivní kovové olejové tlumiče

Dobře dimenzované prostorové věže tlumičů umožní jízdu i ve velmi těžkém terénu. Olejové hliníkové tlumiče o průměru 24mm mají píst o průměru 20mm a nastavitelnou tuhost pružiny díky kroužku se závitem.

Podpěry pro karosérii

Výborným konstrukčním prvkem na podvozku je pomocná podpěra karosérie, která provede svoji práci při převržení auta na střechu. Zabrání deformaci karosérie a případnému poškození.

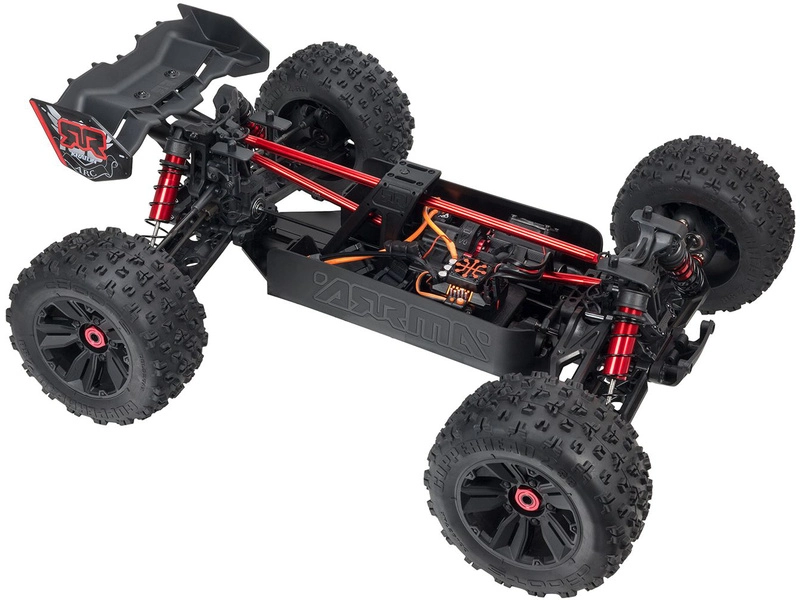

Vícenásobné kovové výztuhy šasí

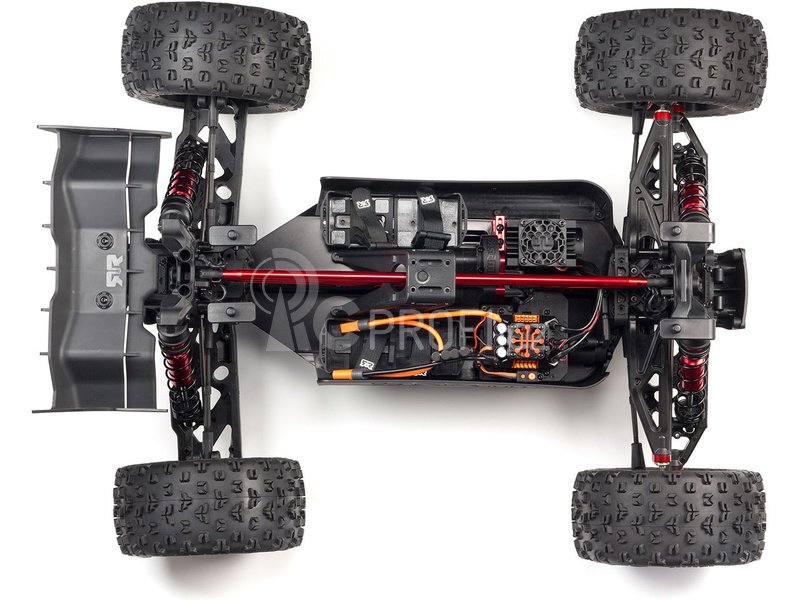

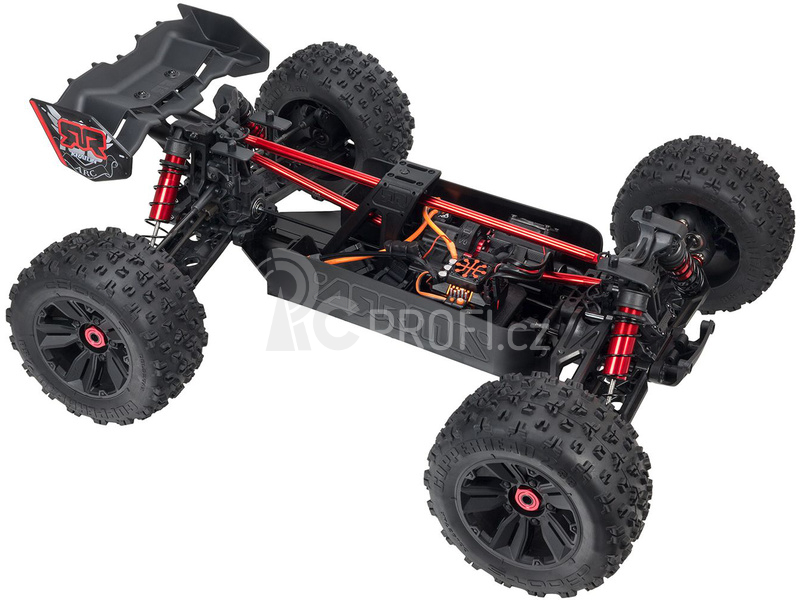

Přestože je deska podvozku vyrobena z tvrzeného silného hliníkového plechu, pro zaručení maximální tuhosti jsou mezi věžemi tlumičů a středem podvozku hliníkové tyče, které jsou sestaveny do trojúhelníku a tvoří ideální nosník.

Krásně leptaný design hliníkového podvozku

Podvozek je vyroben z pevnostního tvrzeného 4mm hliníku 6061-T6, který má povrchovou úpravu provedenou černým eloxem. Na spodní straně podvozku jsou leptané designované písmena RR z loga ARRMA a tvoří jedinečnou kresbu.

Univerzální pneumatiky DBOOTS® COPPERHEAD 2 SB

Tak velký RC model auta musí mít odpovídající terénní kola, odolné univerzálnípneumatiky dBoots COPPERHEAD 2 SB s agresivním vzorkem jsou namontovány na tuhých černých nylonových discích MT, což autu Kraton zajistí skvělou trakci pro okamžitou akceleraci a bezpečné brždění. Brutální sílu pohonu zvládají přenášet na kola unášecí šestihrany 24mm! Disky mají průměr 124mm, pneumatiky 203mm.

Účelné vyztužena karosérie

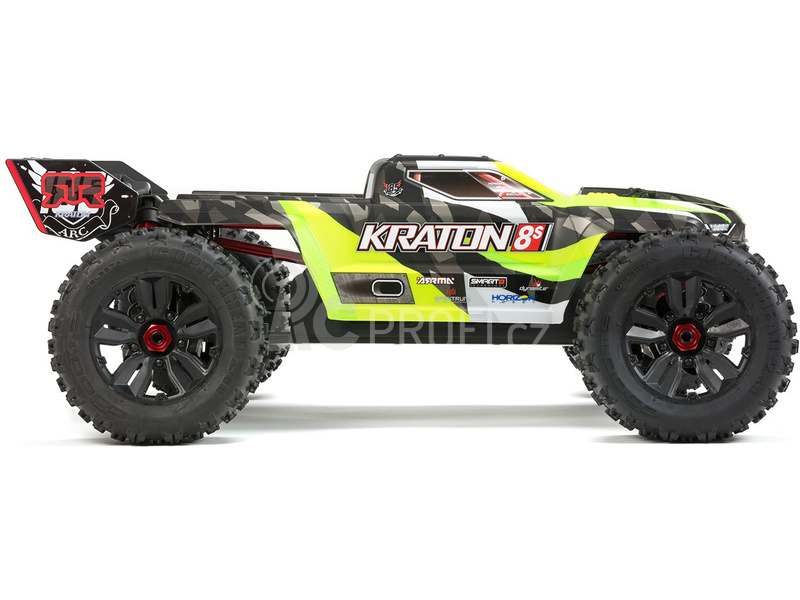

Kraton má skvěle zpracovanou vysoce detailně zbarvenou karoserii s úžasně zpracovaným designem. Karoséri se dodávají ve dvou barevných provedeních s dominantními barvami zeleno-černé nebo oranžovo-černé. Je jen na vás, kterou si zvolíte. Pro větší odolnost karosérie při případném převržení auta během jízdy, jsou na karosérii mohutné plastové pásky, které ochrání exponovaná místa před poškozením.

Modul s regulátorem, přijímačem a servem řízení

Servis auta usnadní modulární koncepce důležitých montážních podskupin. Elektronickou část tvoří modul, který obsahuje přijímač, regulátor a servo řízení.

Obsažena technologie SMART

Základní a velmi důležitou součástí telemetrické soustavy systému SMART je regulátor Spektrum™ Firma™ 160A Smart, který shromažďuje data a předává je přijímači, se schopností vysílat telemetrické údaje. Proto máte k dispozici v reálném čase proud, teplotu, celkové napětí baterie (při použití baterií SMART), napětí jednotlivých článků baterie, teplotu baterie, zbývající kapacitu a otáčky motoru. A to bez dalších senzorů!

Kompaktní blok pohonné jednotky 8S

Modul pohonné jednotky tvoří motor Spektrum™ Firma™ 1250Kv s centrální převodovkou. Pro bezpečné chlazení motoru má tělo z hlíku a chladič s mohutným žebrováním a elektrický ventilátor.

Zásobníky pro baterie

Zabezpečený systém upevnění baterií drží baterie pomocí dvou pásků, které bezpečné udrží baterie na svém místě. Zásobník na baterie má plastovou ohrádku kolem každé baterie a ta se nemůže proto při jízdě posunout. Baterie jsou uloženy na šasí za regulátorem s motorem a optimálně upraví polohu těžiště podvozku.

Servo řízení Spektrum 38kg-cm @6V

Řízení zajišťuje servo S905 s obří silou (moment: 38 kg.cm při napětí 6V, rychlost: 0,2s/60° při 6V), je voděodolné* a prachotěsné. Odolné kovové převody poskytují dlouho výdrž a mechanickou odolnost. Rozměry serva jsou 60 x 55 x 29 mm.

Střídavý regulátor SPEKTRUM™ FIRMA™ 160A SMART

Řízení modelu zajišťuje moderní regulátor SPEKTRUM™ FIRMA™ 160A SMART s 32-bitovým mikrokontrolérem ARM Cortex M4, který je schopen snímat kompletní telemetrii a přenášet ji do přijímače pomocí integrovaného vodiče v novém konektoru IC5. Data jsou přenášena přes protokol SRXL2. Informace o typu, teplotě a napětí článků baterie regulátor načítá přímo ze Smart baterie. Nemusíte se tak bát o správné nastavení typu baterie a její možné podvybití.

Elektronika je kompletně zalita ve speciální zalévací hmotně, která brání vstupu vlhkosti* či nečistot do elektroniky. Regulátor se zapíná a nastavuje tlačítky, které jsou pod pryžovým krytem.

• Regulátor obsahuje rychlý a výkonný 32bitový procesor ARM M4
• Regulátor je voděodolný*
• Nadproudová ochrana, tepelná ochrana, failsafe
• Automatické odpojení LiPol při nízkém napětí
• Robustní plastové pouzdro, hliníkový chladič s ventilátorem pro vysokou účinnost
• Výkonný BEC
• Vysoce odolné konektory IC™, kompatibilní s konektory EC™

Střídavý motor SPEKTRUM™ FIRMA™ 4685 1250Kv

Střídavý motor Spektrum Firma4685 1250Kv, s vnitřním rotorem a 4-pólovou konstrukcí pro vysoký výkon a vynikající účinnost. Hřídel 5mm je uložena v kuličkových ložiscích, 6,5 mm konektory se zlacenými kontakty pro spolehlivé a efektivní připojení.

Přijímač SR6100AT

6-kanálový RC přijímač Spektrum SR6100AT s modulací DSM2/DSMR. Má vynikající dosah a odezvu, zejména v místech, kde je více systémů pracujících v pásmu 2,4 GHz. Přijímač je vybaven patentovaným systémem Spektrum AVC (Active Vehicle Control) a plným dosahem telemetrie. Přijímač podporuje technologii Spektrum Smart. Elektronika přijímače je chráněna speciálním lakem, který zamezuje přístupu vlhkosti či nečistot.

RC vysílač Spektrum DX3 2.4GHz DSMR

Nový RC vysílač Spektrum DX3 má 3 kanály a je kompatibilní se stabilizačním systémem Spektrum AVC a telemetrií Spektrum Smart. Vynikající dosah, super rychlá odezva a vysoká odolnost proti rušení díky exkluzivní technologii Spektrum DSMR. Rychlé nastavení potřebných parametrů.

• LED indikace stavu nabití pohonných Smart akumulátorů v modelu
• Podpora stabilizačního systému Spektrum AVC
• Možnost nastavení reverzu, velikosti výchylek a funkce 3. kanálu
• Trim kanálu plynu a řízení
• Díky omezovači plynu můžete dětem omezit maximální rychlost modelu
• Ergonomický, lehký
• Volant s pěnovou obručí pro pohodlné držení

Technologie Spektrum SMART

Model je vybaven komponenty s technologií Spektrum Smart, která nabízí více informací o modelu, jednodušší obsluhu a péči o akumulátory. Všechny komponenty SMART, včetně baterií, jsou schopné spolu komunikovat a přenášet telemetrii.

Obsažený vysílač DX3 zobrazuje stav nabití Smart akumulátoru v modelu.

Jako tuning můžete zobrazit kompletní telemetrii (otáčky, rychlost, teplota a další):

• Doplněním BT modulu do setového vysílače DX3, který umožní spojení modelu s přehlednou grafickou aplikací Spektrum Dashboard v telefonu, či tabletu.
• Použitím univerzálního vysílače Spektrum s displejem, např DX5C.

Více informací o technologie Smart naleznete v našem blogu.

Technologie AVC (Active Vehicle Control)

Technologie AVC je pokročilou technologií Spektrum od Horizon Hobby, pro RC modely aut. Tento stabilizační systém přináší zcela nový způsob řízení RC aut. AVC technologie využívá senzory pro korekce řízení a současně plynu. Díky vhodným zásahům do řízení a výkonu motoru je výsledkem je plynulejší jízda, stabilní chování na rovině i v zatáčkách a bezpečnější držení stopy. Samozřejmostí je měnitelná citlivost řízení včetně možnosti jejího vypnutí a nechat tak vše v rukou jezdce.

Doporučujeme koupit

Pro zprovoznění modelu jsou potřeba 4x AA baterie do vysílače, pohonný akumulátor a adekvátní nabíječ na pohonný akumulátor.

Doporučené akumulátory

Model provozujte na dva identické akumulátory 4S LiPo (14.8V).

• Pro běžné ježdění LiPo akumulátory Spektrum 14.8 V 5000 mAh s technologií Smart, nebo Spektrum G2 14.8 V 5000 mAh s technologií Smart G2.
• Pro běžné ježdění s delší dobou provozu LiPo akumulátory Black Magic14.8 V 6500 mAh.
• LiPo akumulátory s maximálním proudem Spektrum 14.8 V 5000 mAh s technologií Smart, Spektrum G2 14.8 V 5000 mAh s technologií Smart G2. RC auto lze provozovat pouze na rovných površích, jako je např. asfalt, beton.

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Baterie Smart G2 jsou ještě jednoduší a bezpečnější, díky absenci balančního konektoru. Baterie G2 mají navíc až 3x rychlejší automatické vybíjení do storage režimu. Baterie Smart G2 lze nabít pouze na nabíječích Spektrum Smart a Smart G2.

Doporučené nabíječe pro konvenční i Smart akumulátory

Nabíječi Spektrum Smart lze nabíjet jak akumulátory Smart a Smart G2, tak konvenční akumulátory. Dříve prodané nabíječe Smart, po provedení aktualizace, rovněž podporují Smart G2.

• Síťový nabíječ Spektrum Smart S150 S2100 se dvěma výstupy 2x 100 W
• Síťový nabíječ Spektrum Smart S150 S1100 s jedním výstupem 1x 100 W

Pro připojení baterie k výše zmíněným nabíječům potřebujete redukci pro nabíjení IC5/IC3.

• Vysoce výkonný síťový nabíječ Spektrum Smart G2 nabíječ S1400 1x400W AC s jedním výstupem 400W.
• Vysoce výkonný síťový nabíječ Spektrum Smart G2 nabíječ S2200 2x200W AC se dvěma výstupy 2x200W.

Příslušenství pro běžný provoz

Pro běžný provoz RC auta potřebujete lepidlo na pneumatiky, lepidlo na šrouby, sadu nářadí a silikonový olej do tlumičů. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro RC auta.

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Z naší nabídky doporučujeme lepidlo Robitronic Tire Glue - viz doporučené příslušenství.

Občas je třeba doplňovat silikonový olej do tlumičů modelu a měnit olej v diferenciálech. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají opravné sady či jednotlivé díly. Z naší nabídky silikonových olejů doporučujeme silikonové oleje TLR (Team Losi Racing), viz doporučené příslušenství.

Pro běžnou údržbu je potřeba lepidlo na šrouby. Šrouby zašroubované v kovovém materiálu (např. šrouby v motoru, stavěcí šroub v pastorku) musí být proti povolení tímto lepidlem zajištěny.

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnou vysoké vybíjecí proudy a disponují velkou kapacitou pro dlouhý jízdní čas. Naopak LiPo akumulátor je náchylný především na mechanické poškození.
