Jednotka řídící elektroniky shromažďující data z jednotlivých telemetrických snímačů určená zejm. pro modely se spalovacím motorem. 8 vstupů pro snímače (4x teplota, 2x otáčky, 1x GPS, 1x stav paliva).Zobrazit celý popisek
- E-shop0 ks
Související produkty
Popis produktu
Telemetrická ústředna slouží k sběru dat z vnějších čidel (až 8 snímačů) a jejjich přenosu do telemetrického přijímače Hitec s datovým vstupem (v tuto chvíli Optima 7 a Optima 9). Jak naznačuje název "Nitro", je optimalizována především pro modely poháněné spalovacím motorem - letadla, vrtulníky, auta i lodě. Ústředna obsahuje elektroniku "obsluhující" jednotlivá čidla - není proto možné zapojit samotné čidlo přímo do přijímače, ale vždy pouze prostřednictvím ústředny.
Pro správnou činnost je nutno předem zkontrolovat (a dle potřeby aktualizovat s pomocí HPP-22), že:
- software vysílače Aurora 9 (pokud jej používáte) je verze 1.07 nebo novější
- software vysílačového modulu Spectra 24 (nebo VF dílu u Opticu 6 Sport 2,4GHz) je verze 2.0 nebo novější
- software přijímače Optima (7 nebo 9) je verze 2.0 nebo novější
Návod, jak provést aktualizaci najdete ZDE.
Ústředna nevyžaduje žádné nastavování, zapojuje se pomocí dvojice kabelů s ní dodávaných - krouceným třížilovým kablíkem se vede telemetrie do vstupu DATA na přijímači, plochý kablík slouží k napájení ústředny a snímačů (4,8-8,4V). Připojit jej můžete přímo do nepoužívaného servovýstupu přijímače. Jsou-li všechny obsazené, potom pomocí Y-kabelu, nebo můžete napájení přivést přímo od vypínače přijímačového akumulátoru.

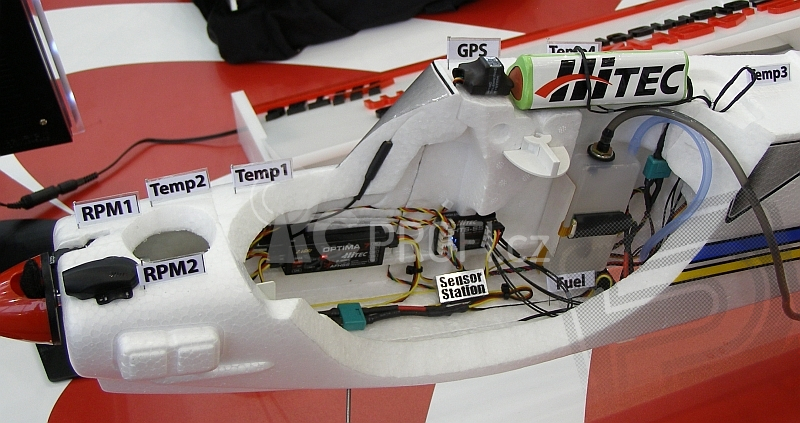

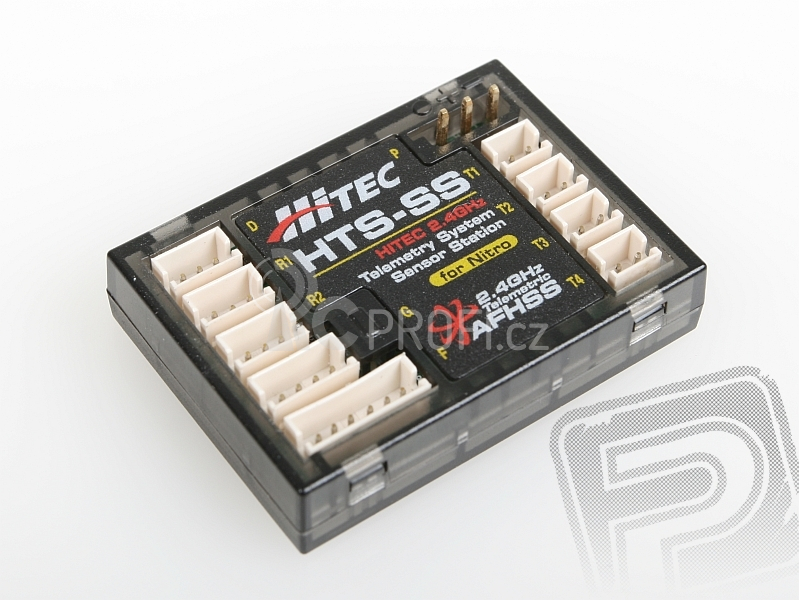

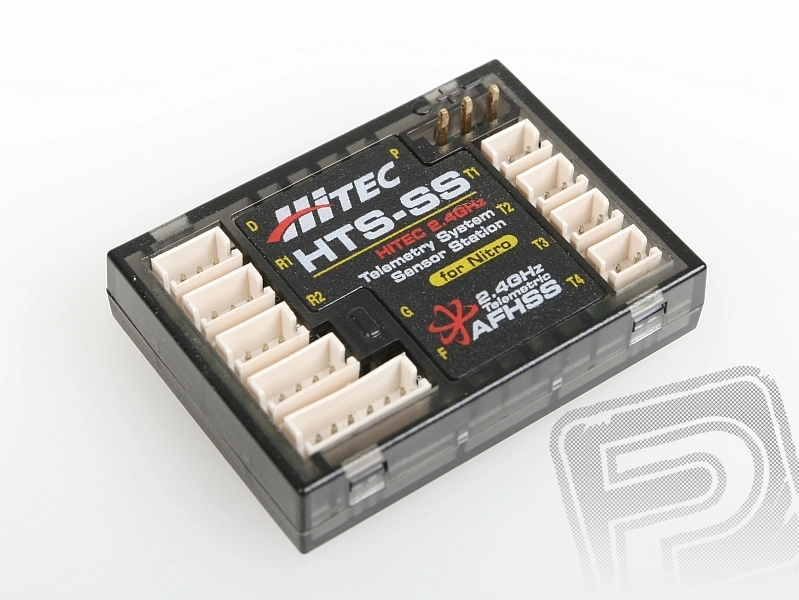

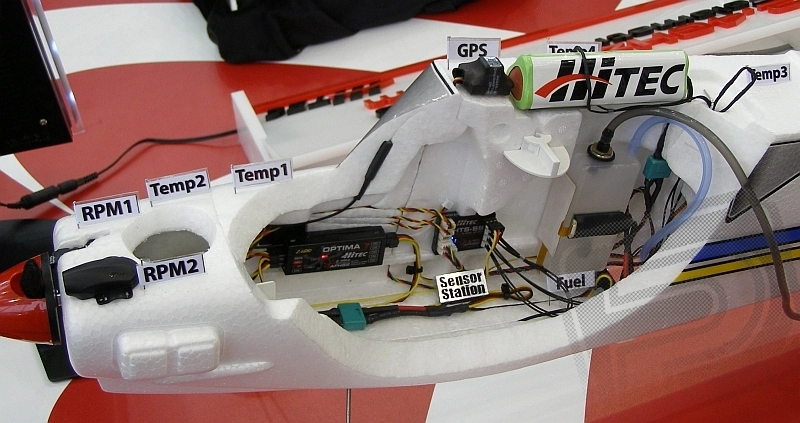

Kromě datového výstupu (DATA) a zásuvky napájení (P) má ústředna osm zásuvek s nezáměnnými konektory pro různé druhy snímacích čidel:
- R1, R2 - pro připojení snímačů otáček
- F - pro připojení snímače stavu paliva
- G - pro připojení GPS čidla
- T1, T2, T3, T4 - pro připojení teplotních čidel

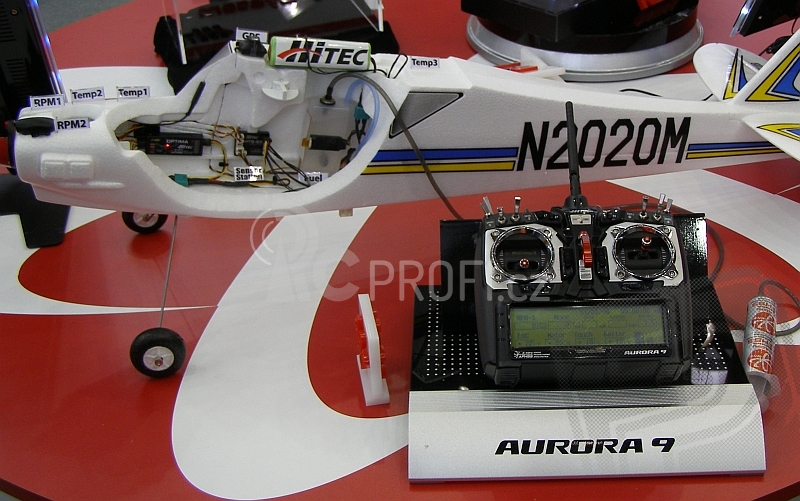

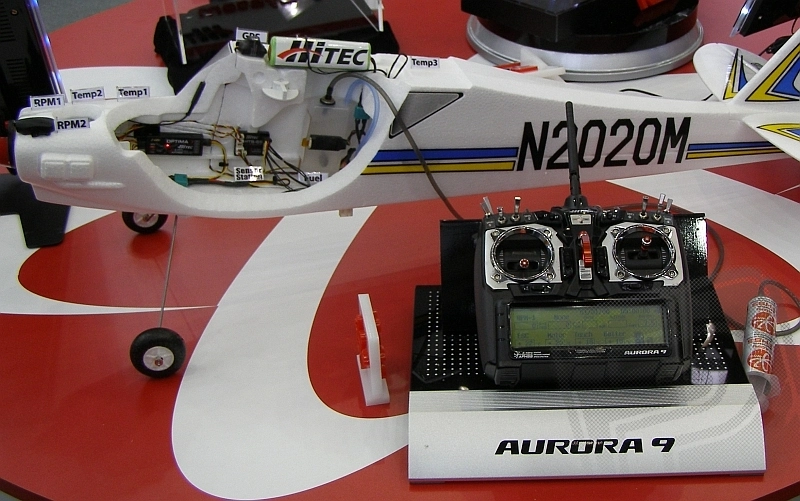

Připojit můžete až dva snímače otáček, nezáleží, zda magnetické nebo optické, číslo zásuvky udává adresu, na níž se dané čidlo objeví na displeji vysílače Aurora 9 nebo na monitoru počítače při připojení prostřednictvím rozhraní HPP-22 k vysílačovému modulu.
Podobně můžete připojit až čtyři teplotní čidla, číslo zásuvky opět udává adresu čidla.

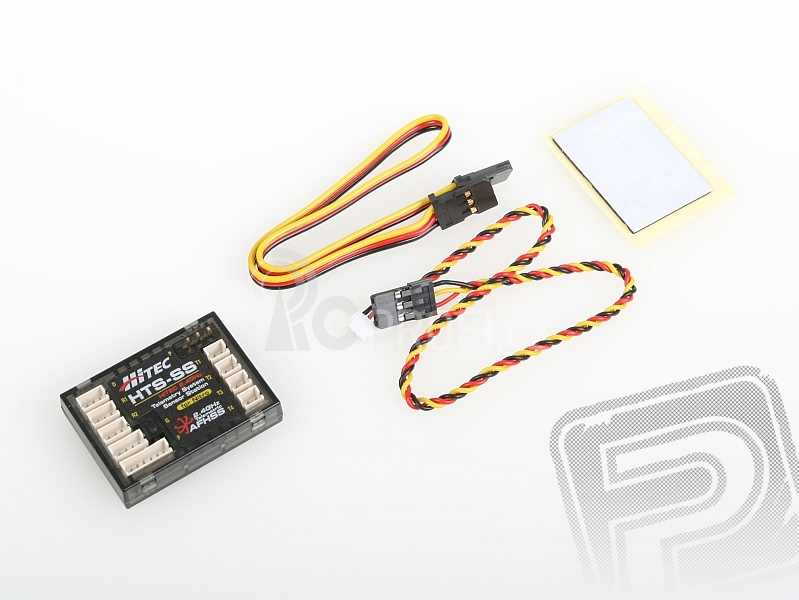

Sada telemetrické ústředny obsahuje: telemetrickou ústřednu HTS-SS Nitro, napájecí kabel, datový kabel a oboustrannou pěnovou samolepící pásku.
| Napájení | 4,8 - 8,4 V (max. 2S Li-poly) |
| Rozsah provozních teplot | -20°C ~ +60°C |
| Rozměry | 34x24x5 mm |
| Hmotnost | 7 g bez kabelů, 12 g s kabely |
Telemetrická ústředna slouží k sběru dat z vnějších čidel (až 8 snímačů) a jejjich přenosu do telemetrického přijímače Hitec s datovým vstupem (v tuto chvíli Optima 7 a Optima 9). Jak naznačuje název "Nitro", je optimalizována především pro modely poháněné spalovacím motorem - letadla, vrtulníky, auta i lodě. Ústředna obsahuje elektroniku "obsluhující" jednotlivá čidla - není proto možné zapojit samotné čidlo přímo do přijímače, ale vždy pouze prostřednictvím ústředny.
Pro správnou činnost je nutno předem zkontrolovat (a dle potřeby aktualizovat s pomocí HPP-22), že:
- software vysílače Aurora 9 (pokud jej používáte) je verze 1.07 nebo novější
- software vysílačového modulu Spectra 24 (nebo VF dílu u Opticu 6 Sport 2,4GHz) je verze 2.0 nebo novější
- software přijímače Optima (7 nebo 9) je verze 2.0 nebo novější
Návod, jak provést aktualizaci najdete ZDE.
Ústředna nevyžaduje žádné nastavování, zapojuje se pomocí dvojice kabelů s ní dodávaných - krouceným třížilovým kablíkem se vede telemetrie do vstupu DATA na přijímači, plochý kablík slouží k napájení ústředny a snímačů (4,8-8,4V). Připojit jej můžete přímo do nepoužívaného servovýstupu přijímače. Jsou-li všechny obsazené, potom pomocí Y-kabelu, nebo můžete napájení přivést přímo od vypínače přijímačového akumulátoru.
Kromě datového výstupu (DATA) a zásuvky napájení (P) má ústředna osm zásuvek s nezáměnnými konektory pro různé druhy snímacích čidel:
- R1, R2 - pro připojení snímačů otáček
- F - pro připojení snímače stavu paliva
- G - pro připojení GPS čidla
- T1, T2, T3, T4 - pro připojení teplotních čidel
Připojit můžete až dva snímače otáček, nezáleží, zda magnetické nebo optické, číslo zásuvky udává adresu, na níž se dané čidlo objeví na displeji vysílače Aurora 9 nebo na monitoru počítače při připojení prostřednictvím rozhraní HPP-22 k vysílačovému modulu.
Podobně můžete připojit až čtyři teplotní čidla, číslo zásuvky opět udává adresu čidla.
Sada telemetrické ústředny obsahuje: telemetrickou ústřednu HTS-SS Nitro, napájecí kabel, datový kabel a oboustrannou pěnovou samolepící pásku.
| Napájení | 4,8 - 8,4 V (max. 2S Li-poly) |
| Rozsah provozních teplot | -20°C ~ +60°C |
| Rozměry | 34x24x5 mm |
| Hmotnost | 7 g bez kabelů, 12 g s kabely |
Parametry
