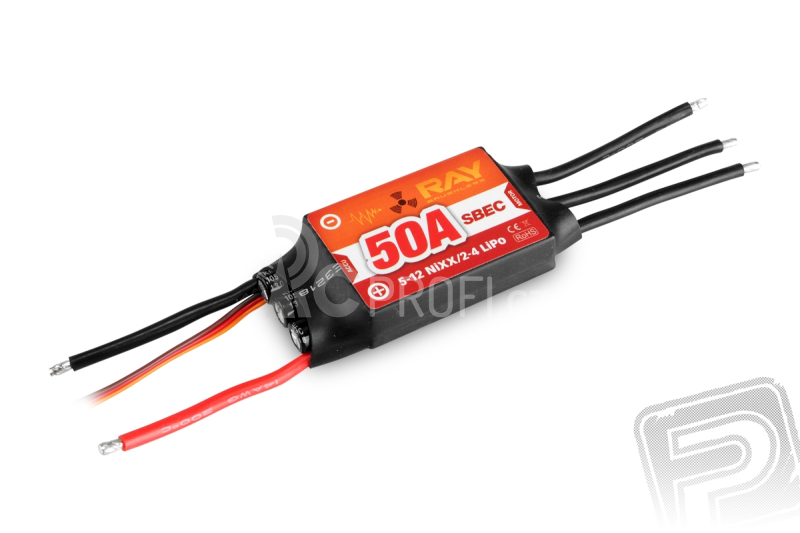

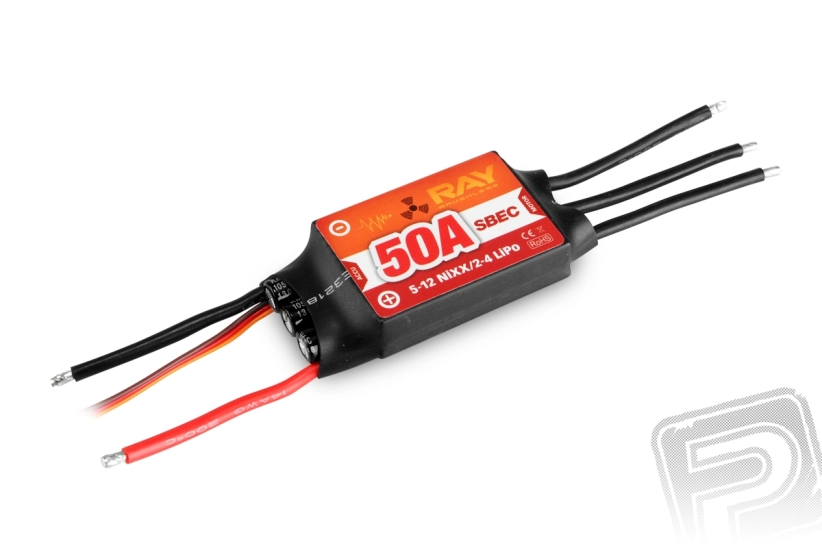

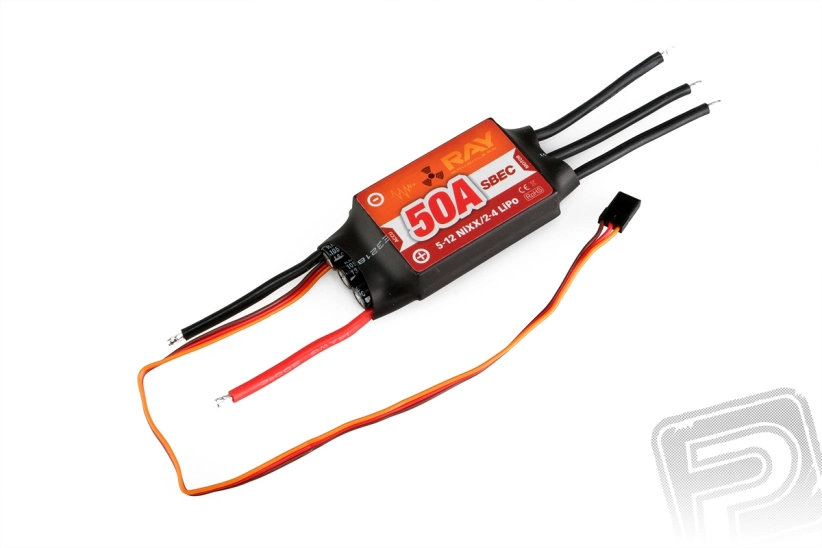

RAY R-50SB střídavý regulátor 50A SBEC
Programovatelný střídavý regulátor pro modely letadel. Trvalý proud 50A (špičkový 60A), napájení 5-12NC/2-4 LiPo článků, spínaný BEC 5,5V/3A, hmotnost 58g, rozměry 38x52x15mm.
- E-shop0 ks
Související produkty
Popis produktu
Programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti při zachování velmi jednoduché a pro uživatele přátelské obsluhy. Slouží k ovládání otáček střídavých elektromotorů v rekreačních modelech letadel při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion. Je vybaven výkonným spínaným stabilizátorem napájení BEC zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální programovací karta RAY Card, která je dodávána zvlášť.
POPIS A FUNKCE REGULÁTORU
- Extrémně nízký vnitřní odpor díky nové generaci výkonových MOSFET tranzistorů.
- Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-4S LiPo/Li-ion nebo 5-12 čl. NiCd/NiMH.
- Pro napájení z akumulátorů NiCd, NiMH, Li-poly, Li-ion
- Spínaný stabilizátor napájení SBEC 5,5 V se zatížitelností 3 A.
- Nastavitelné časování pro optimální přizpůsobení danému motoru.
- Nastavitelný obvod PCO - odpojování motoru při poklesu napájecího napětí.
- Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
- Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
- Automatické stažení plynu při ztrátě řídícího signálu.
- Plynulá lineární regulace plynu.
- Jednoduché programování a nastavování s pomocí vysílače nebo programovací karty RAY Card.
- Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.
PROGRAMOVATELNÉ FUNKCE
- Programovatelná brzda (Vypnuta - Zapnuta).
- Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).
- Nastavitelné mezní napětí pro odpojení motoru, PCO - ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,8V/čl., 3,0 V/čl., 3,2 V/čl. NiXX aku: 50%60%/65% z počáteční hodnoty napětí.)
- Resetování nastavení regulátoru na výchozí tovární nastavení.
- Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru - Automatické, Nízké (7-22°), vysoké (22-30°)
- Heli režim s měkkým rozběhem pro vrtulníky s ovládáním otáček motoru prostřednictvím křivky plynu.
- Nastavitelný smysl otáčení motoru.
- Nastavitelný měkký rozběh (pro motory s převodovkou a vrtulníky) v třech stupních (Velmi měkký, Měkký, Lineární).
- Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).
OCHRANNÉ FUNKCE REGULÁTORU
- Tepelná ochrana proti přetížení: Pokud teplota regulátoru dosáhne 110°C, regulátor začne omezovat výstupní výkon, aby se jeho teplota snížila.
- Ochrana proti ztrátě řídícího signálu: regulátor automaticky odpojí motor, pokud zaznamená ztrátu řídícího signálu plynu delší než 2 sekundy.
Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo programovací karty.
| Použití | Letadlo |
| Typ | střídavý |
| Trvalý proud [A] | 50 |
| Max. špičkový proud [A] | 60 |
| NiXX článků | 5 - 12 |
| LiXX článků | 2 - 4 |
| BEC napětí [V] | 5.5 |
| BEC proud [A] | 3 |
| Délka [mm] | 52 |
| Šířka [mm] | 38 |
| Výška [mm] | 15 |
| Hmotnost [g] | 58 |
| Regulace | jednosměrná |
| Brzda | Ano |
| Vstup pro senzory | Ne |
| Programovatelný | Ano |
