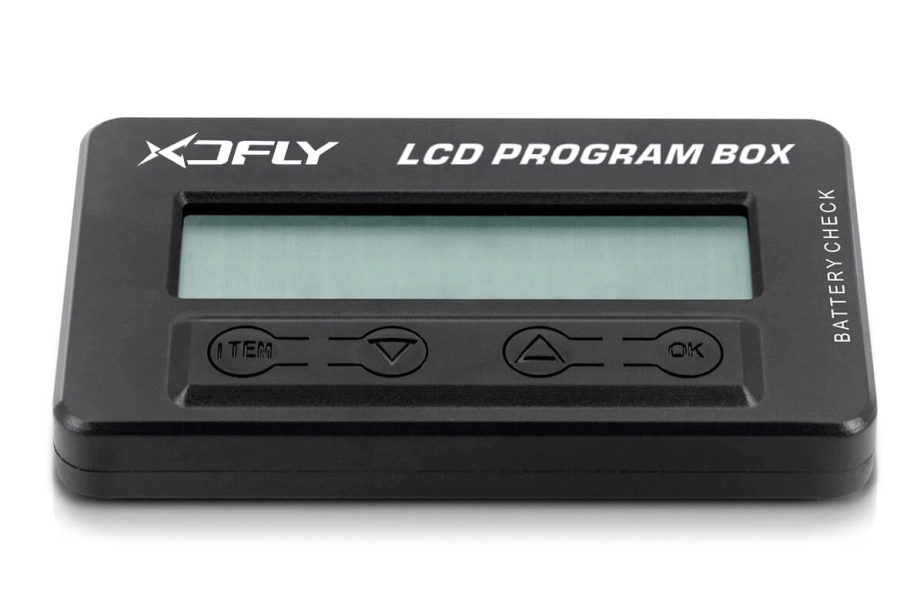

Multifunkční programovací LCD box pro střídavé regulátory XDFly řad HPro a HPro HV slučující funkci samostatného programátoru, servotesteru, měřiče šířky impulsů a frekvence PWM servo signálu modulu a testeru lithiových akumulátorů (2-8S). Umožňuje přímé programování regulátoru, načtení provozních dat z paměti regulátoru a sledování provozních dat regulátoru XDFly v reálném čase. Napájení 5-12,6 V.

Multifunkční LCD programovací box pro regulátory vybraných řad XDFly slouží ke snadnému a rychlému programování regulátorů - doma „na stole" stejně jako na letišti. Kromě toho může sloužit jako servotester, umí také měřit šířku a frekvenci signálových impulsů např. na výstupu z přijímače. Vybaven je také vstupem umožňujícím měřit celkové napětí a napětí jednotlivých článků lithiových akumulátorových sad 2-8S.
1. PROGRAMOVÁNÍ REGULÁTORU

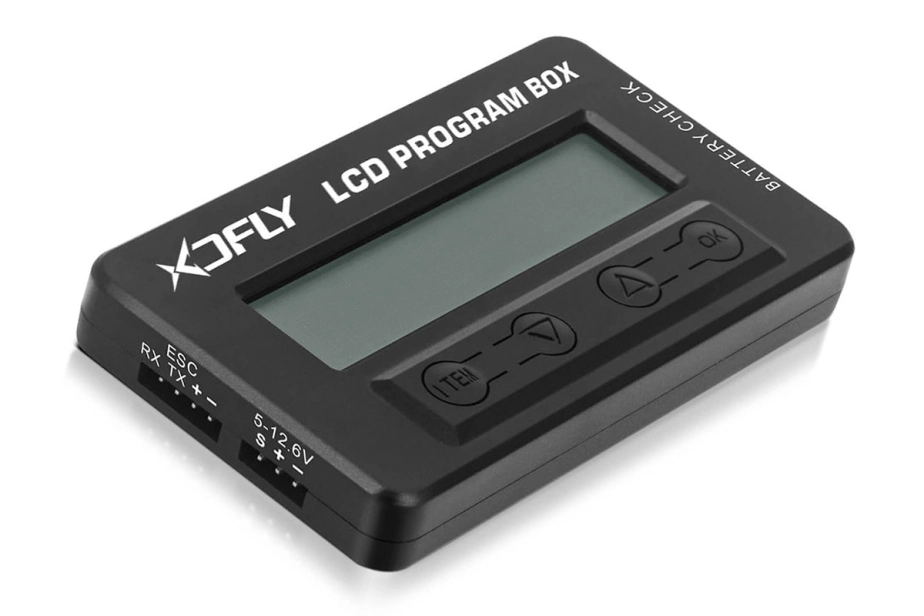

Regulátor se připojuje pomocí servokabelu nebo speciálního programovacího kabelu (dle typu regulátoru), zásuvky se nacházejí na levém boku boxu. Napájení boxu je zajištěno z BEC stabilizátoru napájení regulátoru XDFly. Programování se provádí s připojeným motorem i pohonným akumulátorem.

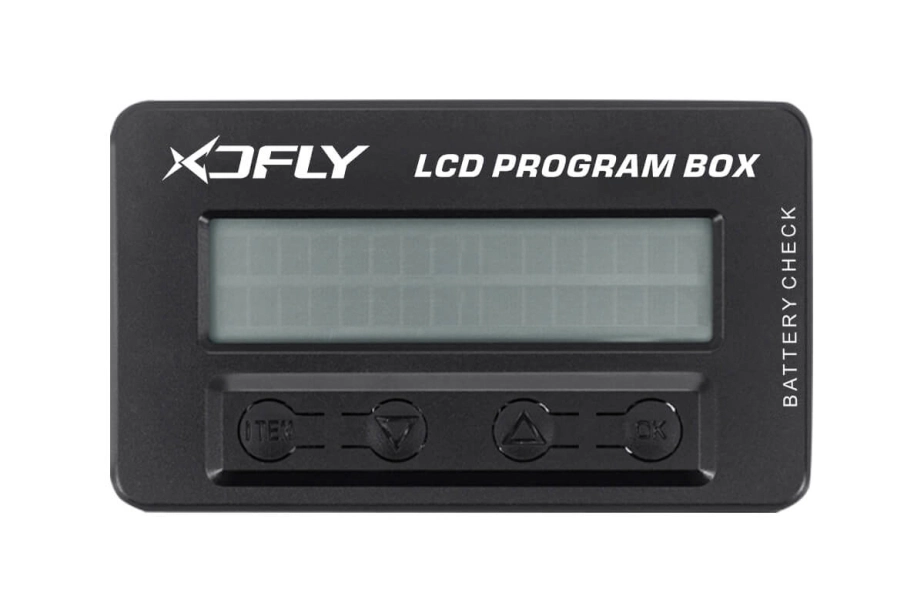

Pro programování slouží čtyři tlačítka na předním panelu boxu. S jejich pomocí volíte programové funkce („ITEM“) pro nastavování a tlačítky se šipkami nastavujete jejich hodnotu. Tlačítkem „OK“ se potvrzuje provedená změna a odesílá se do regulátoru. Název programové funkce a její hodnota jsou zobrazovány na dvouřádkovém LCD displeji.
Způsob zapojení regulátoru k Multifunkčnímu LCD programovacímu boxu závisí na typu regulátoru – liší se dle toho, zda má regulátor zvláštní programovací kabel či zásuvku atd. Při zapojování postupujte přesně dle návodů dodávaných s boxem a vaším regulátorem.
2. MĚŘENÍ ŠÍŘKY A FREKVENCE SIGNÁLOVÝCH SERVO IMPULSŮ
Po připojení ke kanálovému výstupu přijímače LCD programovací box umožňuje měřit frekvenci a šířku řídících impulsů šířkově modulovaného řídícího signálu (PWM) pro klasická serva.
3. SERVOTESTER
LCD programovací box může také fungovat jako zdroj řídícího signálu použitelný pro testování serv, regulátorů a dalších modelářských zařízení. V tomto případě je nutno připojit napájecí zdroj (např. přijímačový akumulátor) pro napájení LCD programátoru a testovaného serva.
4. VOLTMETR PRO KONTROLU NAPĚTÍ LITHIOVÝCH AKUMULÁTORŮ
Servisní konektor sady zapojte do zásuvky „BATTERY CHECK“ na pravém boku boxu; na displeji se poté objeví napětí celé sady a jednotlivých článků. (Při měření napětí se LCD programovací box napájí ze servisního konektoru měřené sady, nepotřebuje další zdroj.)
Kompatibilní regulátory XDFly
Sada programátoru obsahuje: multifunkční LCD programovací box, 3- a 4-žilový propojovací kabel, návod.
| Napájení [V] | 5 - 12.6 |
| Délka [mm] | 84 |
| Šířka [mm] | 49 |
| Výška [mm] | 11.5 |
| Hmotnost [g] | 40 |
Multifunkční LCD programovací box pro regulátory vybraných řad XDFly slouží ke snadnému a rychlému programování regulátorů - doma „na stole" stejně jako na letišti. Kromě toho může sloužit jako servotester, umí také měřit šířku a frekvenci signálových impulsů např. na výstupu z přijímače. Vybaven je také vstupem umožňujícím měřit celkové napětí a napětí jednotlivých článků lithiových akumulátorových sad 2-8S.
1. PROGRAMOVÁNÍ REGULÁTORU
Regulátor se připojuje pomocí servokabelu nebo speciálního programovacího kabelu (dle typu regulátoru), zásuvky se nacházejí na levém boku boxu. Napájení boxu je zajištěno z BEC stabilizátoru napájení regulátoru XDFly. Programování se provádí s připojeným motorem i pohonným akumulátorem.
Pro programování slouží čtyři tlačítka na předním panelu boxu. S jejich pomocí volíte programové funkce („ITEM“) pro nastavování a tlačítky se šipkami nastavujete jejich hodnotu. Tlačítkem „OK“ se potvrzuje provedená změna a odesílá se do regulátoru. Název programové funkce a její hodnota jsou zobrazovány na dvouřádkovém LCD displeji.
Způsob zapojení regulátoru k Multifunkčnímu LCD programovacímu boxu závisí na typu regulátoru – liší se dle toho, zda má regulátor zvláštní programovací kabel či zásuvku atd. Při zapojování postupujte přesně dle návodů dodávaných s boxem a vaším regulátorem.
2. MĚŘENÍ ŠÍŘKY A FREKVENCE SIGNÁLOVÝCH SERVO IMPULSŮ
Po připojení ke kanálovému výstupu přijímače LCD programovací box umožňuje měřit frekvenci a šířku řídících impulsů šířkově modulovaného řídícího signálu (PWM) pro klasická serva.
3. SERVOTESTER
LCD programovací box může také fungovat jako zdroj řídícího signálu použitelný pro testování serv, regulátorů a dalších modelářských zařízení. V tomto případě je nutno připojit napájecí zdroj (např. přijímačový akumulátor) pro napájení LCD programátoru a testovaného serva.
4. VOLTMETR PRO KONTROLU NAPĚTÍ LITHIOVÝCH AKUMULÁTORŮ
Servisní konektor sady zapojte do zásuvky „BATTERY CHECK“ na pravém boku boxu; na displeji se poté objeví napětí celé sady a jednotlivých článků. (Při měření napětí se LCD programovací box napájí ze servisního konektoru měřené sady, nepotřebuje další zdroj.)
Kompatibilní regulátory XDFly
Sada programátoru obsahuje: multifunkční LCD programovací box, 3- a 4-žilový propojovací kabel, návod.
| Napájení [V] | 5 - 12.6 |
| Délka [mm] | 84 |
| Šířka [mm] | 49 |
| Výška [mm] | 11.5 |
| Hmotnost [g] | 40 |
