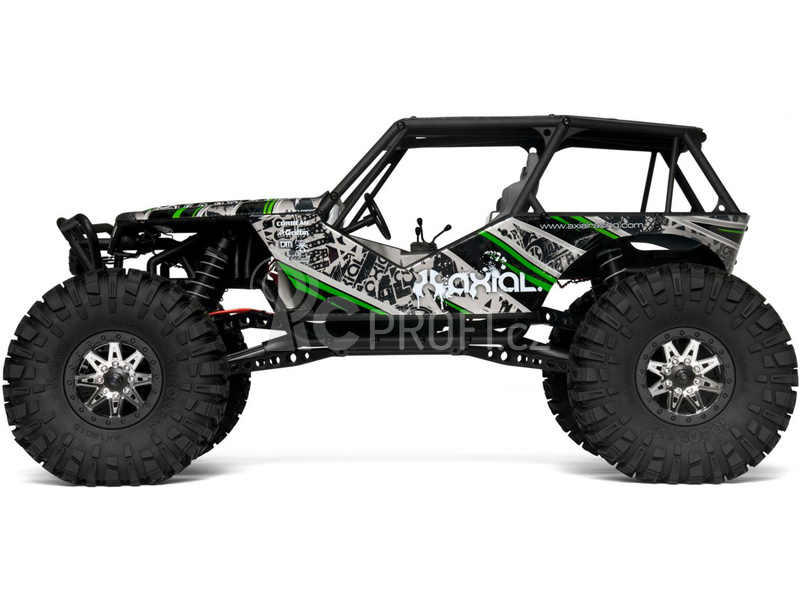

Charakteristika

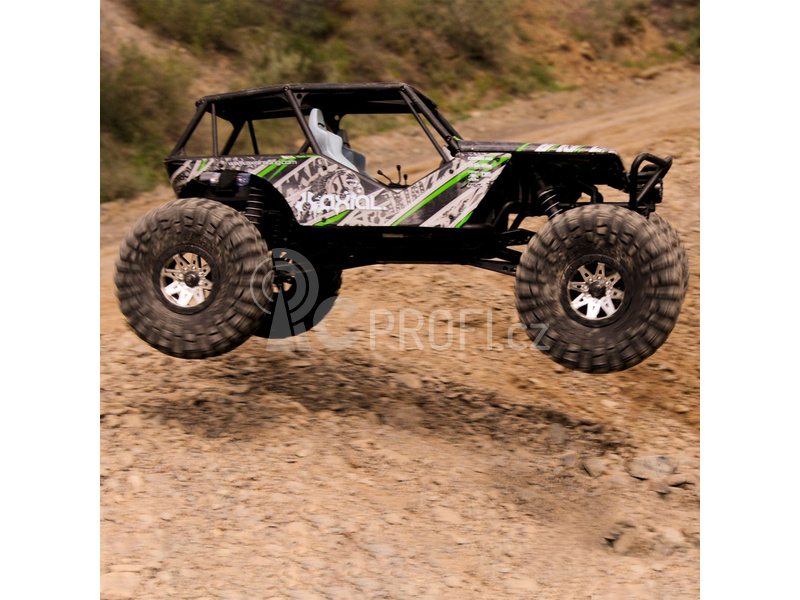

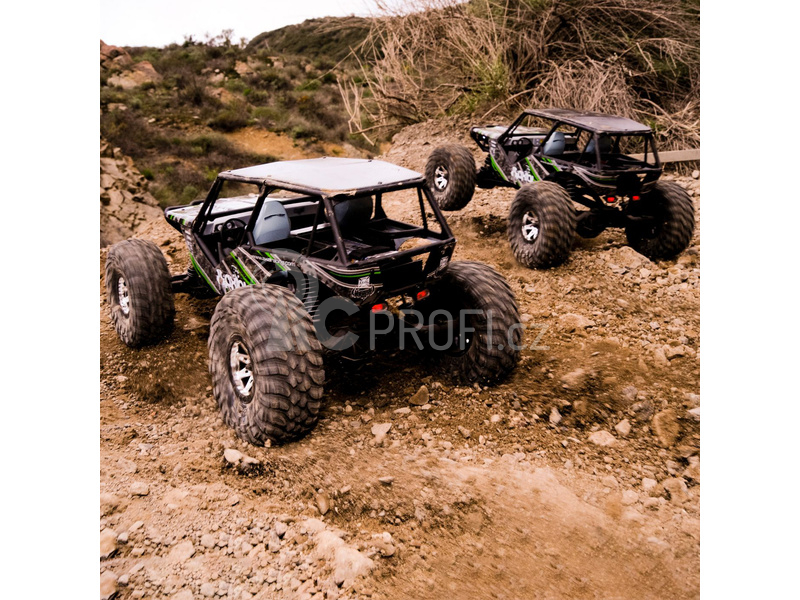

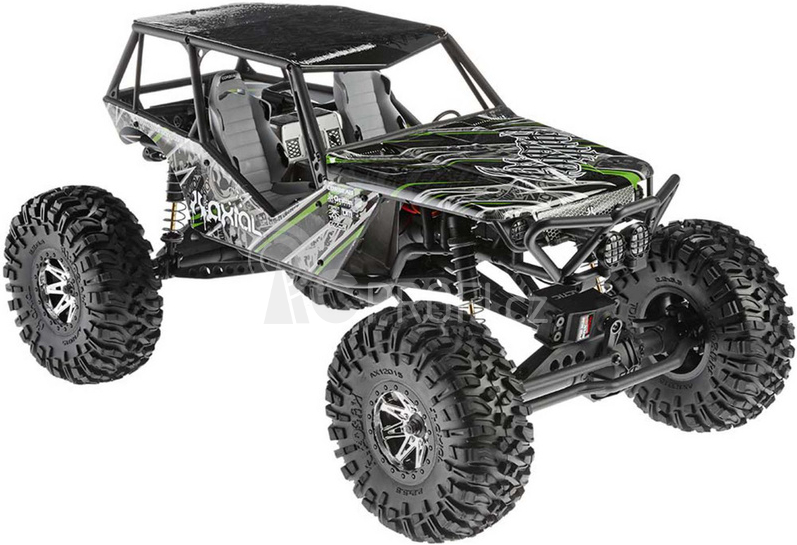

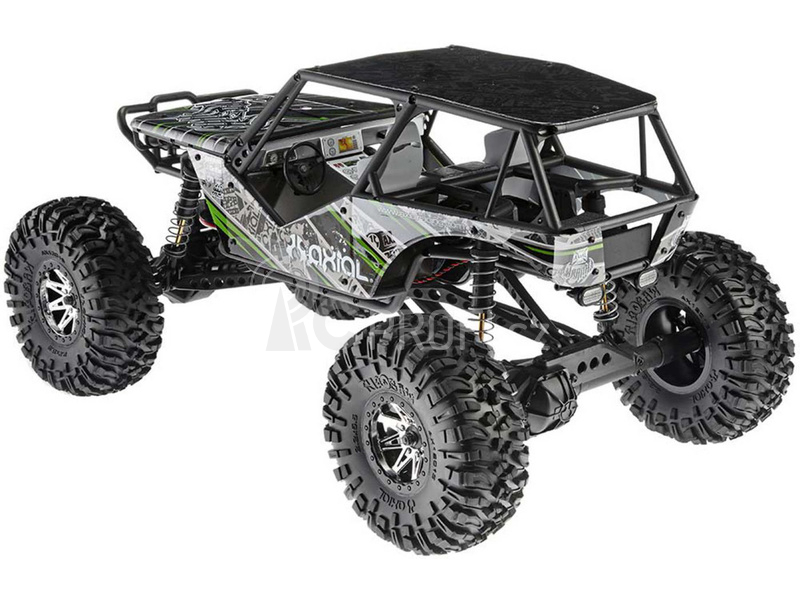

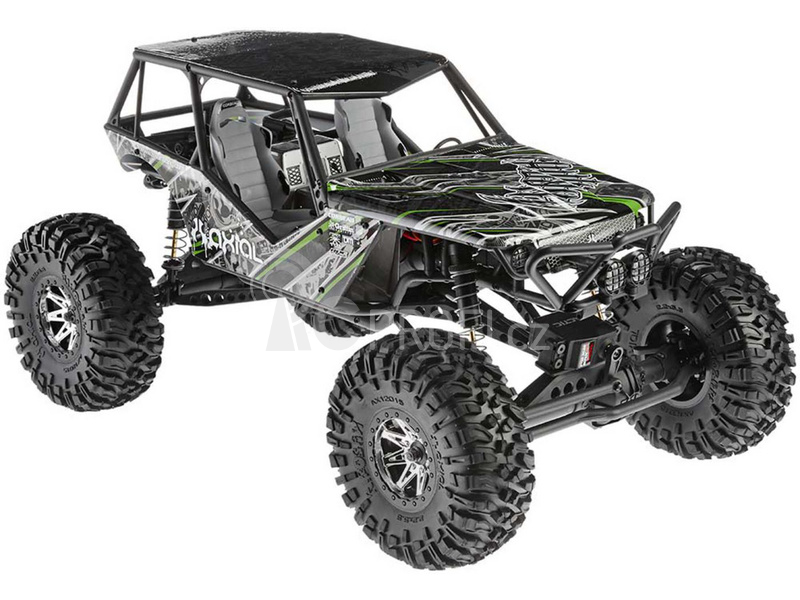

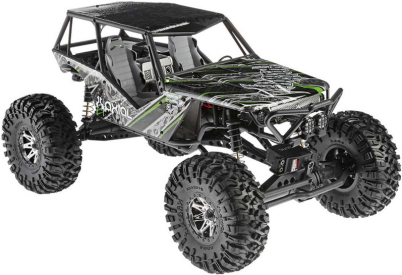

RC model Axial Wraith Rock Racer 1:10 je určen pro jízdu v extra těžkém terénu. Velmi detailní provedení - kokpit je vybaven sedadly, kola s pneumatikami 2.2" Ripsaw. Nainstalováno je 6 ks LED.

Obsah balení

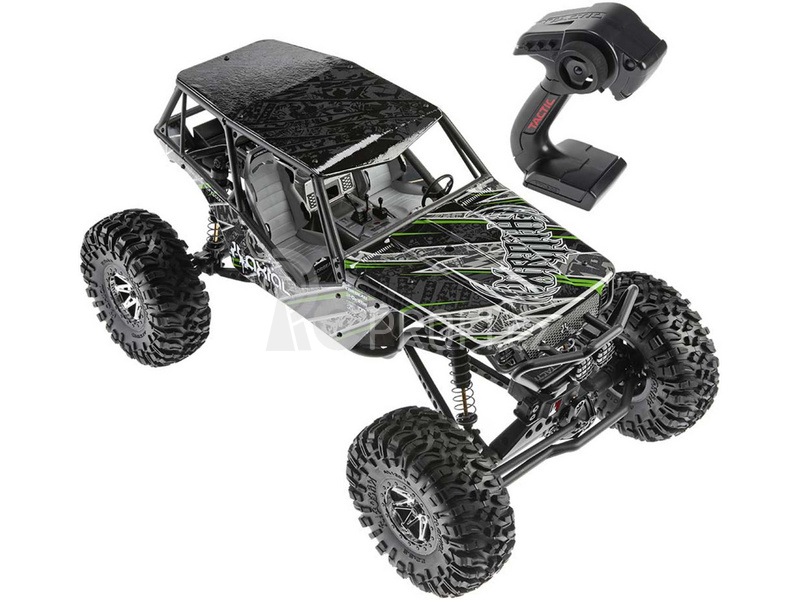

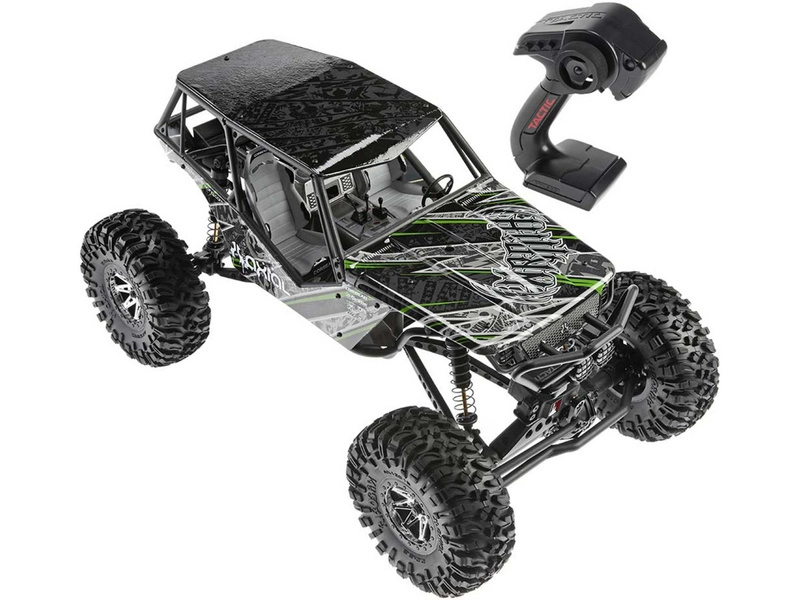

Obsahem balení je RC model auta na dálkové ovládání Axial Wraith Rock Racer 1:10 4WD RTR s nainstalovaným stejnosměrným regulátorem AE-2 osazeným konektorem Tamiya, motorem 550 20T, 3-kanálovým vysílačem TTX300, 3-kanálovým přijímačem TR325, a servem řízení TSX45. Model je dodáván s bohatým příslušenstvím jako jsou plastové makety zbraní, náhradní volant, klíč na kola atd. Návod k použití v angličtině, němčině, francouzštině a češtině.

Charakteristika

RC model auta Axial Wraith Rock Racer 1:10 4WD RTR pro závody v extra těžkém terénu dosahující rychlosti až 15 km/h. Auto je ve verzi RTR připraveno k jízdě, je vybaveno pohonem i elektronikou, pohání jej motor 550 20T, regulátor AE-2, 3-kanálový vysílač TTX300 2.4GHz, přijímač ATR325 2.4GHz. Pro osvětlení je nainstalováno 6 ks LED. Kokpit je vybaven sedadly, kola s pneumatikami 2.2" Ripsaw. Pro co největší průchodnost terénem byly z auta odstraněny všechny nadbytečné součásti aby bylo dosaženo co největší světlé výšky. Uzamčené diferenciály, vysoce výkyvné nápravy, výkonný pohon a kvalitní kola umožnují vysokou průchodnost náročným terénem.

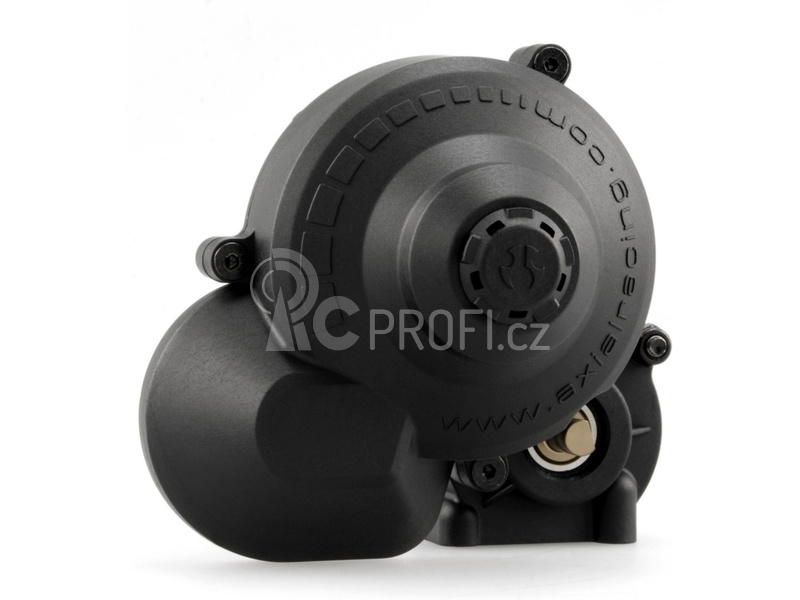

Převodovka pro Wraith

Převodovka je navržena tak, aby zvládala vysoký výstupní výkon pohonu a náročné provozní podmínky. Aby byla zabezpečena převodovka proti vniknutí nečistot do prostoru pastorku a čelního ozubeného kola, je použit účinný ochranný kryt. Zvýší se tak životnost ozubení.

Nastavitelná třecí spojka

Pro bezpečný přenos vysokého točivého momentu od motoru je vřazena třecí spojka, která umožní krátkým prokluzem měkčí záběr na kola.

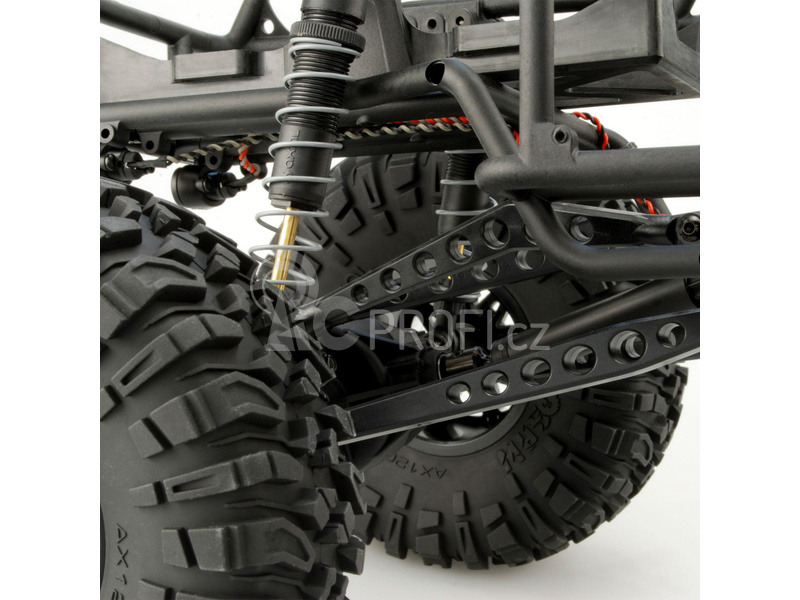

Tlumiče s vysokým zdvihem

Aby auto projela i velkými nerovnosmi v terénu, je vybaveno olejovými tlumiči, které spolehlivě tlumí otřesy a dokáží snadno reagovat i na překřížení náprav.

Uzamčené diferenciály

Uzamčený diferenciál zajistí nejvyššíší trakci kol ve všech terénech a podmínkách a vyžaduje menší údržbu než diferenciály naplněné olejem nebo silikonem. Snadno se případný servis zajistí odstraněním čtyř šroubů, které umožňují přístup k převodu.

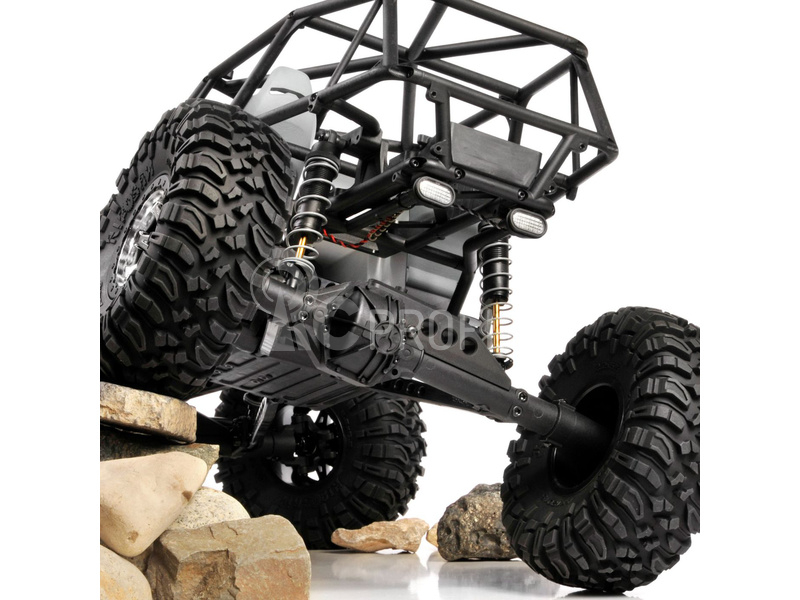

4-bodové zavěšení náprav

Tuhá přední a zadní náprava je vysoce výkyvná díky 4 bodovému uložení na hliníkových eloxovaných tyčích s kulovými čepy a díky tlumičům s velkým zdvihem. Nápravy mají velkou volnost kývání a proto auto projede i zdánlivě nesjízdným terénem.

Optimalizace geometrie řízení

Geometrie řízení přední nápravy je navržena pro vysoké výkony s důrazem na maximální rejd, minimální tření, a korekce Ackerman nastavené co nejblíže 0°. Takový geometrie dosahuje požadovaného těsného poloměru otáčení s uzamčeným diferenciálem a lepší řízení řízení při vysokých rychlostech.

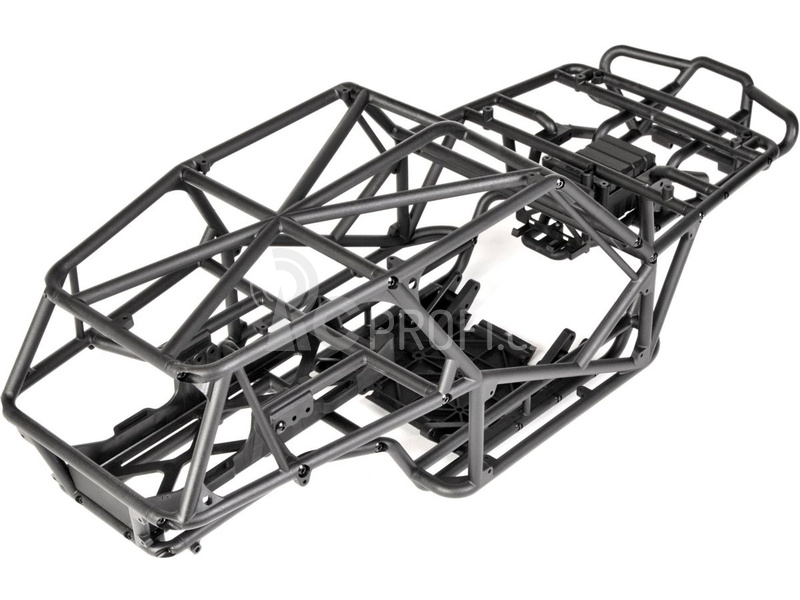

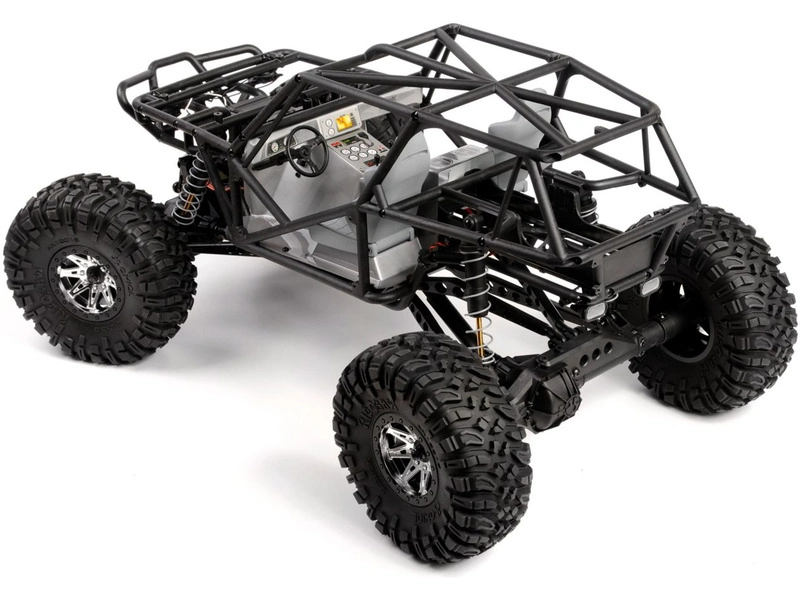

Kostra karosérie

Maximální odolnost, maketový vzhled skutečné buggy a kokpit se sedačkami dělá vzhled auta velmi reálným. Kostra karosérie je sestavena a hotová. Kompozitní plasty s vysokou pevností jsou odolné proti nárazům a chrání Wraith™ před poškozením.

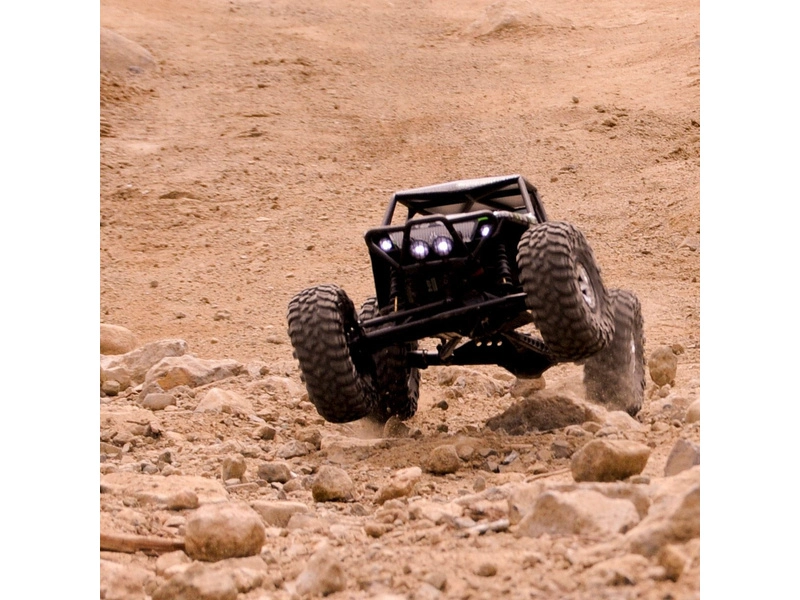

Rozsviťte si na cestu

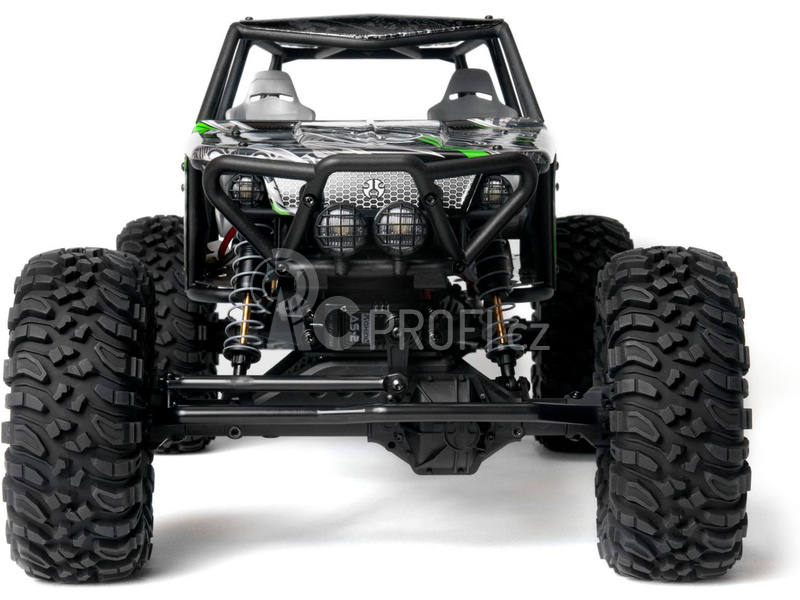

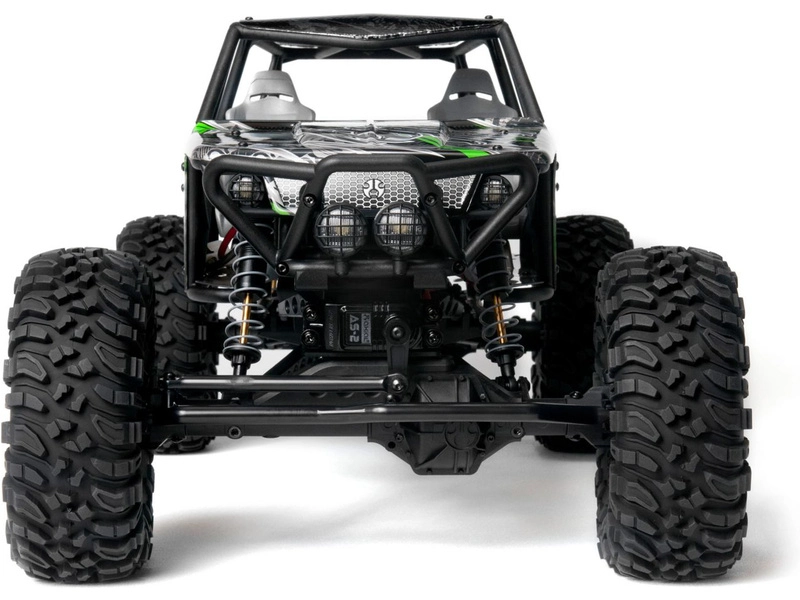

K dispozici nainstalováno je šest LED světel, 4 bílé LED diody na přední a dvě červené LED diody na zadní straně. Obsaženy jsou i realistické paraboly světel.

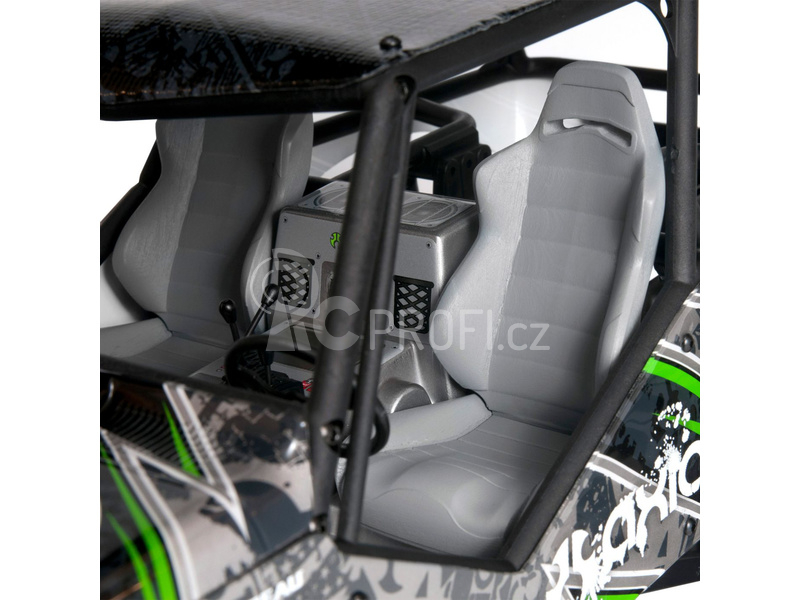

Závodní sedačky Corbeau® LG1

Plně licencované závodní sedačky Corbeau® LG1 přispívají k vyššímu realismu již velmi detailního interiéru.

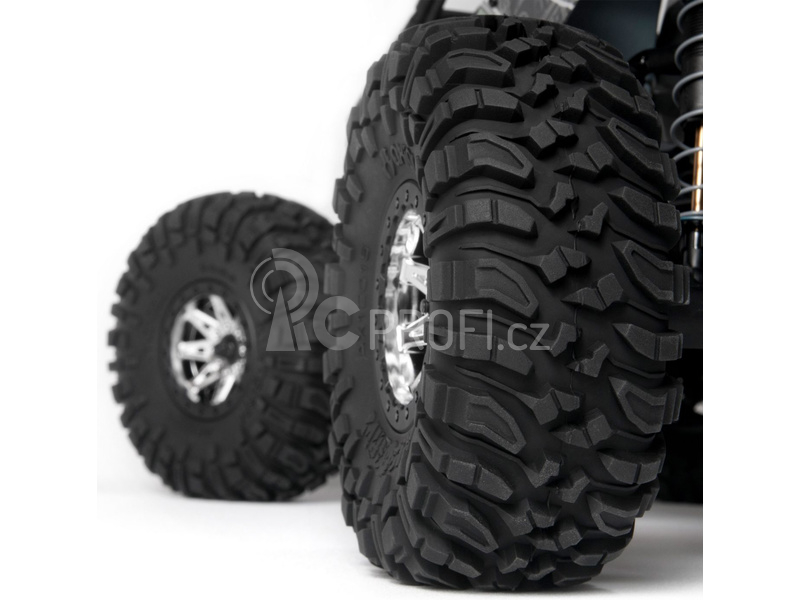

Disky a kola

Pneumatiky Ripsaw™ jsou namontovány a přilepeny k diskům Raceline Renegade. Pneumatika Axial 2.2 Ripsaw™ působí velmi realisticky a má nejen agresivní vzhled ale i vysokou užitnou funkci. Disky 2.2 Raceline Renegade mají 12mm šestihran.

Servo řízení

Řízení předních kol zajišťuje výkonné a spolehlivé servo Tactic STX45. Servo standardní velikosti je vybaveno dvěma kuličkovými ložisky a kovovými převody. Moment 10,3 kg.cm, rychlost 0,21 s/60° při 4,8V.

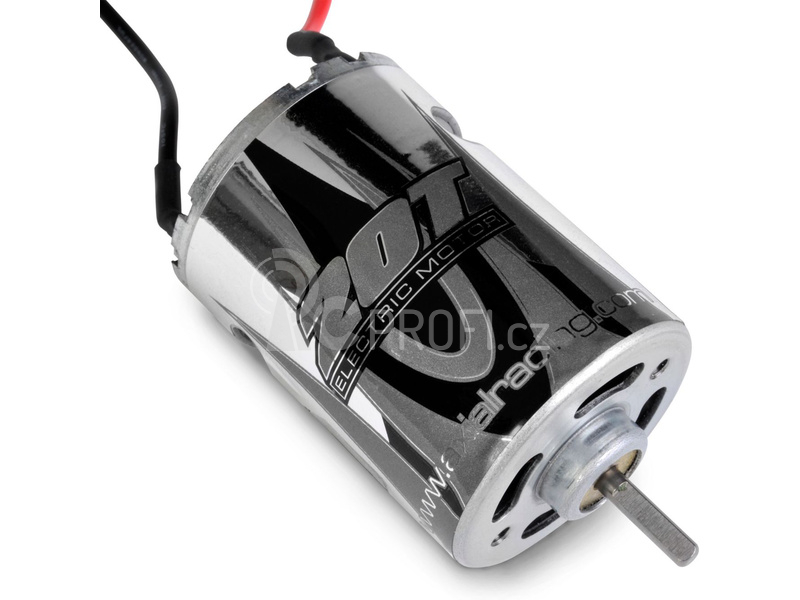

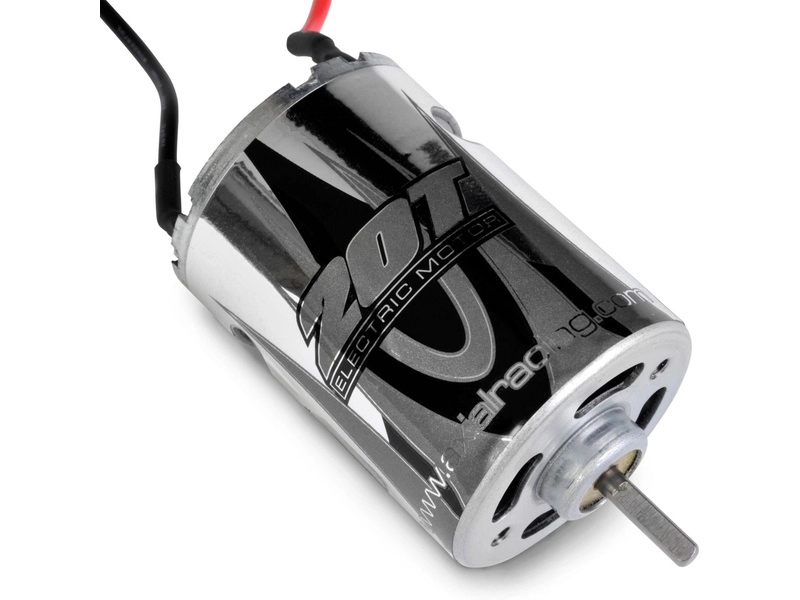

Motor 20T

Pohon RC modelu zajišťuje stejnosměrný motor Axial 540 20T. Kartáčkový motor poskytuje rovnováhu mezi rychlostí a sílou.

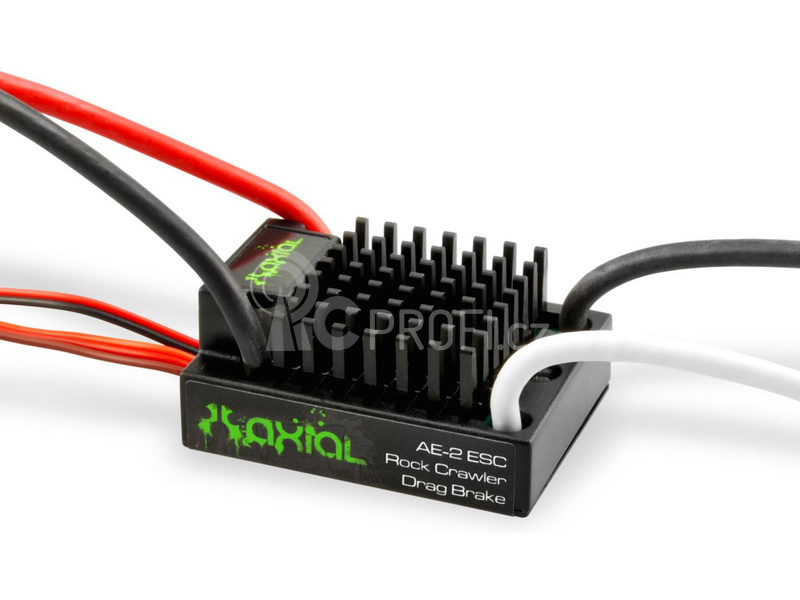

Špičkový elektronický regulátor Axial AE-2

Elektronický regulátor Axial AE-2 byl vyvinut ve spolupráci se společností Castle Creations. Regulátor podporuje 2S LiPo a 6čl. NiMH akumulátory, základní parametry lze nastavit pomocí vysílače. Vešekré parametry lze pak nastavit pomocí aplikace pro PC Castle Link (nutno dokoupit USB propojku Castle Link).

Nastavitelné parametry prostřednictvím vysílače:

1. Vypínací napětí: Vypnuto, Auto-LiPo
2. Brzda v neutrálu: Vypnuto, 15%, 25%, 40%, 50%, 100%
3. Typ reverzu: Blokování zpátečky 2 s, Vpřed/brzda, Vpřed/brzda/zpátečka

Tříkanálová RC souprava Tactic TTX300 s přijímačem TR325

RC model auta je řízen novou RC soupravou Tactic TTX300. Vysílač pracuje v pásmu 2.4 GHz, má 3 kanály, původní výklopná anténa byla nahrazena integrovanou anténou. Vysílač je vybaven indikací stavu baterií, reversy serv, dvojími výchylkami kanálu řízení, trimy a dále možnostmi programování vybraných parametrů:

RC přijímač Tactic TR325 má 3 kanály, integrovanou anténou. Snadné párování pomocí tlačítka na přijímači, indikace stavu pomocí LED diody.

Programovatelné parametry vysílače

• Nastavitelné koncové body kanálů řízení, plynu a 3. kanálu
• Nastavitelné reverzy kanálů řízení, plynu a 3. kanálu
• Režim 3. kanálu - lze vybrat mezi 2-polohovým, 3-polohovým, 4-polohovým a lineárním (servo se pohybuje plynule). 3. kanál se ovládá tlačítky na boku rukojeti. U polohových režimů lze nastavit pozice výchylek. Třetí kanál můžete využít na nejrůznější doplňkové funkce, např.ovládání osvětlení, zvukových modulů a pod.

Klíčové vlastnosti Axial Wraith Rock Racer

• Nobě 3-kanálový RC souprava TTX300

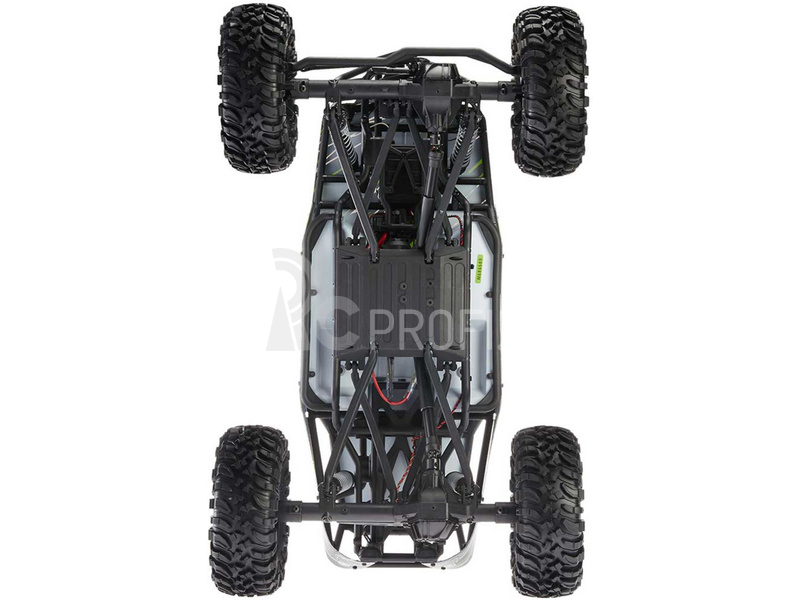

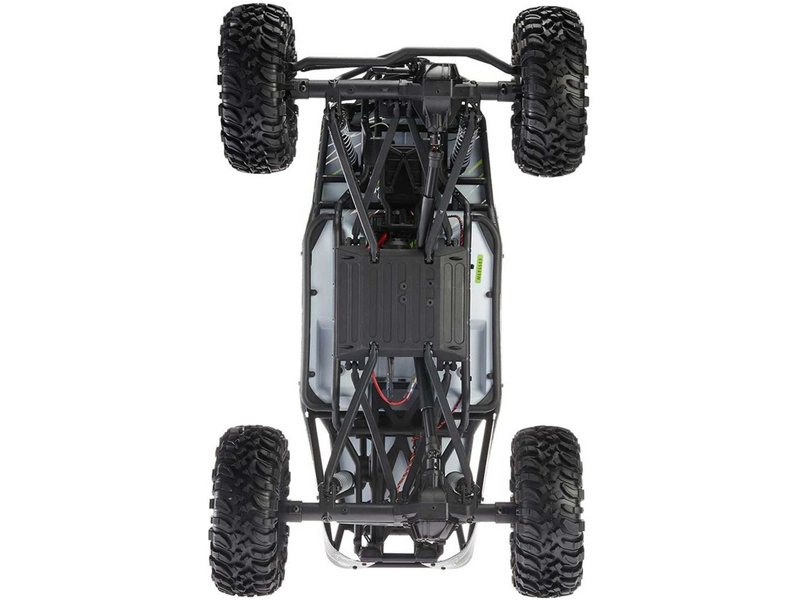

• Podvozek tvoří trubková konstrukce s kompozitní deskou
• CV hnací hřídele

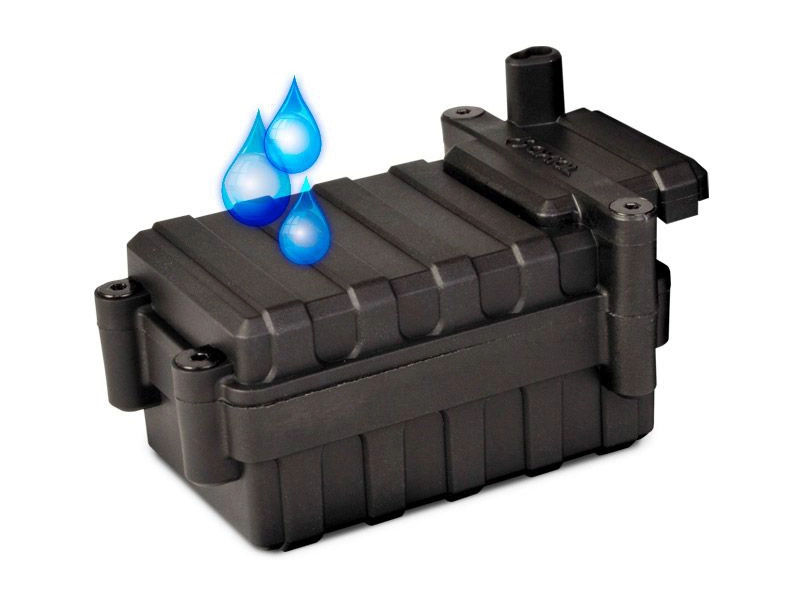

• Servo řízení s kovovým převodem a voděodolný box přijímače
• Stejnosměrný 550 motor 20T

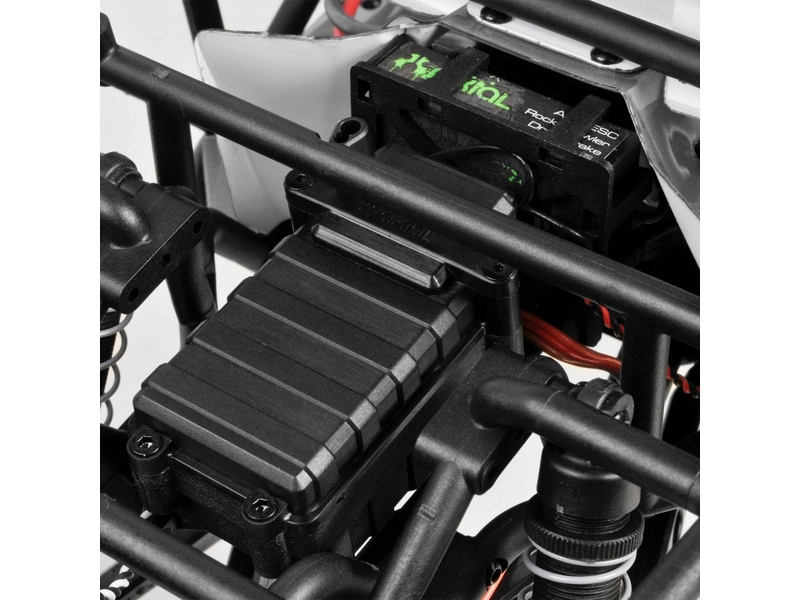

• Regulátor je umístěn ve speciálním držáku nad zadní nápravou, co nejdál od případných nečistot.
• Převodovka s kovovými koly a třecí spojkou
• Uzamčené giferenciály
• Čtyř-bodové zavěšení náprav
• Olejové tlumiče s 3,5 mm nitrid titan potaženou hřídelí
• Maketový kokpit s licencovanými závodními sedadly značky Corbeau LG1
• Zásobník pro baterie šířky 47 mm, délka 150mm, výška 28mm
• Pneumatiky 2.2 Ripsaw
• Disky Raceline Renegade černá a chromová, 12mm šestihran
• LED 4 přední a 2 zadní s 14 přiloženými reflektory pro 3mm a 5mm LED (nejsou součástí dodávky)
• Přibližná doba jízdy s LiPo 2 čl. 5000 mAh je 40 minut

* Informace o specifikaci voděodolnosti naleznete v návodu k použití. Tipy a triky na provoz v mokrém prostředí naleznete v blogu.

Doporučujeme koupit

Pro zprovoznění modelu jsou potřeba 4x AA baterie do vysílače EM-B1320, pohonný akumulátor a adekvátní nabíječ na pohonný akumulátor.

Doporučené akumulátory LiPo

Pro běžné ježdění doporučujeme 2 článkový LiPo akumulátor (7.4 V), s konektorem Tamiya.

• Smart LiPo akumulátor Spektrum 7.4 V 5000 mAh.
• Standardní LiPo akumulátor Black Magic 7.4 V 5000 mAh.
• Standardní LiPo akumulátor s maximální dobou jízdy Black Magic 7.4 V 6500 mAh.

Pro zapojení těchto LiPo akumulátorů do RC auta je nutná redukce EC3/Tamiya.

Doporučené akumulátory NiMH

NiMH akumulátory nejsou náročné na správné zacházení a jsou tudíž vhodné pokud RC model auta provozují zejména děti (NiMH akumulátor se nezničí úplným vybitím). Doba jízdy s NiMH akumulátory však bude o něco kratší.

• NiMH akumulátor Dynamite 7.2 V 3300mAh
• NiMH akumulátor s maximální dobou jízdy Dynamite 7.2 V 4500mAh

Pro zapojení těchto NiMH akumulátorů do RC auta je nutná redukce EC3/Tamiya.

Doporučené nabíječe pro Smart akumulátory Spektrum

Pokud se rozhodnete v RC modelu auta Axial používat moderní Smart LiPo akumulátory, pak doporučujeme tento nabíječ:

• Síťový nabíječ Spektrum S2100 se dvěma výstupy 2x 100 W Spektrum S2100.

Doporučené nabíječe pro konvenční LiPo a NiMH akumulátory

Pokud se rozhodnete model provozovat na konvenční LiPo a NiMH akumulátory, doporučujeme používat univerzální nabíječe o výkonu minimálně 50 W.

• Nabíječ Dynamite Prophet Sport s jedním výstupem 50 W
• Nabíječ Dynamite Prophet Precept s jedním výstupem 80 W

Příslušenství pro běžný provoz

Pro běžný provoz RC auta Axial potřebujete lepidlo na pneumatiky, lepidlo na šrouby, sadu nářadí a silikonový olej do tlumičů. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro RC auta.

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Z naší nabídky doporučujeme lepidlo Corally Tire Fix - viz doporučené příslušenství.

Občas je třeba doplňovat silikonový olej do tlumičů modelu. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají opravné sady či jednotlivé díly. Z naší nabídky silikonových olejů doporučujeme silikonové oleje Corally, viz doporučené příslušenství.

Pro běžnou údržbu je potřeba lepidlem na šrouby (obj. č. FS-G06/10. Šrouby zašroubované v kovovém materiálu (např. šrouby v motoru, šervík v pastorku) musí být proti povolení tímto lepidlem zajištěny.

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnou vysoké vybíjecí proudy a disponují velkou kapacitou pro dlouhý jízdní čas. Naopak LiPo akumulátor je náchylný především na mechanické poškození.
