Charakteristika

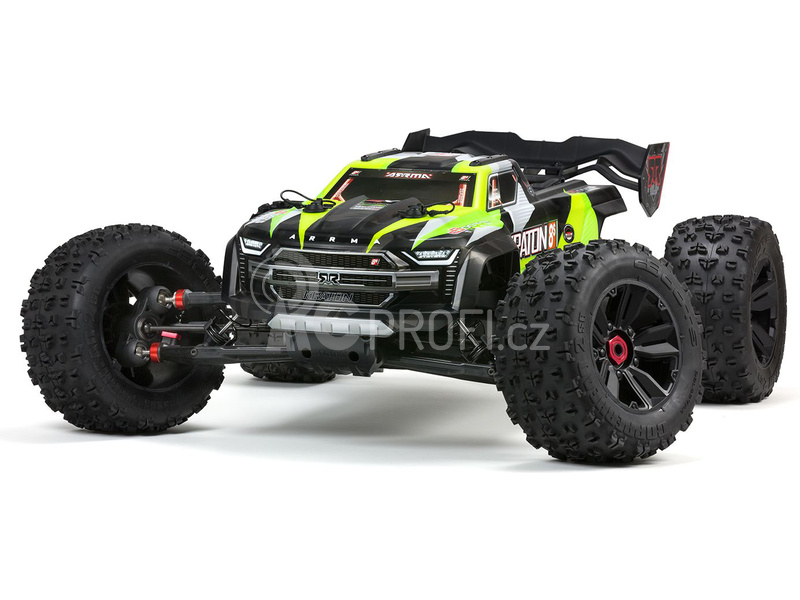

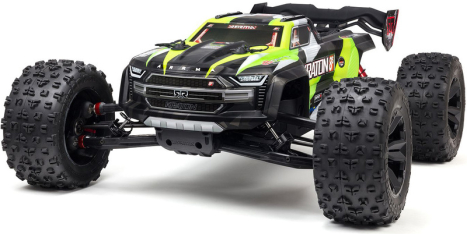

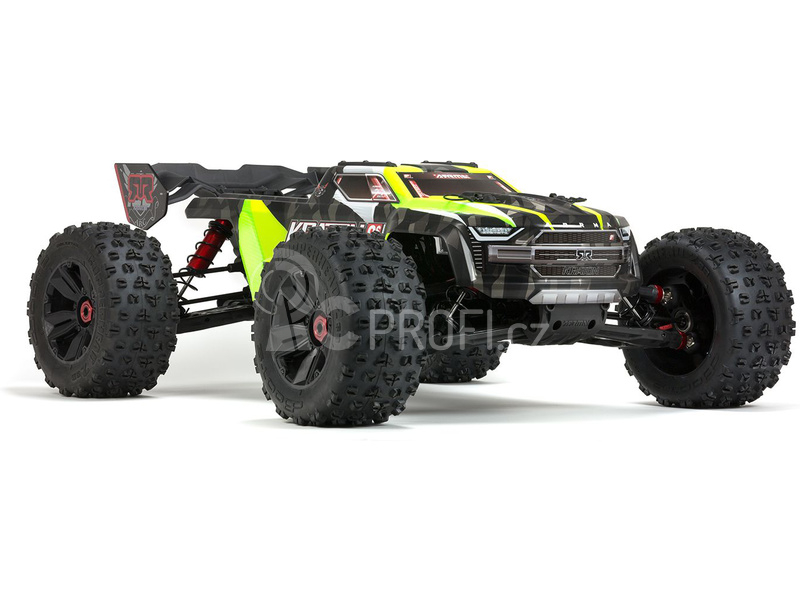

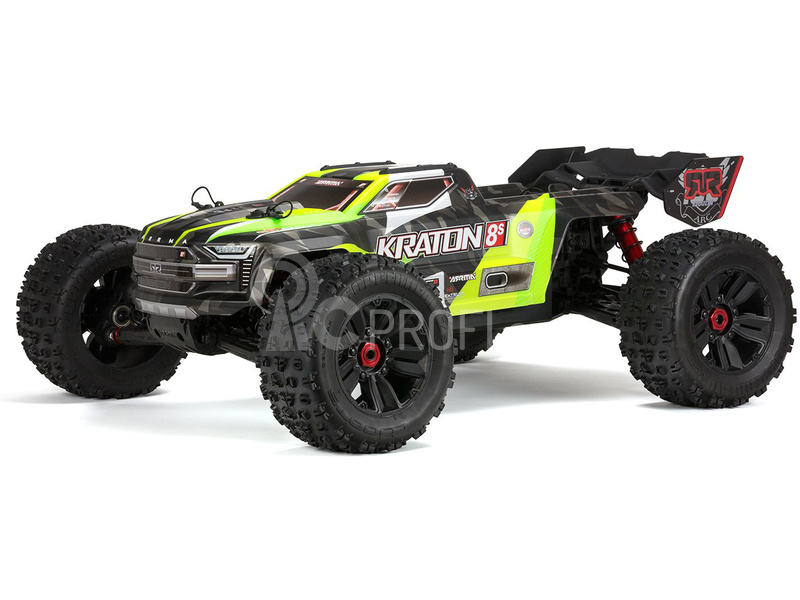

Největší a nejsilnější RC auto ARRMA pro velké kluky, to je Monster Truck Arrma Kraton, v měřítku 1:5 a náhonem 4x4 na všechna kola. Pořiďte si Bluetooth modul, stáhněte si do mobilu aplikaci Spektrum™ Dashboard a zobrazte telemetrii v reálném čase. Zdarma díly pro upgrade na V2.

Obsah balení

V balení je sestavený model KRATON™ 8S BLX SPEED Monster Truck, s komponenty: střídavý motor Spektrum™ Firma™ 1250Kv, regulátor Spektrum™ Firma™ 160A Smart ESC, servo řízení Spektrum™ S905 38kg.cm@6V, přijímač SRS6100AT AVC ®. Vysílač DX2e™ DSM 2,4GHz, Součástí balení jsou ZDARMA díly pro upgrade modelu na verzi 2.. vícejazyčný manuál v angličtině, němčině a francouzštině a návod v češtině.

Charakteristika

Největší a nejsilnější RC auto ARRMA pro velké kluky, to je Monster Truck Arrma Kraton, v měřítku 1:5 a náhonem 4x4 na všechna kola. Pokud potřebujete mít přehled o svém autu, pořiďte si bluetooth modul, stáhněte si do svého mobilu bezplatnou aplikaci Spektrum™ Dashboard a zobrazte otáčky motoru, teplotu regulátoru, napětí přijímače, napětí baterie a další data v reálném čase. V modelu je nainstalována elektronika Spektrum SMART, proto nemusíte mít drahý vysílač s displejem, ale k zobrazení telemetrických údajů úplně postačí váš chytrý telefon s nainstalovanou aplikací Spektrum™ Dashboard. Nemusíte mít ani žádná další telemetrická čidla, o přenos dat se postará v modelu nainstalovaný přijímač SMART s regulátorem SMART.

V setu je dodán vysílač Spektrum™ DX2E Active® a přijímač SR6100AT AVC® (Active Vehicle Control®) plně využívají inovativní telemetrickou technologii v součinnosti s regulátorem Spektrum™ Smart Firma™ 160A. Při rychlé jízdě vám pomůže extra elektronická stabilizace řízení a plynu pomocí systému AVC®, který zajistí kontinuálně příjemnou rychlou jízdu, bez náhodného uhýbání do stran.

KRATON 8S BLX 4WD je schopen dosáhnout rychlosti až 88km/hod! v optimálních jízdních podmínkách, pokud použijete Pohonné LiPol baterie 8S (2 x 4S LiPol baterie) a volitelný pastorek (k dispozici v tuningu). Rychlostní potenciál je úžasný a vy budete moci využít vše na co si troufnete. Kraton 8S BLX je velký a silný stroj, který je náležitě pro jízdu v terénu vybaven vším potřebným. Kovové součásti na exponovaných místech, hliníkový podvozek, silný motor, výkonný regulátor, bezpečná řídící RC souprava tvoří komplet, který můžete začít používat po doplnění vašich dvou sad LiPol baterií 5000mAh 4S 50C Hardcase.

ZDARMA díly pro upgrade na V2

Obsahem balení je ZDARMA sada tuningových dílu, pomocí které snadno a rychle upgradujete model na Verzi 2. Sada pro upgrade na V2 obsahuje:

• Arrma koncovky vzpěr, čepy
• Arrma věž středová
• Arrma příčka šasi 164mm
• Arrma čep příčky 67mm
• Arrma příčka šasi 211mm
• Arrma příčka šasi zadní, spodní

Vlastnosti auta Kraton 8S

• Laserem leptaná hliníková eloxovaná deska podvozku
• Silné kompozitní boční výztuhy podvozku
• Trojúhelníkově uspořádané výztužné tyče podvozku pro maximální odolnost
• Nastavitelné olejové tlumiče s velkými písty 20 mm
• Ultra silné kompozitní přední a zadní věže tlumičů
• Snadno přístupné seřízení díky posuvnému hliníkovému loži motoru
• Hliníkové lože motoru a náboje kol
• Výkonná pohonná jednotka
• Vysoce pevné ocelové hnací hřídele
• Snadno přístupný přední a zadní diferenciál
• Celokovové převody diferenciálů a převodovky
• Snadno přístupný voděodolný elektronický modul
• Servo saver s dvojitou pružinou pro velké zatížení
• Paprskové disky kol
• Dimenzované náboje kol pro zvýšení pevnosti
• Pneumatiky dBoots® COPPERHEAD™ 2 SB
• Extrémně pevná karoserie s hotovým zbarvením
• Účinný přítlačný zadní spojler
• Integrovaná vnitřní výztuha na ochranu karosérie
• Vysílač Spektrum™ DX2E Active® 2,4 GHz s přijímačem SR6100AT AVC®
• Regulátor Spektrum™ Firma™ 160A Smart
• Střídavý motor Spektrum™ Firma™ 1250Kv
• Kovové digitální servo Spektrum™ S905

* Informace o specifikaci voděodolnosti naleznete v návodu k použití. Tipy a triky na provoz v mokrém prostředí naleznete v blogu.

Kompletní pohonná soustava z kovu

Nový Arrma Kraton je navržen pro nekončící celodenní zábavu. Model má pevnou konstrukci pohonného mechanismu, který ke kompletně z oceli, všechny rotační součásti jsou uloženy v kuličkových ložiscích. Kovové poloosy, ozubení převodovky i diferenciálů.

Odolné součásti z kovu

Pro maximální odolnost mechanismu řízení, jsou nejdůležitější součásti jako kulové čepy s koncovkami, uložení těhlic či seska řízení vyrobeny z kovu.

Nastavitelné kovové motorové lože

Motor je uložen v centrální části šasí na levé straně. Uprostřed podvozku je centrální převodovka s hnaným ozubeným kolem, pastorek motoru je proto potřeba mít pro seřízení mezizubové vůle snadno dosažitelný. Skvělá konstrukce motorového lože umožní snadné seřízení převodu nebo demontáž motoru pro účel servisu. Červeně eloxovaný, hliníkový držák motoru lze jednoduše nastavit a pevně zafixovat. Posuvný držák tak umožňuje nastavení polohy a motoru pouhým uvolněním šroubů, které jsou snadno přístupné. Toto řešení značně zjednodušuje nastavení mezi zubové vůle.

Masivní kovové olejové tlumiče

Dobře dimenzované prostorové věže tlumičů umožní jízdu i ve velmi těžkém terénu. Olejové hliníkové tlumiče o průměru 24mm mají píst o průměru 20mm a nastavitelnou tuhost pružiny díky kroužku se závitem.

Podpěry pro karosérii

Výborným konstrukčním prvkem na podvozku je pomocná podpěra karosérie, která provede svoji práci při převržení auta na střechu. Zabrání deformaci karosérie a případnému poškození.

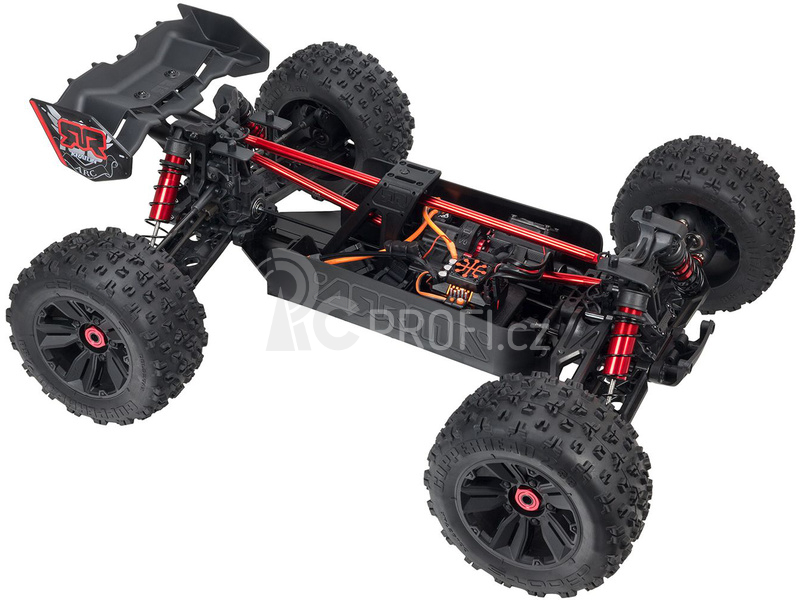

Vícenásobné kovové výztuhy šasí

Přestože je deska podvozku vyrobena z tvrzeného silného hliníkového plechu, pro zaručení maximální tuhosti jsou mezi věžemi tlumičů a středem podvozku hliníkové tyče, které jsou sestaveny do trojúhelníku a tvoří ideální nosník.

Krásně leptaný design hliníkového podvozku

Podvozek je vyroben z pevnostního tvrzeného 4mm hliníku 6061-T6, který má povrchovou úpravu provedenou černým eloxem. Na spodní straně podvozku jsou leptané designované písmena RR z loga ARRMA a tvoří jedinečnou kresbu.

Univerzální pneumatiky DBOOTS® COPPERHEAD 2 SB

Tak velký RC model auta musí mít odpovídající terénní kola, odolné univerzálnípneumatiky dBoots COPPERHEAD 2 SB s agresivním vzorkem jsou namontovány na tuhých černých nylonových discích MT, což autu Kraton zajistí skvělou trakci pro okamžitou akceleraci a bezpečné brždění. Brutální sílu pohonu zvládají přenášet na kola unášecí šestihrany 24mm! Disky mají průměr 124mm, pneumatiky 203mm.

Účelné vyztužena karosérie

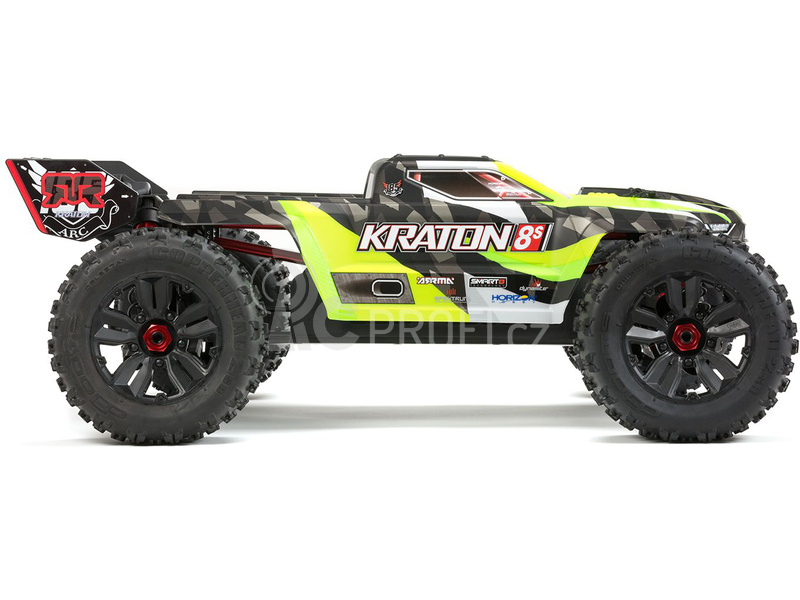

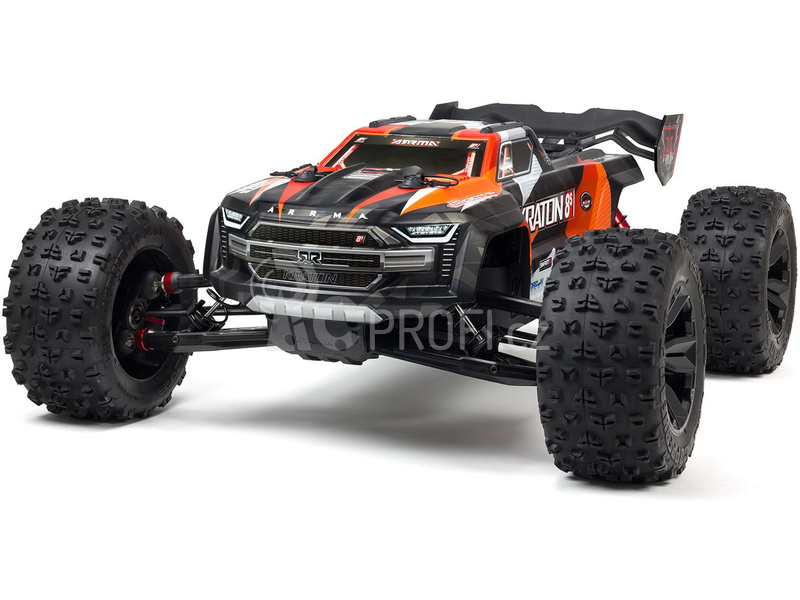

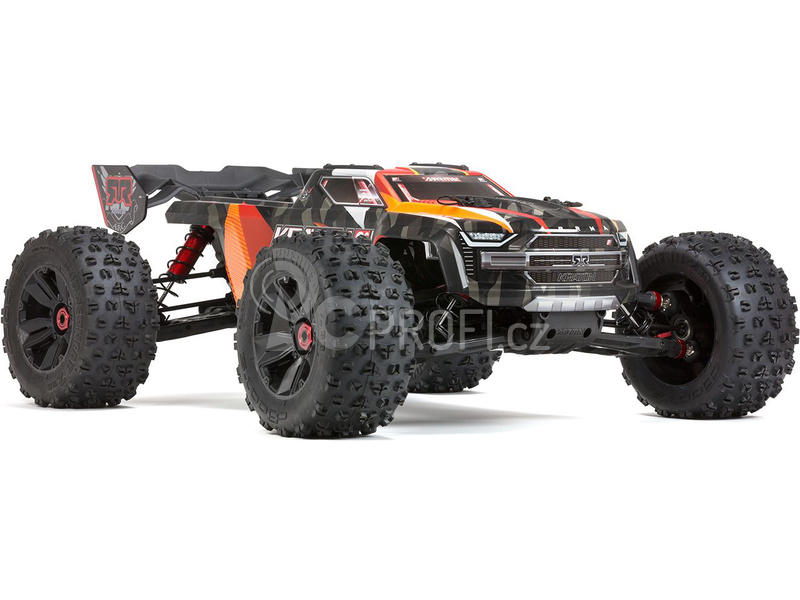

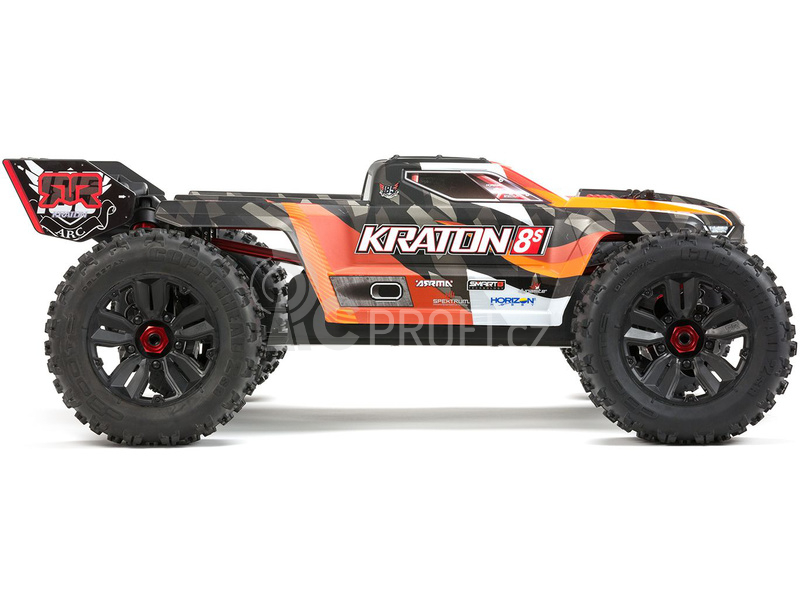

Kraton má skvěle zpracovanou vysoce detailně zbarvenou karoserii s úžasně zpracovaným designem. Karoséri se dodávají ve dvou barevných provedeních s dominantními barvami zeleno-černé nebo oranžovo-černé. Je jen na vás, kterou si zvolíte. Pro větší odolnost karosérie při případném převržení auta během jízdy, jsou na karosérii mohutné plastové pásky, které ochrání exponovaná místa před poškozením.

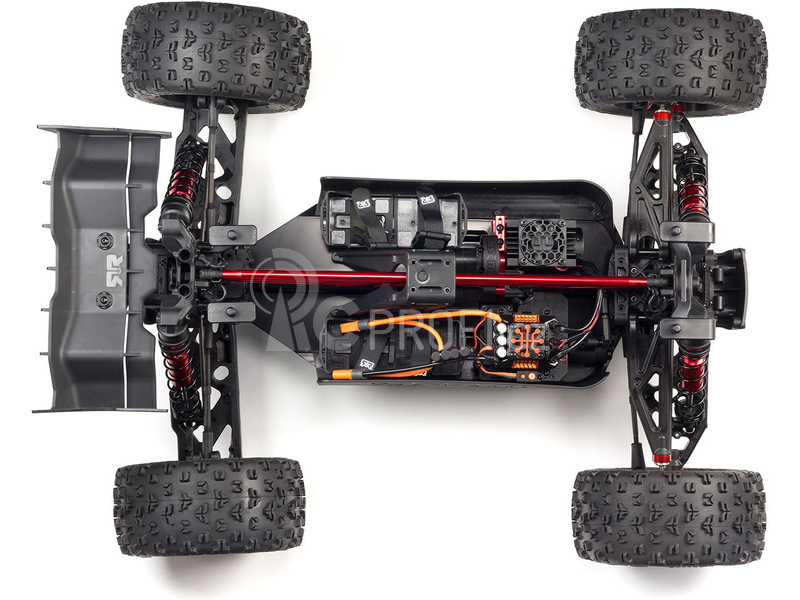

Modul s regulátorem, přijímačem a servem řízení

Servis auta usnadní modulární koncepce důležitých montážních podskupin. Elektronickou část tvoří modul, který obsahuje přijímač, regulátor a servo řízení.

Obsažena technologie SMART

Základní a velmi důležitou součástí telemetrické soustavy systému SMART je regulátor Spektrum™ Firma™ 160A Smart, který shromažďuje data a předává je přijímači, se schopností vysílat telemetrické údaje. Proto máte k dispozici v reálném čase proud, teplotu, celkové napětí baterie (při použití baterií SMART), napětí jednotlivých článků baterie, teplotu baterie, zbývající kapacitu a otáčky motoru. A to bez dalších senzorů!

Kompaktní blok pohonné jednotky 8S

Modul pohonné jednotky tvoří motor Spektrum™ Firma™ 1250Kv s centrální převodovkou. Pro bezpečné chlazení motoru má tělo z hlíku a chladič s mohutným žebrováním a elektrický ventilátor.

Elektronická stabilizace jízdy AVC

Technologie AVC je nejnovější inovací Spektrum od Horizon Hobby v oblasti přijímačů pro modely aut. Tento stabilizační systém přináší zcela nový způsob řízení RC aut. AVC technologie využívá senzory pro korekce řízení a současně plynu. Výsledkem je plynulejší jízda, stabilní chování na rovině i v zatáčkách a bezpečnější držení stopy.

Zásobníky pro baterie

Zabezpečený systém upevnění baterií drží baterie pomocí dvou pásků, které bezpečné udrží baterie na svém místě. Zásobník na baterie má plastovou ohrádku kolem každé baterie a ta se nemůže proto při jízdě posunout. Baterie jsou uloženy na šasí za regulátorem s motorem a optimálně upraví polohu těžiště podvozku.

Vysílač SPEKTRUM 2.4GHz DX2E ACTIVE a přijímač SR6100AT

V balení setu je obsažen vysílač Spektrum DX2e Active. Auto můžete použít ihned po vybalení a jezdit. Označení Active ale znamená, že si můžete doplnit volitený Blutooth modul s držákem telefonu a nainstalovat si aplikaci a mít telemetrii. Vysílač DX2e s funkcí Spektrum AVC - míra stability se nastavuje potenciometrem dvojích výchylek. Nastavitelný reverz na kanálu plynu a řízení, trim na kanálu plynu a řízení, dvojí výchylky, nastavitelný Fail-safe, kontrola napětí baterií vysílače pomocí zelené LED diody, díky integrované anténě nehrozí její poškození při neopatrné manipulaci.

Servo řízení Spektrum 38kg-cm @6V

Velké auto vyžaduje mít silného partnera při řízení, tím je servo S905, které má moment: 38 kg.cm při napětí 6V, rychlost: 0,2s/60° při 6V, voděodolné a prachotěsné pouzdro a silné kovové převody. Rozměry serva jsou 60 x 55 x 29 mm.

Střídavý regulátor SPEKTRUM™ FIRMA™ 160A SMART

O řízení regulátoru se stará moderní 32-bitový mikrokontrolér ARM Cortex M4. Informace o typu, teplotě a napětí článků baterie regulátor načítá přímo ze Smart baterie prostřednictvím datového vodiče. Přenos dat ze Smart baterie do regulátoru je prostřednictvím jednoho datového vodiče, který je součástí IC5 konektoru. Do přijímače jsou data přenášena přes protokol SRXL2. Elektronika je kompletně zalita ve speciální zalévací hmotně, která brání vstupu vlhkosti či nečistot do elektroniky. Regulátor se zapíná a nastavuje tlačítky, které jsou pod pryžovým krytem.

Střídavý motor SPEKTRUM™ FIRMA™ 4685 1250Kv

Střídavý motor Spektrum Firma4685 1250Kv, s vnitřním rotorem a 4-pólovou konstrukcí pro vysoký výkon a vynikající účinnost. Hřídel 5mm je uložena v kuličkových ložiscích, 6,5 mm konektory se zlacenými kontakty pro spolehlivé a efektivní připojení.

SPEKTRUM® DASHBOARD™

Vysílač DX2E je možné vybavit volitelným Bluetooth modulem SPM6741, spárovat jej s vaším chytrým telefonem a nainstalovat si aplikaci Spektrum Dashboard™, což umožní aktivaci telemetrie pro vysílač DX2E a přijímač Spektrum v RC modelu auta.

Voděodolná krabička přijímače

Ve voděodolném pouzdru je uložen přijímač Spektrum SR6100AT. Má patentovaný systém Spektrum AVC (Active Vehicle Control) s plným dosahem telemetrie (přijímač využívá maximální povolený vysílací výkon 100 mW EIRP). Stabilizační systém AVC koriguje směr jízdy vašeho modelu auta a provádí okamžité rychlé vhodné korekce, díky kterým model neuhýbá od požadovaného směru. RC přijímač Spektrum SR6100AT podporuje technologii Spektrum Smart - komunikuje s elektronickými regulátory Spektrum Smart FIRMA a přenáší telemetrii bez senzorů.

Doporučujeme koupit

Pro zprovoznění modelu jsou potřeba 4x AA baterie do vysílače, pohonný akumulátor a adekvátní nabíječ na pohonný akumulátor.

Doporučené akumulátory

Model provozujte na dva identické akumulátory 4S LiPo (14.8V).

• Pro běžné ježdění LiPo akumulátory Spektrum 14.8 V 5000 mAh s technologií Smart
• Pro běžné ježdění s delší dobou provozu LiPo akumulátory Black Magic14.8 V 6500 mAh.
• LiPo akumulátory s maximálním proudem Spektrum 14.8 V 5000 mAh s technologií Smart. RC auto lze provozovat pouze na rovných površích, jako je např. asfalt, beton.

Akumulátory Spektrum s technologií Smart v současné době představují nejmodernější a nejbezpečnější způsob údržby a nabíjení akumulátorů. Výhody technologie Spektrum Smart naleznete zde.

Doporučené nabíječe pro konvenční i Smart akumulátory

Pokud se rozhodnete v RC modelu auta Arrma používat moderní Smart LiPo akumulátory, pak doporučujeme tento nabíječ:

• Síťový nabíječ Spektrum S2100 se dvěma výstupy 2x 100 W
• Síťový nabíječ Spektrum S1100 s jedním výstupem 1x 100 W

Dále potřebujete redukci pro nabíjení IC5/IC3.

Doporučené nabíječe pro konvenční LiPo akumulátory

Pokud se rozhodnete model provozovat na konvenční LiPo akumulátory, doporučujeme používat univerzální nabíječe o výkonu minimálně 50 W.

• Nabíječ Prophet Precept LiPol/NiMh LCD AC/DC s jedním výstupem 80 W

Pro připojení akumulátoru k nabíječi je nutný nabíjecí kabel s banánky a konektorem EC5.

Příslušenství pro běžný provoz

Pro běžný provoz RC auta potřebujete lepidlo na pneumatiky, lepidlo na šrouby, sadu nářadí a silikonový olej do tlumičů. Z našeho sortimentu doporučujeme cenově dostupnou sadu nářadí pro RC auta.

Lepidlem na pneumatiky se lepí pneumatiky k ráfku disku. Vždy je nutné, aby pneumatika byla po celém obvodu pevně přilepena k ráfku kola! Pokud pneumatika nebude přilepena po celém obvodu, může dojít k jejímu roztržení. Lepidlo na pneumatiky má speciální složení, které je schopno lepit materiály jako guma či nylon a současně po zatvrdnutí je lepidlo pružné. Z naší nabídky doporučujeme lepidlo Robitronic Tire Glue - viz doporučené příslušenství.

Občas je třeba doplňovat silikonový olej do tlumičů modelu a měnit olej v diferenciálech. Běžným provozem dochází jen k nepatrným únikům silikonového oleje po pístnicích tlumiče. V případě, že povrch pístnic tlumičů nebo stav těsnění je ve špatné stavu, únik oleje může být velký. Pro tyto případy se dodávají opravné sady či jednotlivé díly. Z naší nabídky silikonových olejů doporučujeme silikonové oleje TLR (Team Losi Racing), viz doporučené příslušenství.

Pro běžnou údržbu je potřeba lepidlo na šrouby. Šrouby zašroubované v kovovém materiálu (např. šrouby v motoru, stavěcí šroub v pastorku) musí být proti povolení tímto lepidlem zajištěny.

Ochranné obaly na akumulátory

Ochranné obaly jsou určeny k omezení rizika spojeného s přepravou a nabíjením akumulátorů. LiPo akumulátory dokáží, při zachování malých rozměrů a nízké hmotnosti, poskytnou vysoké vybíjecí proudy a disponují velkou kapacitou pro dlouhý jízdní čas. Naopak LiPo akumulátor je náchylný především na mechanické poškození.
