Charakteristika

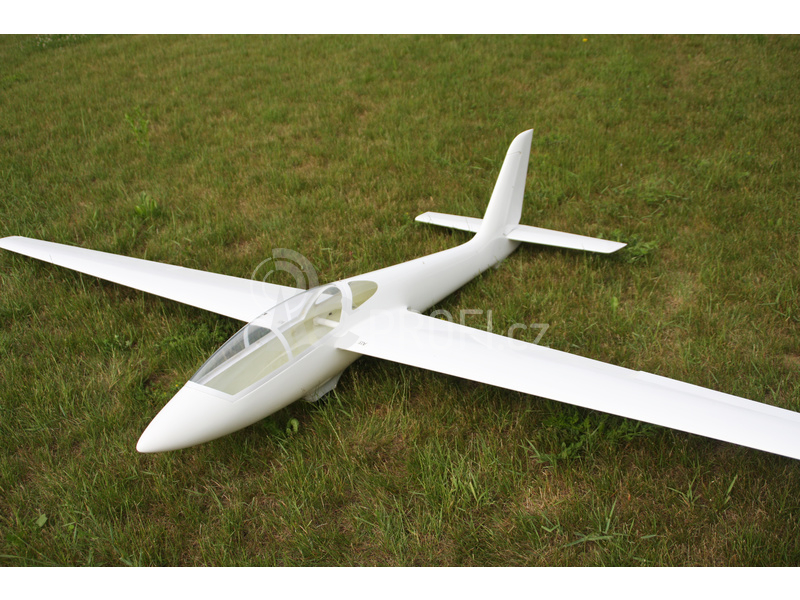

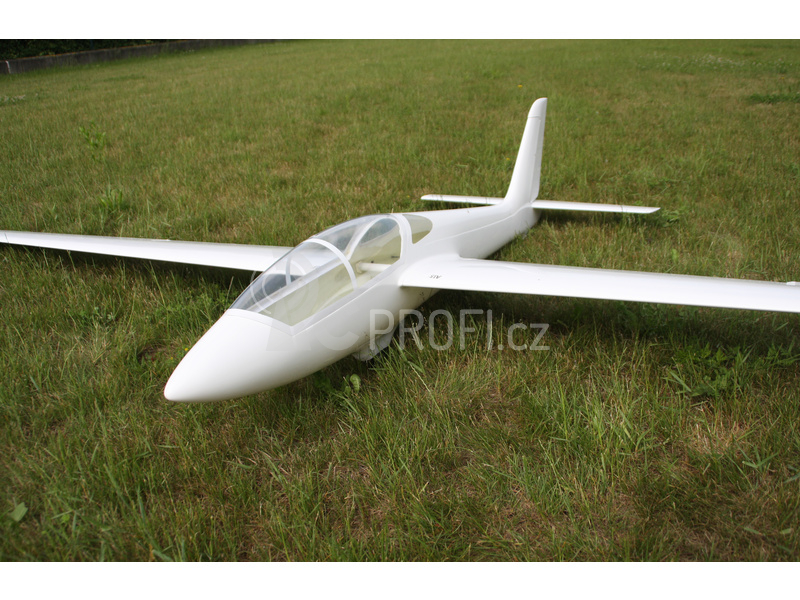

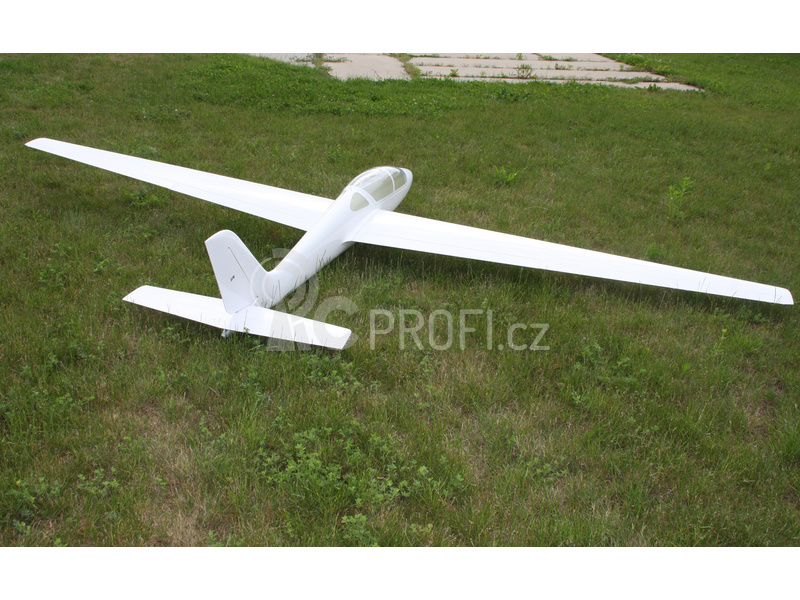

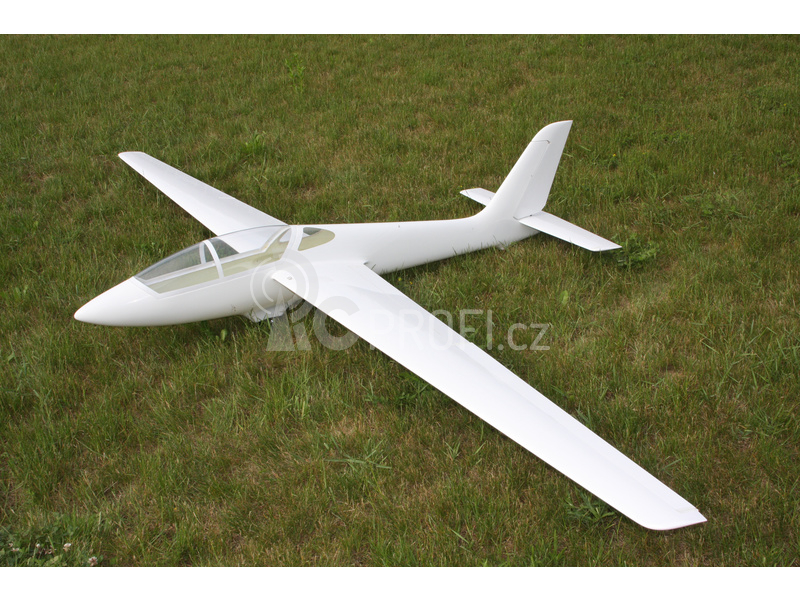

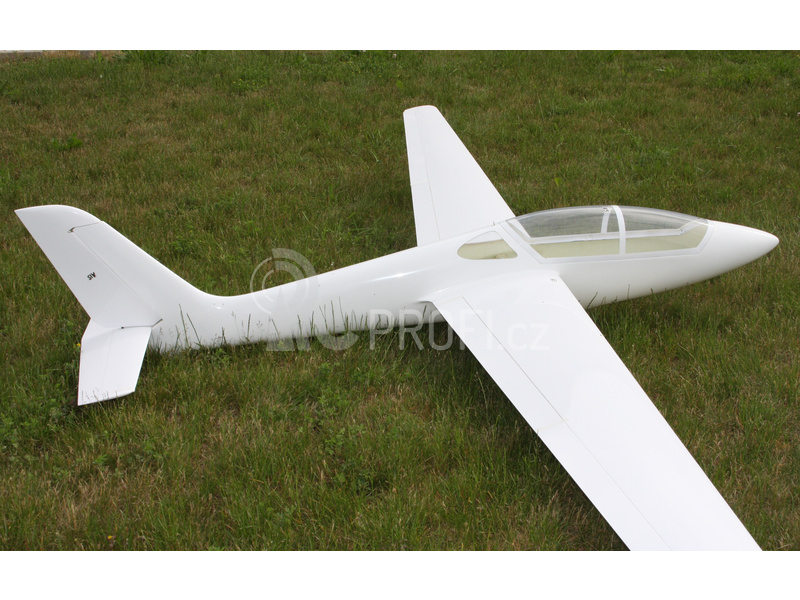

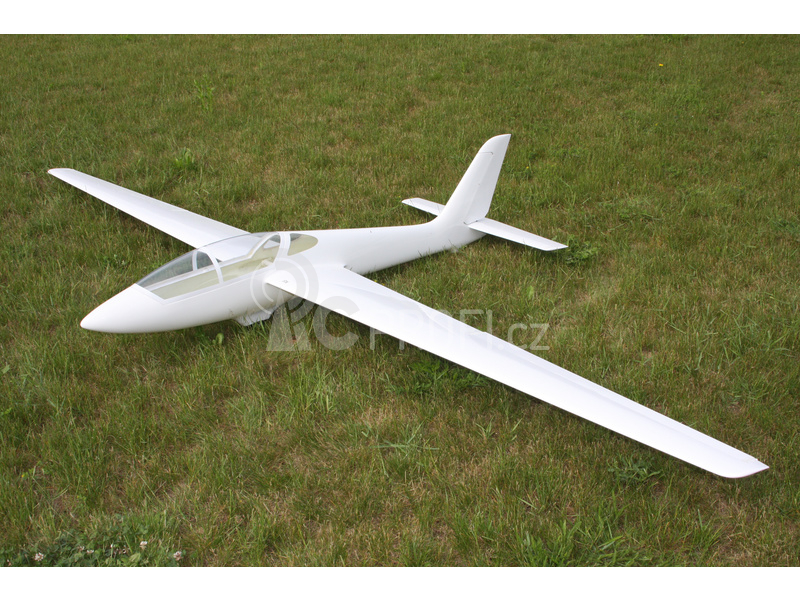

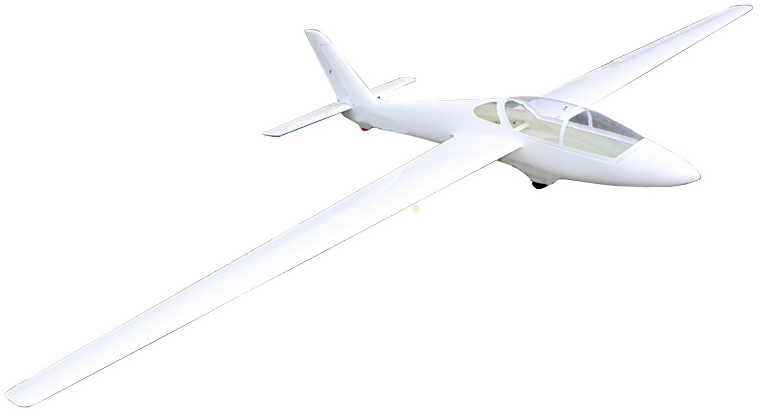

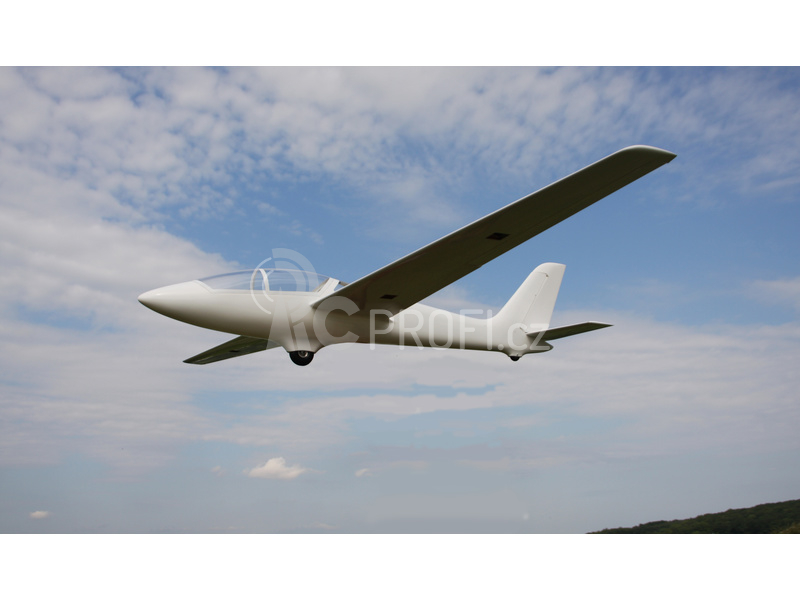

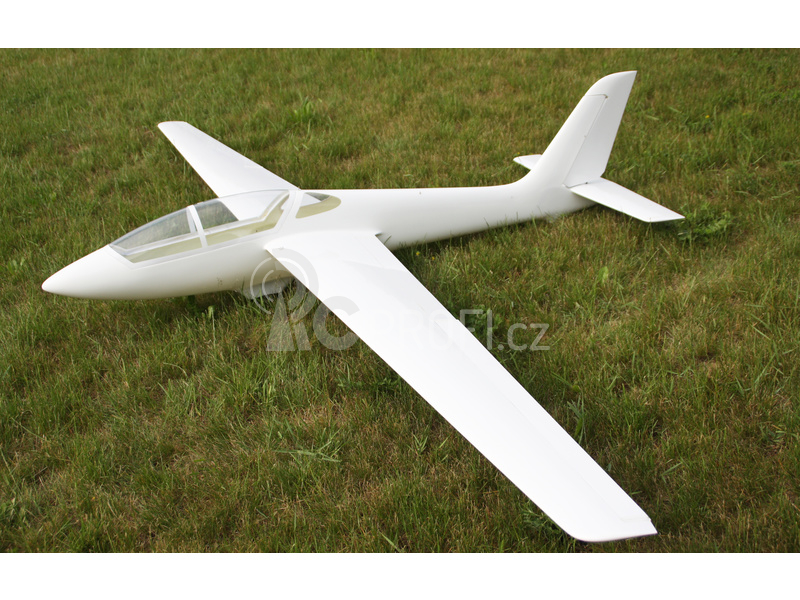

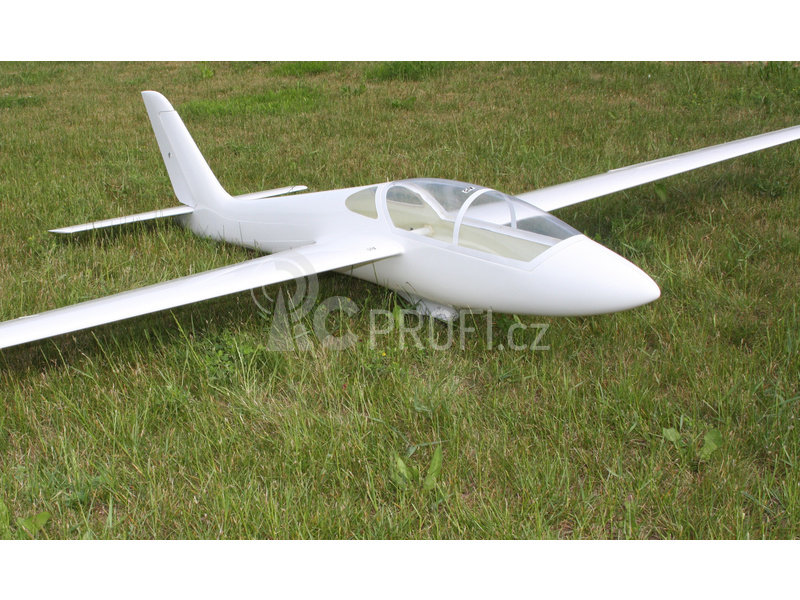

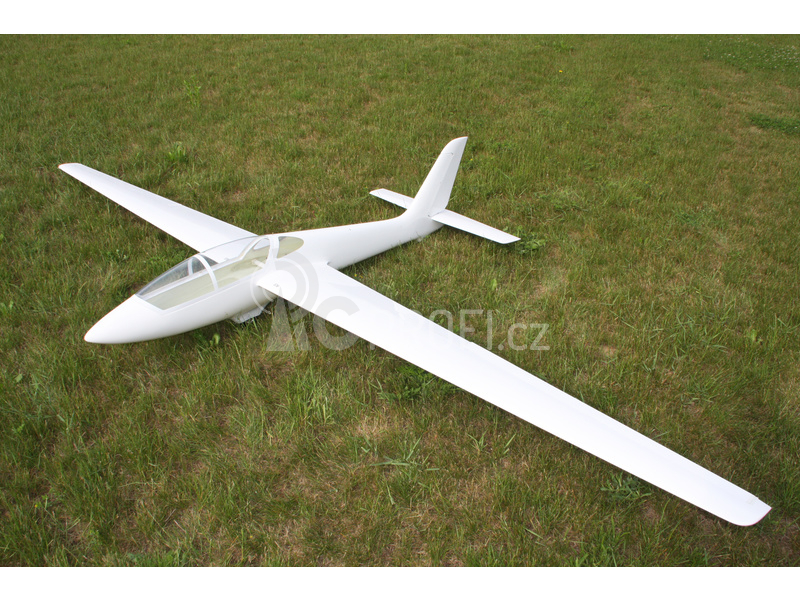

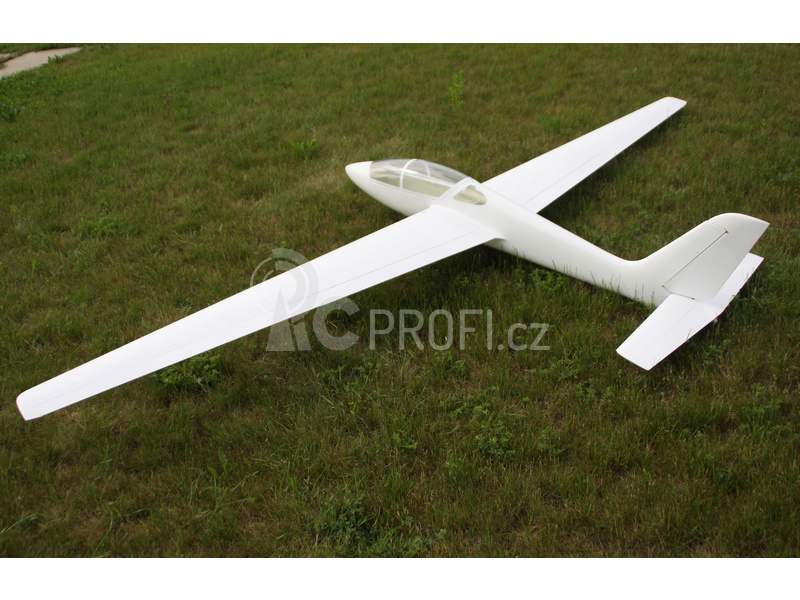

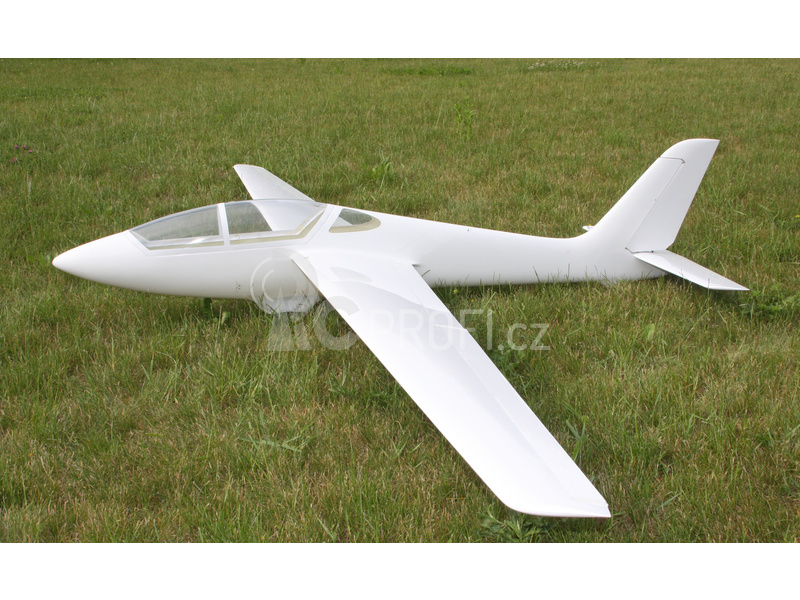

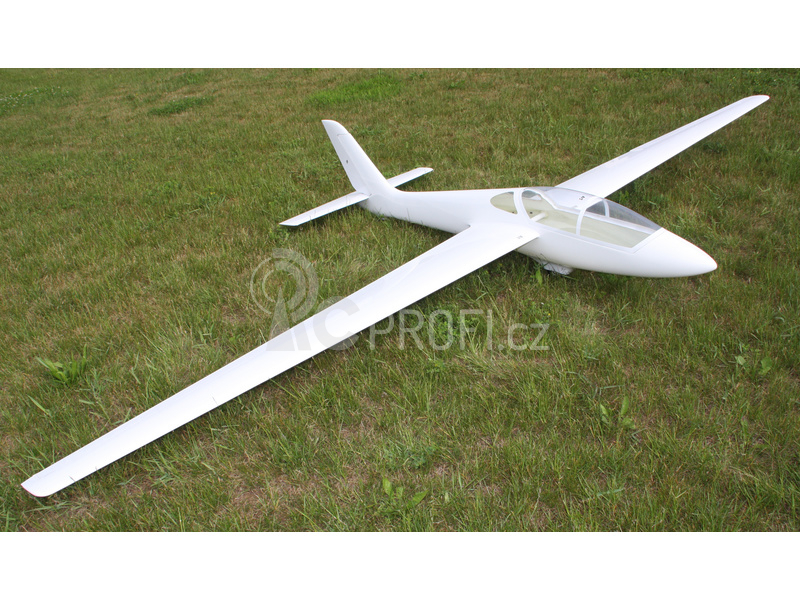

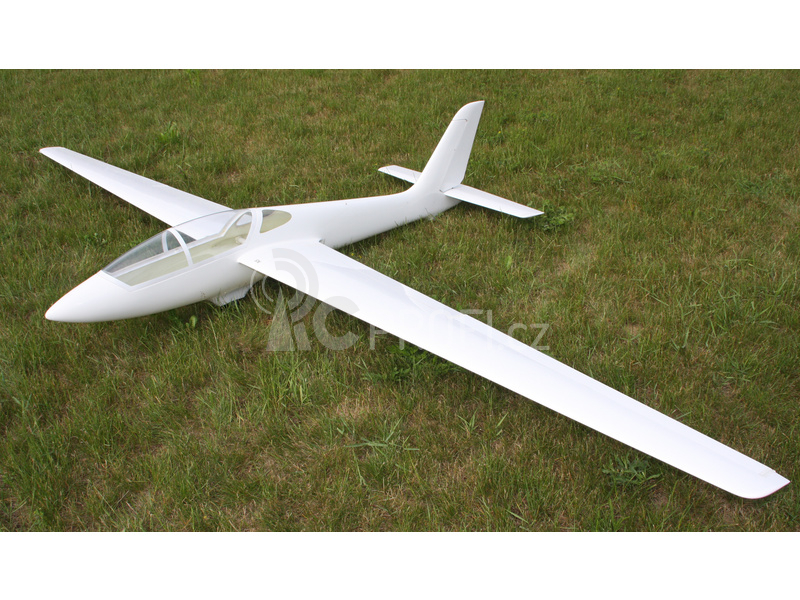

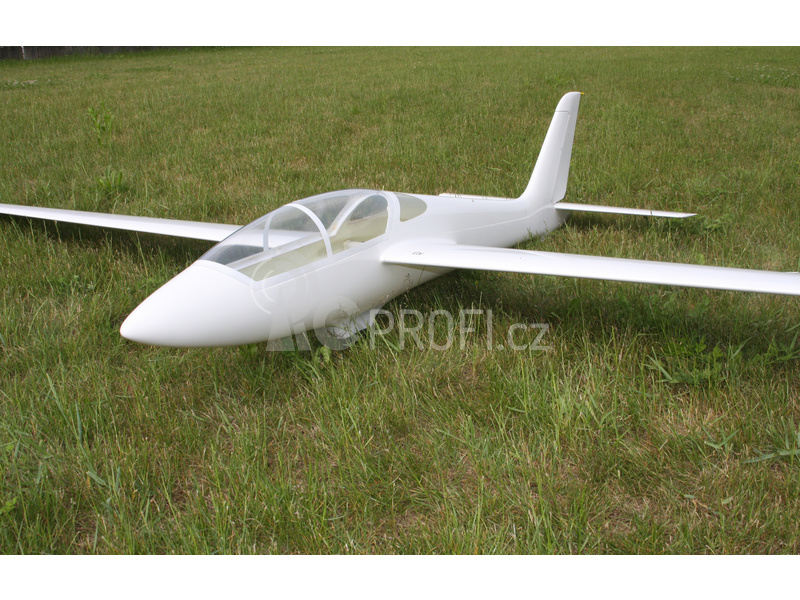

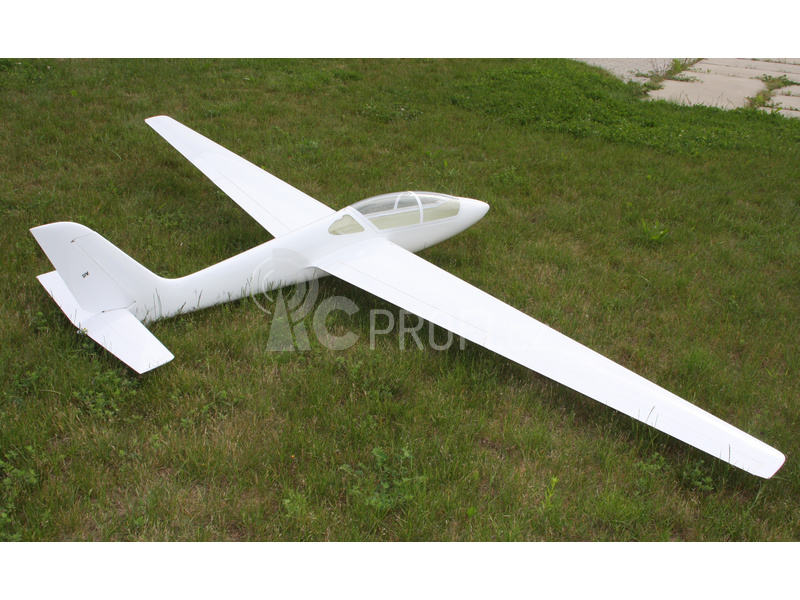

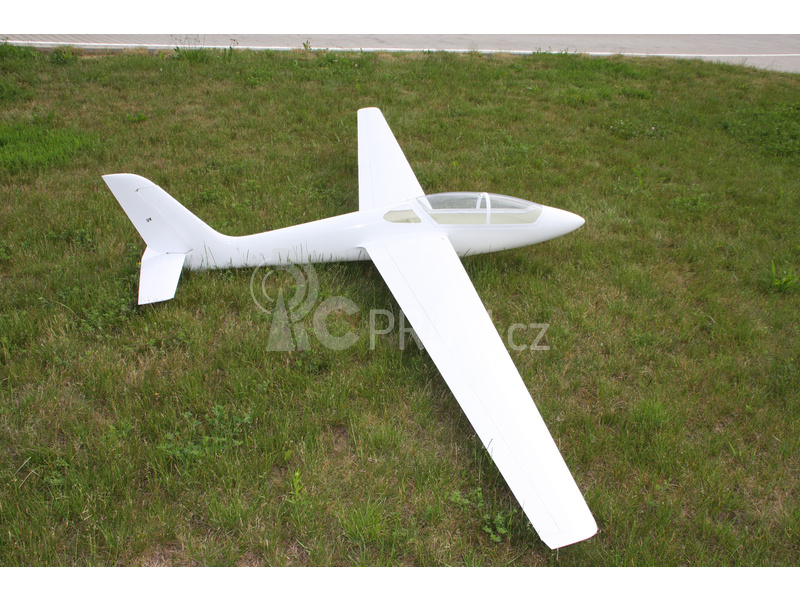

Populární polský akrobatický kluzák MDM-1 FOX v měřítku 1:4 o rozpětí 3,5m od Tomahawk Sport jako kompozitový model s bílým zbarvením s laminátovým trupem a sendvičovým vakuovaným křídlem do forem. Křídlo má vysokou pevnost díky uhlíkovým výztuhám konstrukce.

Obsah balení

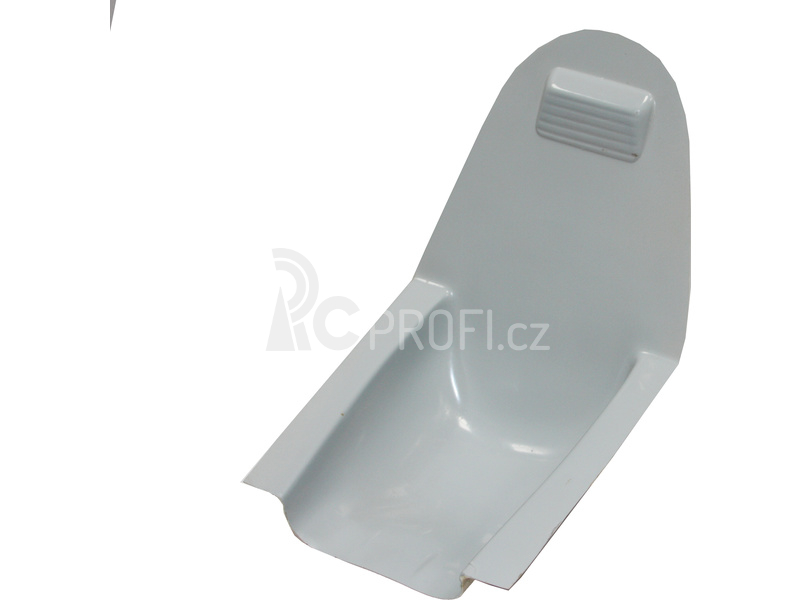

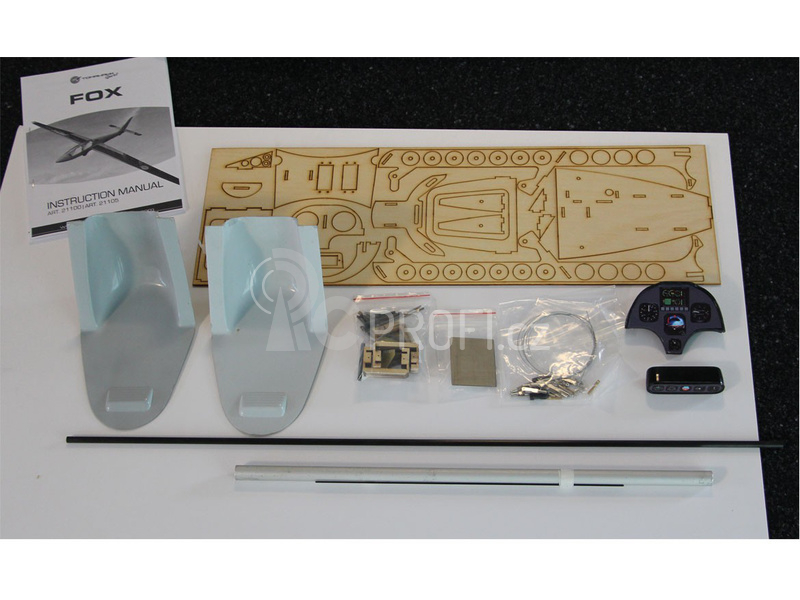

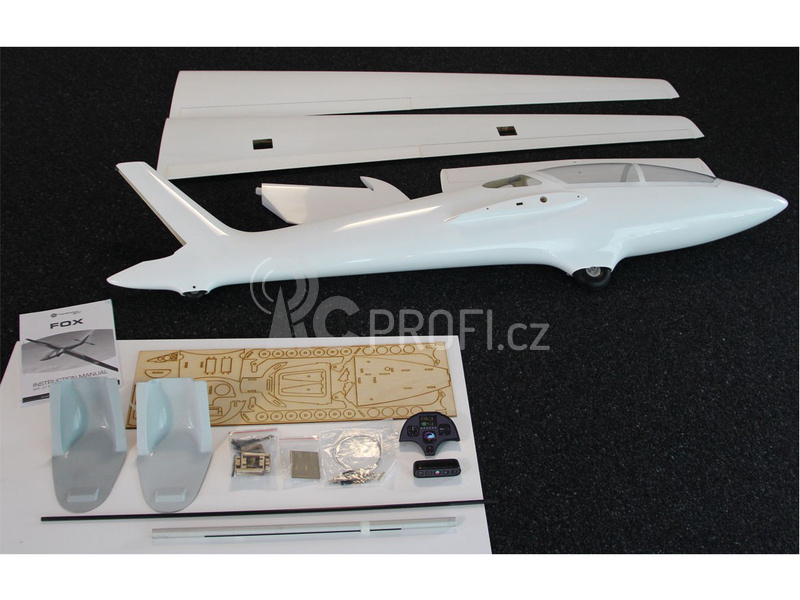

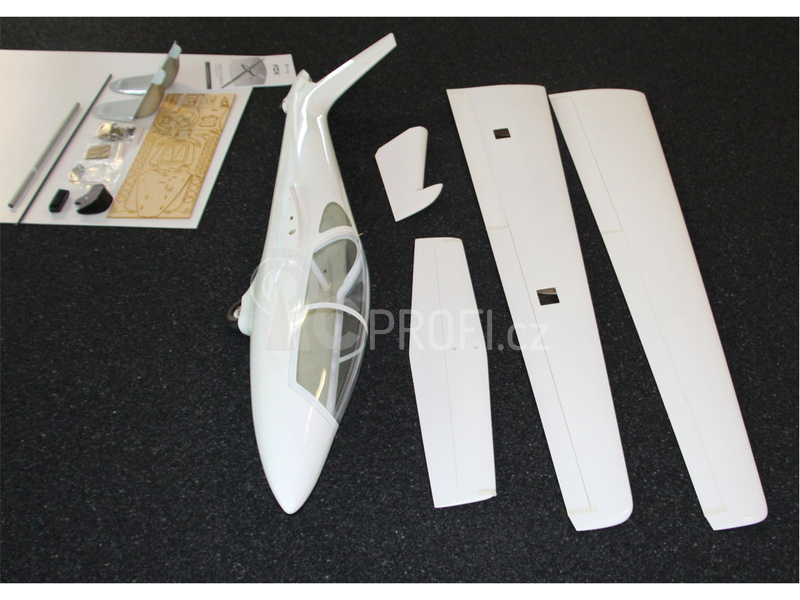

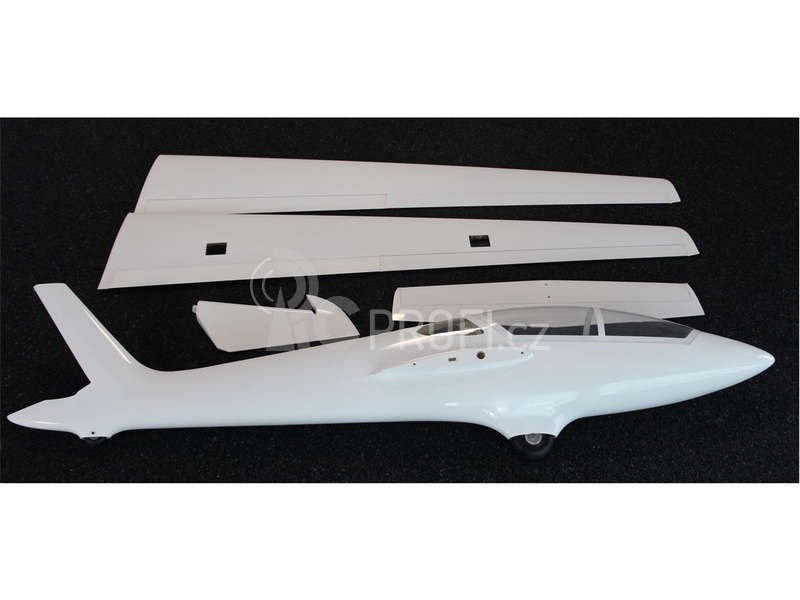

Laminátové bílé díly modelu: trup s nainstalovaným hlavním i ostruhovým kolem, křídlo P+L, výškovka, směrové kormidlo, hotová kabina, palubní deska, laminátové sedačky, spojka křídla, uhlíková trubička, uhlíková tyč, montážní příslušenství jako kovové vidličky s táhly, lože serv, překližkový výřez přepážek, kryty serv, lanko, drobné spojovací a montážní příslušenství a manuál.

Charakteristika

Populární polský akrobatický kluzák MDM-1 FOX v měřítku 1:4 o rozpětí 3,5m od Tomahawk Sport jako kompozitový model s bílým zbarvením s laminátovým trupem a sendvičovým vakuovaným křídlem do forem. Křídlo má vysokou pevnost díky uhlíkovým výztuhám konstrukce a snese vysoké dynamické a statické zatížení. Na křídle je osvědčený profil HQ/W2.5/11, výškovka má symetrický profil NACA0010.

Kompozitové křídlo a výškovka

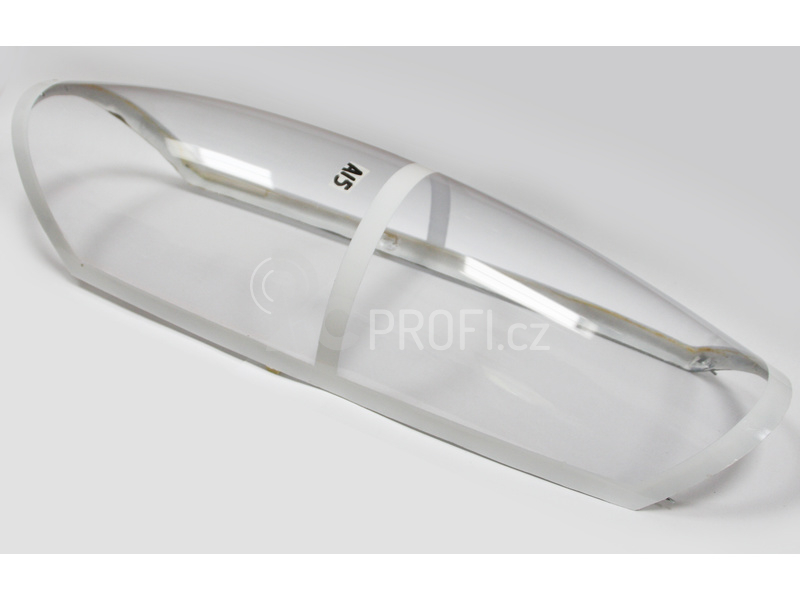

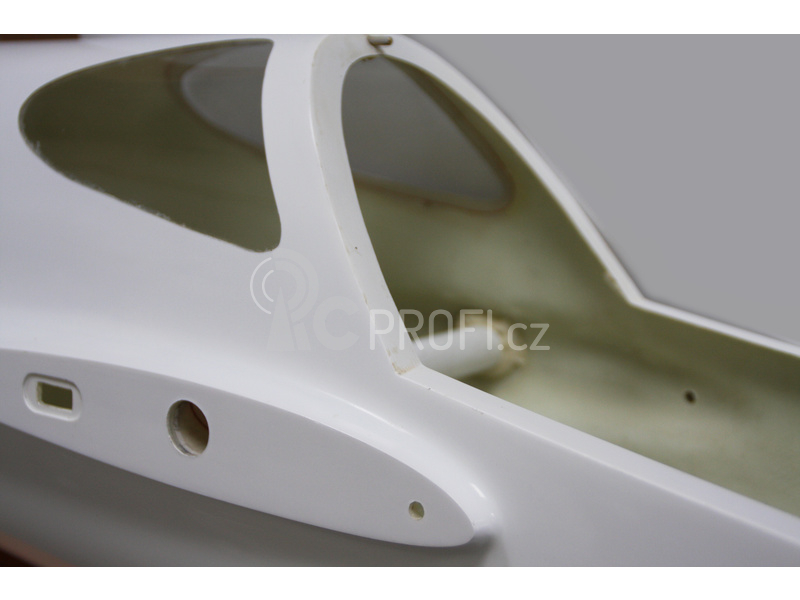

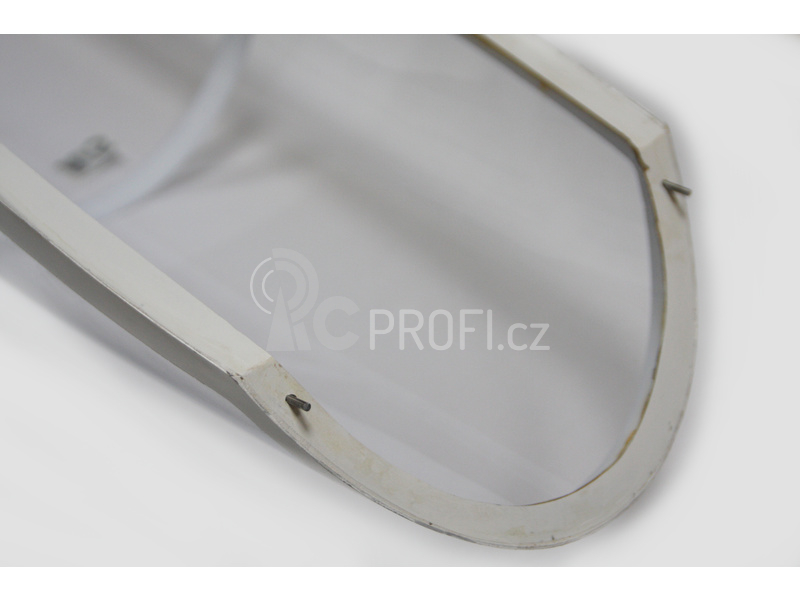

Model má lehký kvalitní laminátový trup, Křídlo a výškovka jsou vyrobeny jako vakuovaný sendvič do forem, uhlíkové výztuhy a pásnice činí model neuvěřitelně pevným a lehkým. Model je kompletně barven ve formě, proto je povrch modelu hladký bez nerovností. Spojka křídla je hliníková trubka a uhlíková tyč o průměru 16mm. Kabina je slepená s rámečkem, přiloženy jsou laminátové sedačky a přístrojová deska.

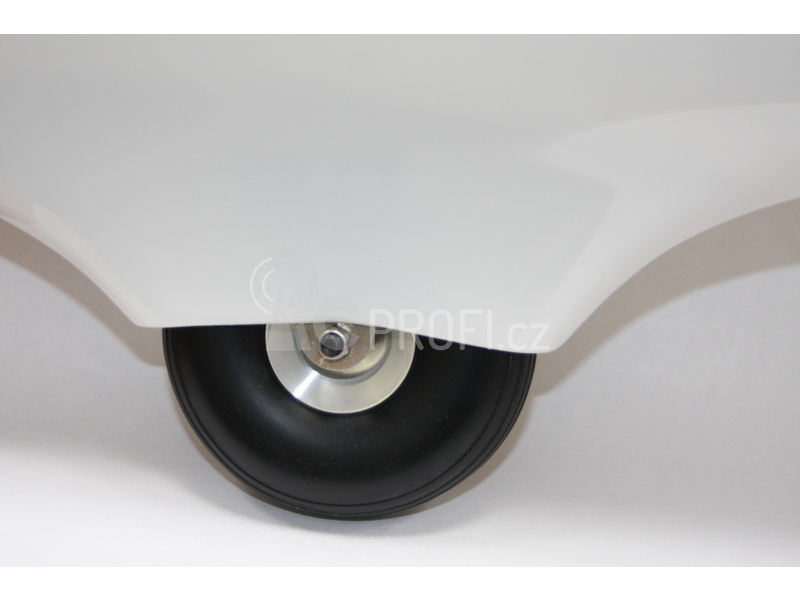

Kolo podvozku s hliníkovým diskem

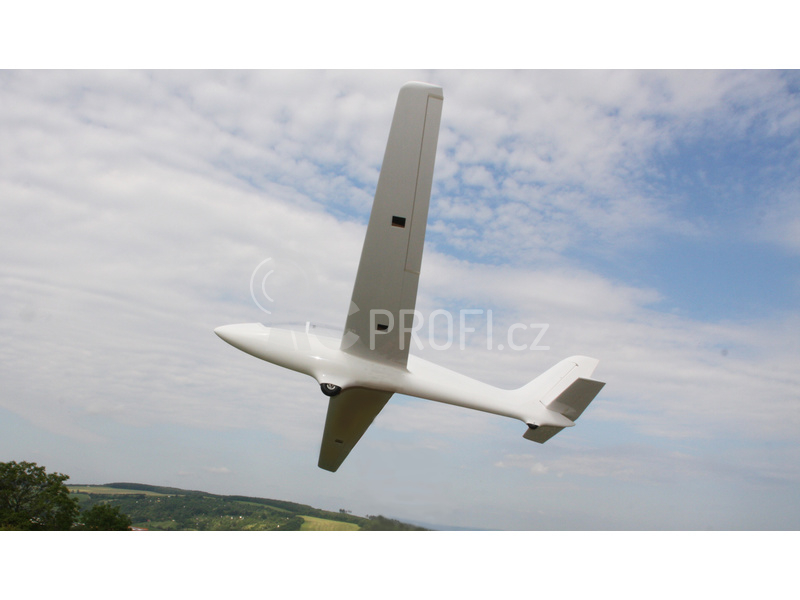

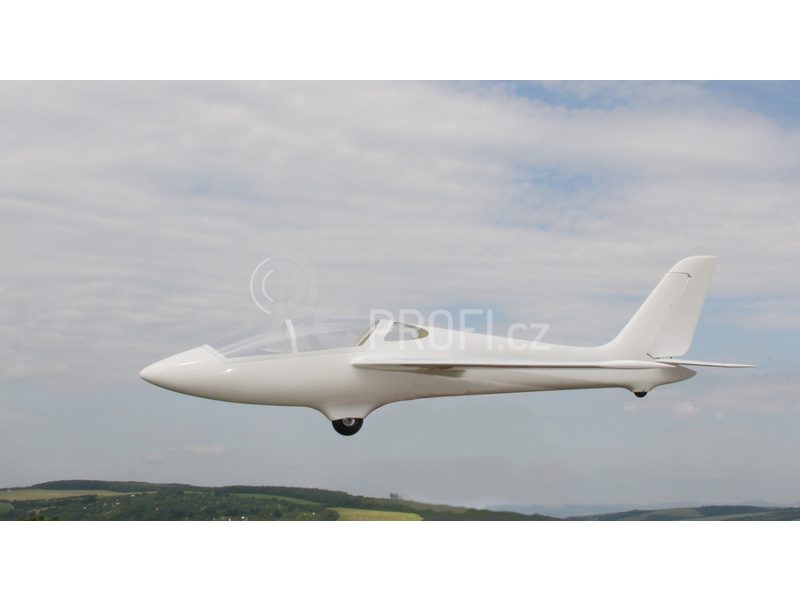

Model MDM-1 FOX je zhotoven v měřítku 1: 4, aby měl předpoklady pro kompaktní, plnokrevný akrobatický kluzák s letovými charakteristikami velkého letadla. 4-klapkové křídlo umožní měnit zakřivení profilu tak, aby odpovídal daným letovým podmínkám a aby se zvětšila jeho manévrovatelnost. Pro přistání lze použít konfiguraci Butterfly, model přistává na podvozkové kolo 100mm.

Obsah balení

Fox obsahuje kompletní příslušenství a součásti potřebné pro dokončení, jako jsou spojky, vidličky a kuličkové čepy, páky kormidel, spojky, šrouby, kola atd. Tato verze stavebice FOX je v bílé barvě.

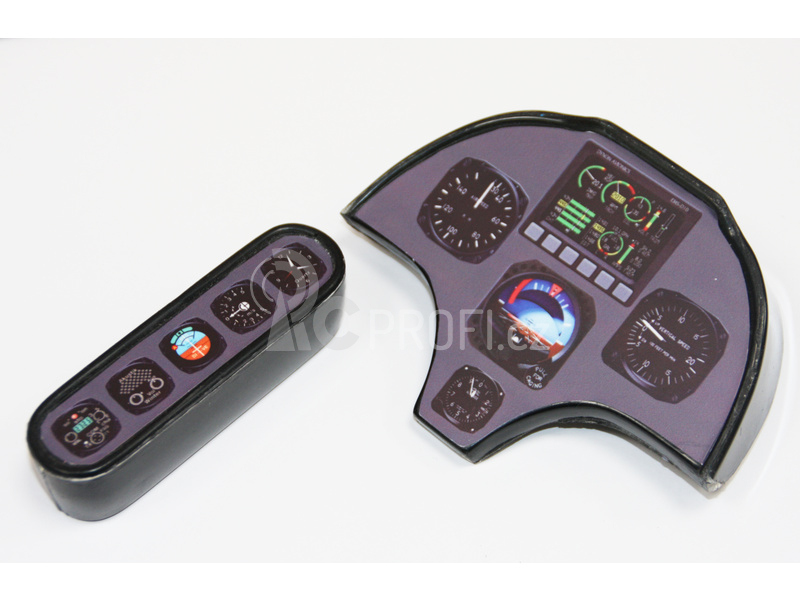

Přístrojová deska

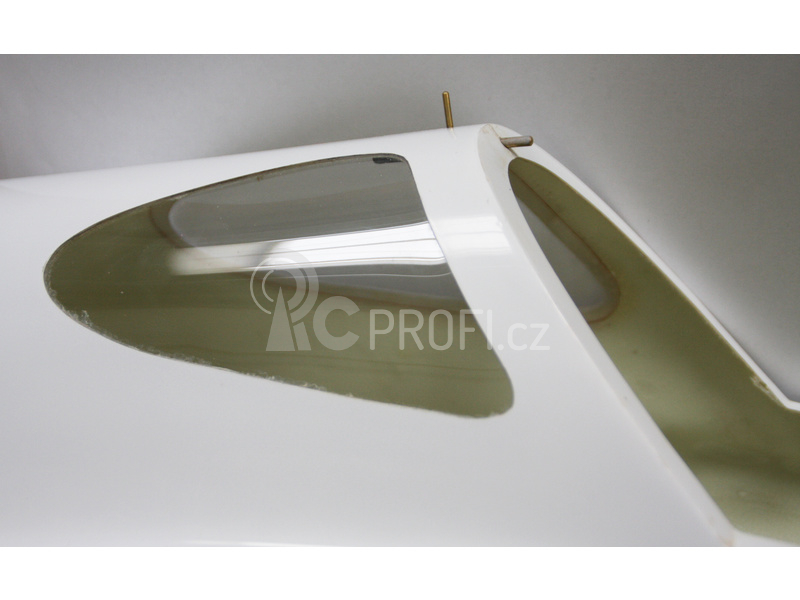

U tak velkého modelu větroně je důležitou součástí i vybavení kabiny. Model má dvě desky přístrojů, jedna je klasická přístrojová deska před pilotem, druhá je pro zadního pilota.

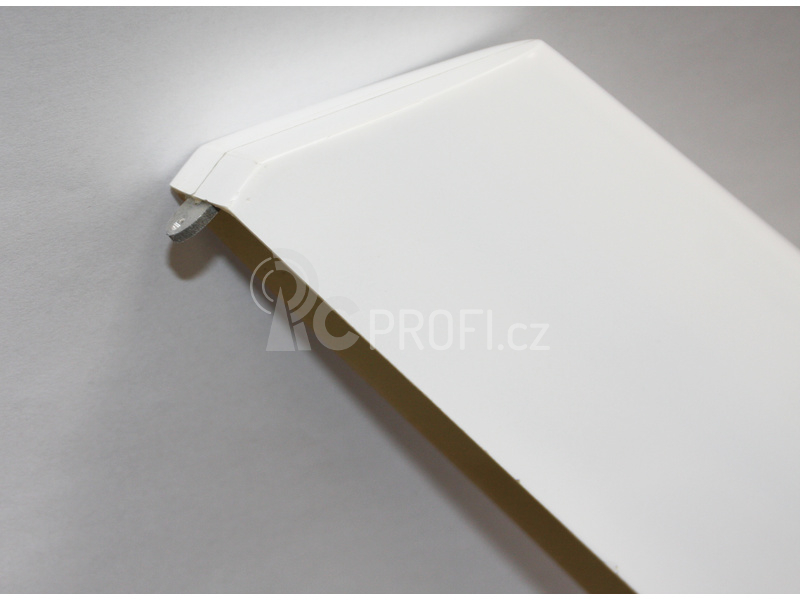

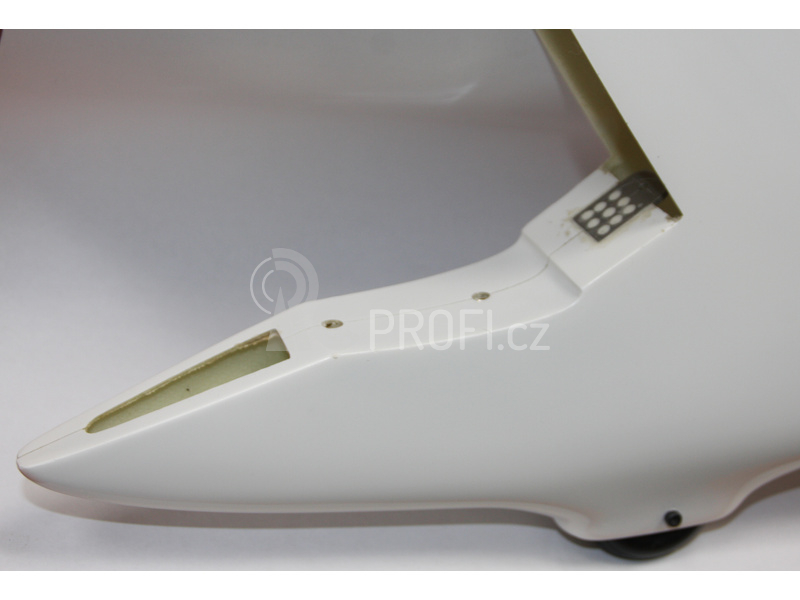

Ocasní část modelu

Výškovka se připevní dvěma šrouby na přesnou pozici lože se zalepenými maticemi, směrové kormidlo se vloží do připravených držáků a do čepů na horní a spodní straně kormidla.

Montáž křídla

Spojku křídla tvoří hliníková trubka se zalepenou uhlíkovou tyčí, tato kombinace snese neuvěřitelnou zátěž a má vysokou pevnost. Poloviny křídla se nasunou ke kořenovému žebru, poloha je zajištěna uhlíkovými kolíky.

• Křídlo a ocasní plochy vakuovány FRP sendvičovou technologií s uhlíkovými výztuhami
• FRP trup
• Barveno ve formě
• Spojka křídla z hliníku
• Křidélka a vztlakové klapky
• Profil křídla HQ / W 2,5 / 11
• Profil výškovky Naca 0010
• Měřítko 1: 4
