Popis produktu

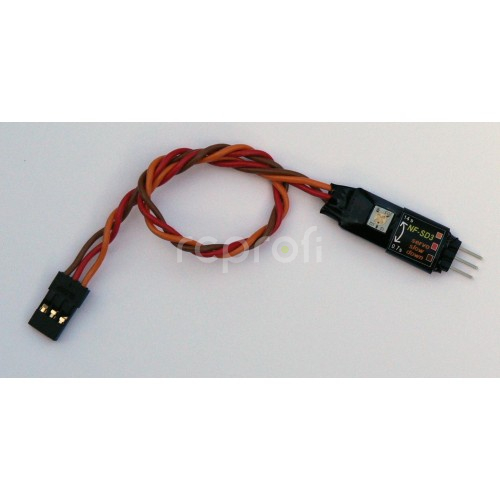

Zpomalovač pohybu serv NF-SD3
Modul NF-SD3 slouží jako omezovač rychlosti pohybu serva při reakci na změnu výchylky. Jednotka je určena leteckým modelářům pro pomalé vysouvání podvozků a vztlakových klapek. V lodním modelářství a na modelech a maketách vojenské a stavební techniky lze jednotku využít pro plynulé polohování ramen a nástaveb, pro otevírání poklopů a závor, pro pomalé rozběhy a brzdění. Oceníte zejména dlouhé doby přeběhu, které lze nastavit v rozsahu od 0,7 až do 14,7 sekundy na přejezd mezi krajními výchylkami.
Modul čte informaci o požadované výchylce serva z přijímače a posílá ji na výstup. V ustáleném stavu je hodnota na vstupu a na výstupu shodná. Pokud ale dojde k rychlé a nebo dokonce skokové změně na vstupu, výstup se začne měnit jen pozvolna, tak aby nebyla překročena nastavená maximální rychlost změny.
Rozsah napájecího napětí je od 3,0 do 12,0 V. Úroveň řidicího signálu nesmí překročit 5V a nesmí být vyšší než napájecí napětí na konektoru Rx. Minimální výšku signálu na vstupu jednotky „MIN INP“ a úroveň výstupního signálu „OUT“ v závislosti na napájecím napětí je zobrazen na grafu v amnuálu. Pro správnou funkci se úroveň signálu na vstupu musí pohybovat mezi křivkami MIN INP a OUT. Tuto podmínku splňuje většina RC souprav na trhu.
Dobu, za jakou servo urazí vzdálenost mezi krajními polohami se nazývá „doba přeběhu“. Nejkratší nastavitelná doba přeběhu je 0,7 sekundy, nejdelší 14,7 sekundy. První polovina otáčky trimru slouží k nastavení krátkých časů a stupnice je zde lineární s krokem 0,5 sekundy. Druhá polovina stupnice má průběh exponenciální pro dosažení delších časů. Celkem je možno nastavit 16 hodnot. Jako ukazatel natočení trimru slouží tmavý bod, na obrázku natočený k hodnotě 4 sekundy.
| Unit | |
| Weight (g) | 4.5 |
| Length (mm) | 40 |
| Width (mm) | 10.5 |
| Height (mm) | 6.5 |
| Operational Temperature (°C) | 0 - 70°C |
| Technical | |
| Voltage | 5.0 V |
| Vlastní spotřeba (Max) | < 2.5 mA |
Zpomalovač pohybu serv NF-SD3
Modul NF-SD3 slouží jako omezovač rychlosti pohybu serva při reakci na změnu výchylky. Jednotka je určena leteckým modelářům pro pomalé vysouvání podvozků a vztlakových klapek. V lodním modelářství a na modelech a maketách vojenské a stavební techniky lze jednotku využít pro plynulé polohování ramen a nástaveb, pro otevírání poklopů a závor, pro pomalé rozběhy a brzdění. Oceníte zejména dlouhé doby přeběhu, které lze nastavit v rozsahu od 0,7 až do 14,7 sekundy na přejezd mezi krajními výchylkami.
Modul čte informaci o požadované výchylce serva z přijímače a posílá ji na výstup. V ustáleném stavu je hodnota na vstupu a na výstupu shodná. Pokud ale dojde k rychlé a nebo dokonce skokové změně na vstupu, výstup se začne měnit jen pozvolna, tak aby nebyla překročena nastavená maximální rychlost změny.
Rozsah napájecího napětí je od 3,0 do 12,0 V. Úroveň řidicího signálu nesmí překročit 5V a nesmí být vyšší než napájecí napětí na konektoru Rx. Minimální výšku signálu na vstupu jednotky „MIN INP“ a úroveň výstupního signálu „OUT“ v závislosti na napájecím napětí je zobrazen na grafu v amnuálu. Pro správnou funkci se úroveň signálu na vstupu musí pohybovat mezi křivkami MIN INP a OUT. Tuto podmínku splňuje většina RC souprav na trhu.
Dobu, za jakou servo urazí vzdálenost mezi krajními polohami se nazývá „doba přeběhu“. Nejkratší nastavitelná doba přeběhu je 0,7 sekundy, nejdelší 14,7 sekundy. První polovina otáčky trimru slouží k nastavení krátkých časů a stupnice je zde lineární s krokem 0,5 sekundy. Druhá polovina stupnice má průběh exponenciální pro dosažení delších časů. Celkem je možno nastavit 16 hodnot. Jako ukazatel natočení trimru slouží tmavý bod, na obrázku natočený k hodnotě 4 sekundy.
| Unit | |
| Weight (g) | 4.5 |
| Length (mm) | 40 |
| Width (mm) | 10.5 |
| Height (mm) | 6.5 |
| Operational Temperature (°C) | 0 - 70°C |
| Technical | |
| Voltage | 5.0 V |
| Vlastní spotřeba (Max) | < 2.5 mA |
