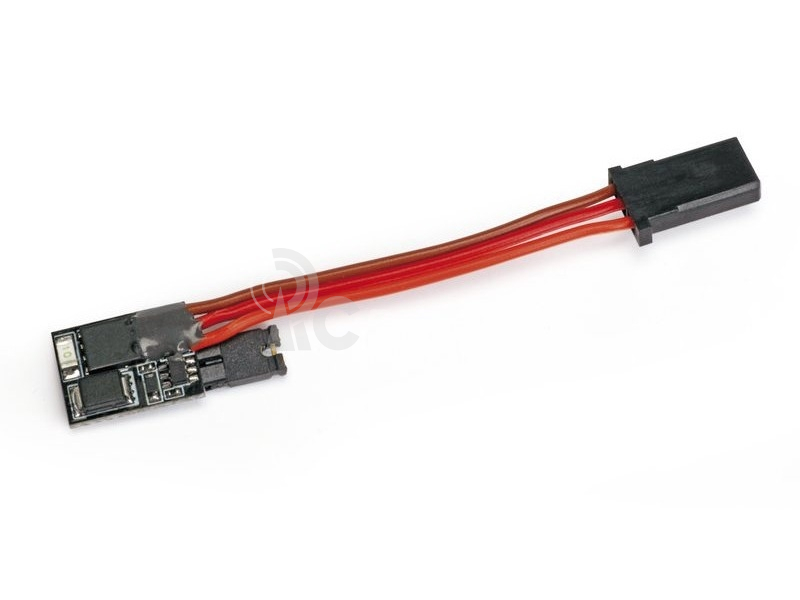

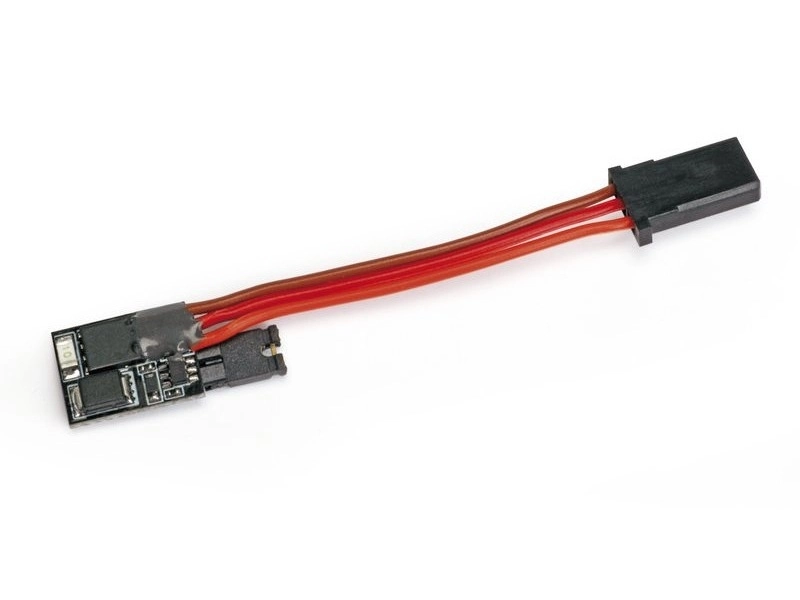

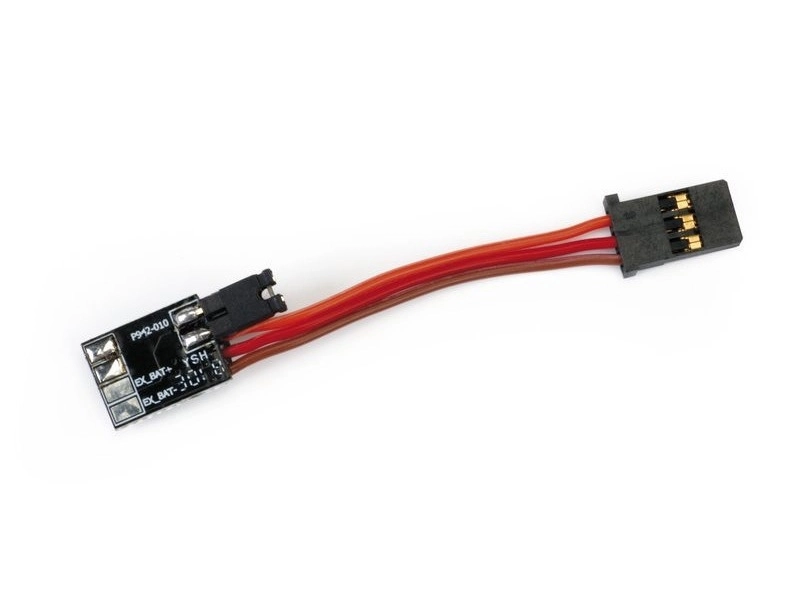

Spínací modul 10A

Spínací modul 10A
Spínací modul 10A

Elektronický spínací modul, do 10A, RX napájení 4,0 -8,0V, váha 2g, rozměry: 23x11x5mm

  • E-shop0 ks
299 KčS DPH
Kód produktu
PD-S8527
EAN
8809403498047
Odpovědnost za vady
24 měsíců
99 % zákazníků nás doporučuje
3 591 recenzí
Štěpán Šídlo
Štěpán Šídlopo–pá: 8–16 h

Související produkty

799 Kč
Skladem poslední kus
799 Kč
Skladem poslední kus
769 Kč
Skladem poslední kus
1 159 Kč
Skladem poslední kus
1 190 Kč
Skladem > 10 ks

malý spínač, velká akce

Pomocí tohoto spínacího modulu je možné ovládat napájení prvku na přímo ovládacím kanálem přijímače. Výstup/kanál přijímače musí být naprogramován na funkci ON / OFF. (Funkce je dostupná také pro přijímače s verzí softwaru V7.XX, s MZ-32 je možné použít přijímače GR-18+3xG+3A+Vario(#33579),GR-24PRO(#33583)s programem Letadlo / vrtulník> = 2.04)
Spínacímu kanálu může být přiřazen spínač nebo přepínač (MC-16 až MC-28 nebo MX-12 až MX-20, MZ-18 a MZ-24).
Pro MZ-32 a MC-32 (verze 2019) lze na dotykové obrazovce naprogramovat také digitální přepínače ON / OFF a FLASHING.
S jumperem je možné rozlišovat mezi napájením přes napájení přijímače (s jumperem) nebo externím napájením (jumper vytažen). Pro externí napájení přes X3/X4 musí být jumper zasunut, jinak bude poškozen přijímač, komponenty připojené k přijímači a spínací modul!
Jednotka (motor, LED, žárovka atd.) je připojena k X1/X2. K desce nejsou připájeny žádné vodiče/kabely, takže existuje možnost různých průřezů vodičů a typů ukončovacích konektorů.

Modul můžete v modelu připevnit oboustrannou lepící páskou nebo kabelovými páskami. Při montáži se nesmí deska spínacího modulu nijak deformovat a její spodní strana se nesmí dotýkat žádných jiných součástí (nebezpečí zkratu).
Dodávaná smršťovací trubička by měla být po napájení vodičů na X1-X4 těsně nad deskou a smrštěna teplovzdušnou pistolí tak aby oddělovala jednotlivé vodiče a jejich vodivé části od sebe. Délky a tloušťky výstupních vodičů lze použít pro X1-X4 v závislosti na tom, kde je jednotka umístěna a jaký spíná proud.

Vlastnosti:

  • Provozní napětí: 4,0 - 8,4V od přijímače
  • Spínací proud: max. 10A
  • Spínací napětí: max. 20V
  • Rozměry: 23 x 11 x 5 mm
  • Hmotnost: <2g
  • Požadované ovládací kanály: 1x (ovladač/přepínač nebo digitální spínač)
