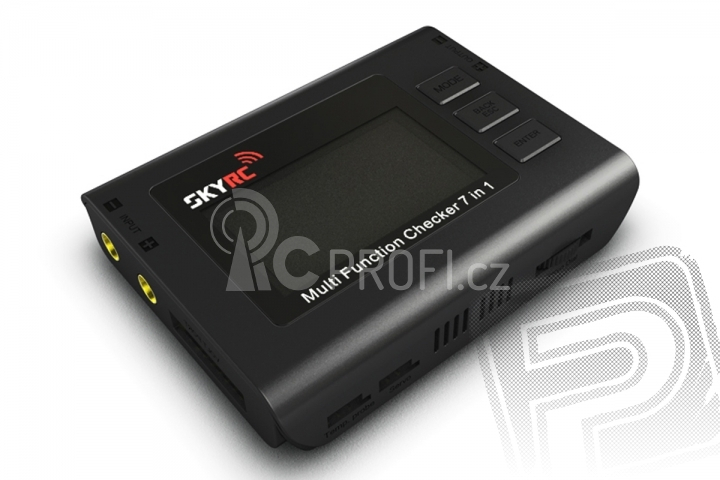

Multifunkční měřící přístroj i-Meter je opravdu inteligentní společník pro modeláře zabývajícího se modely s elektrickým pohonem! V jedné krabičce kapesní velikosti najdete sedmero užitečných přístrojů a funkcí:

• Měřič napětí akumulátorů
• Měřič vnitřního odporu akumulátorů
• Wattmetr
• Servotester
• Optický otáčkoměr
• Kontaktní teploměr
• Kalkulátor statického tahu vrtule

1. Měřič napětí akumulátorů

Měřič slouží pro měření napětí na jednotlivých článcích lithiových akumulátorů (LiPo, LiIon, LiFe) s 2-8 články v sérii. Na displeji jsou zobrazována napětí jednotlivých článků (s rozlišením 0,001 V), napětí celé sady, hodnoty napětí článku s nejnižším a nejvyšším napětím, v číselné a grafické podobě je udávána zbytková kapacita a míra vyrovnání napětí na jednotlivých článcích. Kontakty i-Meteru mají rozteč 2,54 mm a umožňují přímé připojení servisních konektorů systémů JST-EH, JST-XH a PolyQuest (PQ) se čtyřmi a více články. Pro připojení 2-3S sad s konektorem PolyQuest budete potřebovat adaptér stejně, jako pro sady s konektory ThunderPower/ThunderFlight (TP/TF), které mají rozteč kontaktů 2 mm. Můžete použít adaptéry pro nabíječe Raytronic, Sky RC, RC System, Graupner, Robbe atd. Při tomto měření se i-Meter napájí z testovaného akumulátoru.

2. Měřič vnitřního odporu akumulátorů

Měřič slouží pro měření vnitřního odporu jednotlivých článků lithiových akumulátorů (přípustné max. napětí na měřícím vstupu je 5V). Připojuje se pomocí dodávaného kabelu s kotakty o rozteči 2,54 mm přímo do servisního konektoru sady. Díky tomuto měření můžete snadno porovnávat kvalitu vašich akumulátorů (čím nižší vnitřní odpor, tím vyšší proudová zatížitelnost), kontrolovat vlastnosti jednotlivých článků v sadě a průběžně sledovat stárnutí akumulátorů (vnitřní odpor akumulátor se časem zvyšuje). Pro měření je třeba pro napájení i-Meteru připojit vnější zdroj (např. 2-8S LiPo akumulátor).

3. Wattmetr

Stejnosměrný wattmetr pro současné měření okamžitého výkonu/příkonu, proudu, napětí a celkového proteklého elektrického náboje. Je velmi užitečnou pomůckou pro každého modeláře, který provozuje modely s elektrickým pohonem. Může zabránit poškození motorů, regulátorů otáček a akumulátorů tím, že poskytne údaje nezbytné pro to, aby tato zařízení pracovala v bezpečné oblasti provozních hodnot. Umožňuje také bezpečné experimentování s různými akumulátory, vrtulemi, převodovými poměry atd. za účelem optimalizace pohonného systému. S jeho pomocí můžete měřit kapacitu akumulátorů, měřit zatížení přijímačového akumulátoru v modelu za provozu a zjišťovat bezpečnou dobu provozu. S wattmetrem už nebudete odhadovat nebo hádat, ale budete měřit a vědět!

Pomocí přístroje lze současně měřit a sledovat následující veličiny:

• Okamžitý proud (A) - měří okamžitý proud odebíraný zátěží ze zdroje. Umožňuje tak sledovat zatížení napájecího akumulátoru, porovnávat proudový odběr stejného elektromotoru s různými vrtulemi nebo s různými převodovými poměry atd. Současně je zobrazována i maximální naměřená hodnota.
• Výkon/příkon (W) - měří okamžitý příkon zátěže (elektromotoru). Současně je zobrazována i maximální naměřená hodnota.
• Napětí zdroje (V) - měří okamžité napětí napájecího zdroje (např. pohonného akumulátoru).
• Proteklý elektrický náboj (mAh) - umožňuje měřit kapacitu akumulátorů, zbytkovou kapacitu, sledovat vybíjení akumulátoru za normálního provozu modelu atd. Zapojuje se mezi pohonný akumulátor a elektronický regulátor otáček, mezi přijímačový akumulátor a přijímač - obecně mezi akumulátor a zátěž, mezi napájecí zdroj a nabíječ atd..
• Elektrickou energii (Wh) – udává schopnost konat práci. Je to užitečný parametr např. pro hodnocení kvality akumulátorů: vybíjíte-li dva akumulátory o stejné jmenovité kapacitě stejným proudem za stejných podmínek, vyšší hodnotu energie (ve watthodinách) vykáže ten, který má menší vnitřní odpor. Tj. akumulátor, který má schopnost dávat větší vybíjecí proud a má menší ztráty projevující se jeho zahříváním.

Wattmetr se připojuje do měřeného obvodu a napájí se z měřeného zdroje; díky zanedbatelnému vnitřnímu odporu (0,001 Ohm)a malému proudovému odběru pro vlastní provoz neovlivňuje funkci měřeného systému.

4. Servotester

Servotester je zdroj PPM řídících impulsů pro serva, které můžete (v rozmezí šířek impulsů 750-2150 µs) nastavovat ručně knoflíkem nebo nechat přebíhat automaticky. V souladu s tím se bude pohybovat připojené servo; stejně dobře můžete servotesterem ovládat i elektronický regulátor otáček nebo jiná zařízení řízená standardním servo signálem. Pro použití servotesteru je třeba pro napájení i-Meteru připojit vnější zdroj (např. 2-8S LiPo akumulátor).

5. Optický otáčkoměr

Pro měření otáček vrtulí a rotorů (až 60 000 ot./min) je i-Meter vybaven vestavěným optickým čidlem. Otáčkoměr měří při běžném denním osvětlení, pro měření se umisťuje do vzdálenosti 10-20 cm od vrtule. Měřit můžete vrtule s 1 až 5 listy. Pro použití otáčkoměru je třeba pro napájení i-Meteru připojit vnější zdroj (např. 2-8S LiPo akumulátor).

6. Kontaktní teploměr

S i-Meterem je dodáváno teplotní čidlo umožňující měření teplot v rozmezí 0-150°C. Pro použití teploměru je třeba pro napájení i-Meteru připojit vnější zdroj (např. 2-8S LiPo akumulátor).

7. Kalkulátor statického tahu vrtule

Kalkulátor statického tahu vrtule vám pomůže odhadnout tah vrtule modelu letadla. Předpokládejme, že máte model letadla a chystáte se k prvnímu letu. Znáte rozměry vrtule a s pomocí otáčkoměru můžete změřit statické otáčky při plném plynu na zemi. Nyní tato známá čísla můžete zadat do kalkulátoru tahu. Díky tomu, že můžete s velkou mírou spolehlivosti zjistit, jaký tah vrtule máte k dispozici, získáte s předstihem představu o poměru tah vrtule/hmotnost vašeho modelu letadla. Budete vědět více o vašem modelu, budete moci lépe odhadnout jeho chování ve vzduchu s ohledem na výkon jeho pohonného systému. Díky tomu bude první let méně dobrodružný a bezpečnější; koneckonců možná budete mít plné ruce práce s vyrovnáváním se s jinými letovými charakteristikami. Měli byste také být schopni lépe odhadnout délku vzletu. V případě 3D modelů budete moci odhadnout, zda bude model opravdu schopný viset. Kalkulátor vám může ukázat, jak se bude měnit tah vrtule při použití vrtulí o různém průměru. Pro použití kalkulátoru je třeba pro napájení i-Meteru připojit vnější zdroj (např. 2-8S LiPo akumulátor).

Balení obsahuje: i-Meter, teplotní čidlo, vstupní a výstupní kabely wattmetru, měřící kabel pro měření vnitřního odporu, návod.
