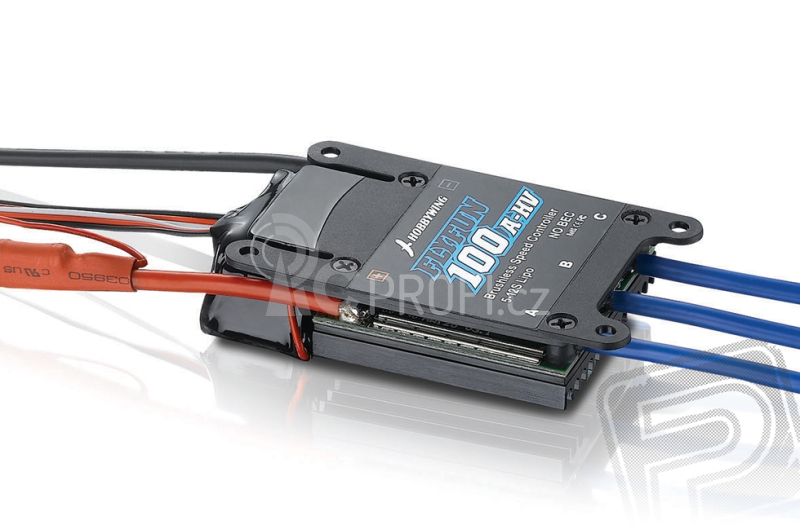

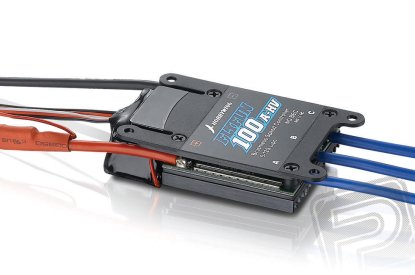

Programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti při zachování jednoduché a pro uživatele přátelské obsluhy. Slouží k ovládání otáček střídavých elektromotorů v modelech letadel nebo vrtulníků při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion/Li-Fe. Výkonová část regulátoru je galvanicky oddělena od řídící elektroniky pro zajištění vysoké odolnosti vůči rušení při vysokých provozních proudech a vysokém napájecím napětí. Regulátor není vybaven stabilizátorem napájení pro přijímač a serva. Pro snadné nastavování regulátoru slouží speciální LED programovací karta Hobbywing, která je dodávána zvlášť.
POPIS A FUNKCE REGULÁTORU
- Extrémně nízký vnitřní odpor a vysoká proudová zatížitelnost díky nové generaci výkonových MOSFET tranzistorů.
- Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 5-12S LiPo/Li-ion nebo 15-36 čl. NiCd/NiMH.
- Pro napájení z akumulátorů NiCd, NiMH, Li-poly, Li-ion, Li-Fe
- Galvanicky odělená výkonová část pomocí optoelektronického členu.
- Filtrační kondenzátory s extrémně nízkým vnitřním odporem („low ESR“) zvyšují odolnost vůči nežádoucímu rušení.
- Ochranný obvod eliminuje jiskření při připojování pohonného akumulátoru k regulátoru.
- Nastavitelné časování pro optimální přizpůsobení danému motoru.
- Nastavitelný obvod PCO - odpojování motoru při poklesu napájecího napětí.
- Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
- Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
- Automatické stažení plynu při ztrátě řídícího signálu.
- Plynulá lineární regulace plynu.
- Zvláštní stabilizátor napájení pro mikroprocesor pro velkou odolnost proti rušení.
- Možnost připojení čidla otáčkoměru (připojuje se k d věma ze tří kabelů mezi regulátorem a motorem) pro spolupráci s některými řídícími systémy pro vrtulníky (např. V-Bar systém Mikado).
- Maximální otáčky 210 000 ot./min (2-pólové motory), 70 000 ot./min (6-pólové motory), 35 000 ot./min (12-pólové motory).
- Dva servokabely – dlouhý pro připojení do kanálu plynu přijímače a krátký pro programování pomocí programovací karty.
- Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty Hobbywing..
- Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.
PROGRAMOVATELNÉ FUNKCE
- Programovatelná brzda (Vypnuta - Zapnuta).
- Volitelný typ akumulátorů (Li-po nebo NiCd/NiMH).
- Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).
- Nastavitelné mezní napětí pro odpojení motoru, PCO - ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,85 V/čl., 3,15 V/čl., 3,3 V/čl. NiXX aku: 0%/50%/65% z počáteční hodnoty napětí.)
- Resetování nastavení regulátoru na výchozí tovární nastavení.
- Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru - Nízké (3,75°), Střední (15°), Vysoké (26,25°)
- Nastavitelný měkký rozběh pro motory s převodovkou a vrtulníky ve třech stupních: Normální (300 ms) / Měkký (1,5 s) / Super měkký (3 s).
- Nastavitelný počet článků LiPo pro spolehlivou činnost ochrany proti nadměrnému vybití akumulátorů.
OCHRANNÉ FUNKCE REGULÁTORU
- Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor.
- Tepelná ochrana: Pokud teplota regulátoru překročí 110°C, regulátor omezí výstupní výkon.
- Ztráta signálu plynu: Regulátor omezí výkon, pokud signál chybí po dobu 1 s; signál chybějící po více než 2 s způsobí úplné odpojení motoru.
- Ochrana proti jiskření: V kladném (+) napájecím kabelu regulátoru (silný červený vodič) je zapojen zlacený konektor přemostěný tenkým kablíkem. To je speciální ochranný obvod sloužící k eliminaci jiskření při připojování pohonného akumulátoru k regulátoru.
Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty.
Použití | Letadlo,Vrtulník |
Typ | střídavý |
Trvalý proud [A] | 100 |
Max. špičkový proud [A] | 120 |
NiXX článků | 15 - 36 |
LiXX článků | 5 - 12 |
Délka [mm] | 88 |
Šířka [mm] | 55 |
Výška [mm] | 18 |
Hmotnost [g] | 112 |
Regulace | jednosměrná |
Brzda | Ano |
Vstup pro senzory | Ne |
Programovatelný | Ano |
