Magnetický snímač otáček vhodný pro aplikace, kdy není možné použít optické měření otáček.Zobrazit celý popisek

Magnetický snímač otáček je vhodný pro aplikace, kdy není možné použít optické měření otáček (např. vzhledem na rozměry optického snímače). Magnetický snímač také zajišťuje přesnější měření otáček, bez vlivu intenzity osvětlení a povětrnostních podmínek.
Otáčky sledovaného objektu jsou měřeny s pomocí permanentního magnetu upevněného na objekt a snímače, v jehož bezprostřední blízkosti se magnet pohybuje. Nejlepších výsledků dosáhneme, pokud je vzdálenost mezi snímačem a magnetem menší než 1 mm.
Magnet můžete vlepit epoxidem do zahloubení (o průmětu 4 mm a hloubce 2,5 mm) vyvrtaného např. do zadního disku vrtulového kuželu, setrvačníku motoru u auta nebo vrtulníku apod. Vzhledem k tomu, že u objektů otáčejících se vysokou rychlostí je nezbytné zachovávat jejich vyvážení, magnety se obvykle montují v páru symetricky vzhledem k ose otáčení. Druhý magnet se upevní s opačnou polaritou (je označena značkou "+" na magnetu), aby neovlivňoval naměřený údaj. Naopak u objektů s nízkým počtem otáček je možno přesnost měření zvýšit použitím více magnetů, výsledek je poté nutno vydělit počtem magnetů - tuto korekci můžete provést automaticky nastavením vrtule o násobném počtu listů v PC softwaru nebo softwaru vysílače Aurora 9. Při použití jednoho magnetu v menu otáčkoměru nastavte na Auroře 9 "Vrt.-M" resp. "Prop-M", pro dva magnety "Vrt.-2" resp. "Prop-2" atd..

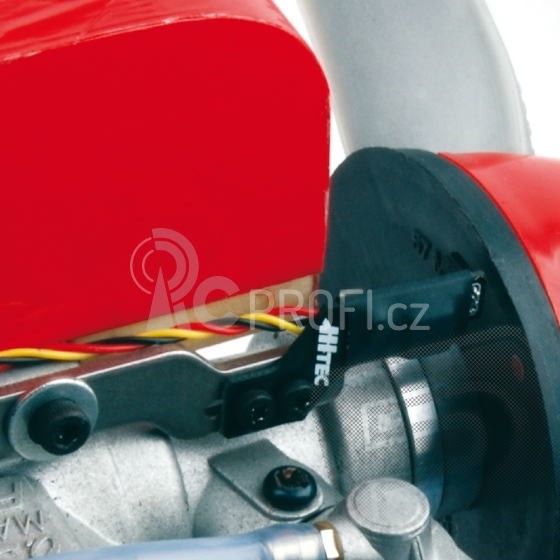

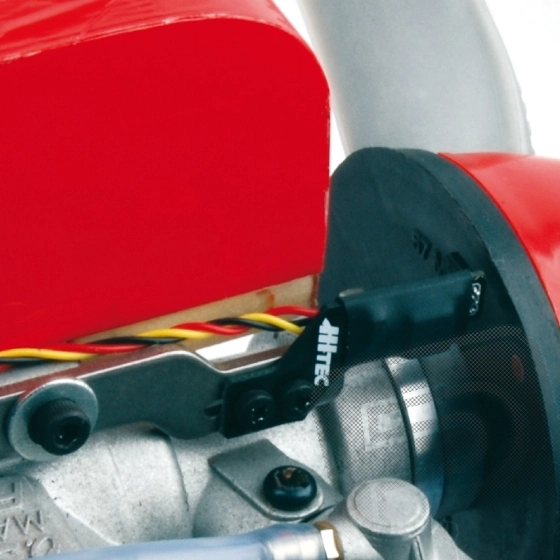

Držák se snímací Hallovou sondou se upevní šrouby do bezprostřední blízkosti dráhy, po níž se pohybuje magnet.

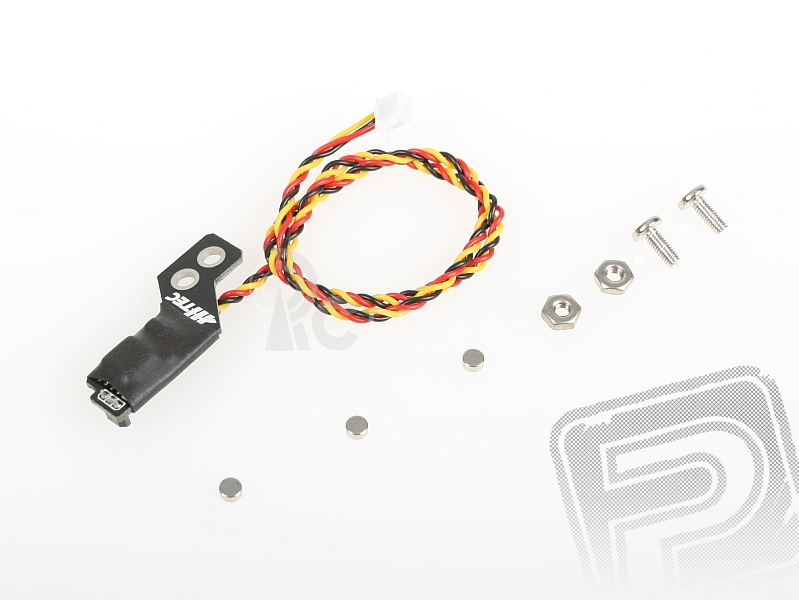

Sada snímače obsahuje: sondu snímače na držáku s kabelem, 3 magnety, 2 šrouby M2,3x6 mm s maticí.
| Rozsah měření | 0 ~ 70 000 ot./min |
| Délka kabelu čidla | 250 mm |
| Rozměry sondy snímače | 30,5x15x6,5 mm |
| Rozměry magnetu | D4,0x2,5 mm |
| Hmotnost (včetně kabelu) | 2 g |
Magnetický snímač otáček je vhodný pro aplikace, kdy není možné použít optické měření otáček (např. vzhledem na rozměry optického snímače). Magnetický snímač také zajišťuje přesnější měření otáček, bez vlivu intenzity osvětlení a povětrnostních podmínek.
Otáčky sledovaného objektu jsou měřeny s pomocí permanentního magnetu upevněného na objekt a snímače, v jehož bezprostřední blízkosti se magnet pohybuje. Nejlepších výsledků dosáhneme, pokud je vzdálenost mezi snímačem a magnetem menší než 1 mm.
Magnet můžete vlepit epoxidem do zahloubení (o průmětu 4 mm a hloubce 2,5 mm) vyvrtaného např. do zadního disku vrtulového kuželu, setrvačníku motoru u auta nebo vrtulníku apod. Vzhledem k tomu, že u objektů otáčejících se vysokou rychlostí je nezbytné zachovávat jejich vyvážení, magnety se obvykle montují v páru symetricky vzhledem k ose otáčení. Druhý magnet se upevní s opačnou polaritou (je označena značkou "+" na magnetu), aby neovlivňoval naměřený údaj. Naopak u objektů s nízkým počtem otáček je možno přesnost měření zvýšit použitím více magnetů, výsledek je poté nutno vydělit počtem magnetů - tuto korekci můžete provést automaticky nastavením vrtule o násobném počtu listů v PC softwaru nebo softwaru vysílače Aurora 9. Při použití jednoho magnetu v menu otáčkoměru nastavte na Auroře 9 "Vrt.-M" resp. "Prop-M", pro dva magnety "Vrt.-2" resp. "Prop-2" atd..
Držák se snímací Hallovou sondou se upevní šrouby do bezprostřední blízkosti dráhy, po níž se pohybuje magnet.
Sada snímače obsahuje: sondu snímače na držáku s kabelem, 3 magnety, 2 šrouby M2,3x6 mm s maticí.
| Rozsah měření | 0 ~ 70 000 ot./min |
| Délka kabelu čidla | 250 mm |
| Rozměry sondy snímače | 30,5x15x6,5 mm |
| Rozměry magnetu | D4,0x2,5 mm |
| Hmotnost (včetně kabelu) | 2 g |
