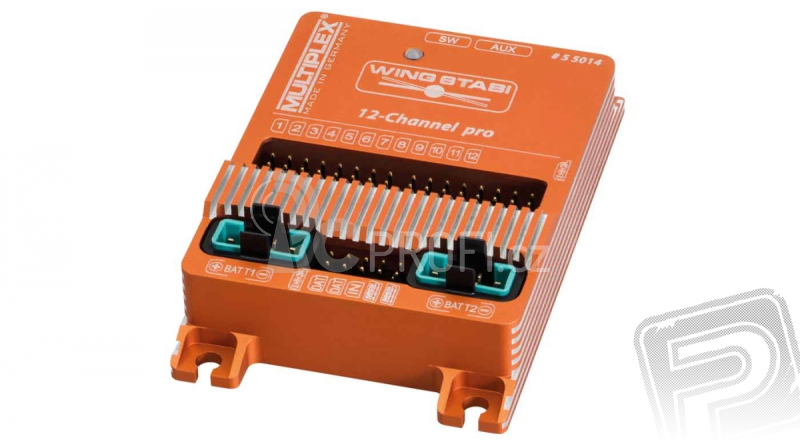

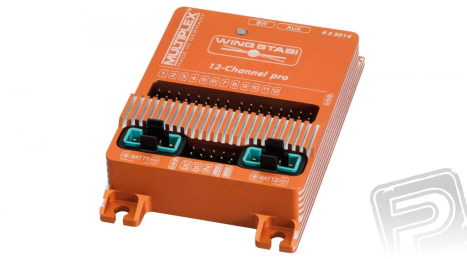

Volně programovatelný tříosý gyroskopický stabilizační systém pro RC soupravy všech značek (přijímač musí mít sériový výstup S-Bus, SRXL, SUMD nebo PPM). Výstupy pro 12 kanálů, 4 letové režimy pro létání ve větru, akrobacii a 3D akrobacii. Integrovaný systém napájení palubní elektroniky ze 2 aku se zatížitelností max 35A.Zobrazit celý popisek
- E-shop0 ks
Související produkty
Popis produktu
Mít vždy plnou kontrolu nad svým modelem je snem každého pilota. Volně programovatelný tříosý gyroskopický systém pro všechny RC modely letadel s pevnými křídly WINGSTABI speciálně konstruovaný pro obří modely činí tento sen dosažitelným. Nejnovější generace ultra přesných tříosých MEMS senzorů zaručuje, že dojem z létání zůstává realistický dokonce i při velmi vysoké míře stabilizace, a pilot nikdy nemá pocit, že se pokouší řídit robota. Elegantní robustní pouzdro z eloxovaného hliníku s upevňovacími patkami šité na míru obřím modelům je možno do modelu instalovat v libovolné orientaci. WINGSTABI umožňuje jednoduché a rychlé programování pomocí PC nebo aplikace na smartphonu či tabletu.
WINGSTABI je kompatibilní se všemi současnými RC systémy: Graupner, Futaba, M-LINK, Jeti, Hitec, Weatronic a dalšími, pokud mají přijímač vybavený kompatibilním sériovým výstupem.
- WINGSTABI mění každou RC soupravu (s přijímačem se sériovým výstupem) na plně programovatelný RC systém.
- Nastavení zisku (citlivosti) ve všech třech osách je možno měnit zvlášť nebo společně pomocí vysílače.
- Pro každou osu zvlášť je možno nastavit variační faktor.
- 12 výstupů pro serva.
- Vestavěný systém napájení palubní elektroniky pro dva 2S LiPO/5-6čl. NiMH/NiCd akumulátory se zatížitelností až 35 A a možností připojení magnetického vypínače.
- Funkce gyra je volně přiřaditelná pro každé servo, tj. zařízení je možno přizpůsobit pro každou modelářskou aplikaci.
- Pracuje s přijímači se sériovým výstupem kompatibilním s Futaba S-Bus (včetně Hitec Maxima SL a Optima SL), Graupner HOTT (SUMD), MULTIPLEX SRXL, Jeti UDI, JR XBUS Mode B (SRXL) a sériovým výstupem PPM SUM.
Čtyři letové režimy:
1. Stabilizace vypnuta
2. Stabilizace pro létání ve větrném prostředí (gyra v režimu tlumení „damping“) – WINGSTABI „vypne vítr“
3. Akrobacie a 3D létání (gyra v režimu heading hold) - model zachovává poslední letovou polohu, k níž dostal povel; pro přechod do jiné polohy musí dostat nový povel. Např. pokud vychýlíte ovladač křidélek, model bude provádět výkrut konstantní rychlostí úměrnou velikosti výchylky ovladače, přičemž poletí v přímé linii (bez potřeby „tlačení výškovky“ v poloze na zádech).
4. Visení na vrtuli – speciální „ostrý“ heading hold režim pro extrémní 3D
WINGSTABI podporuje:
- Delta mixer pro samokřídla a delty, mixér pro motýlkové ocasní plochy a ovládání klapek a spoilerů.
- Klapky je možno nastavit pro zesílení odezvy křidélek.
- Grafické zobrazení senzorů v reálném času v PC softwaru.
Instalace WINGSTABI
Jednotku WINGSTABI je možno do modelu instalovat v libovolné orientaci, jedinou podmínkou je, aby osy pouzdra byly rovnoběžné s osami modelu. Pro upevnění slouží patky se silentbloky.
Nastavení vysílače
Podobně jako u flybarless systémů jsou na vysílači všechny mixy vypnuté, trimy a subtrimy nastaveny do středu resp. na nulu. Používají se pouze dvojí a exponenciální výchylky, ostatní nastavování se provádí v softwaru WINGSTABI. Na vysílači přiřadíte čtyři kanály a příslušné ovladače pro křidélka, směrovku, výškovku a plyn a navíc jeden kanál s třípolohovým přepínačem pro přepínání režimů WINGSTABI. Pokud budete používat letový režim 4 (visení na vrtuli) ještě jeden kanál s dvoupolohovým přepínačem. Pro dálkové nastavování zisku gyra v osách křidélek, výškovky a směrovky můžete přiřadit až tři další kanály s proporcionálními ovladači nebo digitálními trimy.
Zapojení WINGSTABI
Jeden nebo dva přijímačové akumulátory 6,0-9,0 V (2S LiPo, 5-6čl. NiMH/NiCd apod.) zapojíte do napájecích zásuvek WINGSTABI. Vestavěný systém napájení zaručuje rovnoměrné vybíjení obou připojených akumulátorů, v případě selhání jednoho z nich přje napájení převedeno na druhý. Díky tomu jsou pravidelně cyklovány oba akumulátory, odpadá riziko, že dlouhodobě nevyužívaný „záložní“ akumulátor ztratí kapacitu a selže právě ve chvíli, kdy jej budete potřebovat. Do vstupu IN na WINGSTABI zapojíte sériový výstup přijímače. Do kanálových výstupů WINGSTABI zapojíte jednotlivá serva v modelu, do zásuvky S/W magnetický #8 5196 nebo mechanický vypínač #8 5195 (prodávají se zvlášť).
Uvedení do provozu
Zapnete vysílač, zapnete RC elektroniku v modelu s WINGSTABI. Do datové zásuvky WINGSTABI připojíte prostřednictvím USB rozhraní PC s nainstalovaným programem MULTIPLEX Launcher nebo Bluetooth modul zajišťující spojení s tabletem nebo smartphonem s aplikací MULTIPLEX (ke stažení zdarma). S pomocí obslužného softwaru krok za krokem provedete základní nastavení – volbu typu přijímače, přiřazení kanálů vysílače včetně přepínače letových režimů, ověření smyslu výchylek kormidel, nastavení orientace jednotky WINGSTABI, ověření smyslu reakce gyra v jednotlivých kanálech. A můžete poprvé vzlétnout!
Obslužný program nebo aplikace
Umožňují detailní nastavování všech parametrů modelu i stabilizačního systému. Pro jednoduchost mají takřka všechna menu dvě úrovně:
- základní (Basic) s jednoduchým nastavováním, která je snadno a rychle zvládnutelná méně zkušenými letci
- pokročilá (Enhanced), která zkušeným uživatelům a experimentátorům nabízí množství nastavitelných parametrů pro detailní optimalizaci chování modelu a systému stabilizace.
Obslužný program nebo aplikace umožňují kontrolovat všechny parametry nastavení, nastavovat velikosti a smysly výchylek ve všech kanálech, další mixy (včetně mixů elevony a motýlkové ocasní plochy, křidélka–směrovka atd.), parametry stabilizačního systému, ukládat nastavené soubory parametrů do paměti a z paměti PC nebo mobilního zařízení zase nahrávat do WINGSTABI, aktualizovat firmware WINGSTABI nebo jeho nastavení vymazat na výchozí tovární nastavení.
Zalétání modelu
Model se nejprve zalétá a vytrimuje normálním způsobem s vypnutou stabilizací. Výchylky trimů se poté přepíší do paměti WINGSTABI a můžete začít létat se stabilizací a doladit parametry jednotlivých letových režimů. Ladění vám může usnadnit dálkové nastavování zisku pomocí proporcionálních ovladačů nebo digitálních trimů, které můžete k tomuto účelu přiřadit na vysílači.
Sada WINGSTABI obsahuje: WINGSTABI-12, kabel 320 mm pro připojení přijímače, sadu silentbloků se šrouby pro upevnění jednotky, USB-PC-rozhraní (UNI), návod.
| Napájení (1 nebo 2 aku) [V] | 6 - 9 |
| Počet kanálů | 12 |
| Hmotnost [g] | 92 |
| Délka [mm] | 74 |
| Šířka [mm] | 58 |
| Výška [mm] | 16 |
