Programovací karta G2 Ray

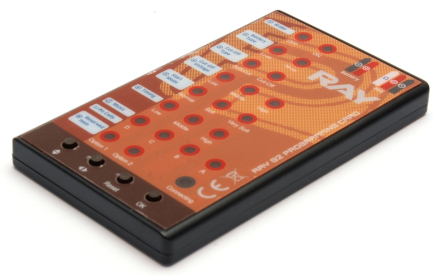

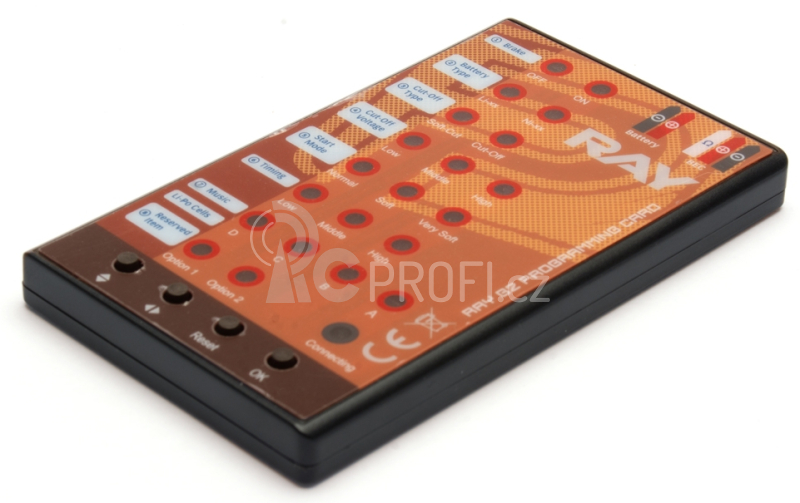

Programovací karta pro letecké regulátory RAY G2 slouží ke snadnému a rychlému programování regulátorů - doma "na stole" stejně jako na letišti. Regulátor se připojuje pomocí servokabelu, zásuvka se nachází na horní straně karty. Napájení karty je zajištěno z BEC stabilizátoru napájení regulátoru RAY G2. Programování se provádí s připojeným motorem i pohonným akumulátorem.

POZOR: LED programovací kartu RAY G2 není možno použít pro programování regulátorů první generace RAY a programovací kartu první generace RAY není možno použít pro programování regulátorů RAY G2.

Regulátory RAY G2 je možno programovat v modelu s namontovanou vrtulí - z bezpečnostních důvodů ale přesto doporučujeme při programování odmontovat vrtuli - zabráníte tak možné nehodě při nějakém opomenutí nebo chybě obsluhy.

Pro programování slouží čtyři tlačítka při spodním okraji karty. S jejich pomocí volíte programové funkce pro nastavování a nastavujete jejich hodnotu signalizovanou svitem příslušné LED diody. Tlačítkem „OK“ se potvrzuje provedená změna a odesílá se do regulátoru, tlačítko „Reset“ slouží k vymazání všech nastavení a návrat všech hodnot na výchozí tovární nastavení. Stav komunikace s regulátorem indikuje LED „Connecting“.

Programování: Servokabel regulátoru odpojte od přijímače a poté jej zapojte do zásuvky v pravém horním rohu karty označené „BEC“. Pohonný akumulátor připojte k regulátoru; LED na kartě se rozsvítí a ukážou vám aktuální nastavené hodnoty jednotlivých funkcí - a můžete nastavovat!

Seznam funkcí a nastavitelných hodnot je uveden na štítku na kartě, podrobný popis funkcí je uveden v návodech dodávaných s regulátory RAY G2.
