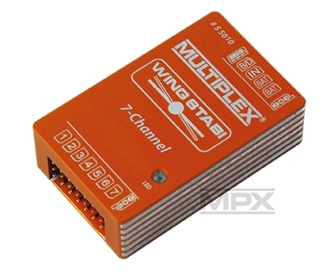

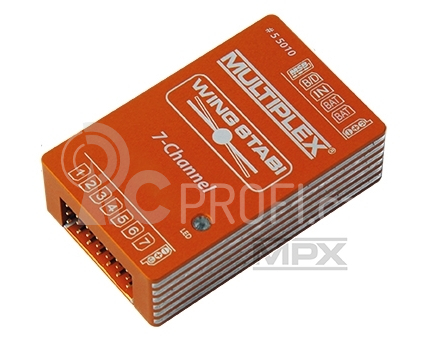

55010 Stabilizační systém WINGSTABI-7-kanál

55010 Stabilizační systém WINGSTABI-7-kanál

Volně programovatelný tříosý gyroskopický stabilizační systém pro RC soupravy všech značek (přijímač musí mít sériový výstup S-Bus, SRXL, SUMD nebo PPM). Výstupy pro 7 kanálů, 4 letové režimy pro létání ve větru, akrobacii a 3D akrobacii. Celý popis »
Značka: Multiplex Kód produktu: PD-1M151490WS
Záruka: 2 roky EAN: 4041033180105
2 423 Kč s DPH
-
+
skladem e-shop a prodejna

Mít vždy plnou kontrolu nad svým modelem je snem každého pilota. Volně programovatelný tříosý gyroskopický systém pro všechny RC modely letadel s pevnými křídly WINGSTABI činí tento sen dosažitelným. Nejnovější generace ultra přesných tříosých MEMS senzorů zaručuje, že dojem z létání zůstává realistický dokonce i při velmi vysoké míře stabilizace, a pilot nikdy nemá pocit, že se pokouší řídit robota. Štíhlé pouzdro z eloxovaného hliníku je možno do modelu instalovat v libovolné orientaci. WINGSTABI umožňuje jednoduché a rychlé programování pomocí PC nebo aplikace na smartphonu nebo tabletu.

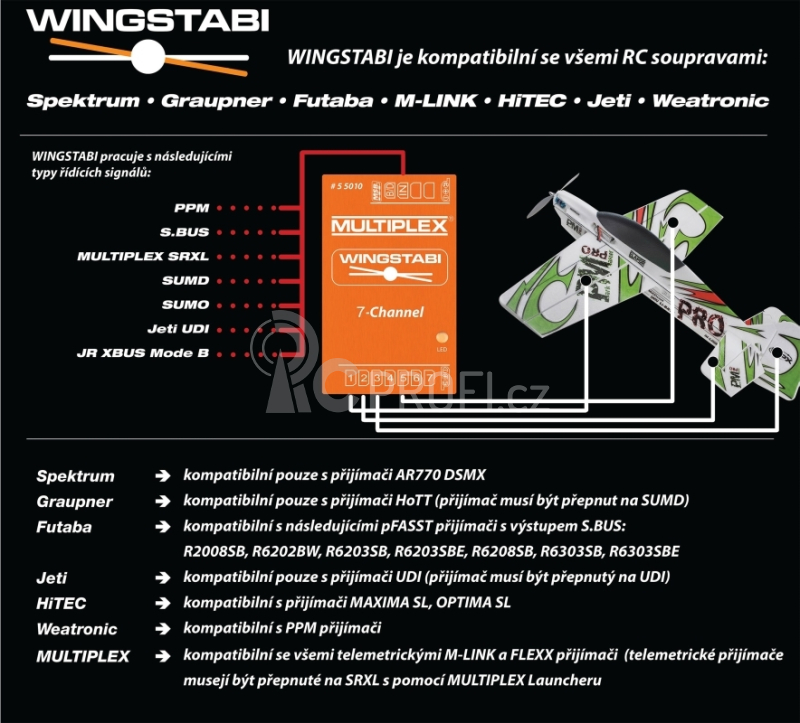

WINGSTABI je kompatibilní se všemi současnými RC systémy: Graupner, Futaba, M-LINK, Jeti, Hitec, Weatronic a dalšími, pokud mají přijímač vybavený kompatibilním sériovým výstupem.

  • WINGSTABI mění každou RC soupravu (s přijímačem se sériovým výstupem) na plně programovatelný RC systém.
  • Nastavení zisku (citlivosti) ve všech třech osách je možno měnit zvlášť nebo společně pomocí vysílače.
  • Pro každou osu zvlášť je možno nastavit variační faktor.
  • 7 výstupů pro serva.
  • Funkce gyra je volně přiřaditelná pro každé servo, tj. zařízení je možno přizpůsobit pro každou modelářskou aplikaci.
  • Pracuje s přijímači se sériovým výstupem kompatibilním s Futaba S-Bus (včetně Hitec Maxima SL a Optima SL), Graupner HOTT (SUMD), MULTIPLEX SRXL, Jeti UDI, JR XBUS Mode B (SRXL) a sériovým výstupem PPM SUM.

Čtyři letové režimy:

1. Stabilizace vypnuta

2. Stabilizace pro létání ve větrném prostředí (gyra v režimu tlumení „damping“) – WINGSTABI „vypne vítr“

3. Akrobacie a 3D létání (gyra v režimu heading hold) - model zachovává poslední letovou polohu, k níž dostal povel; pro přechod do jiné polohy musí dostat nový povel. Např. pokud vychýlíte ovladač křidélek, model bude provádět výkrut konstantní rychlostí úměrnou velikosti výchylky ovladače, přičemž poletí v přímé linii (bez potřeby „tlačení výškovky“ v poloze na zádech).

4. Visení na vrtuli – speciální „ostrý“ heading hold režim pro extrémní 3D

WINGSTABI podporuje:

  • Delta mixer pro samokřídla a delty, mixér pro motýlkové ocasní plochy a ovládání klapek a spoilerů.
  • Klapky je možno nastavit pro zesílení odezvy křidélek.
  • Grafické zobrazení senzorů v reálném času v PC softwaru.

Instalace WINGSTABI

Jednotku WINGSTABI je možno do modelu instalovat v libovolné orientaci, jedinou podmínkou je, aby osy pouzdra byly rovnoběžné s osami modelu.

Nastavení vysílače

Podobně jako u flybarless systémů jsou na vysílači všechny mixy vypnuté, trimy a subtrimy nastaveny do středu resp. na nulu. Používají se pouze dvojí a exponenciální výchylky, ostatní nastavování se provádí v softwaru WINGSTABI. Na vysílači přiřadíte čtyři kanály a příslušné ovladače pro křidélka, směrovku, výškovku a plyn a navíc jeden kanál s třípolohovým přepínačem pro přepínání režimů WINGSTABI. Pokud budete používat letový režim 4 (visení na vrtuli) ještě jeden kanál s dvoupolohovým přepínačem. Pro dálkové nastavování zisku gyra v osách křidélek, výškovky a směrovky můžete přiřadit až tři další kanály s proporcionálními ovladači nebo digitálními trimy.

Zapojení WINGSTABI

Přijímačový akumulátor (nebo jiný zdroj pro napájení palubní elektroniky 3,5-9,0 V) zapojíte do napájecí zásuvky WINGSTABI, do vstupu IN na WINGSTABI zapojíte sériový výstup přijímače. Do kanálových výstupů WINGSTABI zapojíte jednotlivá serva v modelu.

Uvedení do provozu

Zapnete vysílač, zapnete RC elektroniku v modelu s WINGSTABI. Do datové zásuvky WINGSTABI připojíte prostřednictvím USB rozhraní PC s nainstalovaným programem MULTIPLEX Launcher nebo Bluetooth modul zajišťující spojení s tabletem nebo smartphonem s aplikací MULTIPLEX (ke stažení zdarma). S pomocí obslužného softwaru krok za krokem provedete základní nastavení – volbu typu přijímače, přiřazení kanálů vysílače včetně přepínače letových režimů, ověření smyslu výchylek kormidel, nastavení orientace jednotky WINGSTABI, ověření smyslu reakce gyra v jednotlivých kanálech. A můžete poprvé vzlétnout!

Obslužný program nebo aplikace

Umožňují detailní nastavování všech parametrů modelu i stabilizačního systému. Pro jednoduchost mají takřka všechna menu dvě úrovně:

  • základní (Basic) s jednoduchým nastavováním, která je snadno a rychle zvládnutelná méně zkušenými letci
  • pokročilá (Enhanced), která zkušeným uživatelům a experimentátorům nabízí množství nastavitelných parametrů pro detailní optimalizaci chování modelu a systému stabilizace.

Obslužný program nebo aplikace umožňují kontrolovat všechny parametry nastavení, nastavovat velikosti a smysly výchylek ve všech kanálech, další mixy (včetně mixů elevony a motýlkové ocasní plochy, křidélka–směrovka atd.), parametry stabilizačního systému, ukládat nastavené soubory parametrů do paměti a z paměti PC nebo mobilního zařízení zase nahrávat do WINGSTABI, aktualizovat firmware WINGSTABI nebo jeho nastavení vymazat na výchozí tovární nastavení.

Zalétání modelu

Model se nejprve zalétá a vytrimuje normálním způsobem s vypnutou stabilizací. Výchylky trimů se poté přepíší do paměti WINGSTABI a můžete začít létat se stabilizací a doladit parametry jednotlivých letových režimů. Ladění vám může usnadnit dálkové nastavování zisku pomocí proporcionálních ovladačů nebo digitálních trimů, které můžete k tomuto účelu přiřadit na vysílači.

Sada WINGSTABI obsahuje: WINGSTABI-7, kabel 320 mm pro připojení přijímače, 2x pěnová páska 32x52 mm pro upevnění jednotky, USB-PC-rozhraní (UNI), návod.

Napájení [V]3.5 - 9
Počet kanálů7
Hmotnost [g]27
Délka [mm]54
Šířka [mm]34
Výška [mm]15
