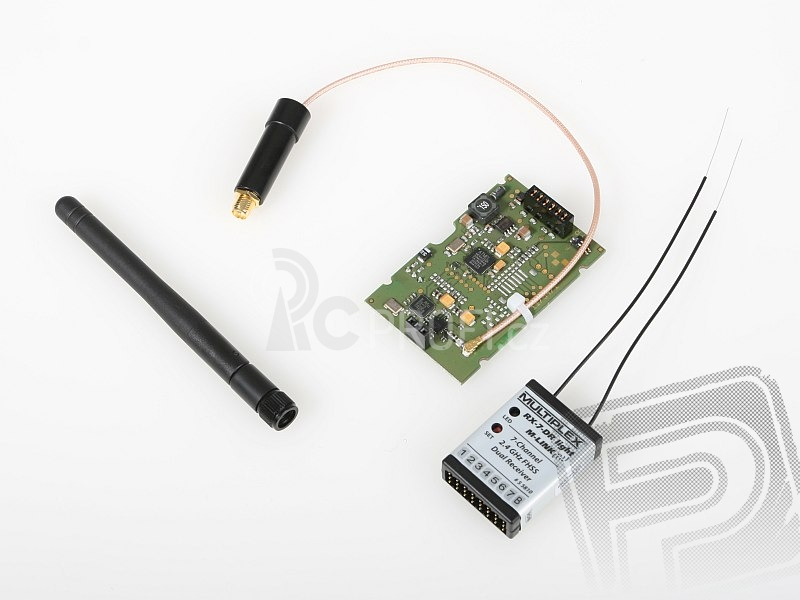

45653 Combo VF modul HFM4 M-LINK s RX-7-DR Light

45611 VF modul HFM4 M-LINK 2,4 GHz

VF modul HFM4 M-LINK 2,4 GHz je určen pro použití ve vysílačích:

• ROYALpro M-LINK,
• ROYALpro FM/M-PCM V2.xx po softwarovém upgradu přes Internet na verzi V3.x pomocí progamu ROYALpro Data Manager (volně ke stažení na www.multiplex-rc.de), USB PC kabelu # 8 5148 a osobního počítače
• ROYALevo po softwarovém upgradu z firmwaru V1.xx na V2.xx (provádí se zdarma v servisu Multiplex) a následném softwarovém upgradu přes Internet na verzi V3.x pomocí progamu ROYALpro Data Manager (volně ke stažení na www.multiplex-rc.de), USB PC kabelu # 8 5148 a osobního počítače. Tímto způsobem upravený vysílač bude nadále pracovat pouze s VF modulem M-LINK 2,4 GHz. Pokud si chcete zachovat možnost používání VF modulů pro pásma 35 nebo 40 MHz, je nezbytný rovněž hardwarový upgrade na standard vysílačů ROYALpro - provádí se za úplatu v servisu Multiplex (nový VF modul HFM-S M-PCM/PPM je v ceně upgradu); získáte tím také možnost používání M-PCM modulace a M-PCM přijímačů.

Firmware verzí V3.xx automaticky detekuje, zda je vysílač osazen VF modulem pro klasická pásma nebo 2,4 GHz M-LINK modulem a dle toho upravuje menu vysílače.

Samotná výměna VF modulu pro 2,4 GHz je velmi jednoduchá a rychlá (vyžaduje sotva 1 minutu) a bez potřeby nářadí, což umožňuje snadnou výměnu i v "polních podmínkách". Otevřete vysílač, vyjmete 35/40 MHz VF modul, vyjmete teleskopickou anténu. Nasunete 2,4 GHz M-LINK modul, 2,4 GHz anténu našroubujete na konektor na kablíku anténního svodu a anténu zasunete do pouzdra antény ve vysílači. Nasadíte zadní víko vysílače a můžete létat!

Modul HFM4 M-LINK umožňuje přepnout pro provoz ve zúženém frekvenčním pásmu, což je vyžádováno v některých zemích EU - "francouzské pásmo".

Přepínání přenosové rychlosti servo signálu se provádí softwarově na vysílači (mezi standardní rychlostí (perioda opakování datových rámců 21 ms) a režimem Fast Response (14 ms) vhodným pro maximální využití schopností rychlých digitálníc serv).

RX-7-DR Light M-LINK 2,4 GHz

Dvojitý (diverzitní) sedmikanálový 2,4 GHz přijímač s FHSS systémem MULTIPLEX M-LINK s omezeným dosahem a zvýšeným rozsahem napájecího napětí (4-5 Ni-xx, 2s Li-poly). Díky malým rozměrům, nízké hmotnosti, konektorům zasouvaným v podélné ose a nízkému proudovému odběru je určen pro menší modely. Použití M-LINK přenosové technologie přináší vysokou odolnost vůči rušení a možnost nastavení nouzových výchylek (fail-safe) pro případ výpadku nebo silného rušení signálu vysílače. RX-7-DR Light M-LINK obsahuje obvody dvou přijímačů se zvláštními anténami, které pracují paralelně, což zaručuje při správné instalaci antén (navzájem kolmo) vysokou spolehlivost přenosu řídícího signálu bez ohledu na vzájemnou polohu vysílače a modelu.

Párování s vysílačem a nastavování fail-safe nouzových výchylek se provádí s pomocí programovacího tlačítka SET na přijímači, provozní stavy jsou indikovány LED diodou.

Přijímač neumožňuje zpětný přenos telemetrie do vysílače.

Přijímač RX-7-DR Light M-LINK je vybaven zdířkami pro standardní konektory UNI (=JR/Graupner, Hitec).
